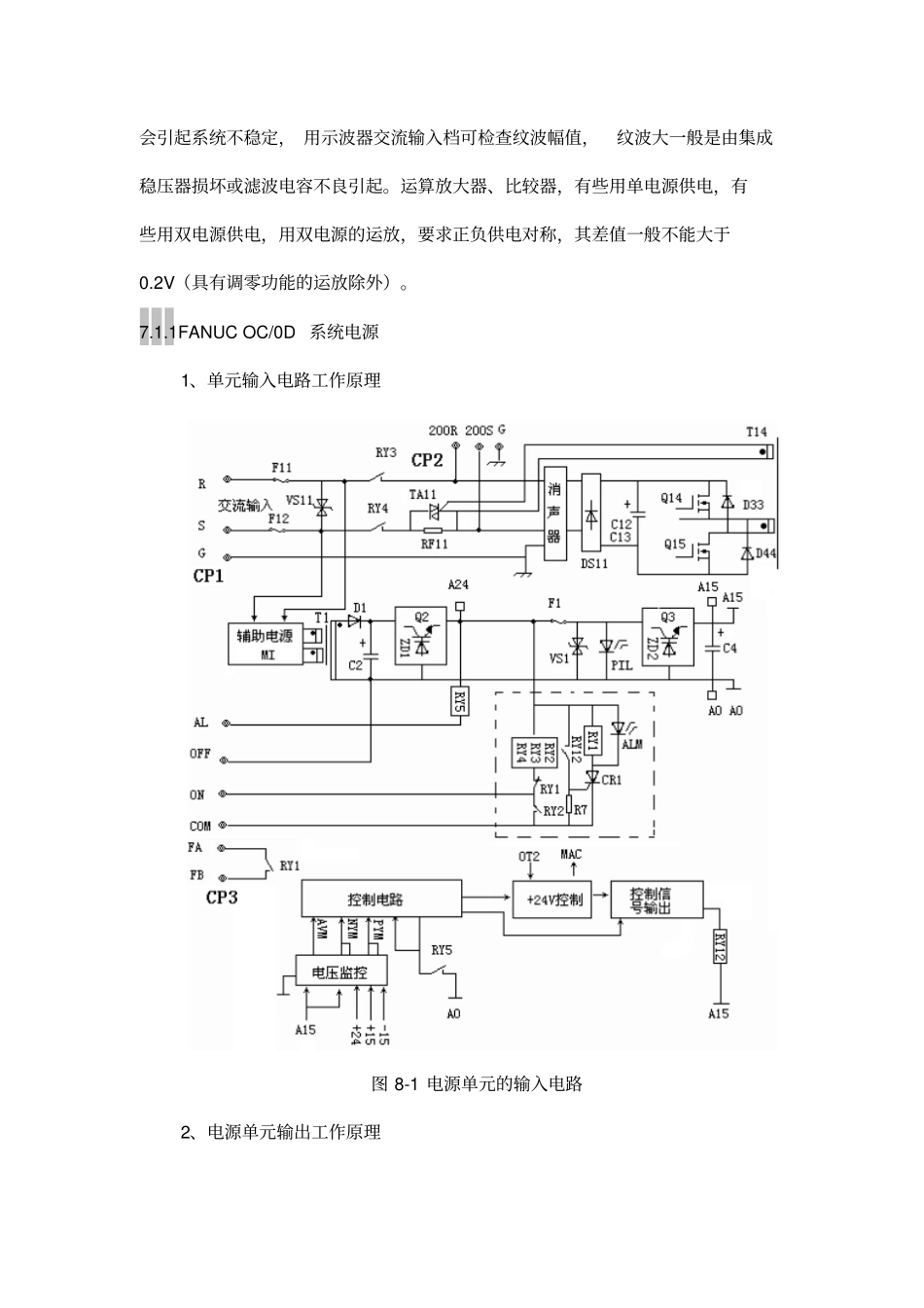

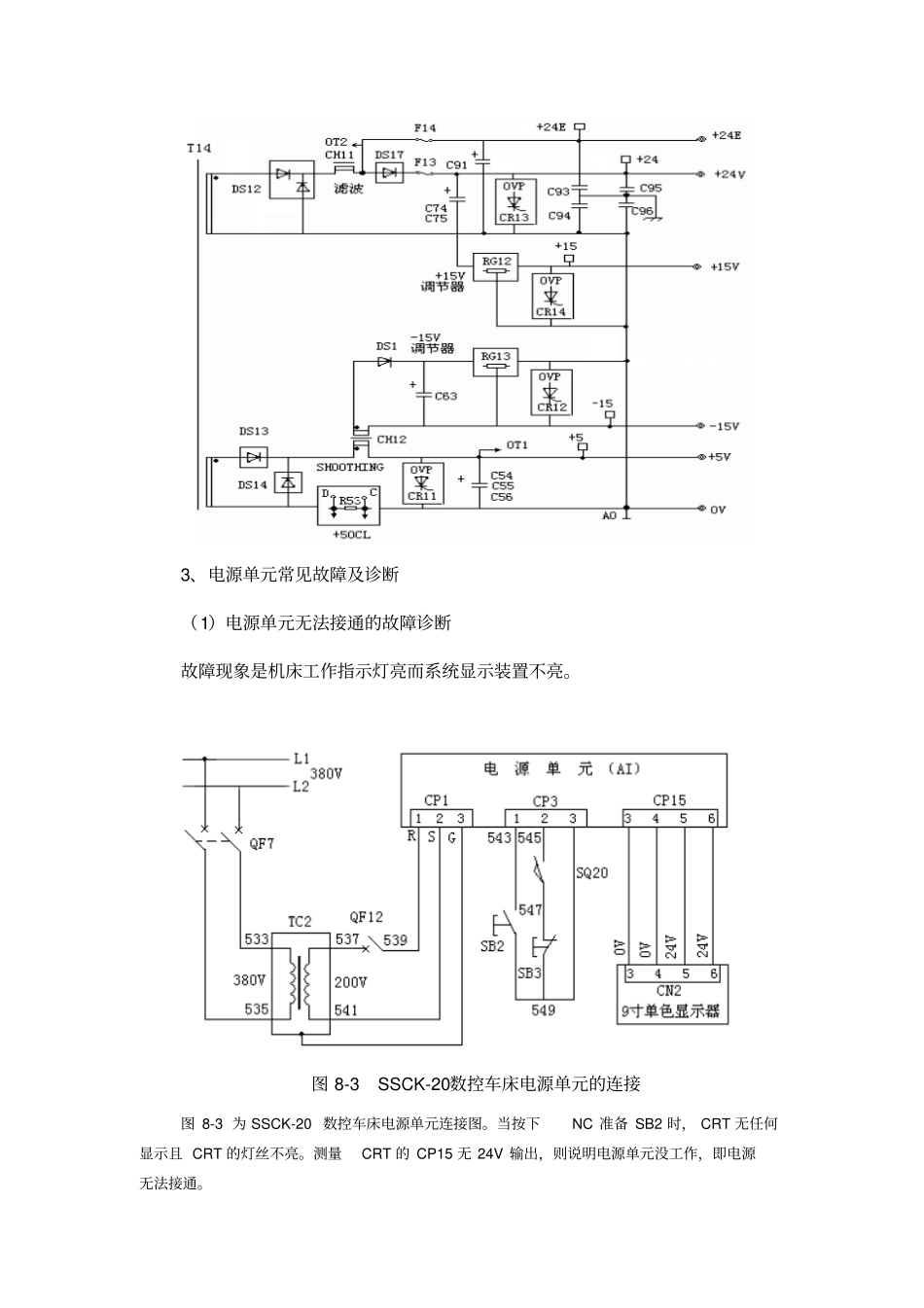

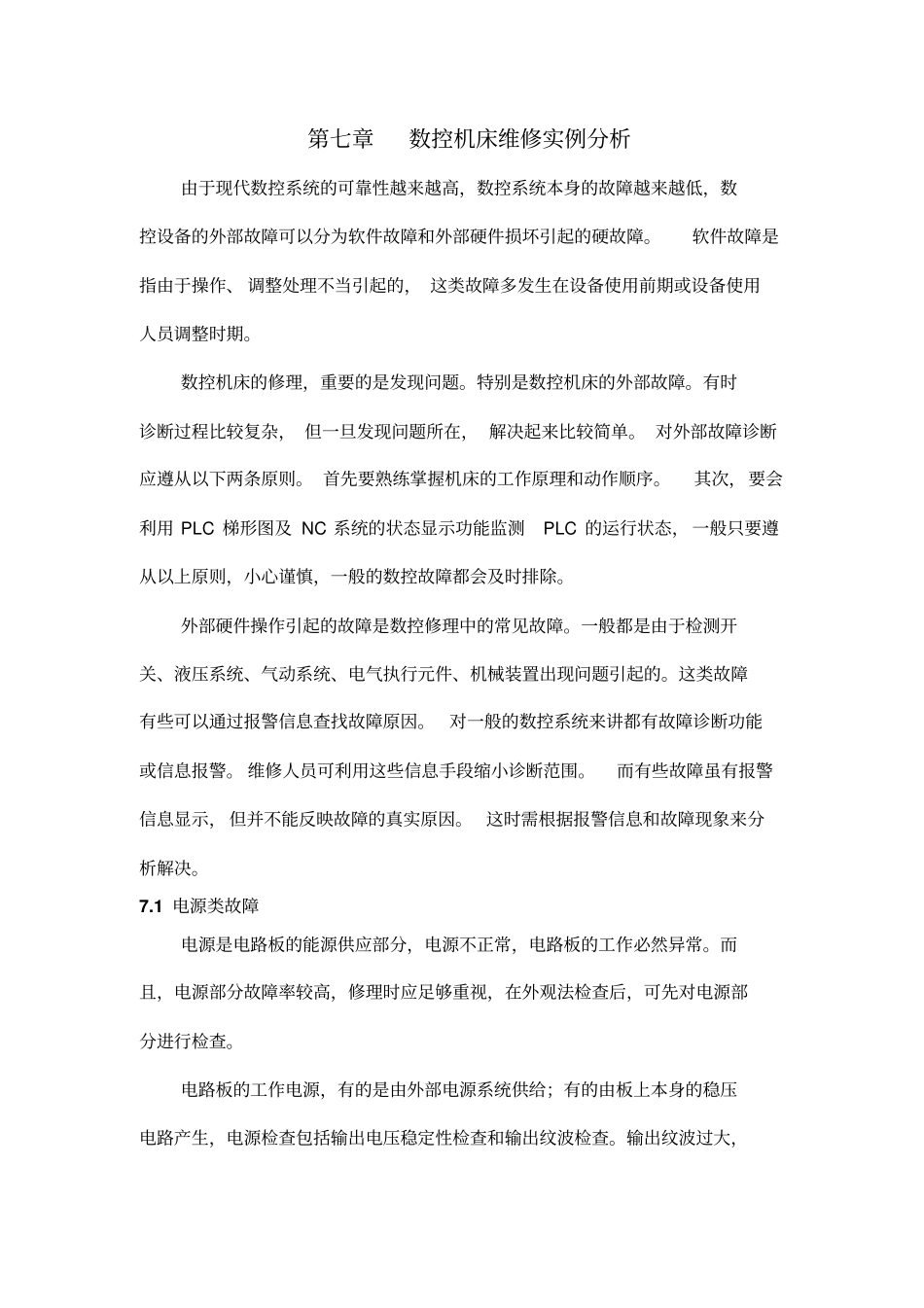

第七章数控机床维修实例分析由于现代数控系统的可靠性越来越高，数控系统本身的故障越来越低，数控设备的外部故障可以分为软件故障和外部硬件损坏引起的硬故障。软件故障是指由于操作、调整处理不当引起的，这类故障多发生在设备使用前期或设备使用人员调整时期。数控机床的修理，重要的是发现问题。特别是数控机床的外部故障。有时诊断过程比较复杂，但一旦发现问题所在，解决起来比较简单。对外部故障诊断应遵从以下两条原则。首先要熟练掌握机床的工作原理和动作顺序。其次，要会利用PLC梯形图及NC系统的状态显示功能监测PLC的运行状态，一般只要遵从以上原则，小心谨慎，一般的数控故障都会及时排除。外部硬件操作引起的故障是数控修理中的常见故障。一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。这类故障有些可以通过报警信息查找故障原因。对一般的数控系统来讲都有故障诊断功能或信息报警。维修人员可利用这些信息手段缩小诊断范围。而有些故障虽有报警信息显示，但并不能反映故障的真实原因。这时需根据报警信息和故障现象来分析解决。7.1电源类故障电源是电路板的能源供应部分，电源不正常，电路板的工作必然异常。而且，电源部分故障率较高，修理时应足够重视，在外观法检查后，可先对电源部分进行检查。电路板的工作电源，有的是由外部电源系统供给；有的由板上本身的稳压电路产生，电源检查包括输出电压稳定性检查和输出纹波检查。输出纹波过大，会引起系统不稳定，用示波器交流输入档可检查纹波幅值，纹波大一般是由集成稳压器损坏或滤波电容不良引起。运算放大器、比较器，有些用单电源供电，有些用双电源供电，用双电源的运放，要求正负供电对称，其差值一般不能大于0.2V（具有调零功能的运放除外）。7.1.1FANUCOC/0D系统电源1、单元输入电路工作原理图8-1电源单元的输入电路2、电源单元输出工作原理3、电源单元常见故障及诊断（1）电源单元无法接通的故障诊断故障现象是机床工作指示灯亮而系统显示装置不亮。图8-3SSCK-20数控车床电源单元的连接图8-3为SSCK-20数控车床电源单元连接图。当按下NC准备SB2时，CRT无任何显示且CRT的灯丝不亮。测量CRT的CP15无24V输出，则说明电源单元没工作，即电源无法接通。当电源状态指示灯LED{绿色PIL}不亮时，则故障原因可能是外部AC输入电路{CP1输入端}故障、熔断器F11、F12故障或辅助电路熔断器F1故障。当电源单元状态指示灯LED亮时{此时ALM故障状态指示灯不亮}，故障原因可能是CP3外部连接开关SB2、SB3、SQ21及接线故障，也可能是内部电路RY2、RY3、RY4继电器控制电路故障。当电源单元指示灯和故障状态指示灯都亮时，如果机床断电再送电故障解除，则为电源单元受到外界的干扰导致。如果不能解除，则可能是电源单元输出电压+5V、+15V、-15、+24V直流电压异常或内部电路故障。例SSCK-20数控车床（2）电源单元熔断器熔断故障的诊断1）熔断器F11、F12熔断故障诊断熔断器F11、F12用来实现电源单元输入侧电路短路保护的。当F11、F12熔断时,CRT不亮,电源单元状态指示灯PIL和故障状态指示灯ALM不亮。产生故障原因可能是:①浪涌吸收器VS11故障。②整流块DS11击穿短路或电容C12、C13严重漏电。③开关管Q14、Q15击穿短路或保护二极管D33、D34开路。④辅助电路短路(如开关管Q1击穿短路)。F11、F12的规格为A60L-0001-0194(7.5A)。2)熔断器F13熔断故障诊断熔断器F13用来实现电源单元+24V的输出侧短路保护。当F13熔断时,CRT不亮(CRT灯丝也不亮),电源单元状态指示灯PIL和故障状态指示灯ALM都亮。产生故障原因可能是:①CRT单元中可能发生短路或与之相连的+24V电源电缆线发生短路。从电源单元上拔下CP15的插头,系统重新上电，如果电源单元的报警灯（红色指示灯ALM）不亮，且CP15端子有+24V输出，则故障在系统显示装置CRT侧。②电源单元内部电路发生短路。从电源单元上拔下CP15的插头,系统重新上电，如果电源单元的报警灯（红色指示灯ALM）还亮，说明故障在电源单元的内部，如二极管DS17击穿短路或电容C74、C75严重漏电等。F13的规格为A60L-0001-0075(3.2A)。3)熔断器F14熔断故障诊断熔断器F14用来实现系统...
