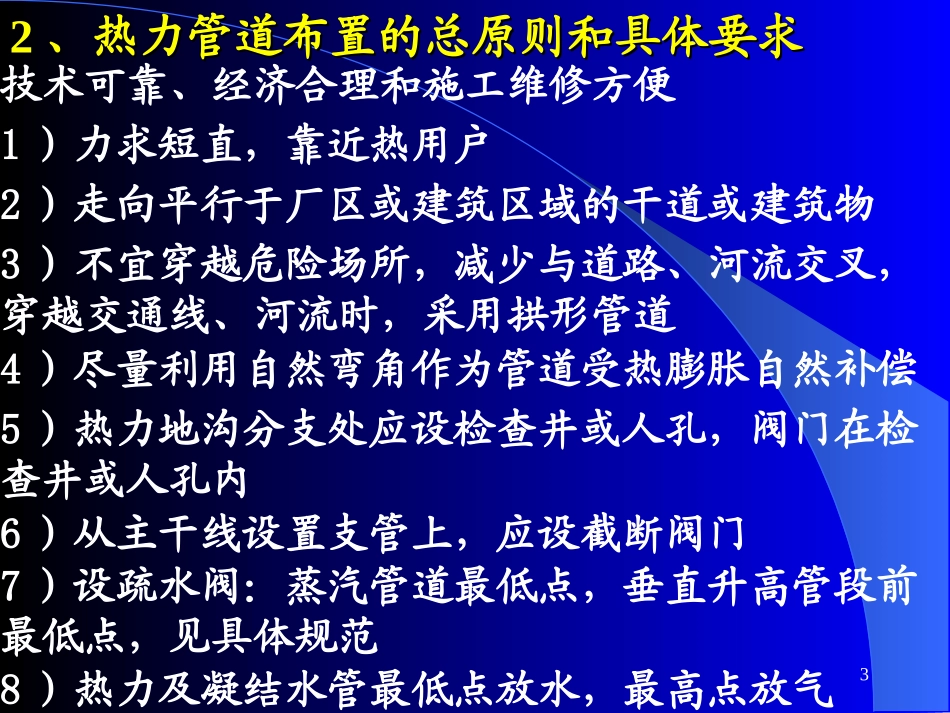

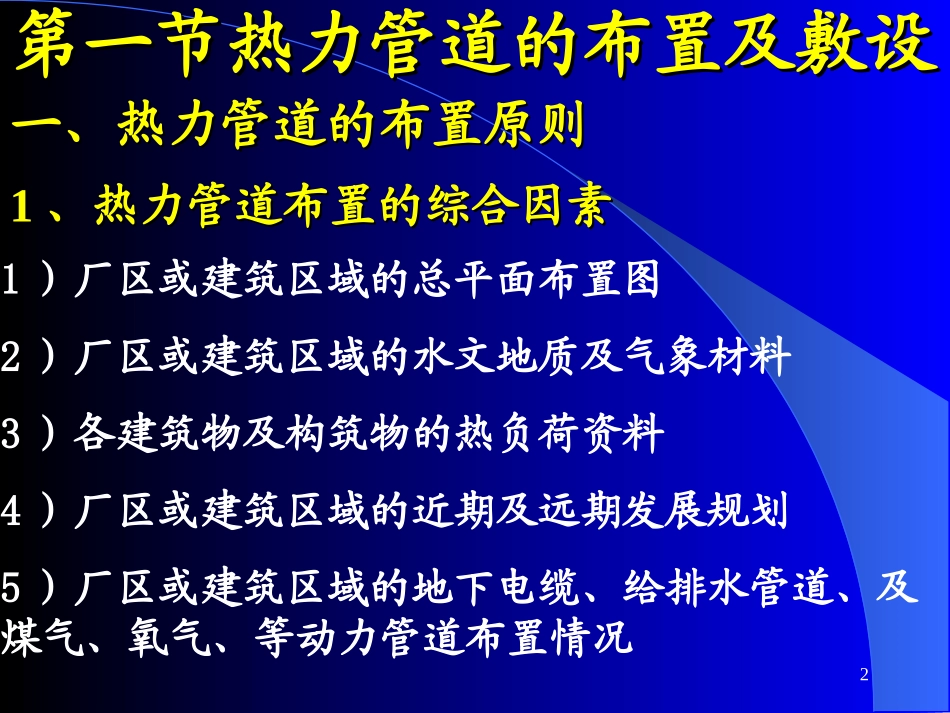

24/12/291全国勘察设计注册公用设全国勘察设计注册公用设备工程师动力专业备工程师动力专业刘文毅第六章热力网及热力站第六章热力网及热力站2一、热力管道的布置原则一、热力管道的布置原则第一节热力管道的布置及敷设第一节热力管道的布置及敷设11、热力管道布置的综合因素、热力管道布置的综合因素1）厂区或建筑区域的总平面布置图2）厂区或建筑区域的水文地质及气象材料3）各建筑物及构筑物的热负荷资料4）厂区或建筑区域的近期及远期发展规划5）厂区或建筑区域的地下电缆、给排水管道、及煤气、氧气、等动力管道布置情况322、热力管道布置的总原则和具体要求、热力管道布置的总原则和具体要求技术可靠、经济合理和施工维修方便1）力求短直，靠近热用户2）走向平行于厂区或建筑区域的干道或建筑物3）不宜穿越危险场所，减少与道路、河流交叉，穿越交通线、河流时，采用拱形管道4）尽量利用自然弯角作为管道受热膨胀自然补偿5）热力地沟分支处应设检查井或人孔，阀门在检查井或人孔内6）从主干线设置支管上，应设截断阀门7）设疏水阀：蒸汽管道最低点，垂直升高管段前最低点，见具体规范8）热力及凝结水管最低点放水，最高点放气4二、热力管道的敷设方式二、热力管道的敷设方式室外，一般枝状布置：系统简单、造价较低、运行方便，没有供热后备性能。不允许中断供汽拥护，采用复线枝状管网。环状管网（主干线环行）：有后备供热能力，投资和金属消耗量都很大。辐射状管网：小型工厂，控制方便，可分片供热，投资和金属耗量大山区：沿山坡或道路低支架布置；直径DN≤150mm，可沿建筑物外墙敷设；爬山管道阶梯形布置；跨越冲沟或河流时，沿桥或沿栈桥布置或拱形管道5三、架空敷设三、架空敷设工厂区,地形复杂、地质、地下水位高、地下管道多等1、低支架敷设：山区和不影响交通及景观地区，与地面净距0.5-1.0m，最经济、方便2、中支架敷设：人行交通频繁地区，距地2.0-2.5m,用钢材、混凝土，较经济、方便3、高支架敷设：交通要道和管道跨越铁路、公路时，与地面净距4.5m以上，耗钢材大、周期长、维修管理不方便6四、地沟敷设四、地沟敷设通行地沟、半通行地沟和不通行地沟地面不允许挖开；管道数量较多或管径较大且管道垂直排列高度≥1.5m时。维护方便，基建投资大，占地大；单侧布管或双侧布管11、通行地沟、通行地沟地面不允许挖开，管道数量较多，采用不通行地沟受地沟宽度限制。22、半通行地沟、半通行地沟应用广泛；土壤干燥、地下水位低、管道少、管径小、维修工作量不大，地下直接埋设时，转弯及补偿器处；尺寸小、占地少、耗材少，维护检修不便33、不通行地沟、不通行地沟7五、直埋敷设五、直埋敷设两种保温管由钢管、防腐层、保温层和保护层四部分组成，耐温150℃，15年寿命，温降≤1℃/km11、氰聚塑直埋保温管、氰聚塑直埋保温管由钢管、导线、保温层和保护层组成，耐温120℃22、“管中管”预制保温管、“管中管”预制保温管1）无补偿方式：33、直埋管道的敷设方式、直埋管道的敷设方式(1)安定性分析理论：ASME提出,一次应力、二次应力、峰值应力进行校核。DN500以下可用，150℃以下直线段，可不补偿8预热方式两种：敞开式和覆盖式。敞开式：不补偿，不设固定点，造价低，缺点管沟敞开时间长覆盖式：回填土完后预热，需补偿器(2)弹性分析理论：北欧，供热管网预热2）有补偿方式：管道温度过高，或难以找到预热源（1）有固定点方式：补偿器两侧设固定点（2）无固定点方式：需校核两个直管段是否超过最大安装长度的两倍3）敷设方式选择：无补偿方式优于有补偿方式，敞开式优于覆盖式，有补偿方式中无固定点计算量大，投资少，占地面积小，运行安全944、直埋管道设计计算、直埋管道设计计算1）土壤摩擦力hFDLFPmmm8.92）弹性力)(410225nwDiDDtEFP3）最大间距miimDFPLPPmax4）最大安装长度，表6-1mDLFP5）最大覆土深度H113524297.3JEFqCPgDGKqHJEFPqw21653161137.81055、直埋管道设计及施工要点、直埋管道设计及施工要点遵守相关规定11一、热力管道种类及参数一、热力管道种类及参数第二节热力管道系统第二节热力管道系...
