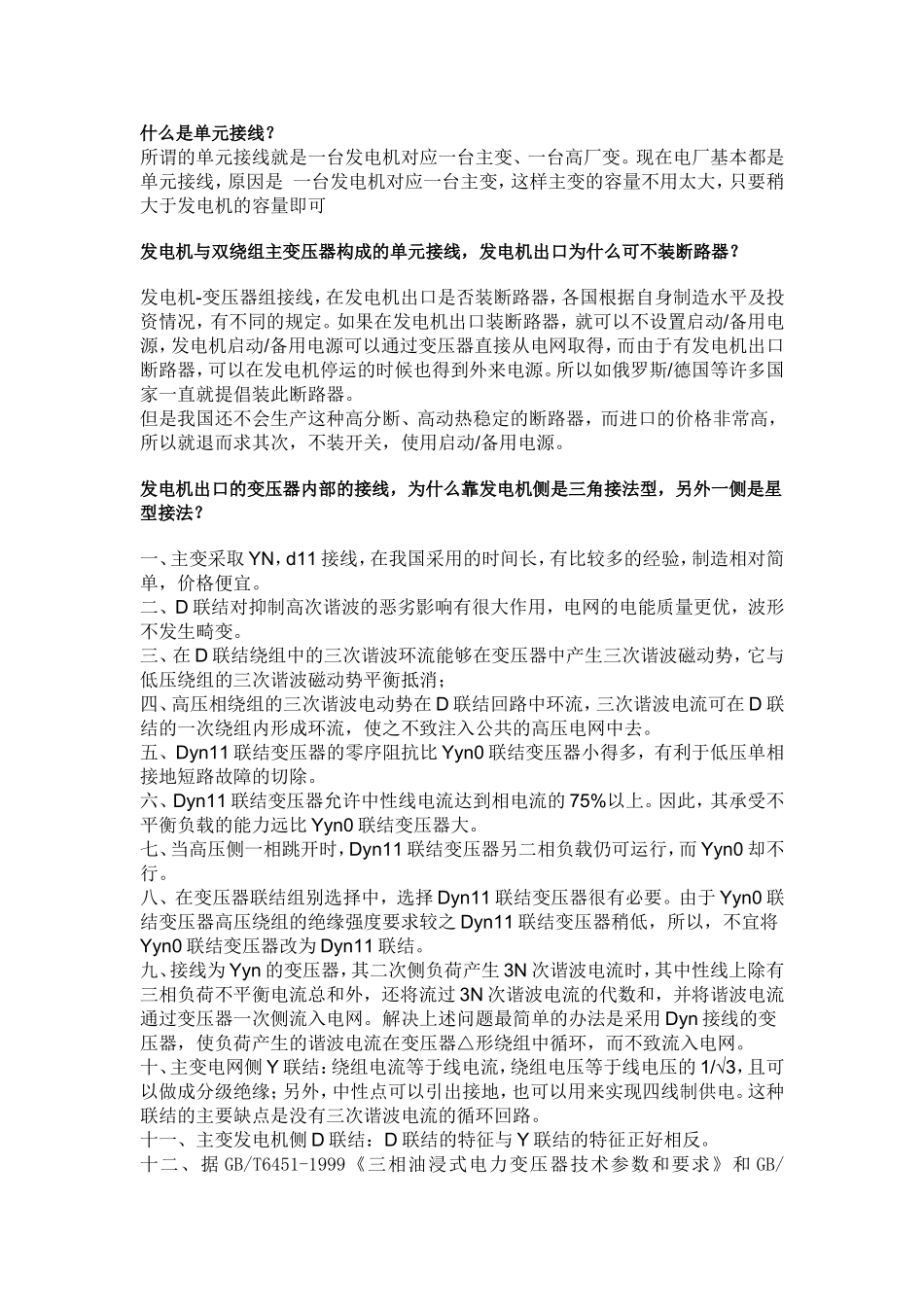

什么是单元接线？所谓的单元接线就是一台发电机对应一台主变、一台高厂变。现在电厂基本都是单元接线，原因是一台发电机对应一台主变，这样主变的容量不用太大，只要稍大于发电机的容量即可发电机与双绕组主变压器构成的单元接线，发电机出口为什么可不装断路器？发电机-变压器组接线，在发电机出口是否装断路器，各国根据自身制造水平及投资情况，有不同的规定。如果在发电机出口装断路器，就可以不设置启动/备用电源，发电机启动/备用电源可以通过变压器直接从电网取得，而由于有发电机出口断路器，可以在发电机停运的时候也得到外来电源。所以如俄罗斯/德国等许多国家一直就提倡装此断路器。但是我国还不会生产这种高分断、高动热稳定的断路器，而进口的价格非常高，所以就退而求其次，不装开关，使用启动/备用电源。发电机出口的变压器内部的接线，为什么靠发电机侧是三角接法型，另外一侧是星型接法？一、主变采取YN，d11接线，在我国采用的时间长，有比较多的经验，制造相对简单，价格便宜。二、D联结对抑制高次谐波的恶劣影响有很大作用，电网的电能质量更优，波形不发生畸变。三、在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；四、高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。五、Dyn11联结变压器的零序阻抗比Yyn0联结变压器小得多，有利于低压单相接地短路故障的切除。六、Dyn11联结变压器允许中性线电流达到相电流的75%以上。因此，其承受不平衡负载的能力远比Yyn0联结变压器大。七、当高压侧一相跳开时，Dyn11联结变压器另二相负载仍可运行，而Yyn0却不行。八、在变压器联结组别选择中，选择Dyn11联结变压器很有必要。由于Yyn0联结变压器高压绕组的绝缘强度要求较之Dyn11联结变压器稍低，所以，不宜将Yyn0联结变压器改为Dyn11联结。九、接线为Yyn的变压器，其二次侧负荷产生3N次谐波电流时，其中性线上除有三相负荷不平衡电流总和外，还将流过3N次谐波电流的代数和，并将谐波电流通过变压器一次侧流入电网。解决上述问题最简单的办法是采用Dyn接线的变压器，使负荷产生的谐波电流在变压器△形绕组中循环，而不致流入电网。十、主变电网侧Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点可以引出接地，也可以用来实现四线制供电。这种联结的主要缺点是没有三次谐波电流的循环回路。十一、主变发电机侧D联结：D联结的特征与Y联结的特征正好相反。十二、据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。现在国际上大多数国家的配电变压器均采用Dyn11联结发变组保护问题原则：强化主保护，简化后备保护起动备用变压器起动备用变压器，简称起备变。是在电厂建设期间通过升压站供给厂用电的，直到正式发电前，所以叫起动，所谓备用，就是在电厂正式运行期间，厂用电是由高压厂用变供电的，起备变是作为厂变的备用电源。通过厂用电快切或者备自投切换两个变压器。起动/备用变压器微机保护装置的配置及整定随着发电机容量的不断增大，对系统稳定运行的要求不断提高，对发电厂厂用电系统的安全可靠运行也提出了更高的要求。起动/备用变压器作为电厂多台机组的起动电源和备用电源，其可靠性将直接影响到机组的安全运行，因此对电厂非常重要。然而由于起动/备用变压器容量较小，所以往往没有引起各方的重视。但是，由于起动/备用变压器设计的不合理，许多电厂出现了烧毁变压器的情况，教训是非常深刻的。因此加强对新型微机型起动/备用变压器保护装置的研制是十分重要的。起动/备用变压器具有如下特点[1]：（1）低压侧分支数较多，最多可达8个分支，给保护装置特别是模拟量输入回路的设计带来一定的困难。（2）高压侧电压等级较高（可直...
