水泥基渗透结晶技术交底VIP专享VIP免费

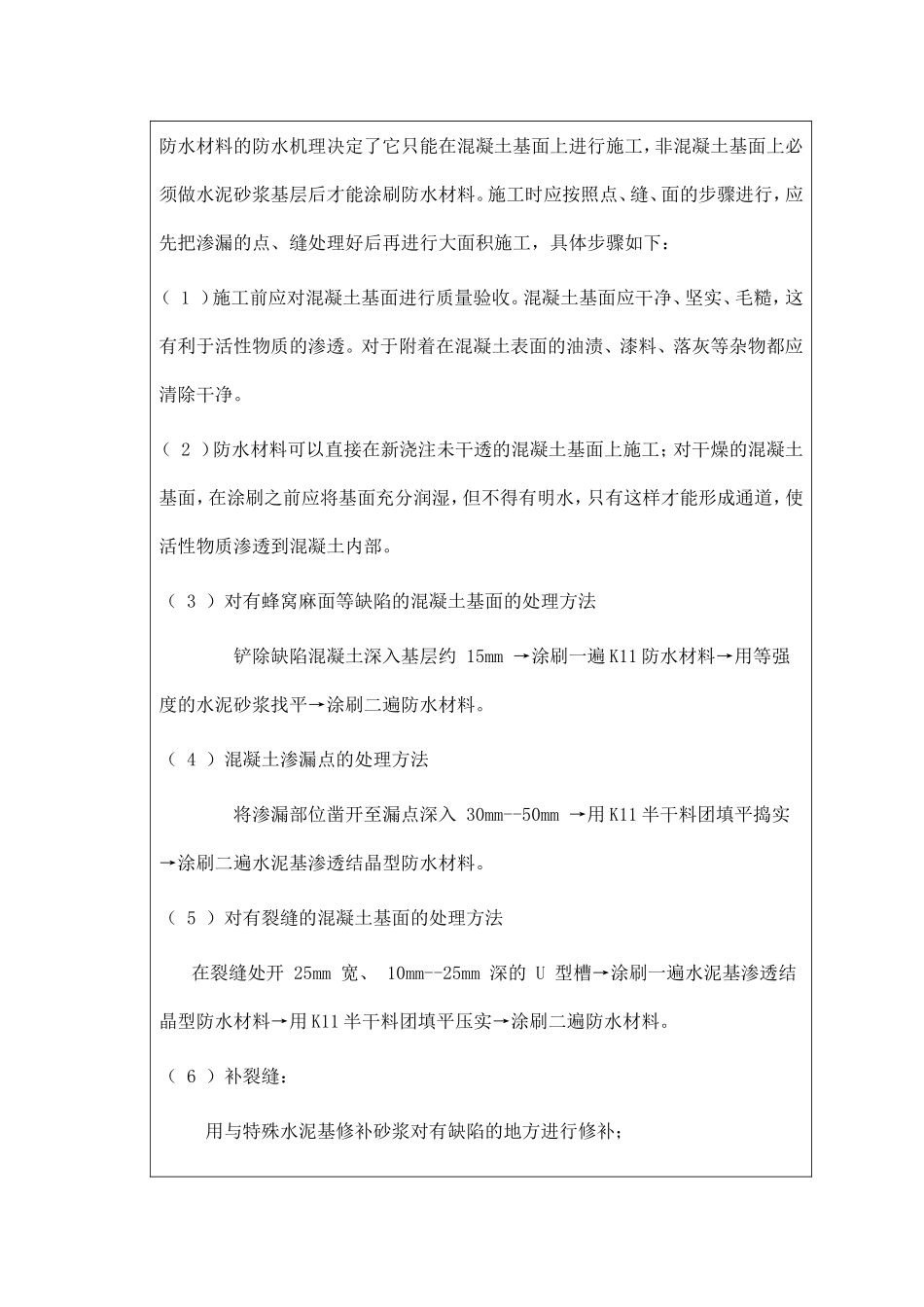

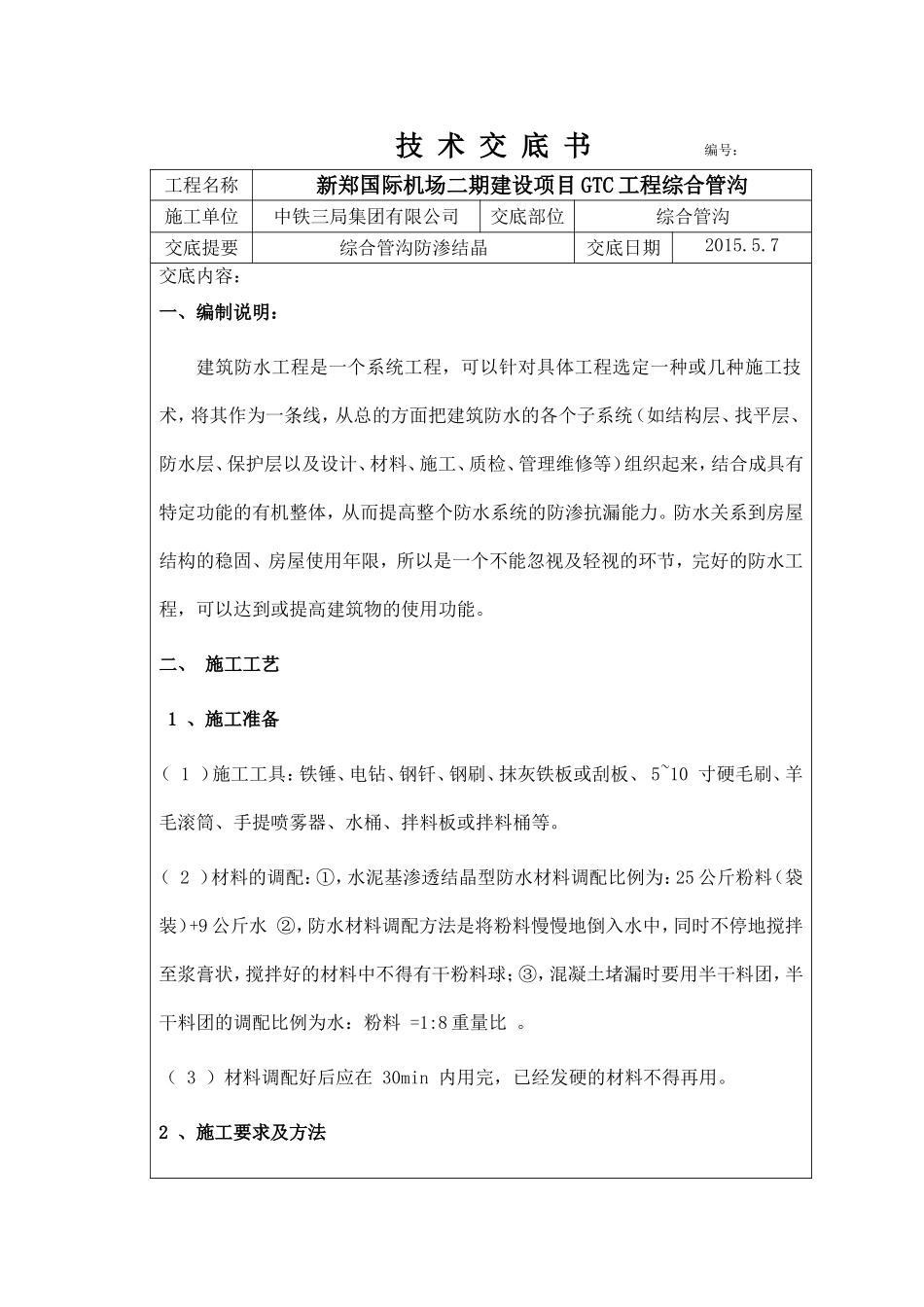

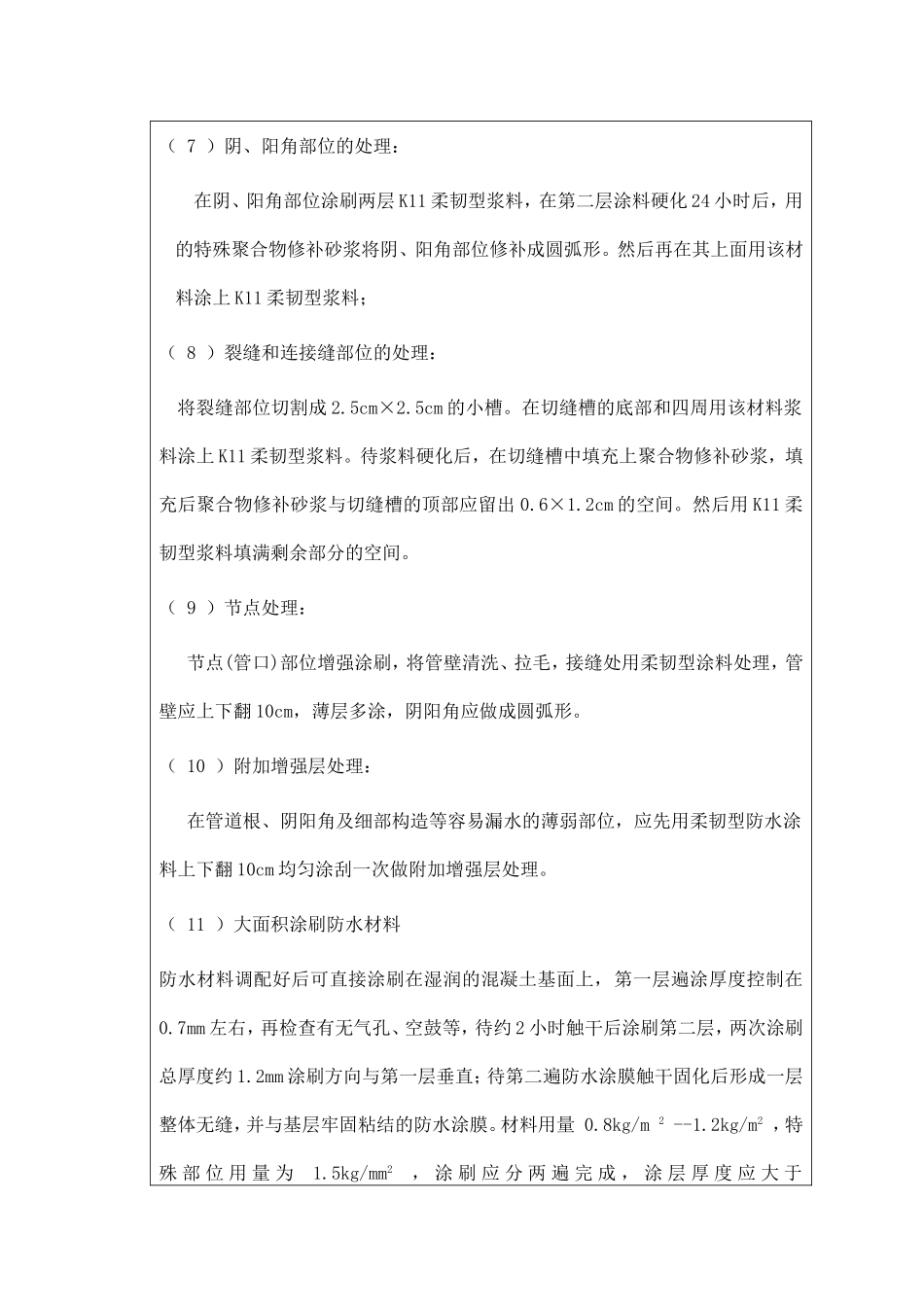

技术交底书编号：工程名称新郑国际机场二期建设项目GTC工程综合管沟施工单位中铁三局集团有限公司交底部位综合管沟交底提要综合管沟防渗结晶交底日期2015.5.7交底内容：一、编制说明：建筑防水工程是一个系统工程，可以针对具体工程选定一种或几种施工技术，将其作为一条线，从总的方面把建筑防水的各个子系统（如结构层、找平层、防水层、保护层以及设计、材料、施工、质检、管理维修等）组织起来，结合成具有特定功能的有机整体，从而提高整个防水系统的防渗抗漏能力。防水关系到房屋结构的稳固、房屋使用年限，所以是一个不能忽视及轻视的环节，完好的防水工程，可以达到或提高建筑物的使用功能。二、施工工艺1、施工准备（1）施工工具：铁锤、电钻、钢钎、钢刷、抹灰铁板或刮板、5~10寸硬毛刷、羊毛滚筒、手提喷雾器、水桶、拌料板或拌料桶等。（2）材料的调配：①，水泥基渗透结晶型防水材料调配比例为：25公斤粉料（袋装）+9公斤水②，防水材料调配方法是将粉料慢慢地倒入水中，同时不停地搅拌至浆膏状，搅拌好的材料中不得有干粉料球；③，混凝土堵漏时要用半干料团，半干料团的调配比例为水：粉料=1:8重量比。（3）材料调配好后应在30min内用完，已经发硬的材料不得再用。2、施工要求及方法防水材料的防水机理决定了它只能在混凝土基面上进行施工，非混凝土基面上必须做水泥砂浆基层后才能涂刷防水材料。施工时应按照点、缝、面的步骤进行，应先把渗漏的点、缝处理好后再进行大面积施工，具体步骤如下：（1）施工前应对混凝土基面进行质量验收。混凝土基面应干净、坚实、毛糙，这有利于活性物质的渗透。对于附着在混凝土表面的油渍、漆料、落灰等杂物都应清除干净。（2）防水材料可以直接在新浇注未干透的混凝土基面上施工；对干燥的混凝土基面，在涂刷之前应将基面充分润湿，但不得有明水，只有这样才能形成通道，使活性物质渗透到混凝土内部。（3）对有蜂窝麻面等缺陷的混凝土基面的处理方法铲除缺陷混凝土深入基层约15mm→涂刷一遍K11防水材料→用等强度的水泥砂浆找平→涂刷二遍防水材料。（4）混凝土渗漏点的处理方法将渗漏部位凿开至漏点深入30mm--50mm→用K11半干料团填平捣实→涂刷二遍水泥基渗透结晶型防水材料。（5）对有裂缝的混凝土基面的处理方法在裂缝处开25mm宽、10mm--25mm深的U型槽→涂刷一遍水泥基渗透结晶型防水材料→用K11半干料团填平压实→涂刷二遍防水材料。（6）补裂缝：用与特殊水泥基修补砂浆对有缺陷的地方进行修补；（7）阴、阳角部位的处理：在阴、阳角部位涂刷两层K11柔韧型浆料，在第二层涂料硬化24小时后，用的特殊聚合物修补砂浆将阴、阳角部位修补成圆弧形。然后再在其上面用该材料涂上K11柔韧型浆料；（8）裂缝和连接缝部位的处理：将裂缝部位切割成2.5cm×2.5cm的小槽。在切缝槽的底部和四周用该材料浆料涂上K11柔韧型浆料。待浆料硬化后，在切缝槽中填充上聚合物修补砂浆，填充后聚合物修补砂浆与切缝槽的顶部应留出0.6×1.2cm的空间。然后用K11柔韧型浆料填满剩余部分的空间。（9）节点处理：节点(管口)部位增强涂刷，将管壁清洗、拉毛，接缝处用柔韧型涂料处理，管壁应上下翻10cm，薄层多涂，阴阳角应做成圆弧形。（10）附加增强层处理：在管道根、阴阳角及细部构造等容易漏水的薄弱部位，应先用柔韧型防水涂料上下翻10cm均匀涂刮一次做附加增强层处理。（11）大面积涂刷防水材料防水材料调配好后可直接涂刷在湿润的混凝土基面上，第一层遍涂厚度控制在0.7mm左右，再检查有无气孔、空鼓等，待约2小时触干后涂刷第二层，两次涂刷总厚度约1.2mm涂刷方向与第一层垂直；待第二遍防水涂膜触干固化后形成一层整体无缝，并与基层牢固粘结的防水涂膜。材料用量0.8kg/m2--1.2kg/m2，特殊部位用量为1.5kg/mm2，涂刷应分两遍完成，涂层厚度应大于0.8mm《GB50208-2002国家验收标准》。（10）养护涂层终凝后呈半干状态时开始用雾状水养护，并始终保持涂层表面潮湿，夏天一般每天养护2~3次。对于涂层终凝后马上能抹灰的情况，则不需要养护。（12）涂层保护防水材料施工完毕后可做20mm厚1:2.5水泥砂浆保护层。对于贮存腐蚀性液体的混凝土结构要放...
