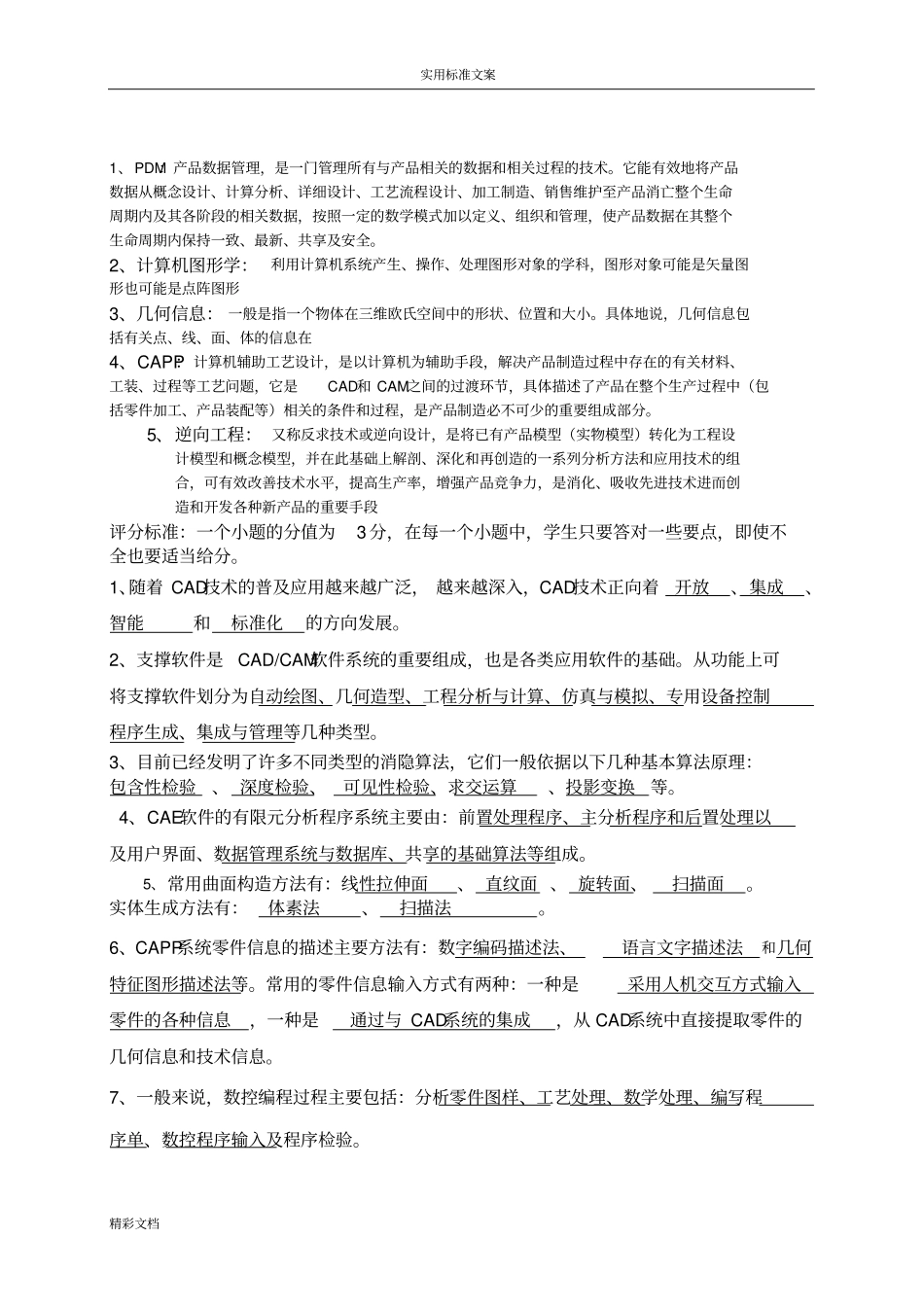

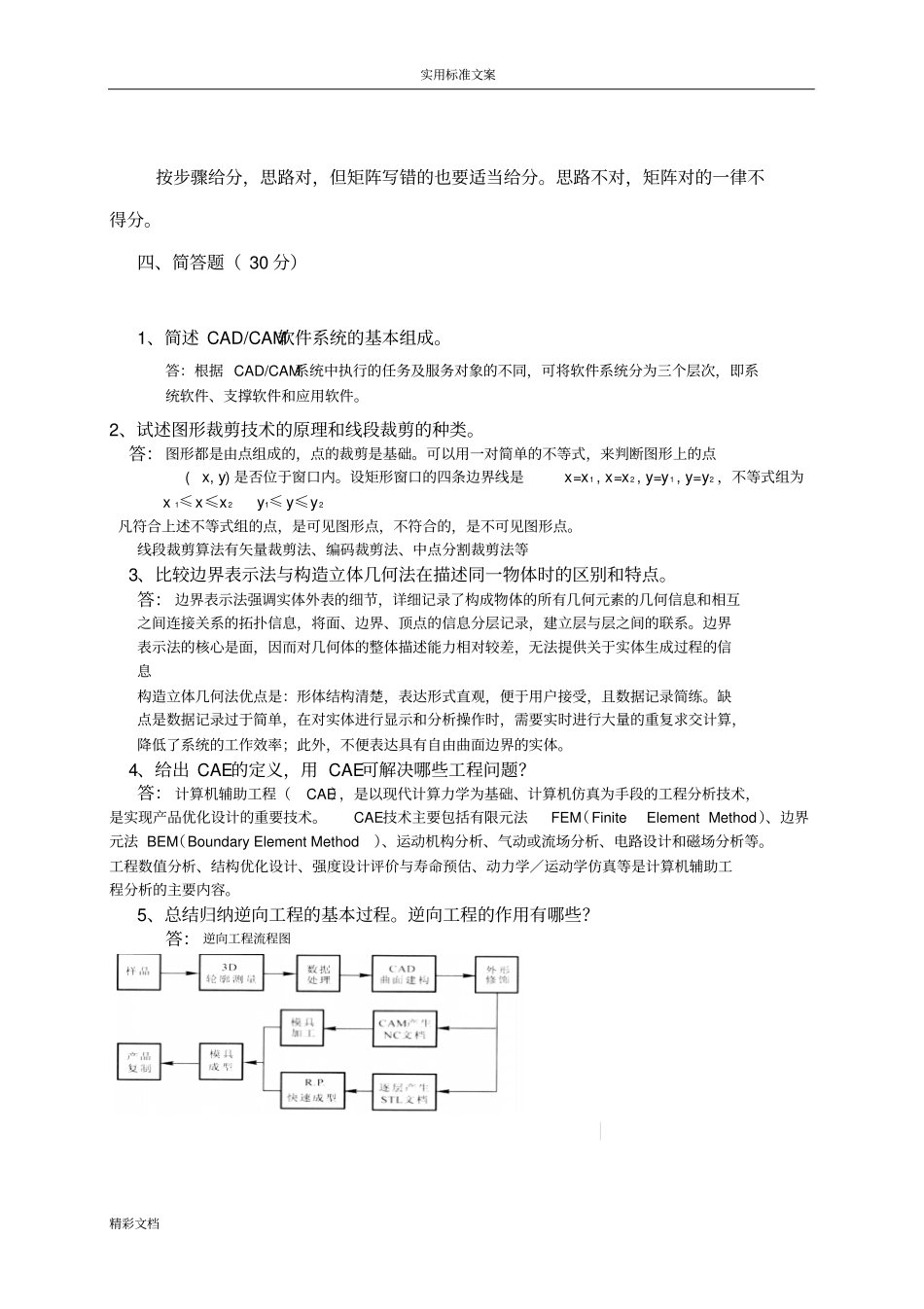

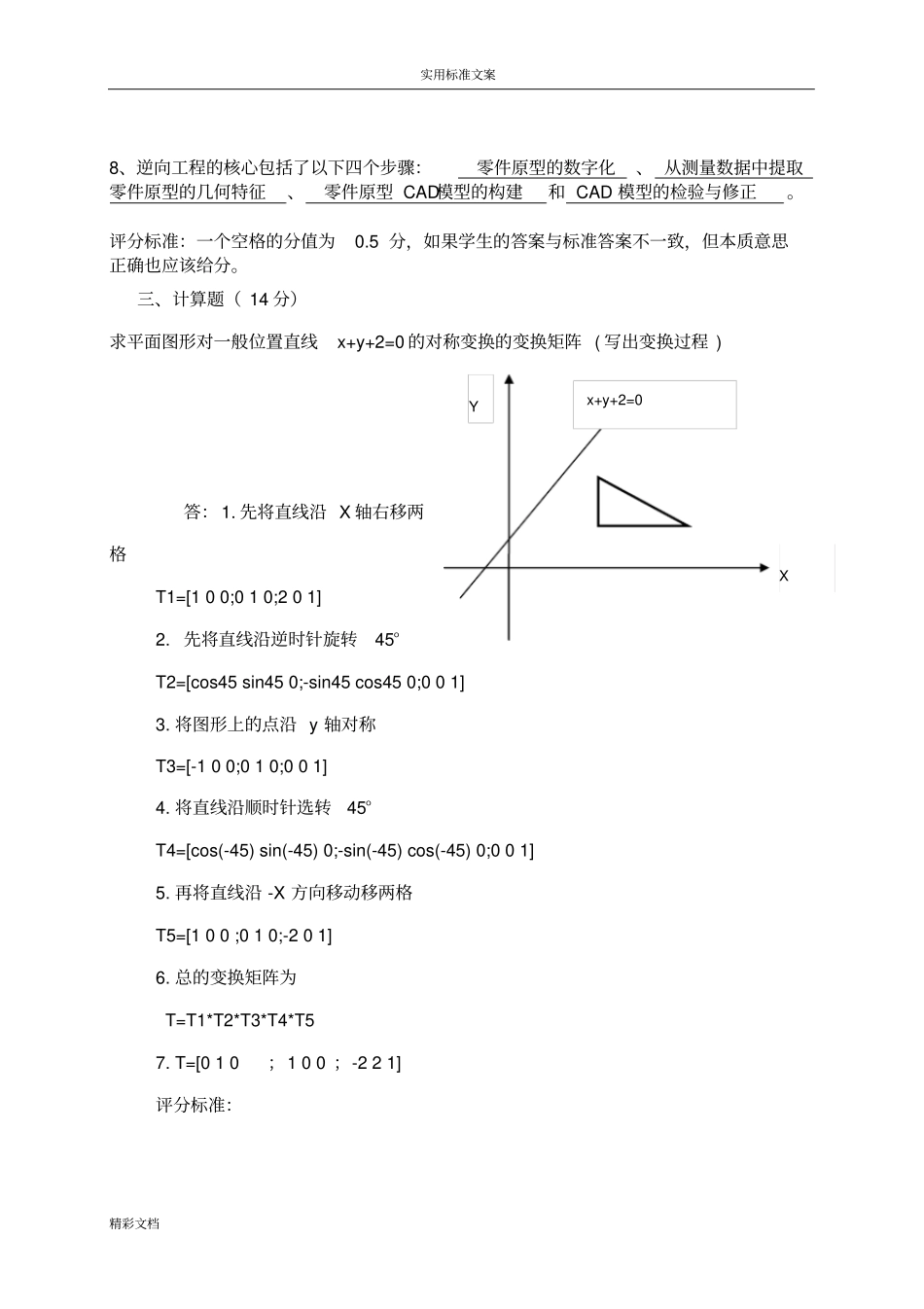

实用标准文案精彩文档1、PDM：产品数据管理，是一门管理所有与产品相关的数据和相关过程的技术。它能有效地将产品数据从概念设计、计算分析、详细设计、工艺流程设计、加工制造、销售维护至产品消亡整个生命周期内及其各阶段的相关数据，按照一定的数学模式加以定义、组织和管理，使产品数据在其整个生命周期内保持一致、最新、共享及安全。2、计算机图形学：利用计算机系统产生、操作、处理图形对象的学科，图形对象可能是矢量图形也可能是点阵图形3、几何信息：一般是指一个物体在三维欧氏空间中的形状、位置和大小。具体地说，几何信息包括有关点、线、面、体的信息在4、CAPP：计算机辅助工艺设计，是以计算机为辅助手段，解决产品制造过程中存在的有关材料、工装、过程等工艺问题，它是CAD和CAM之间的过渡环节，具体描述了产品在整个生产过程中（包括零件加工、产品装配等）相关的条件和过程，是产品制造必不可少的重要组成部分。5、逆向工程：又称反求技术或逆向设计，是将已有产品模型（实物模型）转化为工程设计模型和概念模型，并在此基础上解剖、深化和再创造的一系列分析方法和应用技术的组合，可有效改善技术水平，提高生产率，增强产品竞争力，是消化、吸收先进技术进而创造和开发各种新产品的重要手段评分标准：一个小题的分值为3分，在每一个小题中，学生只要答对一些要点，即使不全也要适当给分。1、随着CAD技术的普及应用越来越广泛，越来越深入，CAD技术正向着开放、集成、智能和标准化的方向发展。2、支撑软件是CAD/CAM软件系统的重要组成，也是各类应用软件的基础。从功能上可将支撑软件划分为自动绘图、几何造型、工程分析与计算、仿真与模拟、专用设备控制程序生成、集成与管理等几种类型。3、目前已经发明了许多不同类型的消隐算法，它们一般依据以下几种基本算法原理：包含性检验、深度检验、可见性检验、求交运算、投影变换等。4、CAE软件的有限元分析程序系统主要由：前置处理程序、主分析程序和后置处理以及用户界面、数据管理系统与数据库、共享的基础算法等组成。5、常用曲面构造方法有：线性拉伸面、直纹面、旋转面、扫描面。实体生成方法有：体素法、扫描法。6、CAPP系统零件信息的描述主要方法有：数字编码描述法、语言文字描述法和几何特征图形描述法等。常用的零件信息输入方式有两种：一种是采用人机交互方式输入零件的各种信息，一种是通过与CAD系统的集成，从CAD系统中直接提取零件的几何信息和技术信息。7、一般来说，数控编程过程主要包括：分析零件图样、工艺处理、数学处理、编写程序单、数控程序输入及程序检验。实用标准文案精彩文档8、逆向工程的核心包括了以下四个步骤：零件原型的数字化、从测量数据中提取零件原型的几何特征、零件原型CAD模型的构建和CAD模型的检验与修正。评分标准：一个空格的分值为0.5分，如果学生的答案与标准答案不一致，但本质意思正确也应该给分。三、计算题（14分）求平面图形对一般位置直线x+y+2=0的对称变换的变换矩阵(写出变换过程)答：1.先将直线沿X轴右移两格T1=[100;010;201]2.先将直线沿逆时针旋转45°T2=[cos45sin450;-sin45cos450;001]3.将图形上的点沿y轴对称T3=[-100;010;001]4.将直线沿顺时针选转45°T4=[cos(-45)sin(-45)0;-sin(-45)cos(-45)0;001]5.再将直线沿-X方向移动移两格T5=[100;010;-201]6.总的变换矩阵为T=T1*T2*T3*T4*T57.T=[010；100；-221]评分标准：XYx+y+2=0实用标准文案精彩文档按步骤给分，思路对，但矩阵写错的也要适当给分。思路不对，矩阵对的一律不得分。四、简答题（30分）1、简述CAD/CAM软件系统的基本组成。答：根据CAD/CAM系统中执行的任务及服务对象的不同，可将软件系统分为三个层次，即系统软件、支撑软件和应用软件。2、试述图形裁剪技术的原理和线段裁剪的种类。答：图形都是由点组成的，点的裁剪是基础。可以用一对简单的不等式，来判断图形上的点(x,y)是否位于窗口内。设矩形窗口的四条边界线是x=x1,x=x2,y=y1,y=y2，不等式组为x1≤x≤x2y1≤y≤y2凡符合上述不等式组的点，是可见图形点，不符合的，是不可见图形点。线段裁剪算法有矢量裁剪法、编码裁剪法、中...
