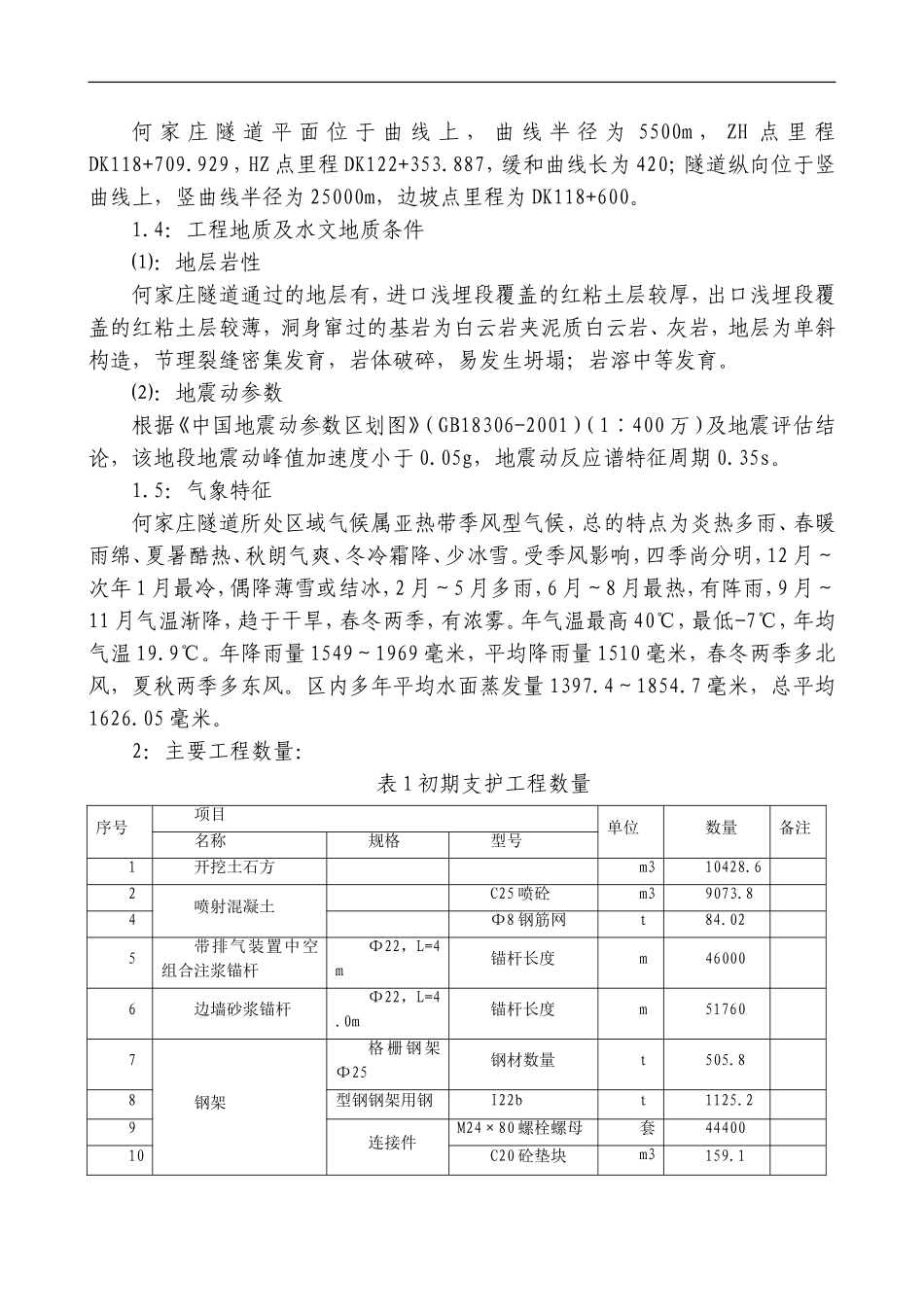

明洞斜切式洞门技术交底_第1页
1/19

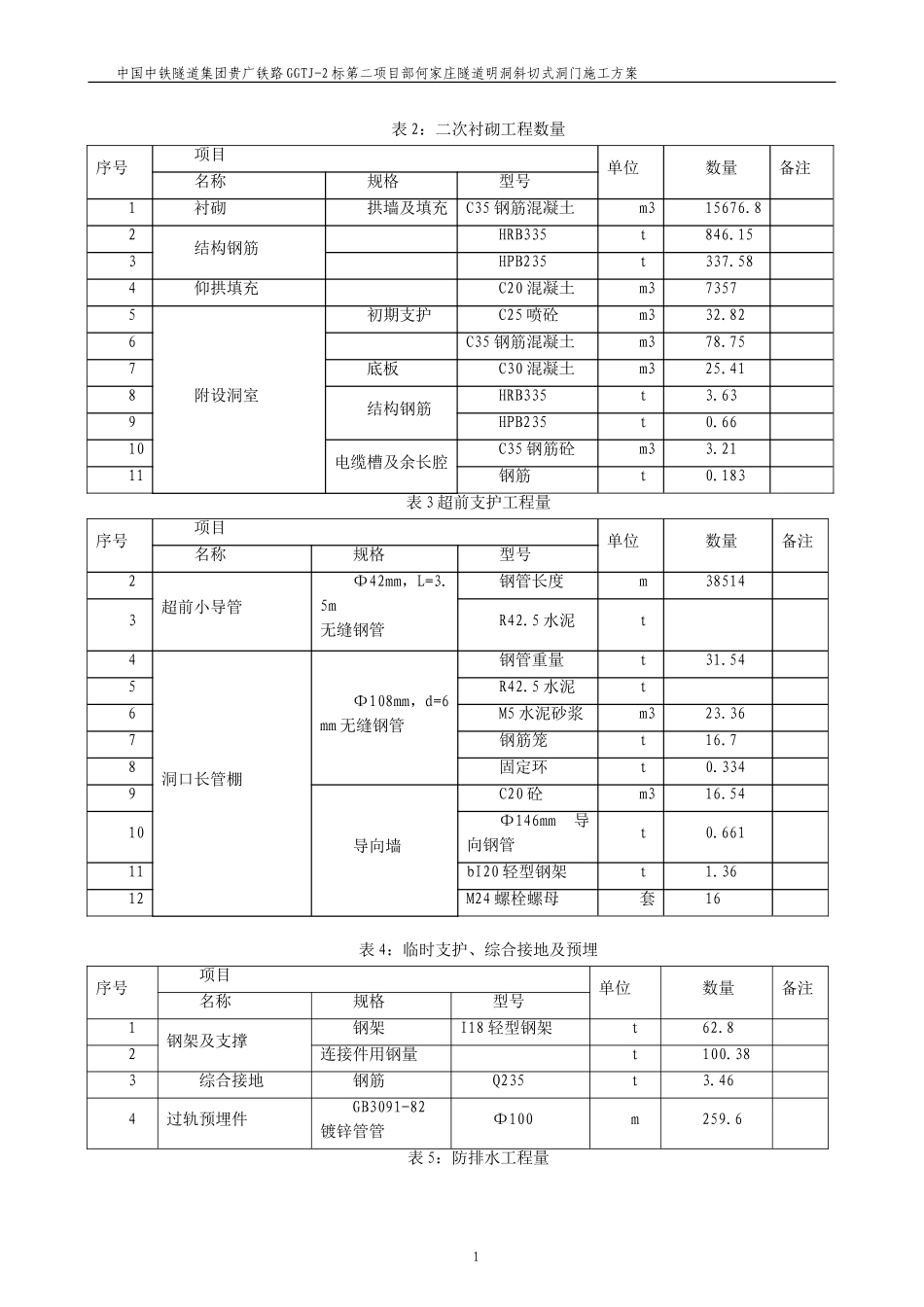

明洞斜切式洞门技术交底_第2页
2/19

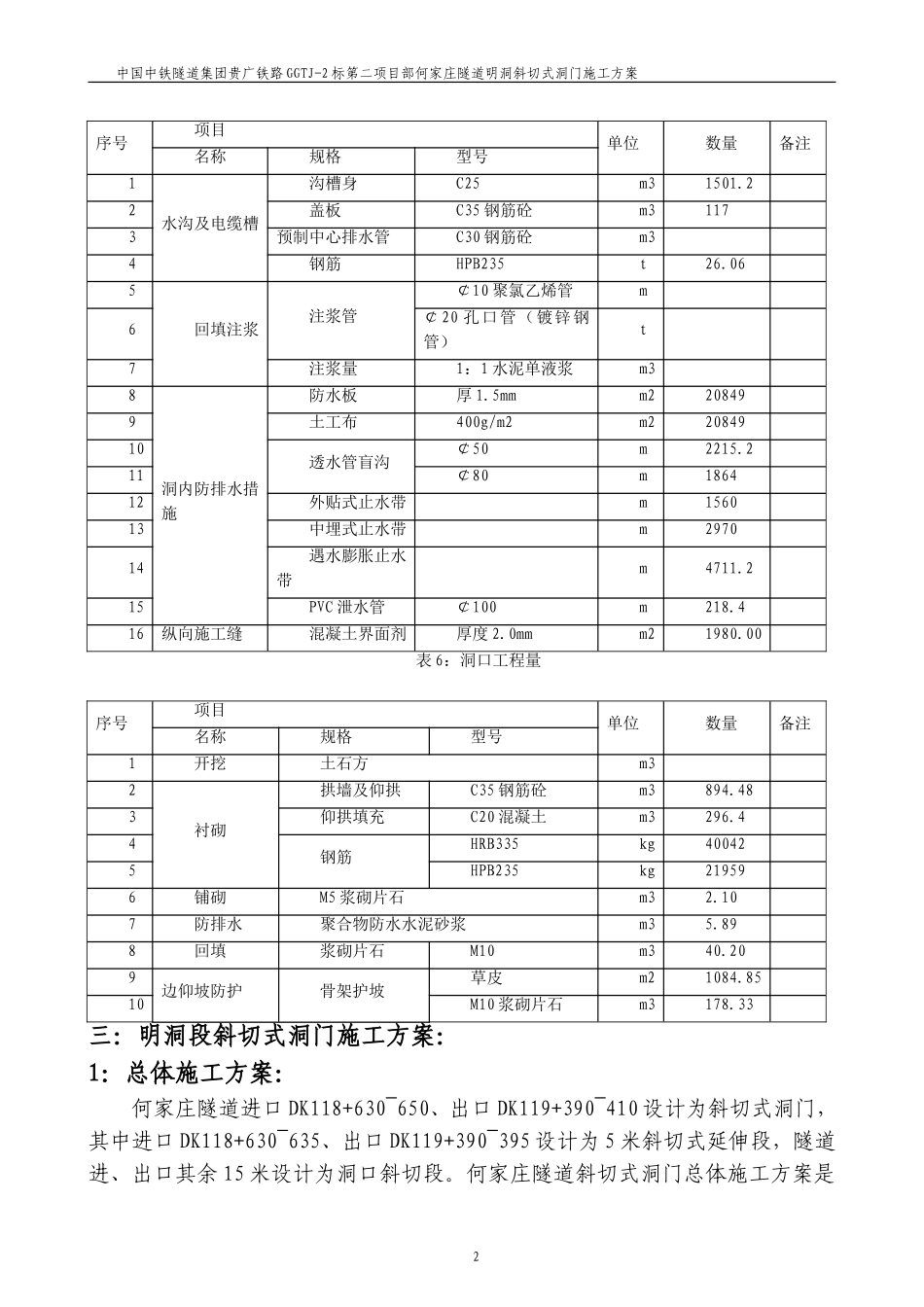

明洞斜切式洞门技术交底_第3页
3/19
何家庄隧道平面位于曲线上,曲线半径为5500m,ZH点里程DK118+709.929,HZ点里程DK122+353.887,缓和曲线长为420;隧道纵向位于竖曲线上,竖曲线半径为25000m,边坡点里程为DK118+600。1.4:工程地质及水文地质条件⑴:地层岩性何家庄隧道通过的地层有,进口浅埋段覆盖的红粘土层较厚,出口浅埋段覆盖的红粘土层较薄,洞身窜过的基岩为白云岩夹泥质白云岩、灰岩,地层为单斜构造,节理裂缝密集发育,岩体破碎,易发生坍塌;岩溶中等发育。⑵:地震动参数根据《中国地震动参数区划图》(GB18306-2001)(1∶400万)及地震评估结论,该地段地震动峰值加速度小于0.05g,地震动反应谱特征周期0.35s。1.5:气象特征何家庄隧道所处区域气候属亚热带季风型气候,总的特点为炎热多雨、春暖雨绵、夏暑酷热、秋朗气爽、冬冷霜降、少冰雪。受季风影响,四季尚分明,12月~次年1月最冷,偶降薄雪或结冰,2月~5月多雨,6月~8月最热,有阵雨,9月~11月气温渐降,趋于干旱,春冬两季,有浓雾。年气温最高40℃,最低-7℃,年均气温19.9℃。年降雨量1549~1969毫米,平均降雨量1510毫米,春冬两季多北风,夏秋两季多东风。区内多年平均水面蒸发量1397.4~1854.7毫米,总平均1626.05毫米。2:主要工程数量:表1初期支护工程数量序号项目单位数量备注名称规格型号1开挖土石方m310428.62喷射混凝土C25喷砼m39073.84Φ8钢筋网t84.025带排气装置中空组合注浆锚杆Φ22,L=4m锚杆长度m460006边墙砂浆锚杆Φ22,L=4.0m锚杆长度m517607钢架格栅钢架Φ25钢材数量t505.88型钢钢架用钢I22bt1125.29连接件M24×80螺栓螺母套4440010C20砼垫块m3159.1中国中铁隧道集团贵广铁路GGTJ-2标第二项目部何家庄隧道明洞斜切式洞门施工方案表2:二次衬砌工程数量序号项目单位数量备注名称规格型号1衬砌拱墙及填充C35钢筋混凝土m315676.82结构钢筋HRB335t846.153HPB235t337.584仰拱填充C20混凝土m373575附设洞室初期支护C25喷砼m332.826C35钢筋混凝土m378.757底板C30混凝土m325.418结构钢筋HRB335t3.639HPB235t0.6610电缆槽及余长腔C35钢筋砼m33.2111钢筋t0.183表3超前支护工程量序号项目单位数量备注名称规格型号2超前小导管Φ42mm,L=3.5m无缝钢管钢管长度m385143R42.5水泥t4洞口长管棚Φ108mm,d=6mm无缝钢管钢管重量t31.545R42.5水泥t6M5水泥砂浆m323.367钢筋笼t16.78固定环t0.3349导向墙C20砼m316.5410Φ146mm导向钢管t0.66111bI20轻型钢架t1.3612M24螺栓螺母套16表4:临时支护、综合接地及预埋序号项目单位数量备注名称规格型号1钢架及支撑钢架I18轻型钢架t62.82连接件用钢量t100.383综合接地钢筋Q235t3.464过轨预埋件GB3091-82镀锌管管Φ100m259.6表5:防排水工程量1中国中铁隧道集团贵广铁路GGTJ-2标第二项目部何家庄隧道明洞斜切式洞门施工方案序号项目单位数量备注名称规格型号1水沟及电缆槽沟槽身C25m31501.22盖板C35钢筋砼m31173预制中心排水管C30钢筋砼m34钢筋HPB235t26.065回填注浆注浆管¢10聚氯乙烯管m6¢20孔口管(镀锌钢管)t7注浆量1:1水泥单液浆m38洞内防排水措施防水板厚1.5mmm2208499土工布400g/m2m22084910透水管盲沟¢50m2215.211¢80m186412外贴式止水带m156013中埋式止水带m297014遇水膨胀止水带m4711.215PVC泄水管¢100m218.416纵向施工缝混凝土界面剂厚度2.0mmm21980.00表6:洞口工程量序号项目单位数量备注名称规格型号1开挖土石方m32衬砌拱墙及仰拱C35钢筋砼m3894.483仰拱填充C20混凝土m3296.44钢筋HRB335kg400425HPB235kg219596铺砌M5浆砌片石m32.107防排水聚合物防水水泥砂浆m35.898回填浆砌片石M10m340.209边仰坡防护骨架护坡草皮m21084.8510M10浆砌片石m3178.33三:明洞段斜切式洞门施工方案:1:总体施工方案:何家庄隧道进口DK118+630~650、出口DK119+390~410设计为斜切式洞门,其中进口DK118+630~635、出口DK119+390~395设计为5米斜切式延伸段,隧道进、出口其余15米设计为洞口斜切段。何家庄隧道斜切式洞门总体施工方案是2中国中铁隧道集团贵广铁路GGTJ-2标第二项目部何家庄隧道明洞斜切式洞门施工方案先做好洞口工程天沟的防排水实施,在进行明洞段开挖,并及时做好洞口边仰坡防护...
