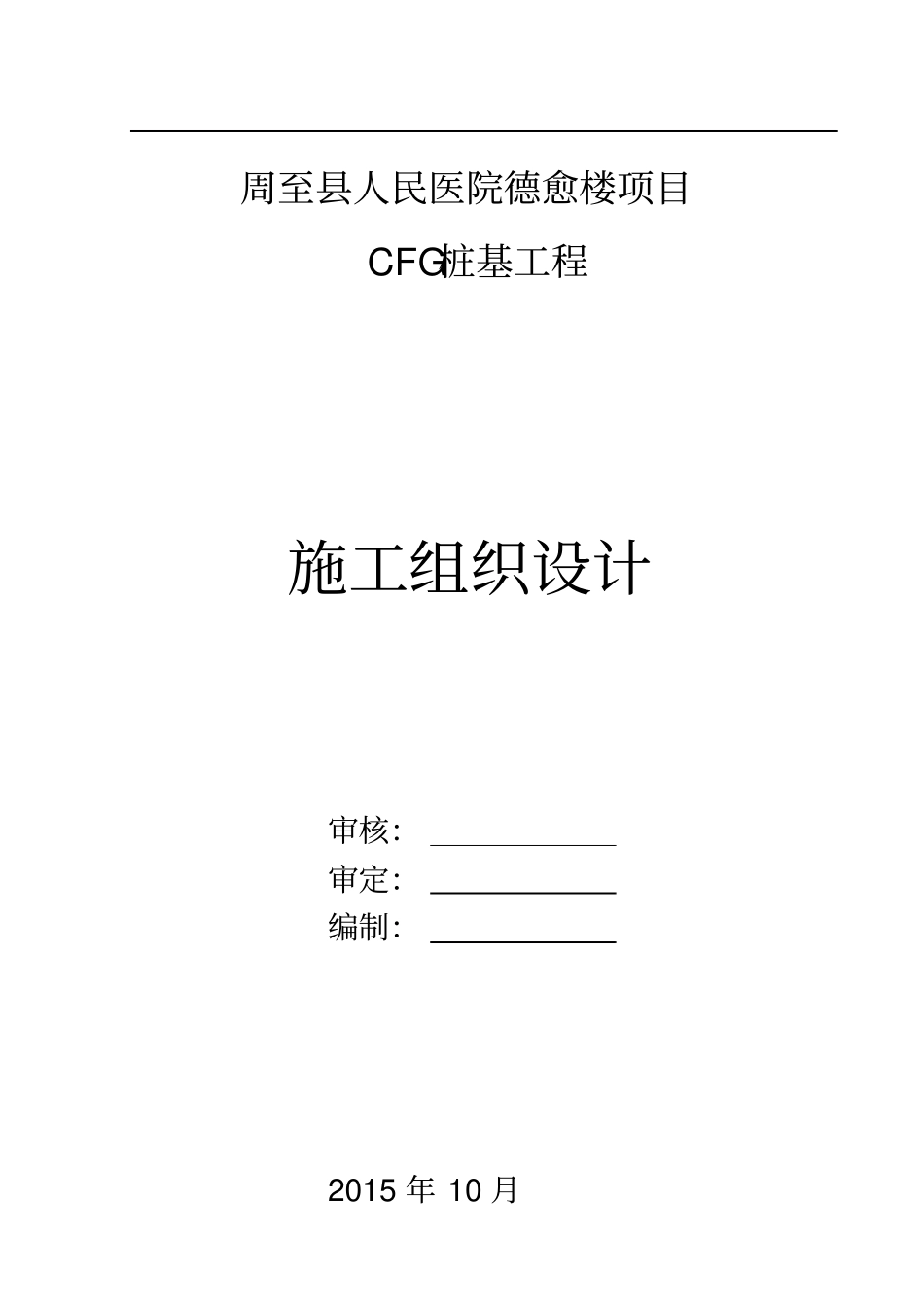

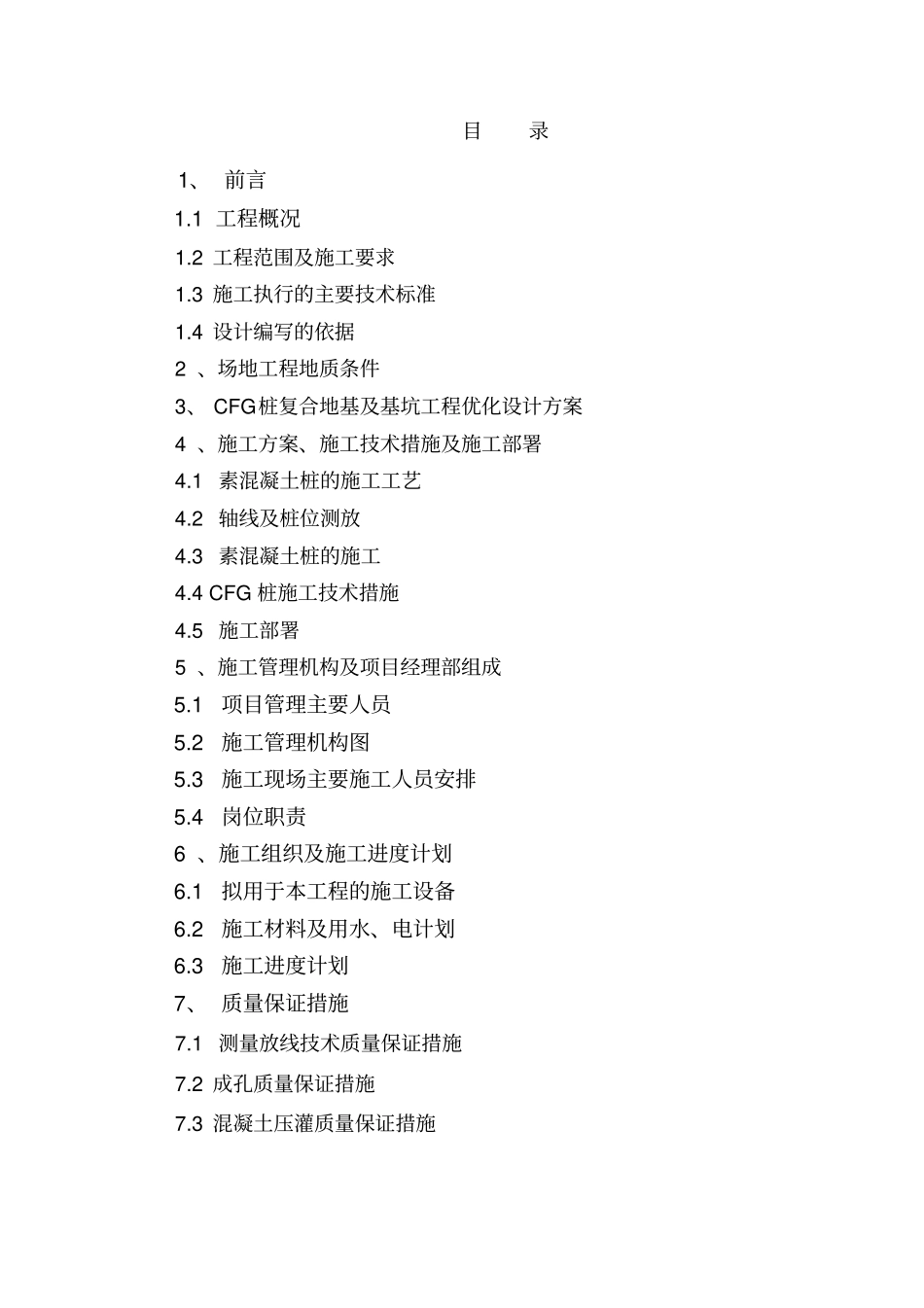

周至县人民医院德愈楼项目CFG桩基工程施工组织设计审核：审定：编制：2015年10月目录1、前言1.1工程概况1.2工程范围及施工要求1.3施工执行的主要技术标准1.4设计编写的依据2、场地工程地质条件3、CFG桩复合地基及基坑工程优化设计方案4、施工方案、施工技术措施及施工部署4.1素混凝土桩的施工工艺4.2轴线及桩位测放4.3素混凝土桩的施工4.4CFG桩施工技术措施4.5施工部署5、施工管理机构及项目经理部组成5.1项目管理主要人员5.2施工管理机构图5.3施工现场主要施工人员安排5.4岗位职责6、施工组织及施工进度计划6.1拟用于本工程的施工设备6.2施工材料及用水、电计划6.3施工进度计划7、质量保证措施7.1测量放线技术质量保证措施7.2成孔质量保证措施7.3混凝土压灌质量保证措施8、工期保证措施8.1组织措施8.2技术措施8.3经济措施9、工程质量目标及质量保证体系9.1工程质量目标9.2质量保证体系9.3质量控制措施10、环保、安全、文明施工保证措施11、竣工验收周至县人民医院德愈楼项目CFG桩基工程施工组织设计-1-1、前言1.1工程概况拟建周至县人民医院德愈楼项目桩基工程采用CFG桩复合地基，有效桩长L=9.5m，成孔直径D=400mm，桩距1.8m，排距1.559m，按等边三角形布置，桩数为616根，设计桩顶设置300mm厚级配砂石如垫层，夯填度不大于0.9。要求：处理过的复合地基承载力特征值fak不小于300Kpa，桩充盈系数不小于1.1.建设单位：周至县人民医院设计单位：中国建筑西北设计研究院有限公司施工单位：1.2工程范围及施工要求1.2.1工程范围工程范围：CFG桩基工程。复合地基工程包括仅限于：长螺旋钻机成孔、管内泵压混凝土成桩、钻孔余土外运、凿桩头及桩渣外运。1.2.2工程工期及质量要求1）工程工期：本工程工程桩工期为46天(包括试桩)。2）工程质量：符合设计要求，达到国家及行业工程质量验评标准，质量等级为合格。1.2.3主要施工技术要求CFG素混凝土桩施工工艺采用长螺旋钻孔,机械管内泵压灌注混凝土成桩。施工时桩顶标高应高出设计桩顶标高500mm，填料采用商品混凝土。施工中桩长允许偏差100mm，桩径允许偏差20mm，垂直度允许偏差1％；桩位偏差不应大于0.4倍桩径。1.3施工执行的主要技术标准1）《建筑地基处理技术规范》（JGJ79-2012）；2）《建筑地基基础工程施工质量验收规范》（GBJ50202-2002）；周至县人民医院德愈楼项目CFG桩基工程施工组织设计-2-3）《混凝土结构工程施工质量验收规范》（GB50204-2002）；4）《混凝土质量控制标准》（GB50164-92）；1.4设计编写的依据1)《周至县人民医院德愈楼地基处理图》；2)施工单位《质量、职业健康安全、环境》三标体系；2、场地工程地质条件参见勘察报告。3、CFG桩复合地基设计参数及基坑工程优化设计方案设计CFG桩复合地基设计参数：CFG桩有效桩长L＝9.5m，桩径D＝0.40m，桩间距1.80m，排距1.559m按等边三角形满堂布置。混凝土强度等级C25，桩顶铺设300mm厚的级配砂石褥垫层，复合地基承载力特征值fspk≥300kPa。本工程共分两个阶段，第一阶段为CFG桩试桩施工阶段；第二阶段为CFG桩工程施工阶段。4、CFG桩施工方案、施工技术措施及施工部署4.1素混凝土桩的施工工艺本工程按设计要求采用素混凝土桩复合地基；施工采用长螺旋钻成孔管内泵压力灌注混凝土成桩工艺。具体做法：采用长螺旋钻机钻孔至设计桩底标高后，将钻具缓缓提升，钻头活门被打开，在钻具提升过程中，借助一定压力的混凝土泵将和易性良好的混凝土输送至孔内并挤压孔壁，边提钻边压灌混凝土直至桩顶标高，形成规则的桩体。桩施工工序流程：钻具对准孔位→利用水准仪视线高控制孔深→钻机钻孔→提钻及泵送混凝土同步实施→成桩。周至县人民医院德愈楼项目CFG桩基工程施工组织设计-3-4.2轴线及桩位测放采用全站仪定位、测放主要建筑物的轴线和桩位，控制其偏差在规范允许范围内。采用水准仪按闭合水准路线将标高控制点引测至基坑内。测放完毕后提交报验资料，经复核合格后方可组织各分项工程的开工。4.3素混凝土桩的施工4.3.1成孔1）钻机安装、就位本工程拟采用CFG-20A型步履式长螺旋钻机成孔。钻机安装就位时做到准确、水平、稳固，且钻机转盘中心和桩位位于同一铅垂线上。2）成孔采...
