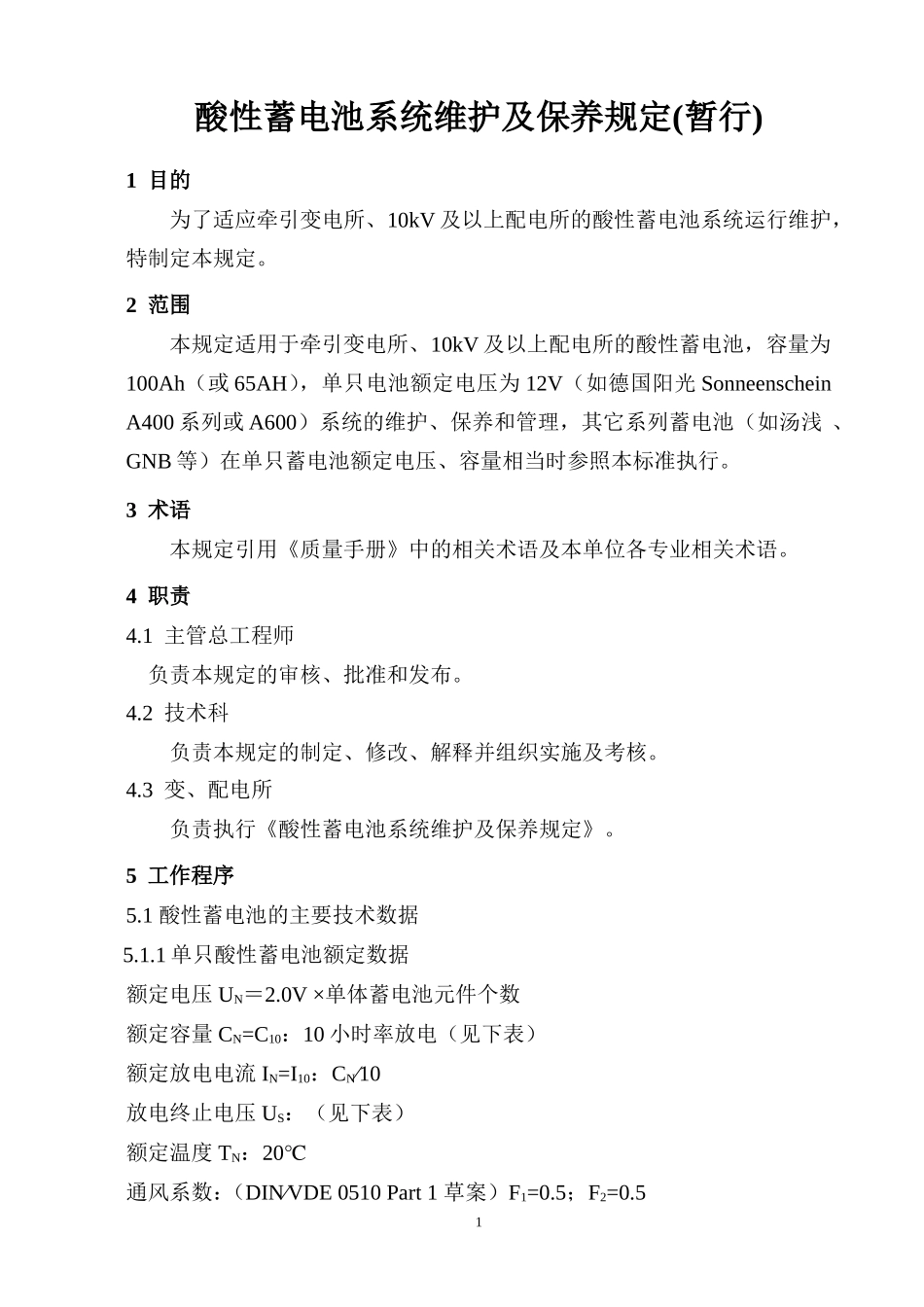

酸性蓄电池系统维护及保养规定(暂行)1目的为了适应牵引变电所、10kV及以上配电所的酸性蓄电池系统运行维护,特制定本规定。2范围本规定适用于牵引变电所、10kV及以上配电所的酸性蓄电池,容量为100Ah(或65AH),单只电池额定电压为12V(如德国阳光SonneenscheinA400系列或A600)系统的维护、保养和管理,其它系列蓄电池(如汤浅、GNB等)在单只蓄电池额定电压、容量相当时参照本标准执行。3术语本规定引用《质量手册》中的相关术语及本单位各专业相关术语。4职责4.1主管总工程师负责本规定的审核、批准和发布。4.2技术科负责本规定的制定、修改、解释并组织实施及考核。4.3变、配电所负责执行《酸性蓄电池系统维护及保养规定》。5工作程序5.1酸性蓄电池的主要技术数据5.1.1单只酸性蓄电池额定数据额定电压UN=2.0V×单体蓄电池元件个数额定容量CN=C10:10小时率放电(见下表)额定放电电流IN=I10:CN∕10放电终止电压US:(见下表)额定温度TN:20℃通风系数:(DIN∕VDE0510Part1草案)F1=0.5;F2=0.51A400系列涂膏式正负极板固定型铅酸蓄电池不同放电时间(tn)至终止电压(Us)的容量(Cn)放电时间tn10min30min1h3h5h10h容量(Ah)C1/6C1/2C1C3C5C10A406/1655376104138148165A412/5.51.82.73.34.54.85.5A412/8.52.63.84.76.67.08.5A412/12.03.85.17.19.010.012A412/20.07912151720A412/32.0111519222532A412/50.01724.632424450A412/65.0192943545965A412/85.0274150667385A412/90.0274148616790A412/100.030.544.6587683100A412/120.03854.47797108120A412/180.053.778105145156180Us(12V电池)9.6V10.2V10.44V10.68V10.74V10.5VA600系列管式正极板、涂膏式负极板OPzV(DIN40742)固定型铅酸蓄电池不同放电时间(tn)至终止电压(Us)的容量(Cn)5.1.2酸性蓄电池单只标称电压12V,在浮充状态下酸性蓄电池单只电压13.5—14.5V;整组蓄电池由9只酸性蓄电池(110V系统)或由18只酸性蓄电池(220V系统)串连组成。整组蓄电池浮充状态下浮充电压110系统为121—130V,220V系统为243—261V。放电时间1h3h5h10h容量/片C1C3C5C1050AH26.537.5435070AH3752.56070100AH527586100125AH6293105125Us(只)1.67V1.75V1.77V1.80V25.1.3变、配电所酸性电池容量为100AH或65AH,其均充电压为245V,浮充电压为235V;浮充电的目的是使电池保持一定充电状态,补偿自放电损失,故浮充电流的大小可根据电池状态适当调整。5.1.4电池在均充结束时单只电池电压可能达到16—17V,此时整组电池电压110V系统可达144—153V,220V系统可达288—306V,该电压作为均充结束的标志,充电机将自动转入浮充状态,若充电机均充浮充不能自动转换,应手动切换。充电机转入浮充,单只电池电压迅速下降至13.5—14.5V,整组电池电压110V系统可达121—130V,220V系统可达243—261V。5.1.5蓄电池组接入HM,正常情况通过自动调压装置接入KM,硅链调压作为自动调压装置的备用,也应投入,其调压输出比自动调压低5V±2V。硅链及自动调压装置运行方式按段发原规定执行。5.1.6蓄电池工作温度为20度左右,不宜过高过低,并须保证通风良好。5.2蓄电池的充放电5.2.1阀控式密封铅酸蓄电池充电程序:a、阀控式密封铅酸蓄电池正常充电程序。用0.1C10A(我段设置)恒流充电,电压达到整定值(13.8–14.4)V时,微机控制充电浮充电装置自动转为恒压充电,当充电电流逐渐减小,达到0.01CA(可设置)时,微机开始计时,3h后,微机控制充电浮充装置自动转为浮充电状态运行,电压为(13.38-13.68)V。b、长期浮充充电程序:正常运行浮充状态下每隔1-3个月,微机控制充电浮充电装置自动转入恒流充电状态运行,按阀控式密封铅酸蓄电池正常充电程序进行充电。c、交流电中断程序:正常浮充电运行状态时,电网事故停电,这时充电浮充电装置停止工作,蓄电池通过降压模块,无间断地向二次控制母线送电。当电池电压低于设置的告警限时系统监控模块发出欠压告警,我段设置为185V(220V直流系统),95V(110V直流系统)。d、交流电源恢复程序:交流电源恢复送电运行时,微机控制充电装置自动进入恒流充电状态3运行,按阀控式密封铅酸蓄电池正常充电程序进...
