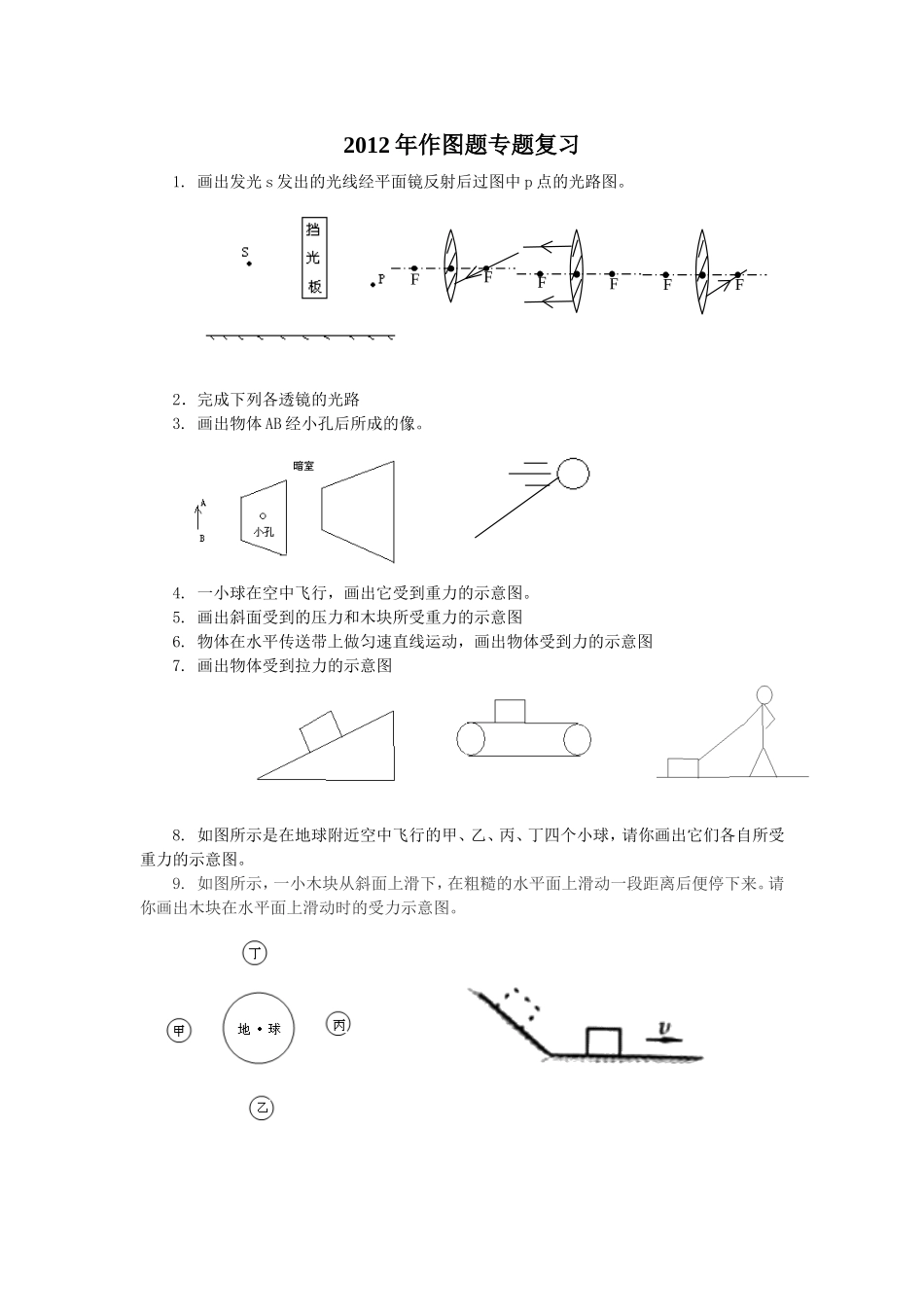

2012年作图题专题复习1.画出发光s发出的光线经平面镜反射后过图中p点的光路图。2．完成下列各透镜的光路3.画出物体AB经小孔后所成的像。4.一小球在空中飞行，画出它受到重力的示意图。5.画出斜面受到的压力和木块所受重力的示意图6.物体在水平传送带上做匀速直线运动，画出物体受到力的示意图7.画出物体受到拉力的示意图8.如图所示是在地球附近空中飞行的甲、乙、丙、丁四个小球，请你画出它们各自所受重力的示意图。9.如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。FFFFFF10.画出两个力的力臂11.画出在A点用最小力把圆台滚上台阶的力的示意图12.画出物体所受浮力的示意图13.AOB是一个杠杆，在B点悬挂了一个重物，请你在A点用最小力使杠杆平衡，画出此力的示意图。14.画出最省力的绳子绕法。15.小红家的墙外用铁三角架搁放空调主机（如图甲），要使铁架较牢固。应把主机放在A处还是B处，请你在选择的主机上画出它的重力示意图和重力对O点的力臂。16.请你画出定滑轮和动滑轮的杠杆示意图。
