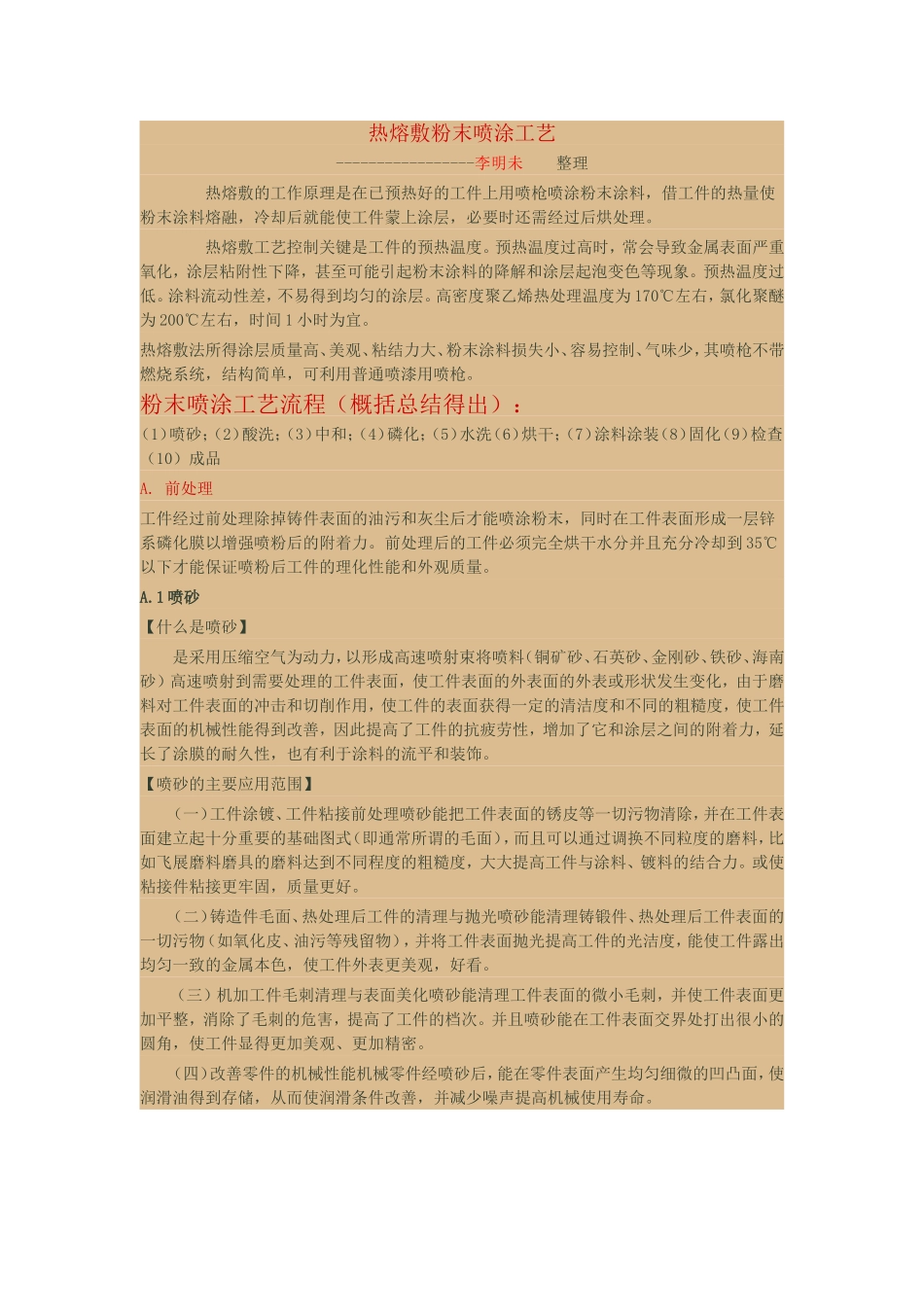

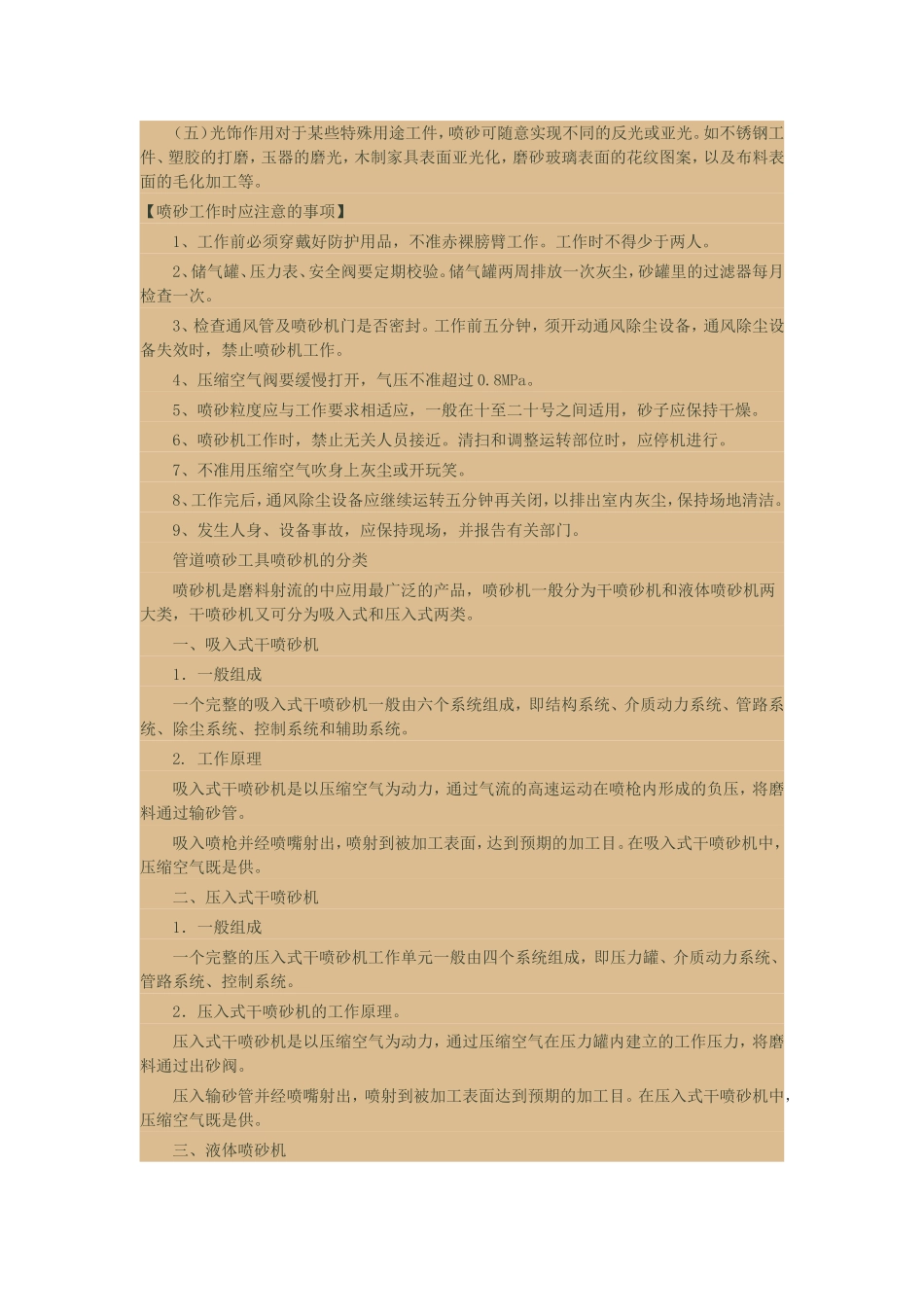

热熔敷粉末喷涂工艺-----------------李明未整理热熔敷的工作原理是在已预热好的工件上用喷枪喷涂粉末涂料，借工件的热量使粉末涂料熔融，冷却后就能使工件蒙上涂层，必要时还需经过后烘处理。热熔敷工艺控制关键是工件的预热温度。预热温度过高时，常会导致金属表面严重氧化，涂层粘附性下降，甚至可能引起粉末涂料的降解和涂层起泡变色等现象。预热温度过低。涂料流动性差，不易得到均匀的涂层。高密度聚乙烯热处理温度为170℃左右，氯化聚醚为200℃左右，时间1小时为宜。热熔敷法所得涂层质量高、美观、粘结力大、粉末涂料损失小、容易控制、气味少，其喷枪不带燃烧系统，结构简单，可利用普通喷漆用喷枪。粉末喷涂工艺流程（概括总结得出）：（1）喷砂；（2）酸洗；（3）中和；（4）磷化；（5）水洗（6）烘干；（7）涂料涂装（8）固化（9）检查（10）成品A.前处理工件经过前处理除掉铸件表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。A.1喷砂【什么是喷砂】是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。【喷砂的主要应用范围】（一）工件涂镀、工件粘接前处理喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，比如飞展磨料磨具的磨料达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。或使粘接件粘接更牢固，质量更好。（二）铸造件毛面、热处理后工件的清理与抛光喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物），并将工件表面抛光提高工件的光洁度，能使工件露出均匀一致的金属本色，使工件外表更美观，好看。（三）机加工件毛刺清理与表面美化喷砂能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。并且喷砂能在工件表面交界处打出很小的圆角，使工件显得更加美观、更加精密。（四）改善零件的机械性能机械零件经喷砂后，能在零件表面产生均匀细微的凹凸面，使润滑油得到存储，从而使润滑条件改善，并减少噪声提高机械使用寿命。（五）光饰作用对于某些特殊用途工件，喷砂可随意实现不同的反光或亚光。如不锈钢工件、塑胶的打磨，玉器的磨光，木制家具表面亚光化，磨砂玻璃表面的花纹图案，以及布料表面的毛化加工等。【喷砂工作时应注意的事项】1、工作前必须穿戴好防护用品，不准赤裸膀臂工作。工作时不得少于两人。2、储气罐、压力表、安全阀要定期校验。储气罐两周排放一次灰尘，砂罐里的过滤器每月检查一次。3、检查通风管及喷砂机门是否密封。工作前五分钟，须开动通风除尘设备，通风除尘设备失效时，禁止喷砂机工作。4、压缩空气阀要缓慢打开，气压不准超过0.8MPa。5、喷砂粒度应与工作要求相适应，一般在十至二十号之间适用，砂子应保持干燥。6、喷砂机工作时，禁止无关人员接近。清扫和调整运转部位时，应停机进行。7、不准用压缩空气吹身上灰尘或开玩笑。8、工作完后，通风除尘设备应继续运转五分钟再关闭，以排出室内灰尘，保持场地清洁。9、发生人身、设备事故，应保持现场，并报告有关部门。管道喷砂工具喷砂机的分类喷砂机是磨料射流的中应用最广泛的产品，喷砂机一般分为干喷砂机和液体喷砂机两大类，干喷砂机又可分为吸入式和压入式两类。一、吸入式干喷砂机1．一般组成一个完整的吸入式干喷砂机一般由六个系统组成，即结构系统、介质动力系统、管路系统、除尘系统、控制系统和辅助系统。2.工作原理吸入式干喷砂机是以压缩空气为动力，通过气流的高速运动在喷枪内形成的负压，将磨料通过输砂管。吸入喷枪并...
