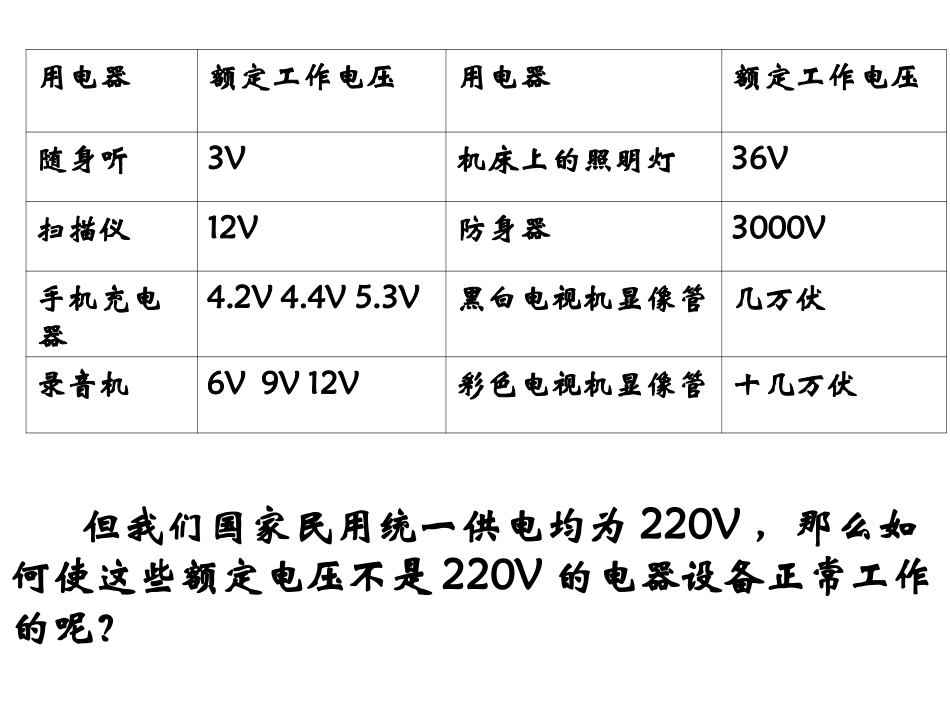

5.4变压器用电器额定工作电压用电器额定工作电压随身听3V机床上的照明灯36V扫描仪12V防身器3000V手机充电器4.2V4.4V5.3V黑白电视机显像管几万伏录音机6V9V12V彩色电视机显像管十几万伏但我们国家民用统一供电均为220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？几种常见的变压器一、变压器的构造1.示意图U1U2∽n1n2∽原线圈副线圈铁芯2.构造：（1）闭合铁芯（绝缘硅钢片叠合而成）（2）原线圈（初级线圈）：其匝数用n1表示（3）副线圈（次级线圈）：其匝数用n2表示（4）输入电压：U1;输出电压：U2.3.电路图中符号n1n2问题：变压器副线圈和原线圈电路是否相通？变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？铁芯与线圈互相绝缘U1U2∽n1n2∽二、变压器的工作原理------互感现象变压器通过闭合铁芯，利用互感现象实现了电能（U1、I1）到磁场能（变化的磁场）再到电能（U2、I2）转化。原线圈副线圈铁芯∽U1U2n1n2∽思考：若给原线圈接直流电压U1，副线圈电压U2？U2＝0理想变压器如果在能量转化的过程中能量损失很小，能够略去原、副线圈的电阻，以及各种电磁能量损失，这样的变压器我们称之为理想变压器。这是物理学中又一种理想化模型。理想变压器输出功率应等于输入功率P出=P入三、理想变压器的变压规律I1I2n1n2U1U2原、副线圈中产生的感应电动势分别是：E1=n1/tE2=n2/t若不考虑原副线圈的内阻有U1=E1U2=E22121nnUU2121nnEE理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2>n1U2>U1-----升压变压器n2
