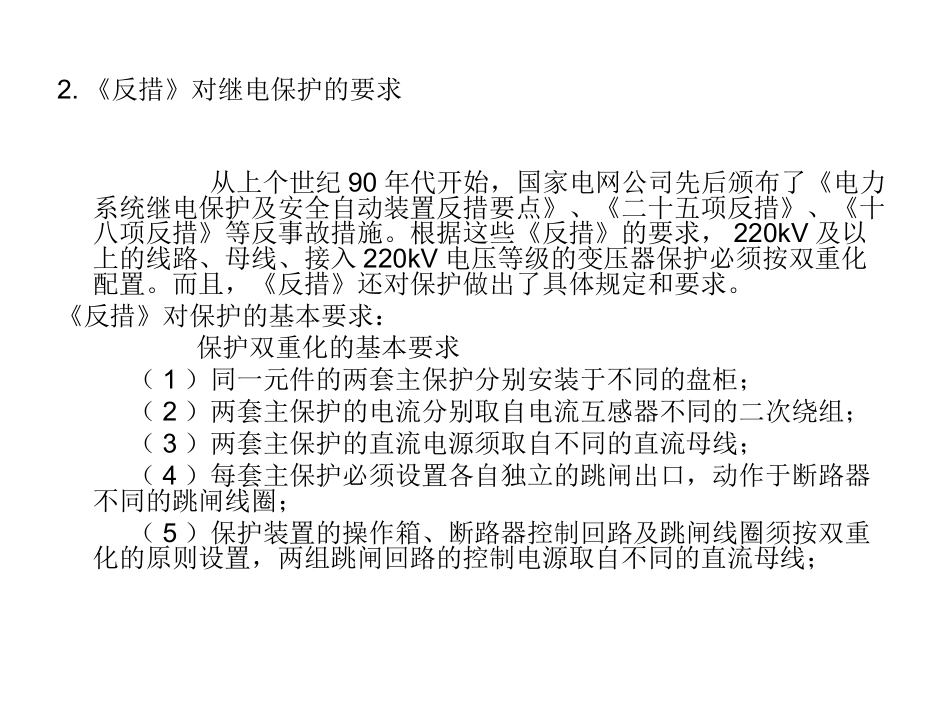

输电线路保护一、概述电力系统继电保护是电网安全稳定运行的重要保证。因此，继电保护的安全、可靠运行，一直受到电网各级管理部门的高度重视。特别是当前，大容量机组的增加、电网容量的不断扩大，电网的安全稳定运行问题为重要。因此，对继电保护装置的可靠运行，提出了新的、更高的标准和要求。1.对继电保护装置的基本要求长期以来，为保证电网的安全可靠运行，对继电保护装置提出了以下几项基本要求：选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中无故障部分仍能继续安全运行。快速性：在发生故障时，应力求保护装置能迅速切除故障。快速切除故障可以提高电力系统并列运行的稳定性、减少用户在电压降低的情况下工作的时间、缩小故障元件的损坏程度、防止大电流流过非故障设备引起损坏等。灵敏性：指对于其保护范围内发生故障或不正常的运行状态的反应能力。实质上是要求继电保护应能反应在保护范围内所发生的所有故障和不正常运行状态。可靠性：要求保护装置在应该动作时可靠动作；在不应该动作时不应误动，即既不应该拒动也不应该误动。2.《反措》对继电保护的要求从上个世纪90年代开始，国家电网公司先后颁布了《电力系统继电保护及安全自动装置反措要点》、《二十五项反措》、《十八项反措》等反事故措施。根据这些《反措》的要求，220kV及以上的线路、母线、接入220kV电压等级的变压器保护必须按双重化配置。而且，《反措》还对保护做出了具体规定和要求。《反措》对保护的基本要求：保护双重化的基本要求（1）同一元件的两套主保护分别安装于不同的盘柜；（2）两套主保护的电流分别取自电流互感器不同的二次绕组；（3）两套主保护的直流电源须取自不同的直流母线；（4）每套主保护必须设置各自独立的跳闸出口，动作于断路器不同的跳闸线圈；（5）保护装置的操作箱、断路器控制回路及跳闸线圈须按双重化的原则设置，两组跳闸回路的控制电源取自不同的直流母线；线路纵联保护纵联保护由于能够反映被保护线路上任何一点的故障并以瞬时速度跳闸，因而被定义为超高压线路的主保护。一般用于220kV线路。根据信号的传输方式，纵联保护主要分为两大类，即：由载波通道及保护装置共同构成的线路纵联保护、由光纤通道及保护装置共同构成的线路纵联保护。根据保护的原理，可分为纵联方向、纵联距离、纵联差动、电流相位差动等保护。500kV线路目前都是光纤差动保护，220kV线路目前也有很多线路将光纤差动作为主保护，但仍有一部分线路的主保护采用以载波通道为传输方式的纵联保护。但均按双重化配置。2.纵联方向保护(1)基本原理纵联方向保护是比较被保护线路两端的短路功率方向。由载波通道和方向保护元件构成。载波通道分专用和复用两种。保护又分为闭锁式和允许式.闭锁式：当被保护线路发生区内故障时，线路两侧保护中的起动元件（由负序、零序或正序电流突变量元件构成）立即起动本侧发信机发信（称为闭锁信号），两侧方向元件判定为正方向故障时，方向元件动作使发信机停信，当收信回路收不到对侧及本侧信号时，即输出信号，同方向元件动作信号构成“与”门，发出跳闸脉冲。当发生区外故障时，两侧起动元件同时起动发信，但这时只有处于远故障点侧的方向元件动作，使本侧发信机停信，而处于近故障点侧的方向元件不动作，不使本侧停信，因两侧收发信机使用同一频率，故两侧仍然能收到高频信号，两侧收信机均不输出允许跳闸的信号，因此，两侧均不跳闸。允许式：当被保护线路发生区内故障时，两侧的起动元件动作但不起动发信机发信，由方向元件判断为正方向故障后，方向元件动作起动发信（称为允许信号），对侧受到允许信号后，如对侧的方向元件动作，则收信输出信号和方向元件动作信号构成“与”门，发出跳闸脉冲。当发生区外故障时，两侧的起动元件起动，不发信。这时，远故障点一侧的方向元件动作，起动发信，由于近故障点侧的保护为反向，方向元件不动作，也就不起动发信，也不发跳闸脉冲。处于远故障点一侧的保护，虽然方向元件动作，但由于没有收到对侧的允许信号，“与”门不输出信号，因此，也不发跳闸脉冲。除上述主保护之外...
