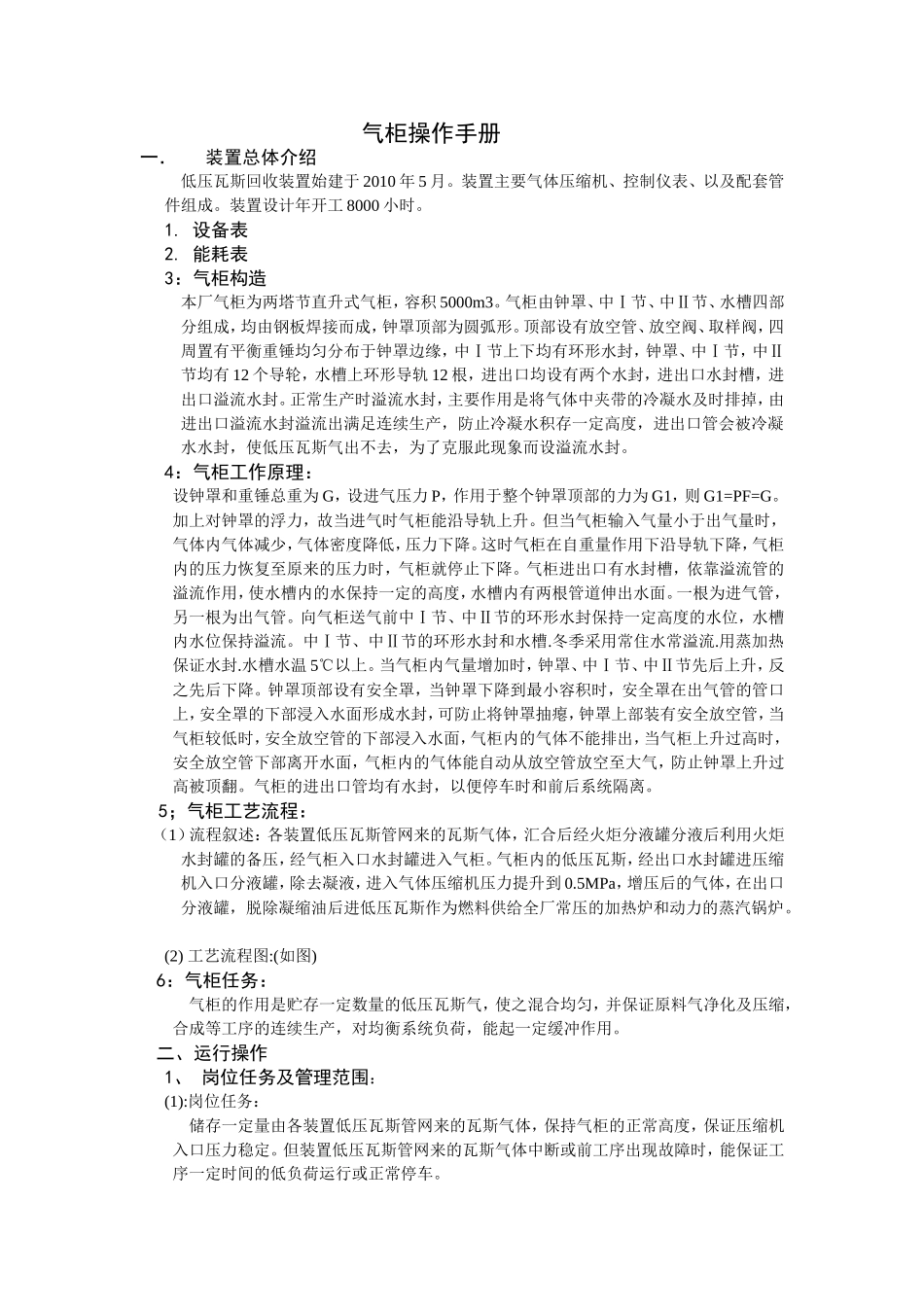

气柜操作手册一．装置总体介绍低压瓦斯回收装置始建于2010年5月。装置主要气体压缩机、控制仪表、以及配套管件组成。装置设计年开工8000小时。1.设备表2.能耗表3：气柜构造本厂气柜为两塔节直升式气柜，容积5000m3。气柜由钟罩、中Ⅰ节、中Ⅱ节、水槽四部分组成，均由钢板焊接而成，钟罩顶部为圆弧形。顶部设有放空管、放空阀、取样阀，四周置有平衡重锤均匀分布于钟罩边缘，中Ⅰ节上下均有环形水封，钟罩、中Ⅰ节，中Ⅱ节均有12个导轮，水槽上环形导轨12根，进出口均设有两个水封，进出口水封槽，进出口溢流水封。正常生产时溢流水封，主要作用是将气体中夹带的冷凝水及时排掉，由进出口溢流水封溢流出满足连续生产，防止冷凝水积存一定高度，进出口管会被冷凝水水封，使低压瓦斯气出不去，为了克服此现象而设溢流水封。4：气柜工作原理：设钟罩和重锤总重为G，设进气压力P，作用于整个钟罩顶部的力为G1，则G1=PF=G。加上对钟罩的浮力，故当进气时气柜能沿导轨上升。但当气柜输入气量小于出气量时，气体内气体减少，气体密度降低，压力下降。这时气柜在自重量作用下沿导轨下降，气柜内的压力恢复至原来的压力时，气柜就停止下降。气柜进出口有水封槽，依靠溢流管的溢流作用，使水槽内的水保持一定的高度，水槽内有两根管道伸出水面。一根为进气管，另一根为出气管。向气柜送气前中Ⅰ节、中Ⅱ节的环形水封保持一定高度的水位，水槽内水位保持溢流。中Ⅰ节、中Ⅱ节的环形水封和水槽.冬季采用常住水常溢流.用蒸加热保证水封.水槽水温5℃以上。当气柜内气量增加时，钟罩、中Ⅰ节、中Ⅱ节先后上升，反之先后下降。钟罩顶部设有安全罩，当钟罩下降到最小容积时，安全罩在出气管的管口上，安全罩的下部浸入水面形成水封，可防止将钟罩抽瘪，钟罩上部装有安全放空管，当气柜较低时，安全放空管的下部浸入水面，气柜内的气体不能排出，当气柜上升过高时，安全放空管下部离开水面，气柜内的气体能自动从放空管放空至大气，防止钟罩上升过高被顶翻。气柜的进出口管均有水封，以便停车时和前后系统隔离。5；气柜工艺流程：（1）流程叙述：各装置低压瓦斯管网来的瓦斯气体，汇合后经火炬分液罐分液后利用火炬水封罐的备压，经气柜入口水封罐进入气柜。气柜内的低压瓦斯，经出口水封罐进压缩机入口分液罐，除去凝液，进入气体压缩机压力提升到0.5MPa，增压后的气体，在出口分液罐，脱除凝缩油后进低压瓦斯作为燃料供给全厂常压的加热炉和动力的蒸汽锅炉。(2)工艺流程图:(如图)6：气柜任务：气柜的作用是贮存一定数量的低压瓦斯气，使之混合均匀，并保证原料气净化及压缩，合成等工序的连续生产，对均衡系统负荷，能起一定缓冲作用。二、运行操作1、岗位任务及管理范围：(1):岗位任务：储存一定量由各装置低压瓦斯管网来的瓦斯气体，保持气柜的正常高度，保证压缩机入口压力稳定。但装置低压瓦斯管网来的瓦斯气体中断或前工序出现故障时，能保证工序一定时间的低负荷运行或正常停车。（2）管辖范围：以气柜为中心，入口至火炬主瓦斯线.出口管道至压缩机出口至高瓦总线之前的设备、管道、阀门、仪表等均属于气柜岗位管辖范围。2、接受低压瓦斯前的准备工作及启动步骤1：准备工作（1）.设备、管道、阀门按设计要求安装完毕。（2）.上下楼梯及安全栏杆装设完毕。（3）.上下水管及蒸汽管道畅通无泄露。（4）.仪表安装齐全并灵敏好用。（5）.水封槽内充水并溢流，做沉降试验，观察沉降试验，观察沉降是否均匀，有无倾斜及漏水现象。（6）.导入空气做升降试验，检查导轮、导轨吻合情况。观察各塔升降速度是否合乎要求，有无倾斜脱轨现象，做升降实验的同时，检查气柜气密情况，检查自动报警装置是否好用，准确测定自动报警高度；在气柜升降时，每升上一节塔应测定柜内压力，看是否与设计相符。（7）.接受低压瓦斯气前气柜进出口管道必须吹除。（8）.接受低压瓦斯气前需进行置换，置换介质用氮气，利用气柜放空阀，间断升降反复几次至分析氧含量小于0.5%为合格。2：启动操作开车注意事项①进、出口水封放水时，若气柜有一定高度直接放水，若气柜高度为零，先打开气柜顶部放空阀，然后缓慢放水，以防放水...
