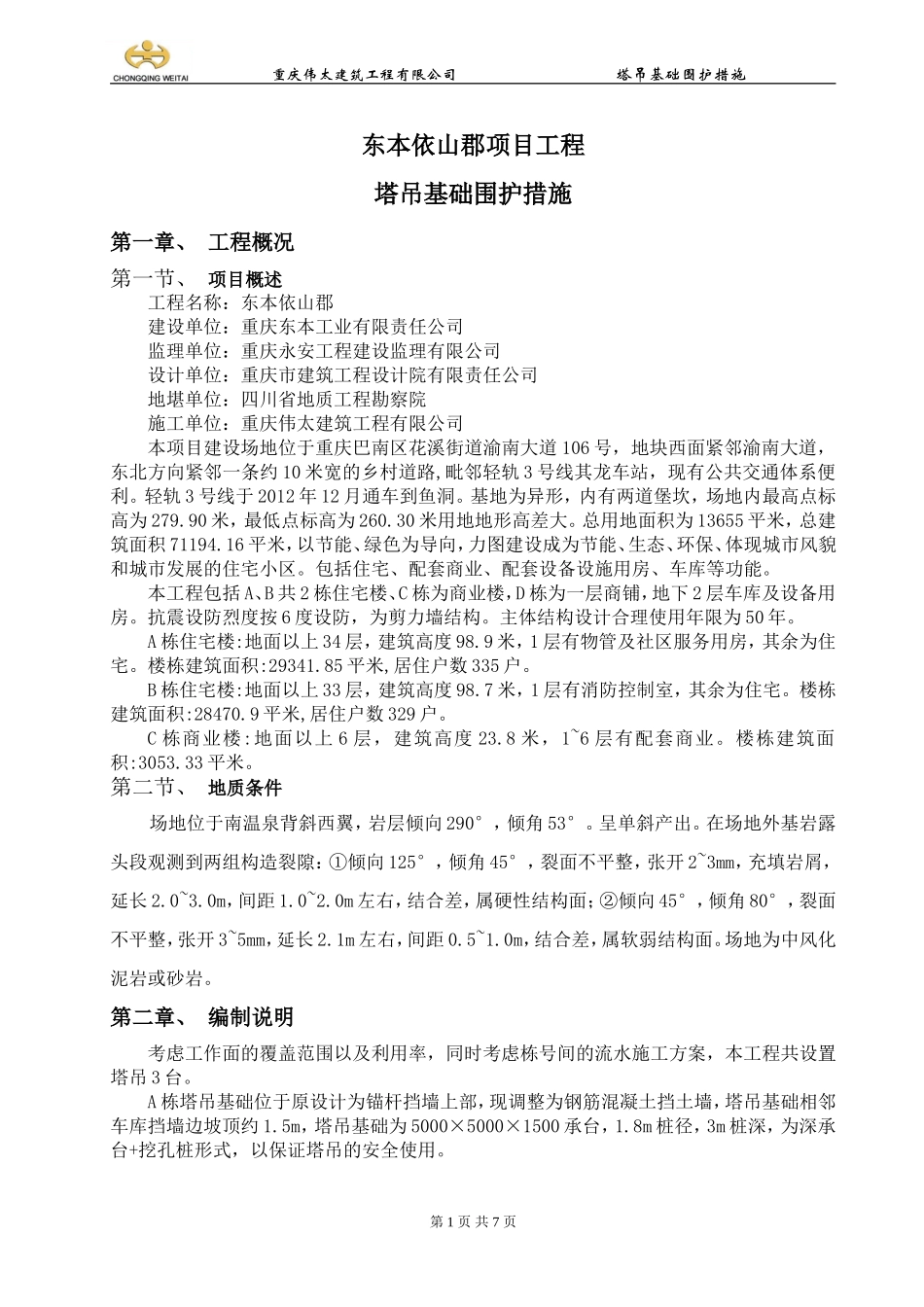

重庆伟太建筑工程有限公司塔吊基础围护措施东本依山郡项目工程塔吊基础围护措施第一章、工程概况第一节、项目概述工程名称：东本依山郡建设单位：重庆东本工业有限责任公司监理单位：重庆永安工程建设监理有限公司设计单位：重庆市建筑工程设计院有限责任公司地堪单位：四川省地质工程勘察院施工单位：重庆伟太建筑工程有限公司本项目建设场地位于重庆巴南区花溪街道渝南大道106号，地块西面紧邻渝南大道，东北方向紧邻一条约10米宽的乡村道路,毗邻轻轨3号线其龙车站，现有公共交通体系便利。轻轨3号线于2012年12月通车到鱼洞。基地为异形，内有两道堡坎，场地内最高点标高为279.90米，最低点标高为260.30米用地地形高差大。总用地面积为13655平米，总建筑面积71194.16平米，以节能、绿色为导向，力图建设成为节能、生态、环保、体现城市风貌和城市发展的住宅小区。包括住宅、配套商业、配套设备设施用房、车库等功能。本工程包括A、B共2栋住宅楼、C栋为商业楼，D栋为一层商铺，地下2层车库及设备用房。抗震设防烈度按6度设防，为剪力墙结构。主体结构设计合理使用年限为50年。A栋住宅楼:地面以上34层，建筑高度98.9米，1层有物管及社区服务用房，其余为住宅。楼栋建筑面积:29341.85平米,居住户数335户。B栋住宅楼:地面以上33层，建筑高度98.7米，1层有消防控制室，其余为住宅。楼栋建筑面积:28470.9平米,居住户数329户。C栋商业楼:地面以上6层，建筑高度23.8米，1~6层有配套商业。楼栋建筑面积:3053.33平米。第二节、地质条件场地位于南温泉背斜西翼，岩层倾向290°，倾角53°。呈单斜产出。在场地外基岩露头段观测到两组构造裂隙：①倾向125°，倾角45°，裂面不平整，张开2~3mm，充填岩屑，延长2.0~3.0m，间距1.0~2.0m左右，结合差，属硬性结构面；②倾向45°，倾角80°，裂面不平整，张开3~5mm，延长2.1m左右，间距0.5~1.0m，结合差，属软弱结构面。场地为中风化泥岩或砂岩。第二章、编制说明考虑工作面的覆盖范围以及利用率，同时考虑栋号间的流水施工方案，本工程共设置塔吊3台。A栋塔吊基础位于原设计为锚杆挡墙上部，现调整为钢筋混凝土挡土墙，塔吊基础相邻车库挡墙边坡顶约1.5m，塔吊基础为5000×5000×1500承台，1.8m桩径，3m桩深，为深承台+挖孔桩形式，以保证塔吊的安全使用。第1页共7页重庆伟太建筑工程有限公司塔吊基础围护措施B栋塔吊基础位于车库内，车库地貌标高为：-9.549m=268.951m，塔吊基础顶面标高为268.80m，B栋地貌标高为：-2.000m=276.50m，边坡的总高度为7.5m，B栋塔吊安装前，先施工B栋，暂未进行车库的施工。B栋因主楼桩基础邻车库挡墙太近，塔吊安装位置经多次规划，只能安装于车库内，因此B栋的塔吊基础在此处的边坡为垂直开挖，长度约为6m。其他部位为自然放坡。但B栋的塔吊基础地质走向为顺坡方向垂直于塔吊，约为75度，边坡土石方为中风化泥岩夹杂砂岩，边坡基本不存在滑坡和塌落等安全隐患现象。但为了防止雨季时影响边坡的稳定性，为了防止基础破坏塔吊作业出现安全问题，特按照巴南区安管站的意见制定此方案。为了区分进行管理，现场所设塔吊的内部编号，以所附着楼栋号进行编排，各型号塔吊主要服务栋号如下：序号塔吊编号塔吊型号覆盖范围安装臂长(m)基础尺寸(㎜)11#塔吊QTZ63A栋及部份车库505000×5000×15001.8m桩径3m桩深承台+挖孔桩形式22#塔吊QTZ63B栋及部份车库555000×5000×150033#塔吊QTZ40C栋商业及部份车库404000×4000×1280第三章、编制依据《建筑边坡工程技术规范》GB50330-2002《建筑与市政降水工程技术规范》JGJ/T111-1998《建筑基坑支护技术规程》JGJ120-1999《建筑施工高处作业安全技术规程》JGJ80-1991《建筑施工安全检查标准》JGJ59-2011《关于加强高切坡、深开挖建设项目管理若干问题的通知》渝建发[2010]166号《危险性较大的分部分项工程安全管理办法》建质[2009]87号QTZ63、QTZ40塔机基础有关技术要求我单位与重庆东本工业有限责任公司签订的工程承包合同业主提供的东本依山郡施工图纸由业主提供的由重庆红岩土石方单位编制的东本依山郡土石方竣工图由业主提供的由四川省地质工程勘察院编制地堪报告第四章、基础围...
