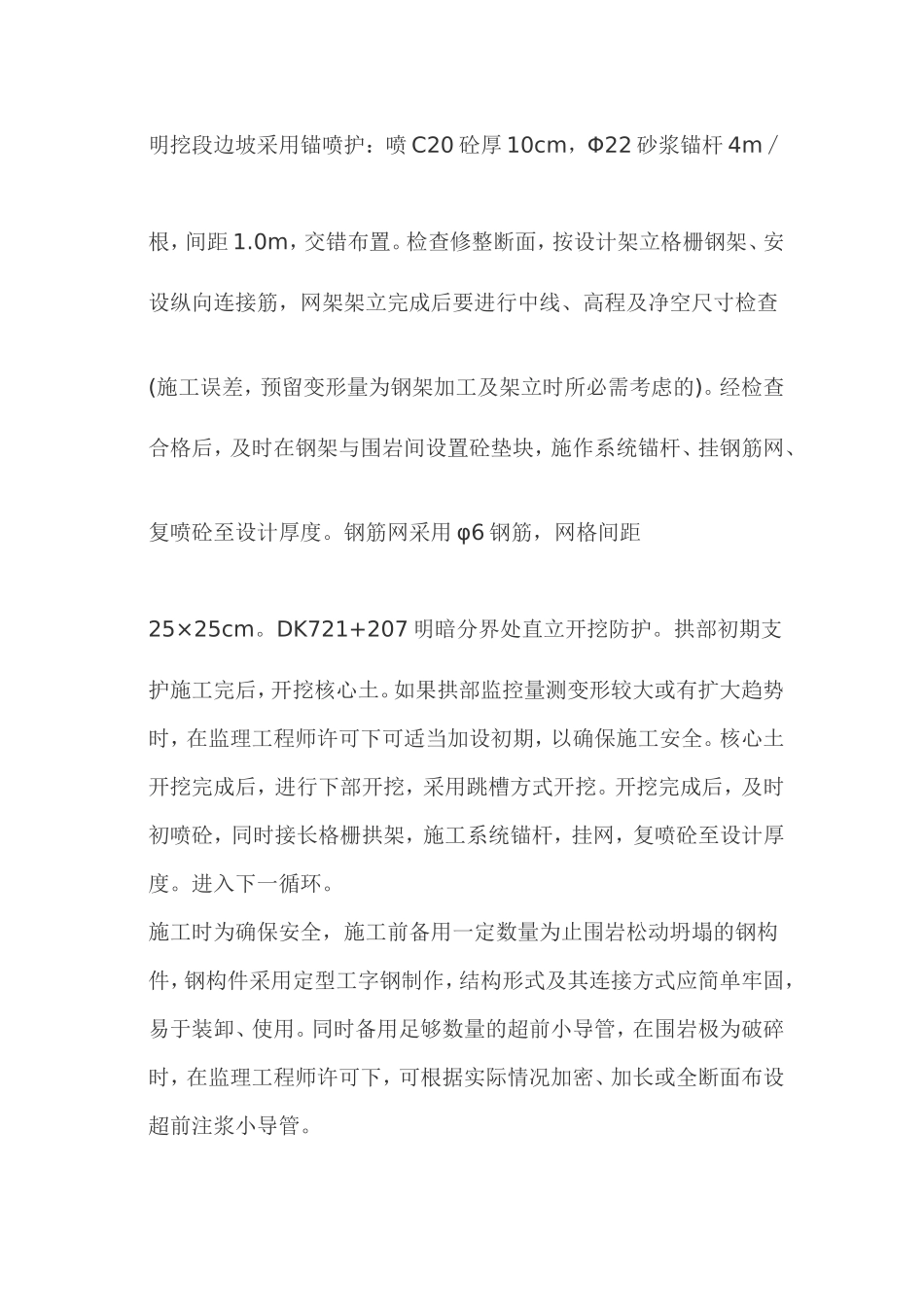

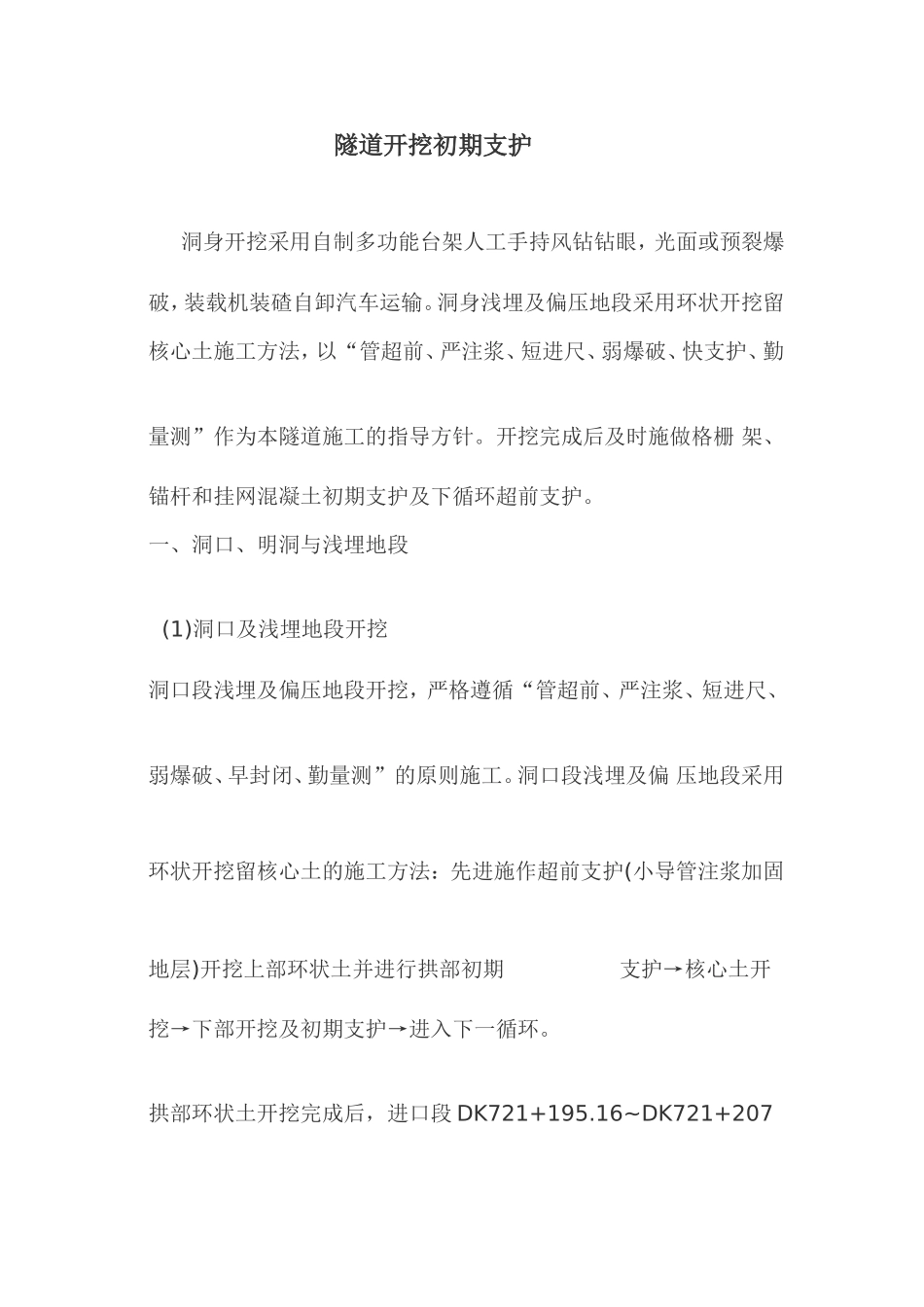

隧道开挖初期支护洞身开挖采用自制多功能台架人工手持风钻钻眼，光面或预裂爆破，装载机装碴自卸汽车运输。洞身浅埋及偏压地段采用环状开挖留核心土施工方法，以“管超前、严注浆、短进尺、弱爆破、快支护、勤量测”作为本隧道施工的指导方针。开挖完成后及时施做格栅架、锚杆和挂网混凝土初期支护及下循环超前支护。一、洞口、明洞与浅埋地段(1)洞口及浅埋地段开挖洞口段浅埋及偏压地段开挖，严格遵循“管超前、严注浆、短进尺、弱爆破、早封闭、勤量测”的原则施工。洞口段浅埋及偏压地段采用环状开挖留核心土的施工方法：先进施作超前支护(小导管注浆加固地层)开挖上部环状土并进行拱部初期支护→核心土开挖→下部开挖及初期支护→进入下一循环。拱部环状土开挖完成后，进口段DK721+195.16~DK721+207明挖段边坡采用锚喷护：喷C20砼厚10cm，Φ22砂浆锚杆4m∕根，间距1.0m，交错布置。检查修整断面，按设计架立格栅钢架、安设纵向连接筋，网架架立完成后要进行中线、高程及净空尺寸检查(施工误差，预留变形量为钢架加工及架立时所必需考虑的)。经检查合格后，及时在钢架与围岩间设置砼垫块，施作系统锚杆、挂钢筋网、复喷砼至设计厚度。钢筋网采用φ6钢筋，网格间距25×25cm。DK721+207明暗分界处直立开挖防护。拱部初期支护施工完后，开挖核心土。如果拱部监控量测变形较大或有扩大趋势时，在监理工程师许可下可适当加设初期，以确保施工安全。核心土开挖完成后，进行下部开挖，采用跳槽方式开挖。开挖完成后，及时初喷砼，同时接长格栅拱架，施工系统锚杆，挂网，复喷砼至设计厚度。进入下一循环。施工时为确保安全，施工前备用一定数量为止围岩松动坍塌的钢构件，钢构件采用定型工字钢制作，结构形式及其连接方式应简单牢固，易于装卸、使用。同时备用足够数量的超前小导管，在围岩极为破碎时，在监理工程师许可下，可根据实际情况加密、加长或全断面布设超前注浆小导管。(2)Ⅳ类围岩段施工Ⅳ类围岩采用中导洞贯通后施作中隔墙，主洞全断面开挖或上下台阶开挖的施工方法。开挖完成后，初喷砼5cm，检查修整断面，径向锚杆、钢筋网、复喷砼至设计厚度，进入下一循环。二、施工初期支护方法1、锚杆施工方法洞身开挖完经初喷砼后，先由测量人员用油漆按设计标定锚杆位置。锚杆采用手持风钻进行钻孔，钻孔完成后，需进行检查，发现不合格的孔应补钻。锚杆必须与岩体主结构面成较大角度布置，当主结构面不明显时，与隧道周边轮廓垂直呈梅花形布置。锚杆的钻孔及其安装方法应经监理工程师批准，锚杆的钻孔应圆直，空口岩面应平整，钻孔应于岩面垂直。注浆锚杆的注浆材料、所使用的外加剂、拌和方法、注浆压力、设备和注浆方法都应严格按监理工程师批准，一般注浆压力为0.5—1.0Mpa，终压为2.0—2.5Mpa。在孔中锚定锚杆后，将锚杆伸至规定的轴向荷载。每根锚杆的抗拔力不得低于设计规定，并不应低于50KN，每300根锚杆必须抽样一组进行抗拔立试验，每组不少于3根，并符合《锚杆喷射混凝土支护技术规范》(GBJ--85)的规定。2、喷砼施工方法隧道开挖完成后应立即对岩面喷射砼，以防岩体发生松驰。喷射砼采用湿喷工艺，在喷射砼前用压缩空气或压力水将所的待喷面吹净，吹除喷砼面上的松散杂质或石粉。砼由预制厂生产采用强制搅拌机拌合，砼输送车运输送入湿喷机料斗由砼喷射手向待待喷面喷射。喷射要用先下后上S型喷射方式分层喷射，并在喷射砼达到凝后方可喷射下一层。喷射时要注意严格控制风压同时保证喷射速度适当，使喷嘴与受喷面保持适当距离(0.6~1.2m)，喷射角度尽量接近90。，正确掌握喷射顺序，不使角隅钢筋前面出现蜂窝或砂襄，发现出现此现象时，及时清除受喷面上的砂襄或下垂的混凝土，以便重新喷射，喷射砼质量及厚度不小于现行规范规定和设计要求，喷射工作结束后要认真清洗喷嘴。3、超前小导管注浆施工方法按设计架立拱部钢架经检查合格后，施作定位锚杆之后，在钢架上标定小导管施作位置，利用手持风造孔，并按设计严格控制外插角，再用风钻将已加工好的钢花管顶入，尾部与钢架焊成整体；用塑料胶泥封堵孔口及周转裂隙，必要时注浆前先行应对工作面及5m内坑道进行喷砼封闭做...
