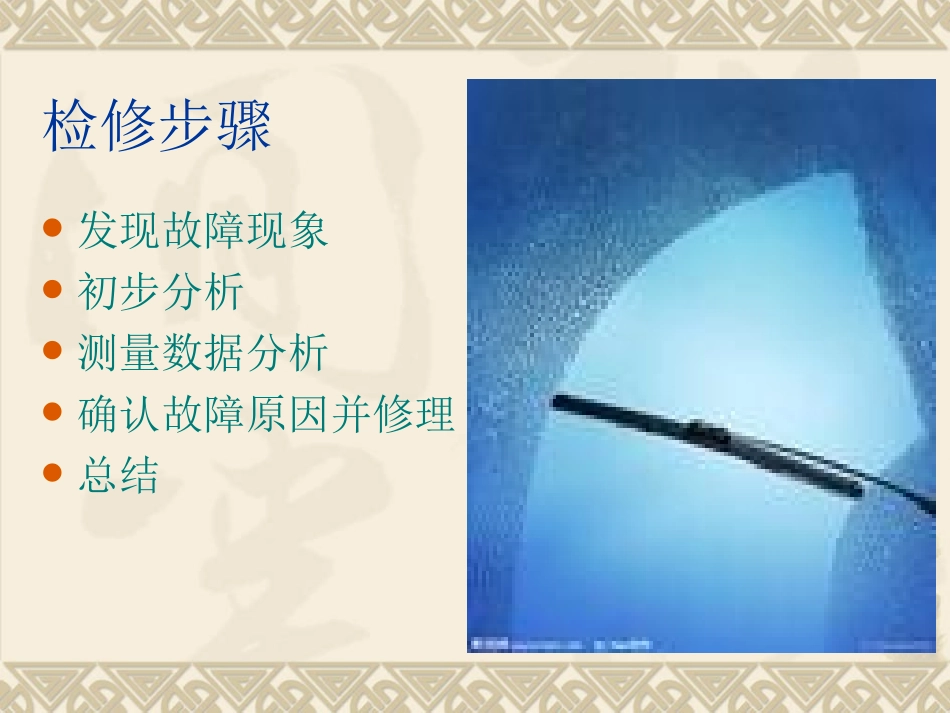

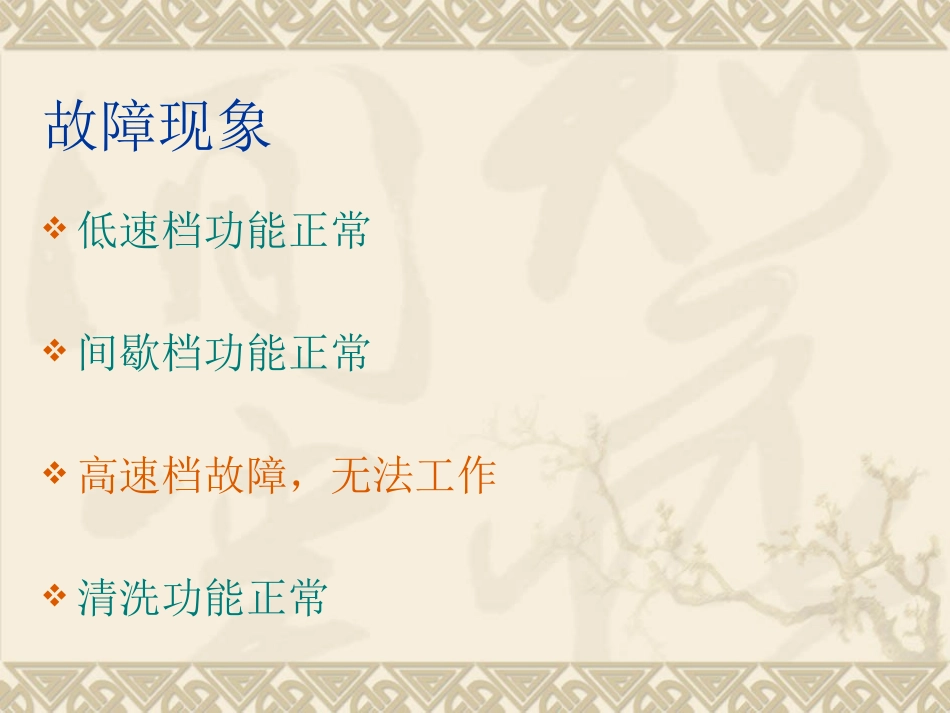

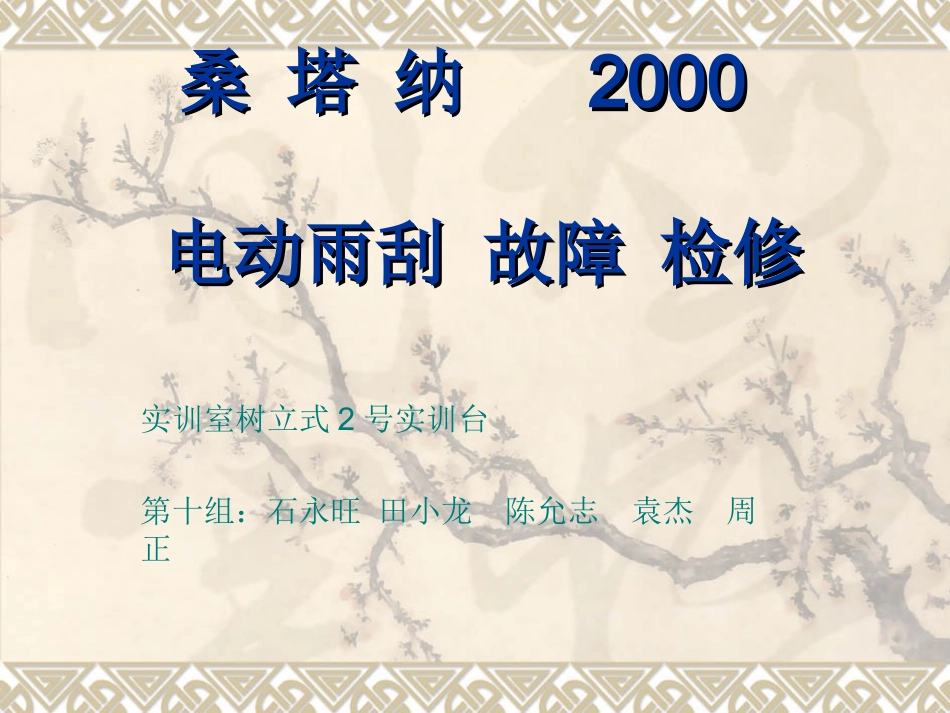

桑塔纳桑塔纳20002000电动雨刮故障检修电动雨刮故障检修实训室树立式2号实训台第十组：石永旺田小龙陈允志袁杰周正检修步骤发现故障现象初步分析测量数据分析确认故障原因并修理总结故障现象低速档功能正常间歇档功能正常高速档故障，无法工作清洗功能正常初步分析从电路图上看低速与间歇档共用同一电路，高速档单独一条电路控制。低速档及间歇档正常运转，则保险丝之前的电路以及电机后的搭铁部分都是完好的。从电路图及测量得知2号端口是高速档端口，1,3,4号端口为低速与间歇档电路端口。测量数据右图为所测车雨刷电路图可辅助测量数据及分析故障测量数据及分析打开点火开关，调至高速档。测得电机电压是0v，且测电机通断性为通路。分析:电机通路说明电机无故障，且电压为0v说明电机以外有故障，又因为搭铁部分正常，保险丝前正常。故得故障可能如下：1：保险丝至开关间线断路2：开关高数档触点烧蚀，接触不良3：开关至电机间线断路测量数据及分析调至高速档，测量开关通断。得开关通路正常。调至高速档，测量保险丝到开关通断，得此间线路通路正常。调至高速档，测量开关到2号端口通断，得此间线路不通。故判断此间断路。确认故障原因并修理经检测分析知是开关到2号接头之间断路用跨接线跨接检验若跨接后恢复正常则判断正确便可更换此间接线若跨接后故障依旧则重新分析判断必要时重新测量数据总结依据故障现象初步分析可精确检测范围电路图的分析有助于排除故障数据测量要针对性，要准确要依据实际情况（无工具故障时）仔细分析
