任务5 综合布线工程需求分析VIP专享VIP免费

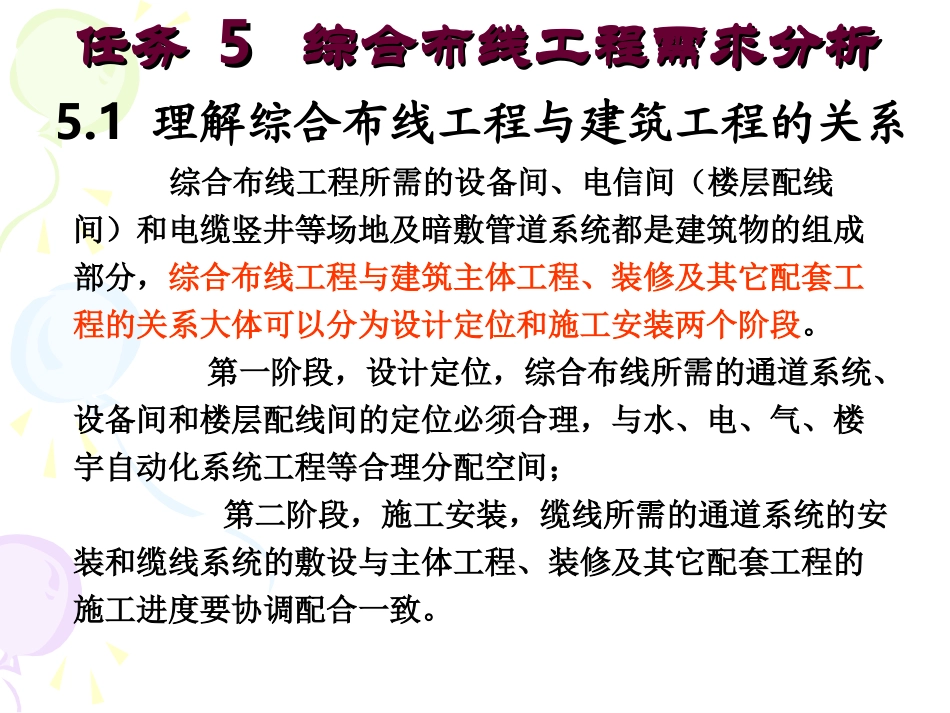

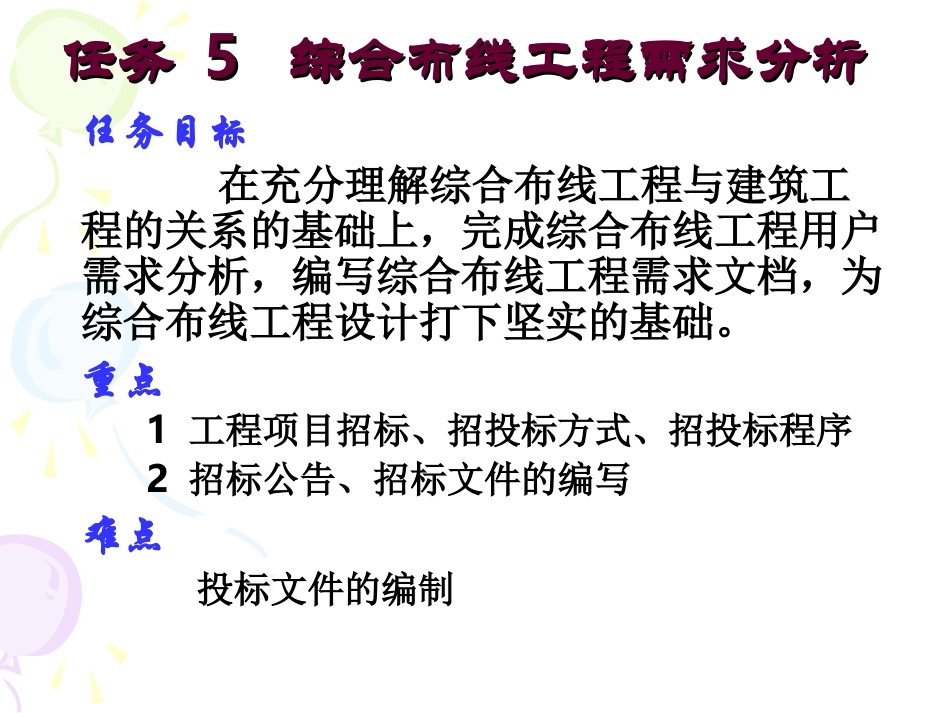

任务任务55综合布线工程需求分析综合布线工程需求分析任务目标在充分理解综合布线工程与建筑工程的关系的基础上，完成综合布线工程用户需求分析，编写综合布线工程需求文档，为综合布线工程设计打下坚实的基础。重点1工程项目招标、招投标方式、招投标程序2招标公告、招标文件的编写难点投标文件的编制任务任务55综合布线工程需求分析综合布线工程需求分析5.1理解综合布线工程与建筑工程的关系5.2综合布线工程用户需求分析5.3建筑物现场勘查5.4综合布线工程需求分析的结果描述任务任务55综合布线工程需求分析综合布线工程需求分析综合布线工程所需的设备间、电信间（楼层配线间）和电缆竖井等场地及暗敷管道系统都是建筑物的组成部分，综合布线工程与建筑主体工程、装修及其它配套工程的关系大体可以分为设计定位和施工安装两个阶段。第一阶段，设计定位，综合布线所需的通道系统、设备间和楼层配线间的定位必须合理，与水、电、气、楼宇自动化系统工程等合理分配空间；第二阶段，施工安装，缆线所需的通道系统的安装和缆线系统的敷设与主体工程、装修及其它配套工程的施工进度要协调配合一致。5.1理解综合布线工程与建筑工程的关系5.15.1理解综合布线工程与建筑工程的关系理解综合布线工程与建筑工程的关系1.通信线路引入房屋建筑部分综合布线系统都需对外连接，其通信线路的建筑方式应采用地下管道引入，以保证通信安全可靠，具体配合的内容有以下两个方面。第一，地下管道引入建筑物的路由和位置，应与房屋建筑设计单位协商决定。根据建筑物的结构和平面布置，选择合适的位置施工引上通道，并且与其他设施的管线之间不会有互相影响或矛盾等因素存在。譬如地下管道引入部分有可能承受房屋建筑的压力时，应建议在房屋建筑设计中改变技术方案或另选路由及位置，也可建议采用钢筋混凝土过梁或钢管等方式，以解决通信线路免受压力的问题。第二，引入管道的管孔数量或预留洞孔尺寸除满足正常使用需要外，应适当考虑备用量。为了保证通信安全和有利于维护管理，要求建筑设计和施工单位在引入管道或预留洞孔的四周，应作好防水和防潮等技术措施,以免污水和潮气进入房屋。为此，预留管道管孔需用堵塞头封堵，管孔四周应使用防水材料和水泥砂浆密封。一、理解综合布线工程与土建工程的关系5.15.1理解综合布线工程与建筑工程的关系理解综合布线工程与建筑工程的关系2.设备间部分设备间是综合布线系统中的枢纽部分，建筑物配线架均设于每栋楼的专用设备间内。首先,设备间的设置及其位置，可考虑与监控机房合用，以节省机房空间。如是综合布线系统专用的设备间，要求建筑设计中将其尽量安排在邻近引入管道和电缆竖井处的合理位置，有合适的缆线出入路由，尽量减小干线缆线的长度，便于施工且节省投资。其次，设备间的面积应根据室内所有通信设备的数量、规格尺寸和网络结构等因素综合考虑，并留有一定的人员操作和活动面积，一般不应小于10m2。再次，在设备间内不得有煤气管、上下水管等管线，以免对通信设备产生危害。其他如光线、温度、相对湿度、防火和防尘要求以及交流电源等，都需向建筑设计单位提出建设标准的具体内容，以求满足通信需要。一、理解综合布线工程与土建工程的关系5.15.1理解综合布线工程与建筑工程的关系理解综合布线工程与建筑工程的关系3.建筑物主干布线部分综合布线系统的干线子系统缆线需从设备间经弱电井或其它垂直通道到达各楼层配线间（电信间）形成垂直的主干布线。在建筑设计时，对垂直桥架规格和管路的数量及其工艺要求，应与综合布线系统设计互相配合，共同研究确定。4.楼层配线布线部分综合布线系统的配线子系统主要分布在建筑物中的各个楼层，几乎覆盖各个楼层的所有房间，它是综合布线系统中最为繁杂，但非常重要的组成部分，具有分布广、涉及面宽、最临近用户等特点。因此，它与建筑设计和施工常有矛盾，必须协调配合。配线布线的路由、管、槽的规格、通信引出端的位置和数量应在建筑设计阶段共同设计确定好，在建筑主体施工过程中，注意交叉配合，安装到位。一、理解综合布线工程与土建工程的关系5.15.1理解综合布线工程与建筑工程的关系理解综合布线工...
