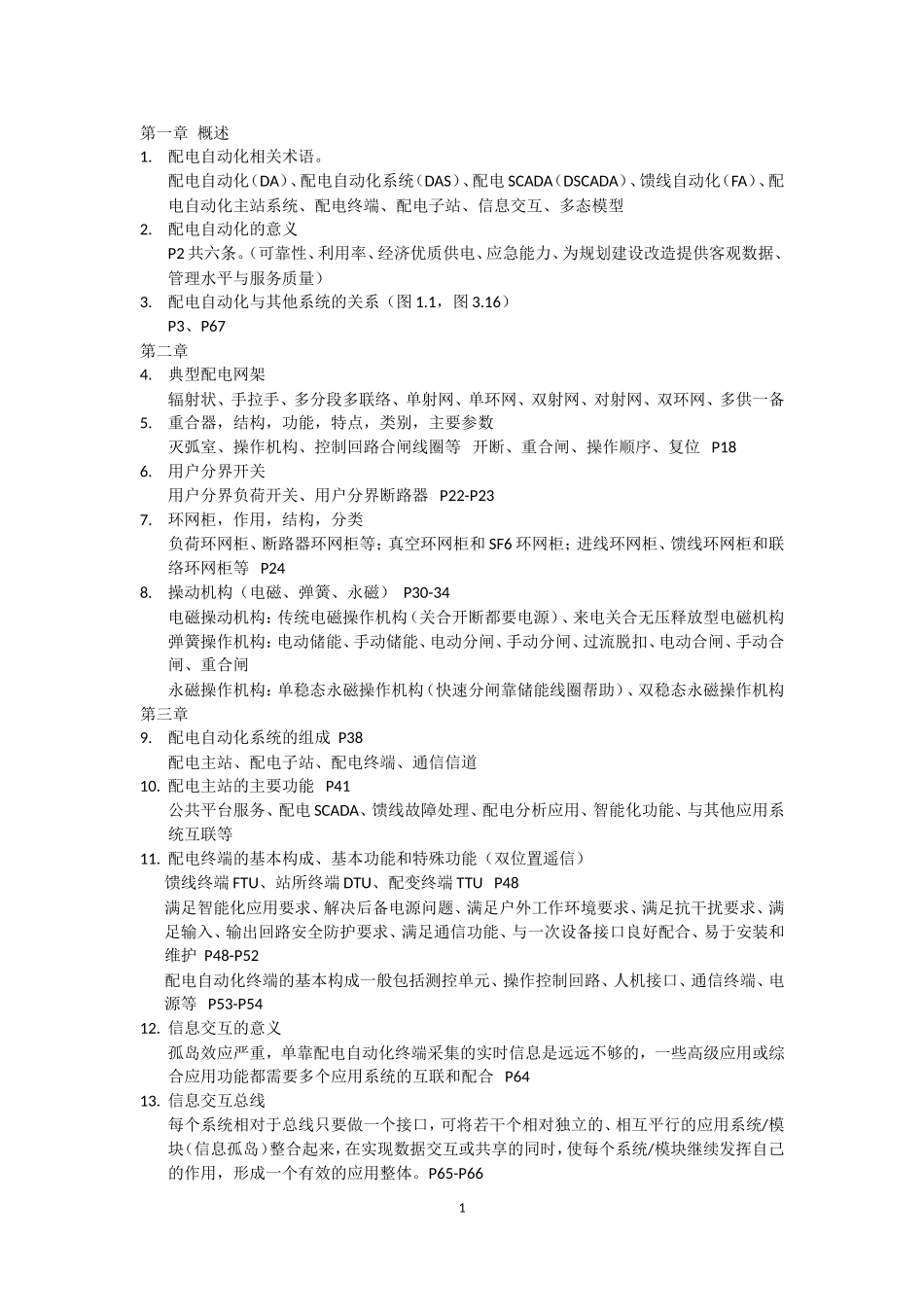

第一章概述1.配电自动化相关术语。配电自动化（DA）、配电自动化系统（DAS）、配电SCADA（DSCADA）、馈线自动化（FA）、配电自动化主站系统、配电终端、配电子站、信息交互、多态模型2.配电自动化的意义P2共六条。（可靠性、利用率、经济优质供电、应急能力、为规划建设改造提供客观数据、管理水平与服务质量）3.配电自动化与其他系统的关系（图1.1，图3.16）P3、P67第二章4.典型配电网架辐射状、手拉手、多分段多联络、单射网、单环网、双射网、对射网、双环网、多供一备5.重合器，结构，功能，特点，类别，主要参数灭弧室、操作机构、控制回路合闸线圈等开断、重合闸、操作顺序、复位P186.用户分界开关用户分界负荷开关、用户分界断路器P22-P237.环网柜，作用，结构，分类负荷环网柜、断路器环网柜等；真空环网柜和SF6环网柜；进线环网柜、馈线环网柜和联络环网柜等P248.操动机构（电磁、弹簧、永磁）P30-34电磁操动机构：传统电磁操作机构（关合开断都要电源）、来电关合无压释放型电磁机构弹簧操作机构：电动储能、手动储能、电动分闸、手动分闸、过流脱扣、电动合闸、手动合闸、重合闸永磁操作机构：单稳态永磁操作机构（快速分闸靠储能线圈帮助）、双稳态永磁操作机构第三章9.配电自动化系统的组成P38配电主站、配电子站、配电终端、通信信道10.配电主站的主要功能P41公共平台服务、配电SCADA、馈线故障处理、配电分析应用、智能化功能、与其他应用系统互联等11.配电终端的基本构成、基本功能和特殊功能（双位置遥信）馈线终端FTU、站所终端DTU、配变终端TTUP48满足智能化应用要求、解决后备电源问题、满足户外工作环境要求、满足抗干扰要求、满足输入、输出回路安全防护要求、满足通信功能、与一次设备接口良好配合、易于安装和维护P48-P52配电自动化终端的基本构成一般包括测控单元、操作控制回路、人机接口、通信终端、电源等P53-P5412.信息交互的意义孤岛效应严重，单靠配电自动化终端采集的实时信息是远远不够的，一些高级应用或综合应用功能都需要多个应用系统的互联和配合P6413.信息交互总线每个系统相对于总线只要做一个接口，可将若干个相对独立的、相互平行的应用系统/模块（信息孤岛）整合起来，在实现数据交互或共享的同时，使每个系统/模块继续发挥自己的作用，形成一个有效的应用整体。P65-P66114.交互内容P66-P6715.停电管理系统P67-P6916.实现形式的特征（无主站、小型、中型、大型）无主站系统是指基于就地检测和控制技术的馈线自动化系统。对实时信息接入量小于10万点的配电自动化实施地区（城市），可以仅选用基本功能来设计和构建配电自动化系统对于实时信息接大入量在10万-50万点的配电自动化实施地区（城市），称为中型系统。对于实时信息接人量大于50万点的配电自动化实施地区（城市），可以选用“基本功能十扩展功能（配电应用及智能化部分）和信息交互功能”来设计和构建配电自动化系统。第四章17.构建IP网络为发展方向基于IP的通信业务流量比重越来越大，视频、语音和数据等多种业务混合传送已经成为发展的趋势，因此，配网在电力终端通信接入网的建设规划，网络结构、网络基础和网络技术体制等方面，都应明确以构建IP网络为发展方向。18.OAN、PON、AON、EPONP73光纤接入网（OAN）是指在接入网中采用光纤作为主要传输媒质来实现信息传送的网络形式，即在ITU-T接入网建议G.902中业务节点接口（SNI）和用户网络接口（UNI）之间全部或部分采用光纤传输技术的接入网。主要由网络侧的光线路终端（OLT）、用户侧的光网络单元（ONU）和中间的光分配网络（ODN）组成。从系统配置上可将OAN分为无源光网络（PON）和有源光网络（AON）。从传送信号数据格式可将PON分为基于ATM的APON、基于Ethernet的EPON和千兆比特兼容的GPON等，目前商用化程度较高的是EPON19.PON的结构星形、总线形和环形等。20.OLT与ONU的典型通信方法下行数据信号使用1490nm波长，上行数据信号采用1310nm波长的单纤双工模式，下行采用广播方式或时分复用（TDM），上行一般采用时分多址（TDMA）。按照标准规定，OLT与ONU之间的物理距离不得少于20km。21.工业以太网的问题P74（1）传输的不确...
