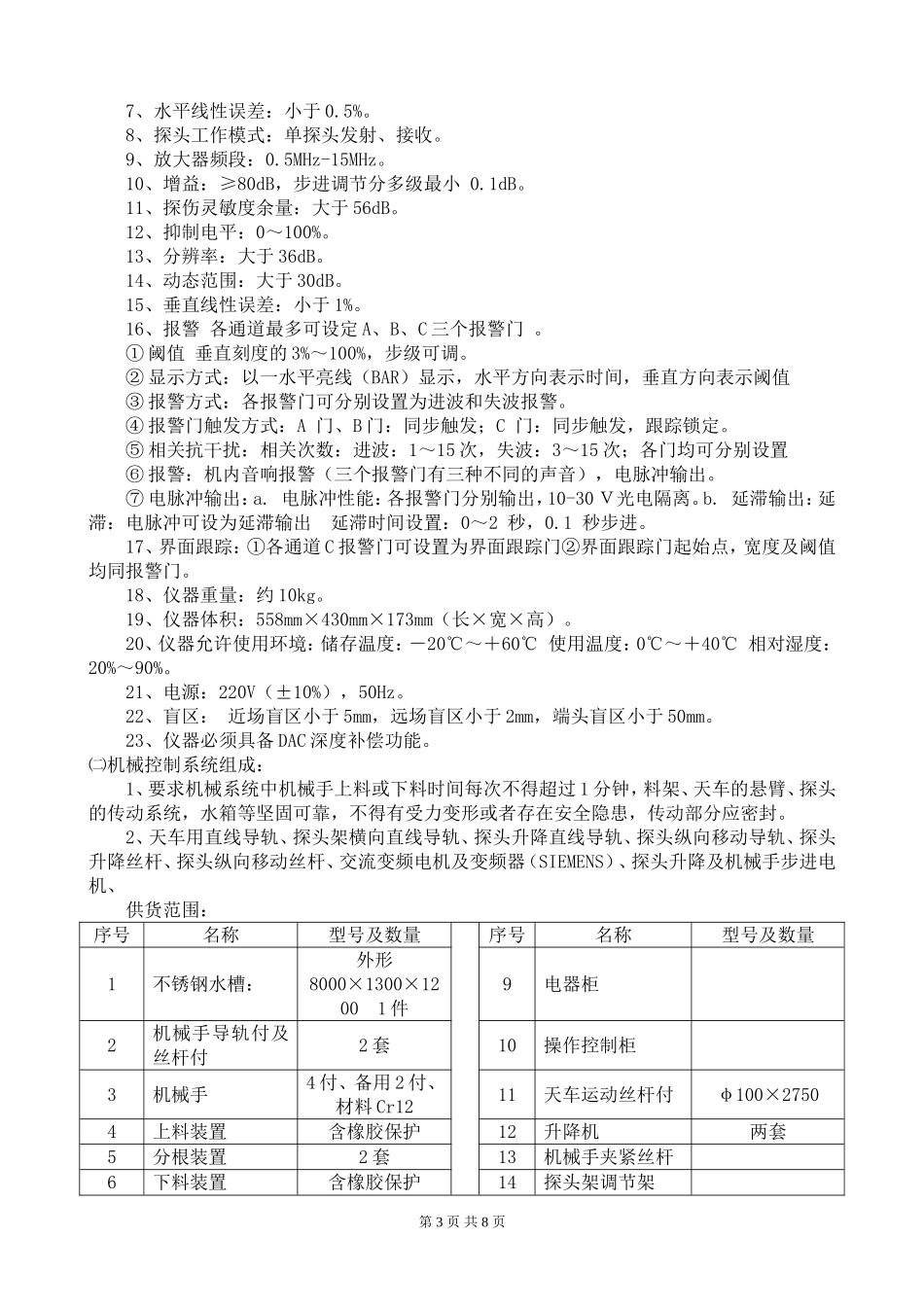

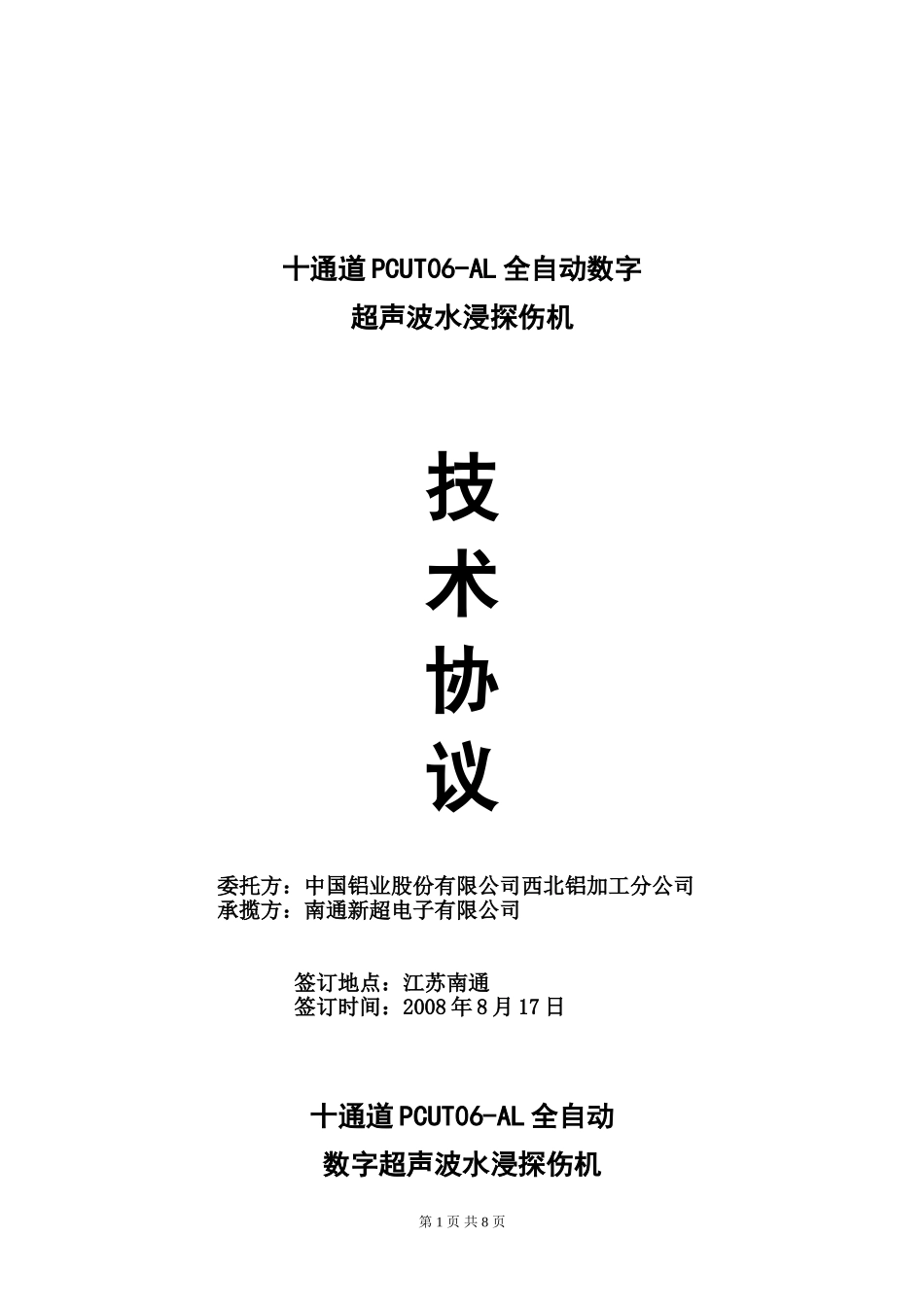

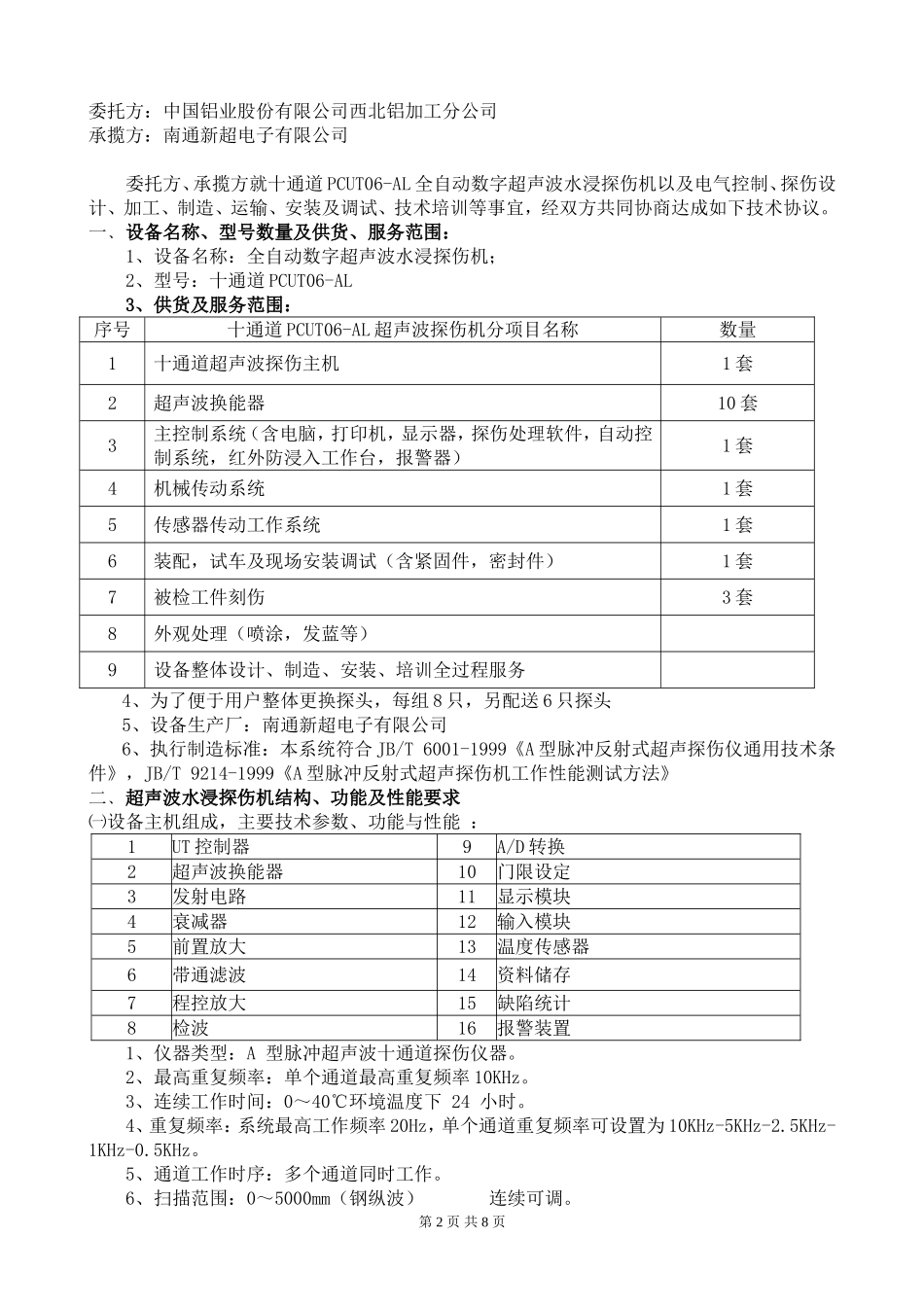

十通道PCUT06-AL全自动数字超声波水浸探伤机技术协议委托方：中国铝业股份有限公司西北铝加工分公司承揽方：南通新超电子有限公司签订地点：江苏南通签订时间：2008年8月17日十通道PCUT06-AL全自动数字超声波水浸探伤机第1页共8页委托方：中国铝业股份有限公司西北铝加工分公司承揽方：南通新超电子有限公司委托方、承揽方就十通道PCUT06-AL全自动数字超声波水浸探伤机以及电气控制、探伤设计、加工、制造、运输、安装及调试、技术培训等事宜，经双方共同协商达成如下技术协议。一﹑设备名称、型号数量及供货、服务范围：1、设备名称：全自动数字超声波水浸探伤机；2、型号：十通道PCUT06-AL3、供货及服务范围：序号十通道PCUT06-AL超声波探伤机分项目名称数量1十通道超声波探伤主机1套2超声波换能器10套3主控制系统（含电脑，打印机，显示器，探伤处理软件，自动控制系统，红外防浸入工作台，报警器）1套4机械传动系统1套5传感器传动工作系统1套6装配，试车及现场安装调试（含紧固件，密封件）1套7被检工件刻伤3套8外观处理（喷涂，发蓝等）9设备整体设计、制造、安装、培训全过程服务4、为了便于用户整体更换探头，每组8只，另配送6只探头5、设备生产厂：南通新超电子有限公司6、执行制造标准：本系统符合JB/T6001-1999《A型脉冲反射式超声探伤仪通用技术条件》，JB/T9214-1999《A型脉冲反射式超声探伤机工作性能测试方法》二﹑超声波水浸探伤机结构、功能及性能要求㈠设备主机组成，主要技术参数、功能与性能：1UT控制器9A/D转换2超声波换能器10门限设定3发射电路11显示模块4衰减器12输入模块5前置放大13温度传感器6带通滤波14资料储存7程控放大15缺陷统计8检波16报警装置1、仪器类型：A型脉冲超声波十通道探伤仪器。2、最高重复频率：单个通道最高重复频率10KHz。3、连续工作时间：0～40℃环境温度下24小时。4、重复频率：系统最高工作频率20Hz，单个通道重复频率可设置为10KHz-5KHz-2.5KHz-1KHz-0.5KHz。5、通道工作时序：多个通道同时工作。6、扫描范围：0～5000mm（钢纵波）连续可调。第2页共8页7、水平线性误差：小于0.5%。8、探头工作模式：单探头发射、接收。9、放大器频段：0.5MHz-15MHz。10、增益：≥80dB，步进调节分多级最小0.1dB。11、探伤灵敏度余量：大于56dB。12、抑制电平：0～100%。13、分辨率：大于36dB。14、动态范围：大于30dB。15、垂直线性误差：小于1%。16、报警各通道最多可设定A、B、C三个报警门。①阈值垂直刻度的3%～100%，步级可调。②显示方式：以一水平亮线（BAR）显示，水平方向表示时间，垂直方向表示阈值③报警方式：各报警门可分别设置为进波和失波报警。④报警门触发方式：A门、B门：同步触发；C门：同步触发，跟踪锁定。⑤相关抗干扰：相关次数：进波：1～15次，失波：3～15次；各门均可分别设置⑥报警：机内音响报警（三个报警门有三种不同的声音），电脉冲输出。⑦电脉冲输出：a.电脉冲性能：各报警门分别输出，10-30Ｖ光电隔离。b.延滞输出：延滞：电脉冲可设为延滞输出延滞时间设置：0～2秒，0.1秒步进。17、界面跟踪：①各通道C报警门可设置为界面跟踪门②界面跟踪门起始点，宽度及阈值均同报警门。18、仪器重量：约10kg。19、仪器体积：558mm×430mm×173mm（长×宽×高）。20、仪器允许使用环境：储存温度：－20℃～＋60℃使用温度：0℃～＋40℃相对湿度：20%～90%。21、电源：220V（±10%），50Hz。22、盲区：近场盲区小于5mm，远场盲区小于2mm，端头盲区小于50mm。23、仪器必须具备DAC深度补偿功能。㈡机械控制系统组成：1、要求机械系统中机械手上料或下料时间每次不得超过1分钟，料架、天车的悬臂、探头的传动系统，水箱等坚固可靠，不得有受力变形或者存在安全隐患，传动部分应密封。2、天车用直线导轨、探头架横向直线导轨、探头升降直线导轨、探头纵向移动导轨、探头升降丝杆、探头纵向移动丝杆、交流变频电机及变频器（SIEMENS）、探头升降及机械手步进电机、供货范围：序号名称型号及数量序号名称型号及数量1不锈钢水槽：外形8000×1300×12001件9电器柜2机械手导轨付及丝杆付2套10操作控制柜3机械手4付、备用2付、材料Cr1...
