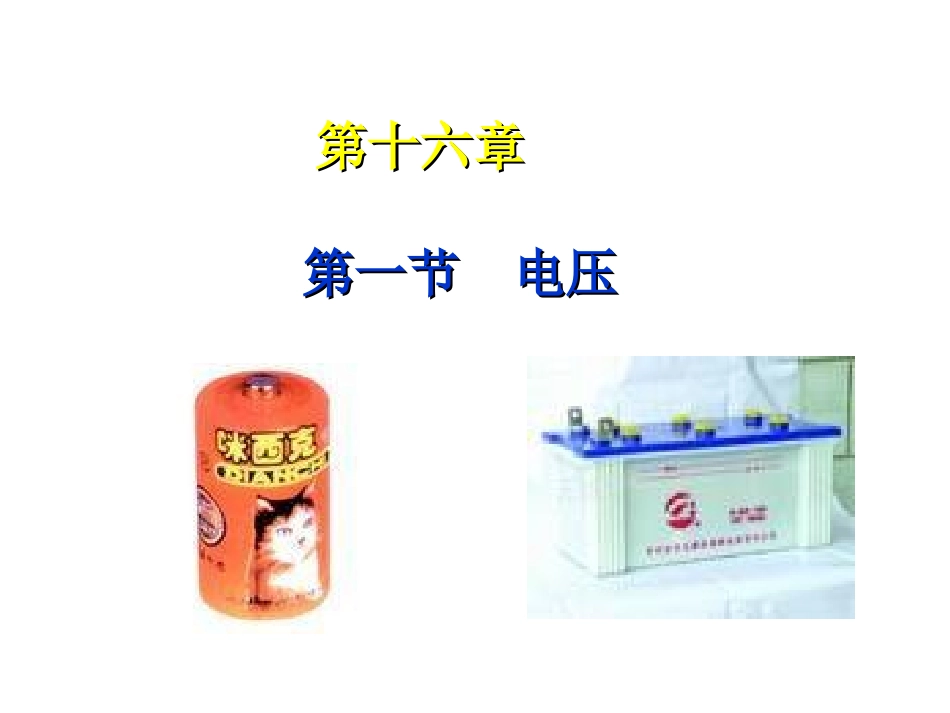

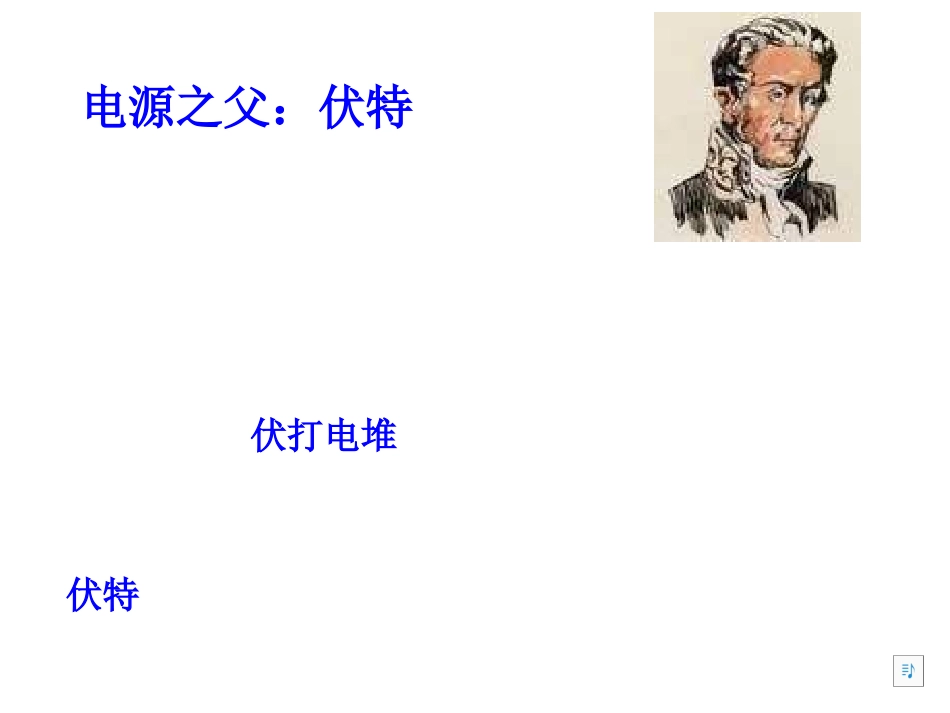

第十六章第十六章第一节电压第一节电压电源之父：伏特伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。1、电源是提供电压的装置，电压是形成电流的原因。2、单位是：伏特简称伏（V）常用单位千伏（kV），毫伏（mV）一、电压U1kV=103V1V=10mV身边的电压值照明电路：220V蓄电池组串联：6V干电池：1.5V产生闪电时的电压：104～109V大型发电机：1.5×104V记住几种常见的电压：记住几种常见的电压：①①11节干电池：节干电池：______V______V②②11节蓄电池：节蓄电池：______V______V③③家庭电路：家庭电路：_______V_______V④④对人体安全电压：对人体安全电压：_________V_________V⑤⑤手机电池电压：手机电池电压：__________VV1.52220不高于363.6二、电压的测量——电压表1.符号：2.作用：测量电路两端的电压的仪表3.量程：0-3V；0-15V分度值：0.1V；0.5V二.电压的测量——电压表2051015013315V电压表的读数2051015013315V2051015013315V2051015013315V三、电压表的正确使用1、电压表要并联在被测电路的两端；2、必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；3、被测电压不要超过电压表的量程；（事先不能估测出电压大小，用试触法）4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。电压表电流表不同点必须并联接入待测电路两端必须串联接入待测电路可以直接接在电源两极上此时示数即为电源电压绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源相同点都要注意零点校正“+”“-”“接线柱的接法，电流从+”“进-”出都需要先认清每个大格和每个小格表示的值，然后再读数.实验：练习使用电压表1、测量一节电池的电压2、测量三节串联电池的电压串联而成的电池组的电压串联而成的电池组的电压与每个电池的电压有与每个电池的电压有什么关系？串联而成的电池组的电压等于每个串联而成的电池组的电压等于每个电池的电压之和电池的电压之和若干相同的干电池串联总电压等于若干相同的干电池串联总电压等于n×1.5Vn×1.5V判断下列电压表的连接是否正确判断下列电压表的连接是否正确判断下列电压表分别测的是哪里的电压？L1L2练习256kV=V220mV=V2.8×104μV=mV2.56×1050.22281.单位换算：2.下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压C3.关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C4.下图是用电压表测量小灯泡电压的电路图，其中正确的是（）Ｂ5.如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？6.在图所示电路中，开关闭合后，会出现的后果是（）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏D7.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是()A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表L2L1321B8.如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路C
