如何用示波器安全测量市电？VIP免费

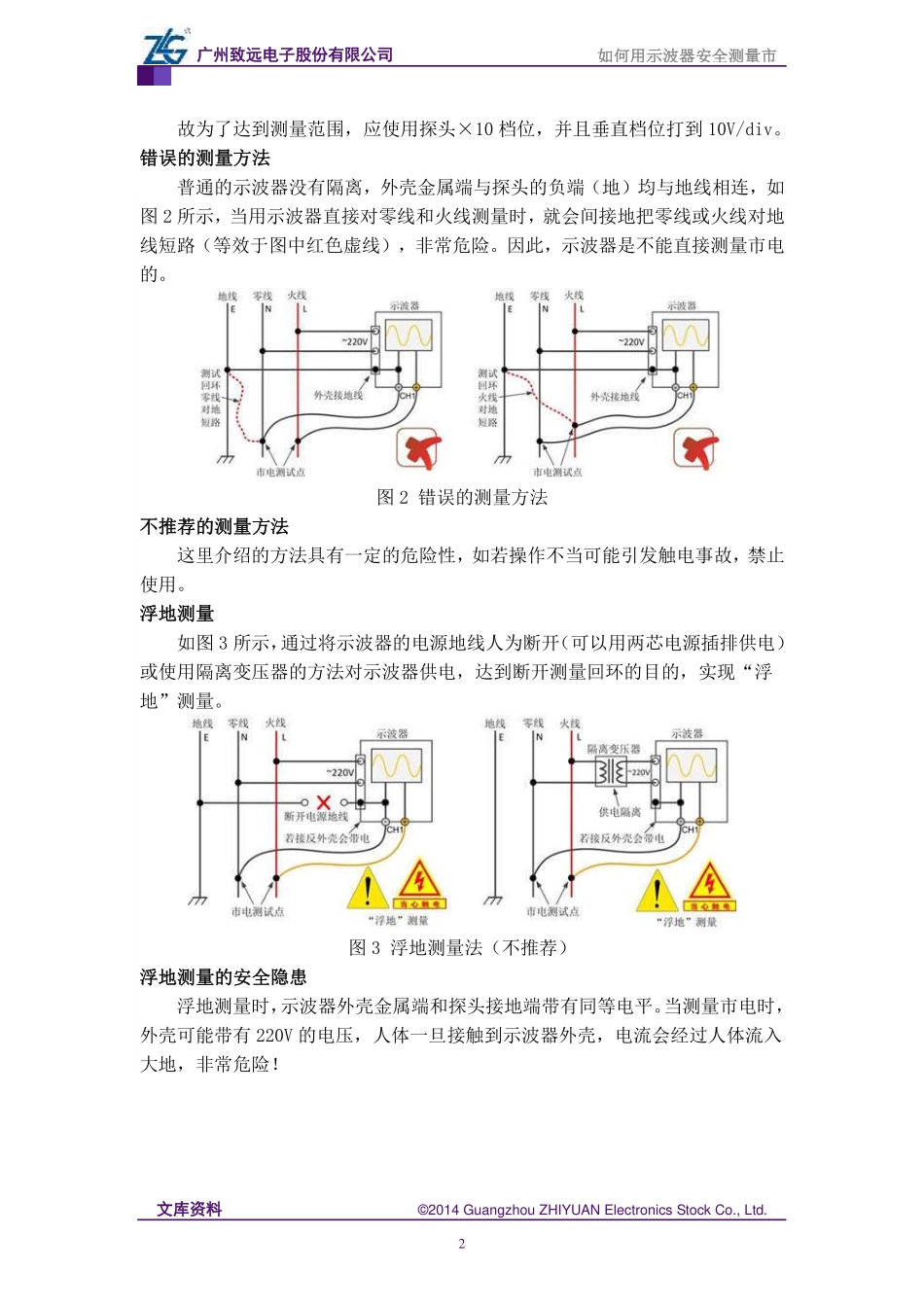

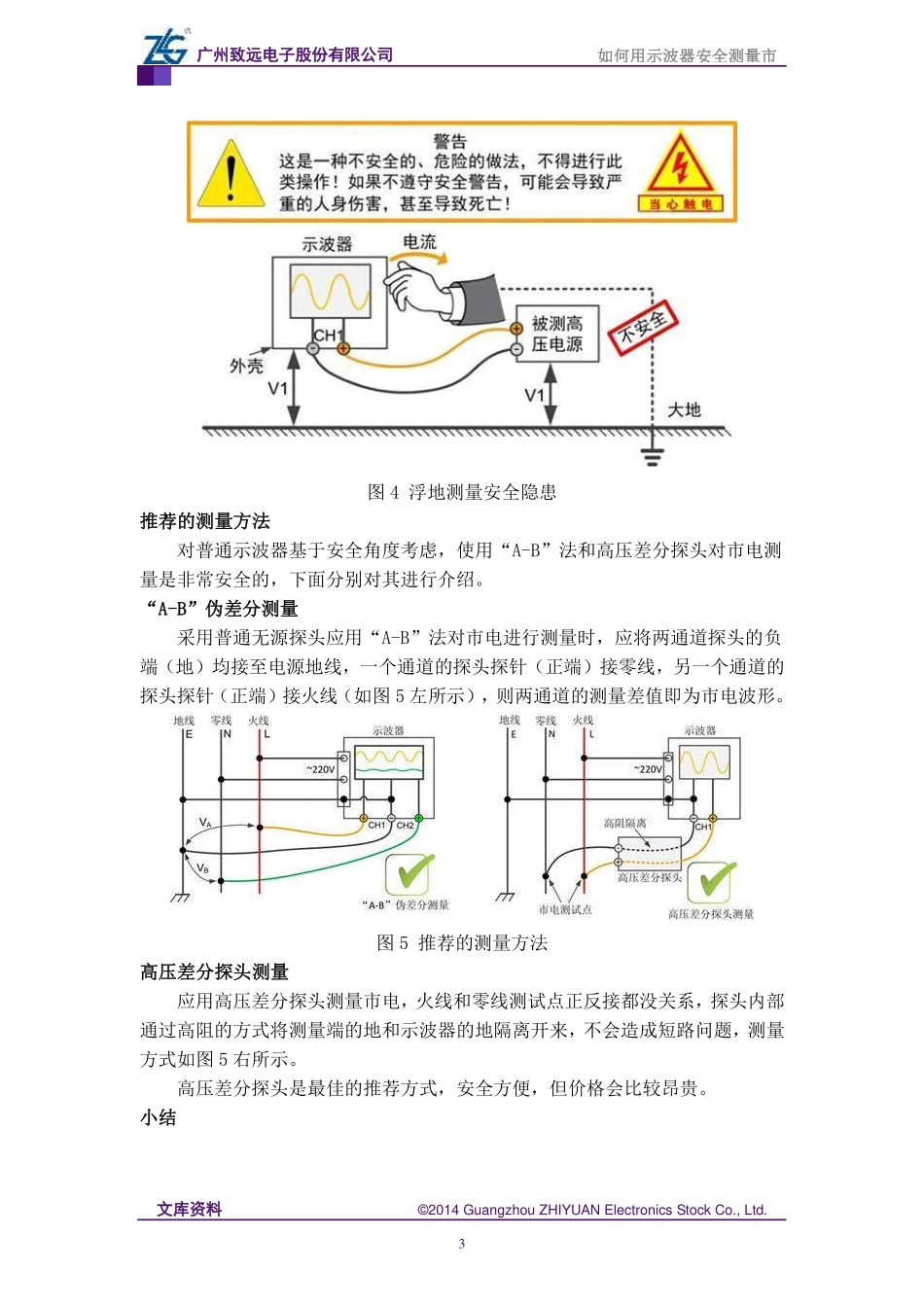

广州致远电子股份有限公司文库资料©2014GuangzhouZHIYUANElectronicsStockCo.,Ltd.1如何用示波器安全测量市电？如何用示波器安全测量市电？为什么我用示波器测量市电总是跳闸呢？为什么我测市电会把示波器烧了呢？示波器的地线与市电的零线、地线还有大地之间到底有怎样的关系呢？对于如何用示波器对市电进行安全地在ZDS2022示波器推广的过程中，经常有一线的工程师来与我们交流在市电测量上的一些疑惑，大致是以下几个问题：1、为什么我用示波器测量市电总是跳闸呢？2、为什么我测市电会把示波器烧了呢？3、示波器的地线与市电的零线、地线还有大地之间到底有怎样的关系呢？认知市电了解市电的供电线路及原理，有助于安全用电，安全测量！本文画了几个图，看懂了就会测量市电！火线、零线和地线我国的市电（居民用电）规格为交流220V@50Hz，供电线路由火线、零线和地线组成，它们的关系如图1所示。火线（L）：也称相线，由发电站或变电站提供，电压220V，人体接触会有危险；零线（N）：为火线提供回路，在发电站或变电站端接地；由于是远端接地，因此在居民楼用户端电位不一定为零，可能带弱电，但相对安全；地线（E）：零电势参考点，在居民楼用户端接大地，零电压，绝对安全。图1火线、零线和地线的关系使用示波器测量市电测量量程确认在进行市电测量时，应确认探头和示波器的电压量程是否满足测量需求。如广州致远电子的ZDS2022示波器，标配的探头在×10档位下具备CATII300Vrms安全等级；垂直档位最大为10V/格，垂直方向有8格，即最大电压测量范围为80V峰峰值，配合探头×10档，测量最大电压峰峰值为800V，可以测量220V市电。广州致远电子股份有限公司文库资料©2014GuangzhouZHIYUANElectronicsStockCo.,Ltd.2如何用示波器安全测量市电？故为了达到测量范围，应使用探头×10档位，并且垂直档位打到10V/div。错误的测量方法普通的示波器没有隔离，外壳金属端与探头的负端（地）均与地线相连，如图2所示，当用示波器直接对零线和火线测量时，就会间接地把零线或火线对地线短路（等效于图中红色虚线），非常危险。因此，示波器是不能直接测量市电的。图2错误的测量方法不推荐的测量方法这里介绍的方法具有一定的危险性，如若操作不当可能引发触电事故，禁止使用。浮地测量如图3所示，通过将示波器的电源地线人为断开（可以用两芯电源插排供电）或使用隔离变压器的方法对示波器供电，达到断开测量回环的目的，实现“浮地”测量。图3浮地测量法（不推荐）浮地测量的安全隐患浮地测量时，示波器外壳金属端和探头接地端带有同等电平。当测量市电时，外壳可能带有220V的电压，人体一旦接触到示波器外壳，电流会经过人体流入大地，非常危险！广州致远电子股份有限公司文库资料©2014GuangzhouZHIYUANElectronicsStockCo.,Ltd.3如何用示波器安全测量市电？图4浮地测量安全隐患推荐的测量方法对普通示波器基于安全角度考虑，使用“A-B”法和高压差分探头对市电测量是非常安全的，下面分别对其进行介绍。“A-B”伪差分测量采用普通无源探头应用“A-B”法对市电进行测量时，应将两通道探头的负端（地）均接至电源地线，一个通道的探头探针（正端）接零线，另一个通道的探头探针（正端）接火线（如图5左所示），则两通道的测量差值即为市电波形。图5推荐的测量方法高压差分探头测量应用高压差分探头测量市电，火线和零线测试点正反接都没关系，探头内部通过高阻的方式将测量端的地和示波器的地隔离开来，不会造成短路问题，测量方式如图5右所示。高压差分探头是最佳的推荐方式，安全方便，但价格会比较昂贵。小结广州致远电子股份有限公司文库资料©2014GuangzhouZHIYUANElectronicsStockCo.,Ltd.4如何用示波器安全测量市电？示波器作为一种很重要的测量仪器，我们应该正确、安全地使用。尤其在测量一些高压信号时，必须弄清各种信号线之间的关系，才能正确地连接被测信号，保证安全测量。
