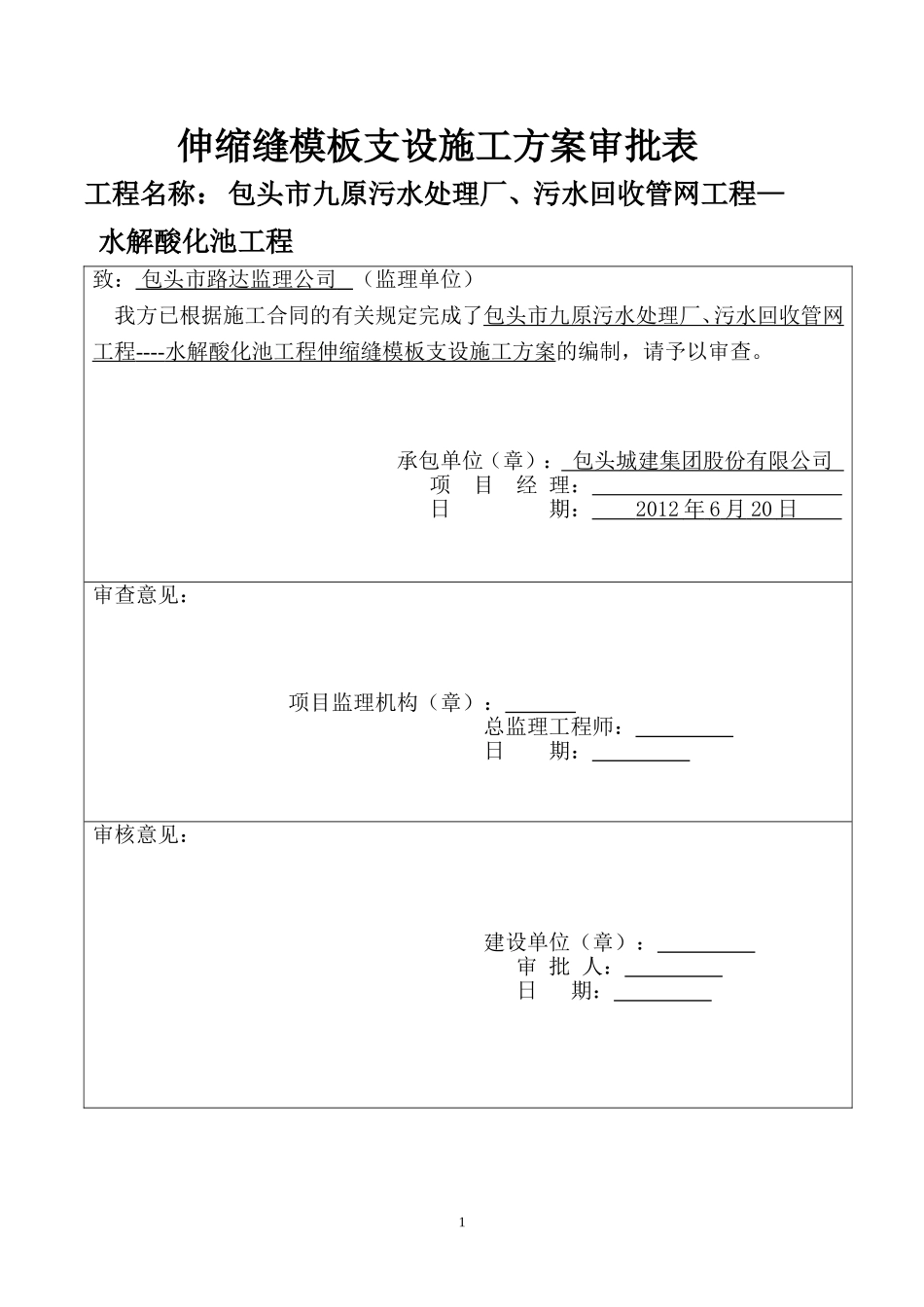

伸缩缝模板支设施工方案审批表工程名称：包头市九原污水处理厂、污水回收管网工程—水解酸化池工程致：包头市路达监理公司（监理单位）我方已根据施工合同的有关规定完成了包头市九原污水处理厂、污水回收管网工程----水解酸化池工程伸缩缝模板支设施工方案的编制，请予以审查。承包单位（章）：包头城建集团股份有限公司项目经理：日期：2012年6月20日审查意见：项目监理机构（章）：总监理工程师：日期：审核意见：建设单位（章）：审批人：日期：1包头市九原污水处理、污水回收及管网工程---水解酸化池伸缩缝模板支设施工方案编制单位：包头城建集团股份有限公司编制人:审核人：日期：一、工程概况：1.1建设概况2序号项目内容1.工程名称包头市九原污水处理、污水回收及管网工程2.工程地址九原国营林场3.建设单位包头市排水产业有限责任公司4设计单位华北设计院5监理单位包头市路达监理工程有限责任公司1.2建筑概况水解酸化池分为六个独立的单元，单元与单元之间有伸缩缝，底板伸缩缝为30mm，池壁间伸缩缝为330mm。每个单元的尺寸为:23.75m*25.9m，池体高度为6.97m。混凝土类型为C30P6F200防渗、抗冻混凝土。二、施工难点2.1本工程的施工难点为相距330mm两池壁的模板施工。具体原因如下：2.1.1、伸缩缝两侧剪力墙模板支设质量控制一直是一个难点，普遍无法保证池壁的平整度、垂直度以及砼密实度的质量。2.1.2、伸缩缝处模板支设难度较大，拆除模板难度更大，易造成模板遗留在变形缝内。2.1.3、保证伸缩缝的伸缩功能和抗震功能。2.1.4、该工程质量目标创优质结构工程。2.2平面示意图三、施工方案的确定3.1施工方案概述3.1.1水解酸化池结构平面图33.1.2先进行第六单元、第四单元、第二单元池壁混凝土的施工，靠已施工完毕后的一侧池壁敷设一层330mm厚的聚苯板（30kg/㎡，表面镶一层铁皮），可作业一侧采取单面支模系统进行施工。支撑系统为满堂脚手架。3.2.3第五单元、三单元、一单元池壁混凝土的施工，等第六单元、四单元、二单元池壁混凝土浇筑完毕后再进行施工。由于整个池壁总高为6.97米，池壁墙厚为450mm，为方便施工、减小混凝土浇筑时的自落高度及保证混凝土施工时整个支撑系统的安全性，池壁可以分2次施工。3.2施工方案的优缺点3.2.1、节省了部分木材但使用苯板做填充料大大增加了成本。3.2.2、填充料是弹性材料，虽然不能取出，但是不影响伸缩缝的结构功能。3.2.3、单面支模体系加固难度较大，需要搭设满堂红脚手架。3.2.4、苯板做填充料刚度不够，无法保证伸缩缝的结构尺寸和垂直度，靠钢筋一侧聚苯板表面镶一层铁皮，防止混凝土挤压。3.2.5大大加快了工程的施工进度。四、单侧支模施工方案4.1模板支撑：池壁模板采用组合木模板，单侧支设模板无法按要求设置防水丝杆，混凝土的侧压力完全由模板的背支撑来承受，模板的背楞及支撑设计如下：4.1.1水平背楞：模板立好后，先固定水平背楞。水平背楞采用双Φ48.5钢管，从底口向上，2m以下间距不大于400mm，2m以上间距不大于600mm；4.1.2竖向背楞：水平背楞固定好以后，再固定竖向背楞。竖向背楞也采用双Φ48.5钢管，间距不大于600mm；4.1.3支撑：竖向背楞固定好以后，在支撑线上绑上方木（保证能4够整体受力，且支撑牢靠），再将支撑（Φ48.5钢管）固定好，单侧支模体系如图1所示。4.2水平支撑体系为了保证支撑体系的稳定性，在此处底板上的满堂脚手架应连续布置，水平杆应伸至竖向背楞上，利用水平支撑与斜向支撑的相互受力，模板支撑系统的可靠性大大提高。4.3混凝土浇筑4.3.1由于池壁的较高，为方便施工和减小混凝土浇筑时的自落高度，墙体可以分2次施工，并且每次浇筑混凝土时都要分层浇筑，每层浇筑高度为600mm左右，严禁一次浇筑过高（易造成爆模或振捣不充分）。4.4施工技术控制重点：4.4.1为保证混凝土外观成型质量，池体模板采用18mm后酚醛树脂覆膜板，模板安装应固定，支撑应可靠，且位置准确；混凝土振捣时振捣棒不能直接碰触到池体模板，适时振捣，以防墙板变形。4.4.2底板混凝土浇筑时，先算准靠近池体处斜撑支模架的立杆位置，在底板混凝土浇筑前预埋Φ25螺纹钢筋，使支模架立杆套在上面，设置纵、横向扫地杆，...
