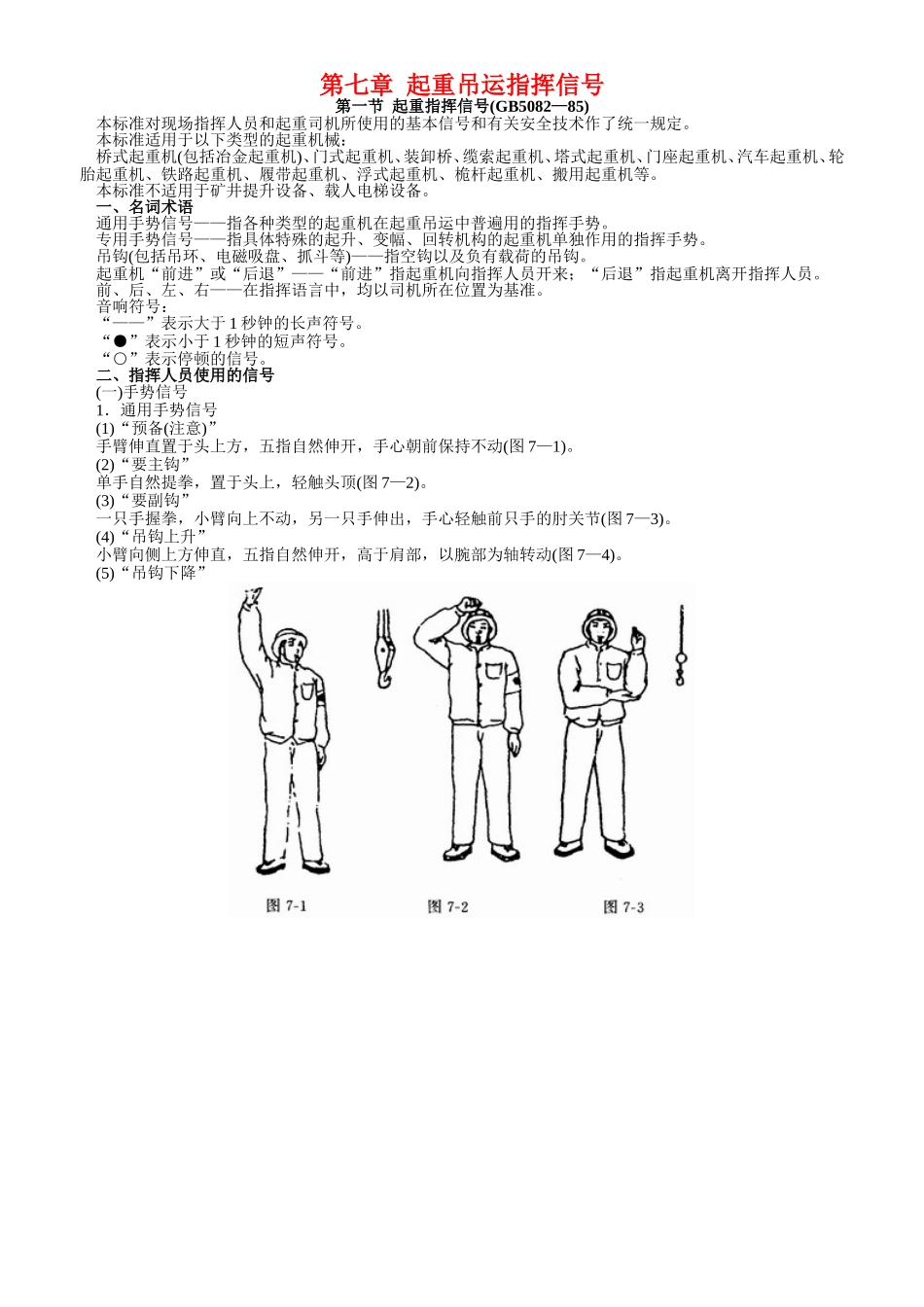

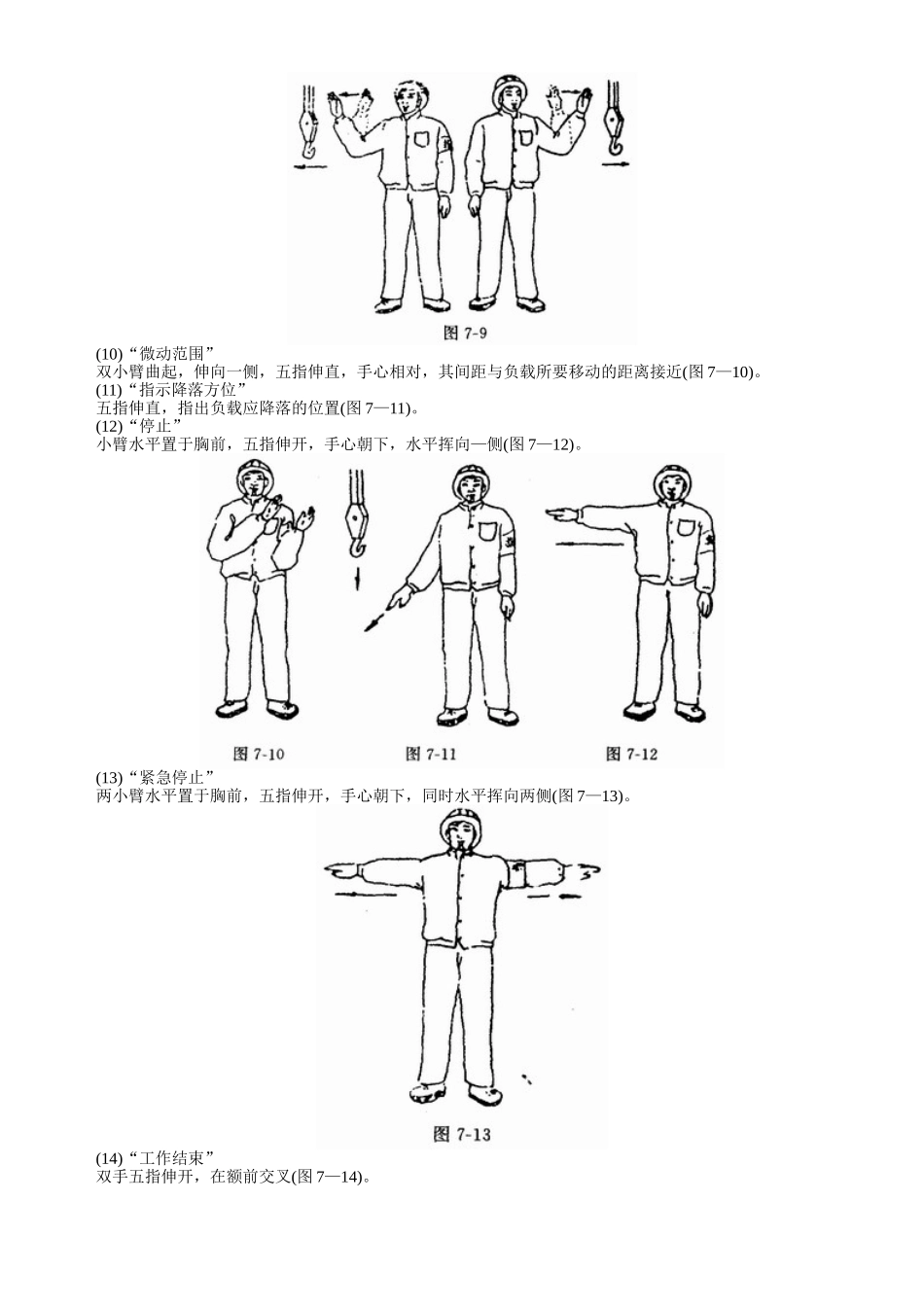

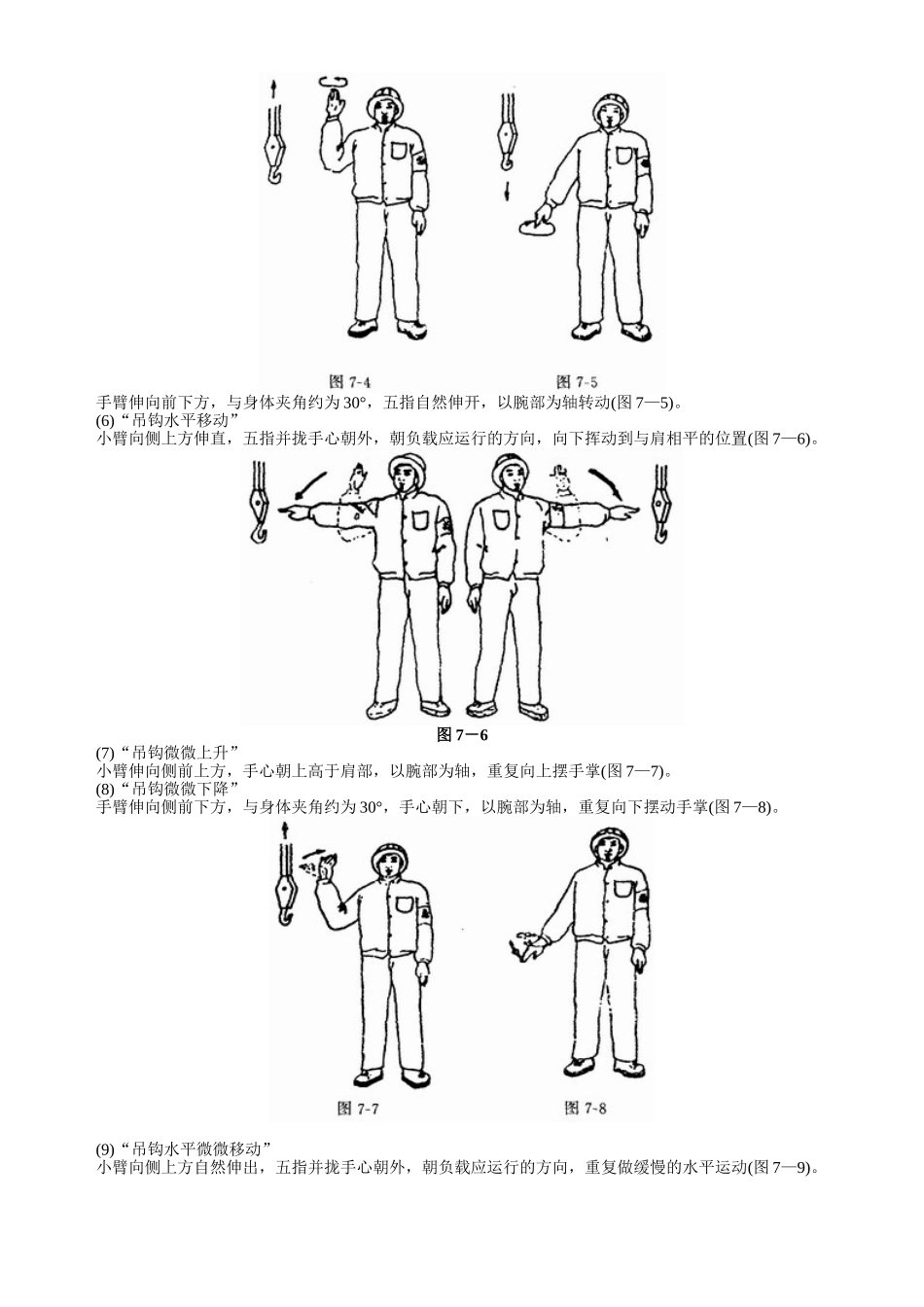

第七章起重吊运指挥信号第一节起重指挥信号(GB5082—85)本标准对现场指挥人员和起重司机所使用的基本信号和有关安全技术作了统一规定。本标准适用于以下类型的起重机械：桥式起重机(包括冶金起重机)、门式起重机、装卸桥、缆索起重机、塔式起重机、门座起重机、汽车起重机、轮胎起重机、铁路起重机、履带起重机、浮式起重机、桅杆起重机、搬用起重机等。本标准不适用于矿井提升设备、载人电梯设备。一、名词术语通用手势信号——指各种类型的起重机在起重吊运中普遍用的指挥手势。专用手势信号——指具体特殊的起升、变幅、回转机构的起重机单独作用的指挥手势。吊钩(包括吊环、电磁吸盘、抓斗等)——指空钩以及负有载荷的吊钩。起重机“前进”或“后退”——“前进”指起重机向指挥人员开来；“后退”指起重机离开指挥人员。前、后、左、右——在指挥语言中，均以司机所在位置为基准。音响符号：“——”表示大于1秒钟的长声符号。“●”表示小于1秒钟的短声符号。“○”表示停顿的信号。二、指挥人员使用的信号(一)手势信号1．通用手势信号(1)“预备(注意)”手臂伸直置于头上方，五指自然伸开，手心朝前保持不动(图7—1)。(2)“要主钩”单手自然提拳，置于头上，轻触头顶(图7—2)。(3)“要副钩”一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节(图7—3)。(4)“吊钩上升”小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动(图7—4)。(5)“吊钩下降”手臂伸向前下方，与身体夹角约为30°，五指自然伸开，以腕部为轴转动(图7—5)。(6)“吊钩水平移动”小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩相平的位置(图7—6)。图7－6(7)“吊钩微微上升”小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆手掌(图7—7)。(8)“吊钩微微下降”手臂伸向侧前下方，与身体夹角约为30°，手心朝下，以腕部为轴，重复向下摆动手掌(图7—8)。(9)“吊钩水平微微移动”小臂向侧上方自然伸出，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动(图7—9)。(10)“微动范围”双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近(图7—10)。(11)“指示降落方位”五指伸直，指出负载应降落的位置(图7—11)。(12)“停止”小臂水平置于胸前，五指伸开，手心朝下，水平挥向—侧(图7—12)。(13)“紧急停止”两小臂水平置于胸前，五指伸开，手心朝下，同时水平挥向两侧(图7—13)。(14)“工作结束”双手五指伸开，在额前交叉(图7—14)。(三)音响信号1．“预备”、“停止”一长声——2．“上升”二短声●●3．“下降”三短声●●●4．“微动”断续短声●O●O●O●5．“紧急停止”急促的长声——(四)起重吊运指挥语言1．开始、停止工作的语言起重的状态指挥语言开始工作开始停止和紧急停止停工作结束结束2．吊钩移动语言吊钩的移动指挥语言正常上升上升微微上升上升一点正常下降下降微微下降下降一点正常向前向前微微向前向前一点正常向后向后微微向后向后一点正常向右向右微微向右向右一点正常向左向左微微向左向左一点三、司机使用的音响信号1．“明白”——服从指挥一短声●2．“重复”——请求重新发出信号二短声●●3．“注意”长声——四、信号的配合应用(一)指挥人员使用音响信号与手势或旗语信号的配合1．在发出“上升”音响时，可分别与“吊钩上升、“升臂”、“伸臂”、“抓取”手势或旗语相配合。2．在发出“下降”音响时，可分别与“吊钩下降”、“降臂”、“缩臂”、“释放”手势或旗语相配合。3．在发出“微动”音响时，可分别与“吊钩微微上升”、“吊钩微微下降”、“吊钩水平微微移动”、“微微升臂”、“微微降臂”手势或旗语相配合。4．在发出“紧急停止”音响时，可与“紧急停止”手势或旗语相配合。(二)指挥人员与司机之间配合1．指挥人员发出“预备”信号时，要目视司机，司机接到信号在开始工作前，应回答“明白”信号。当指挥人员听到回答信号后，方可进行指挥。2．指挥人员在发出“要主钩”、“要副钩”、“微动范围”手势或旗语时，要目视司机，同时可发出“预备”音响信号，司机接到...
