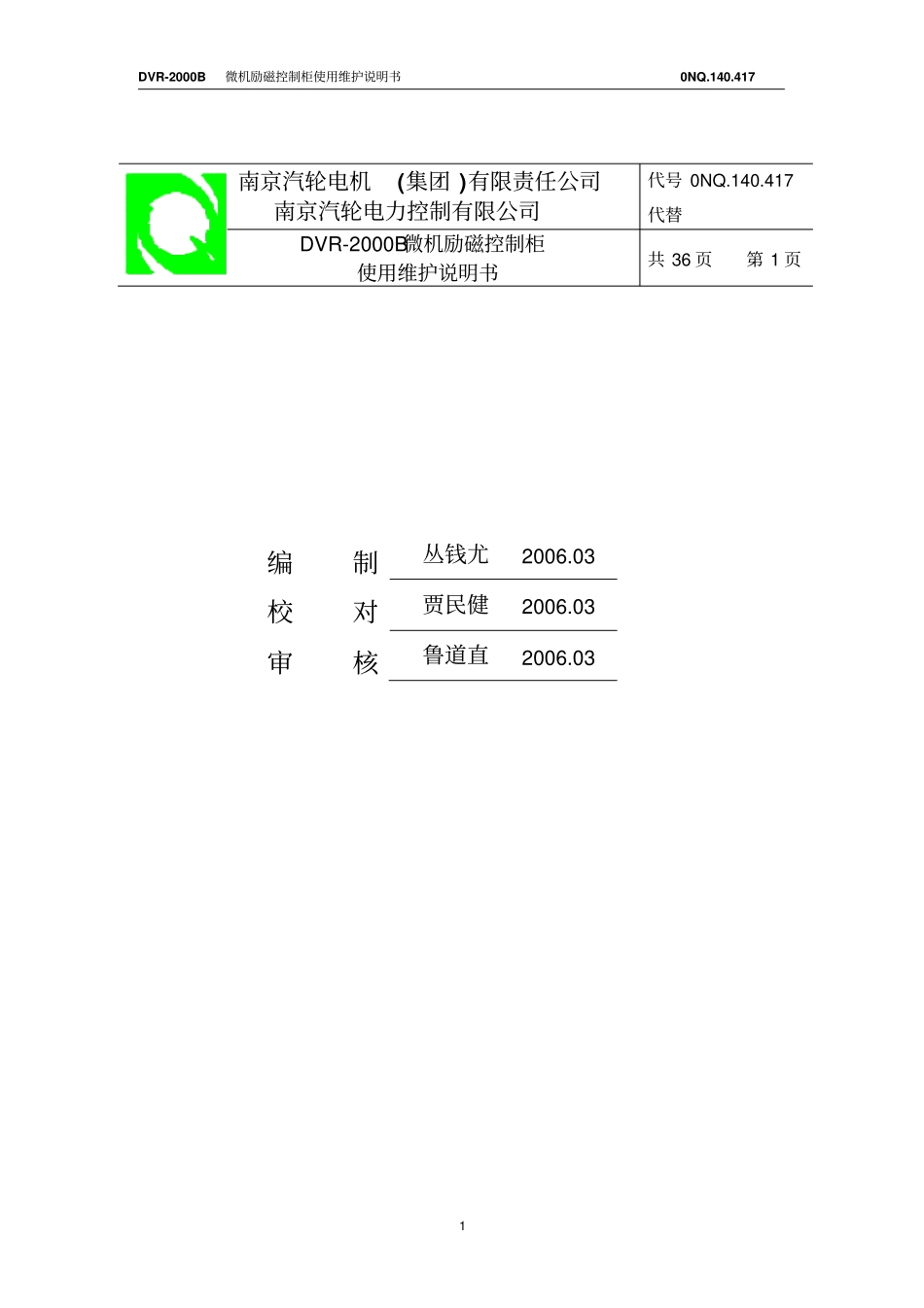

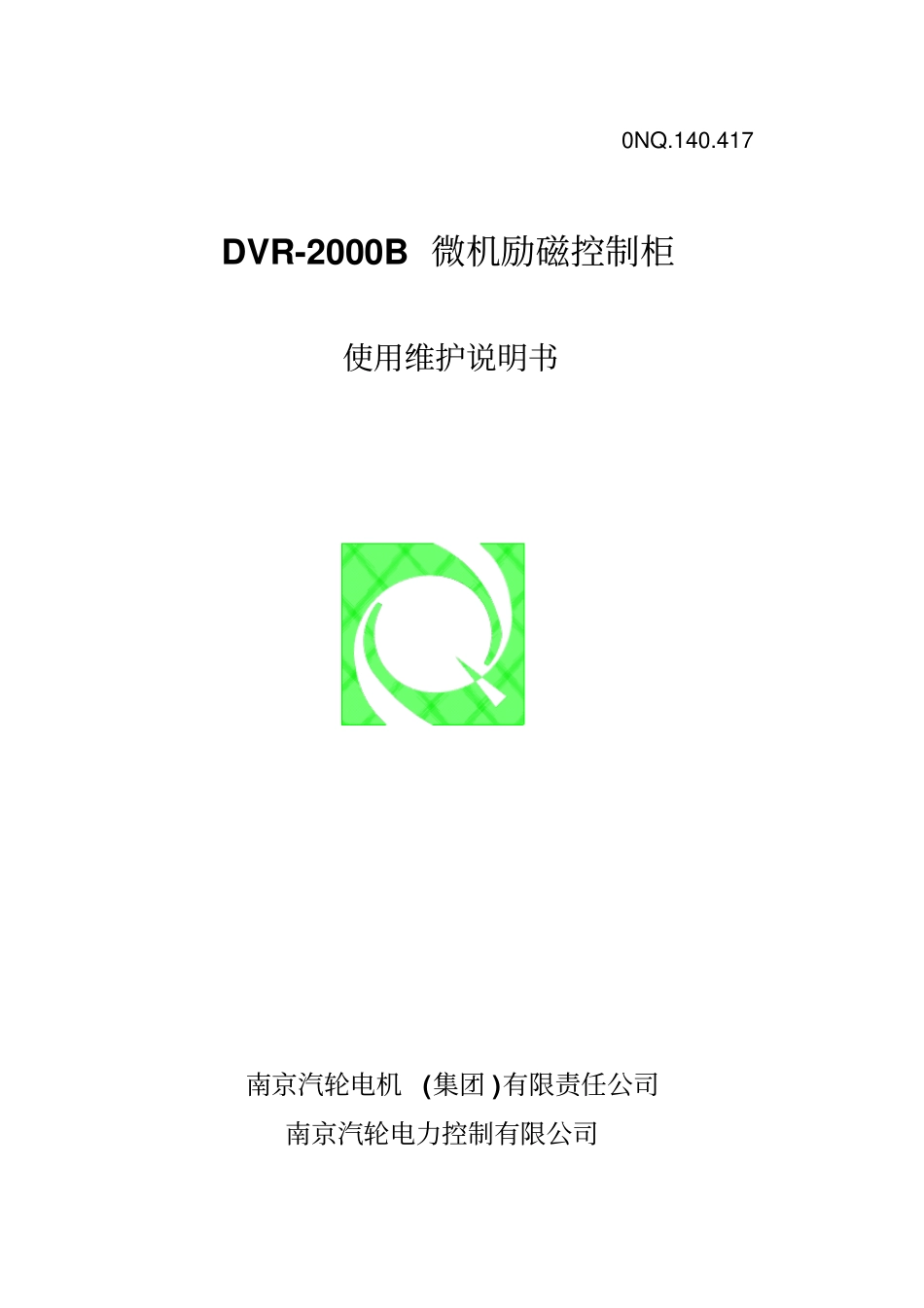

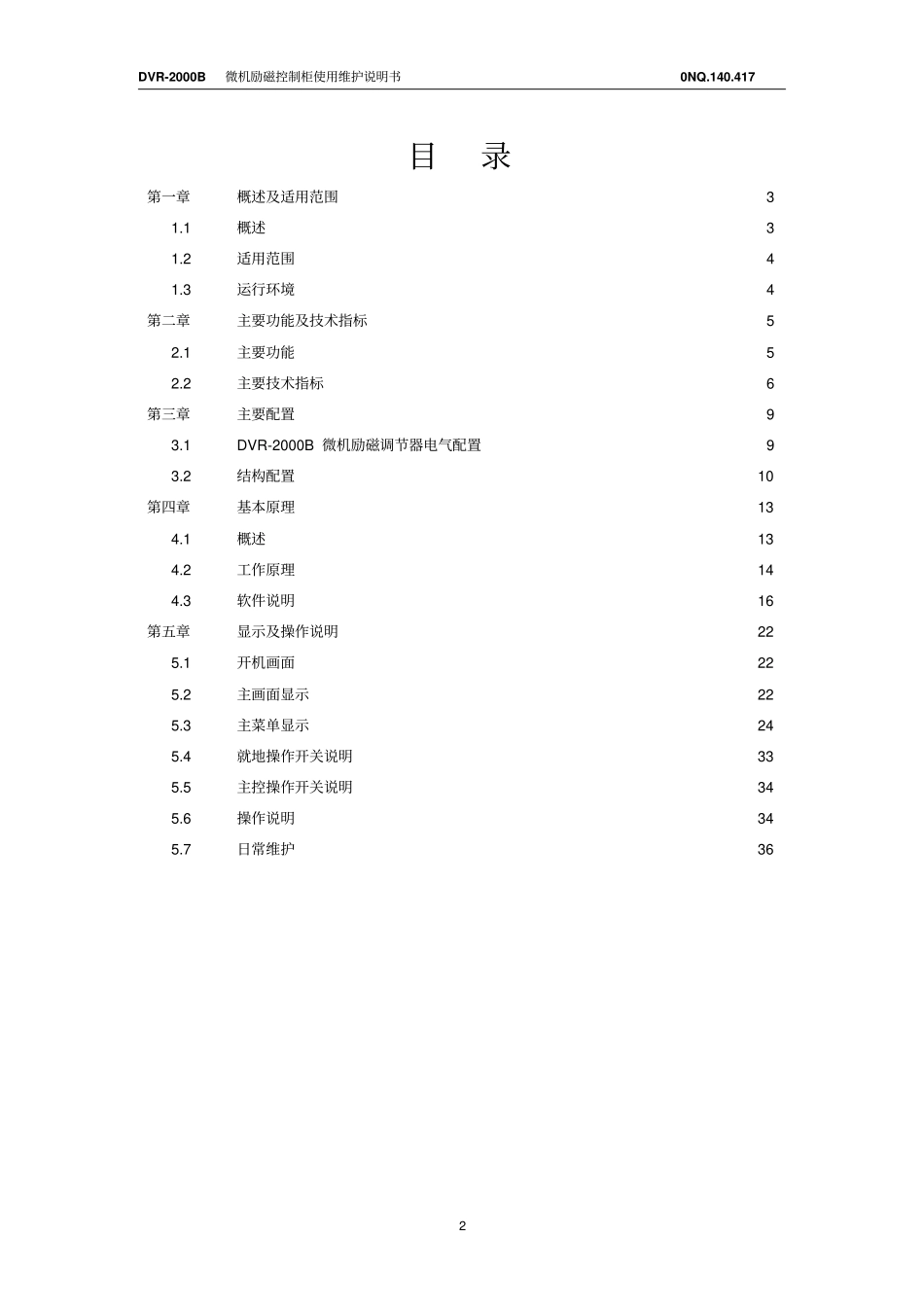

0NQ.140.417DVR-2000B微机励磁控制柜使用维护说明书南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司DVR-2000B微机励磁控制柜使用维护说明书0NQ.140.4171南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司代号0NQ.140.417代替DVR-2000B微机励磁控制柜使用维护说明书共36页第1页编制丛钱尤2006.03校对贾民健2006.03审核鲁道直2006.03DVR-2000B微机励磁控制柜使用维护说明书0NQ.140.4172目录第一章概述及适用范围31.1概述31.2适用范围41.3运行环境4第二章主要功能及技术指标52.1主要功能52.2主要技术指标6第三章主要配置93.1DVR-2000B微机励磁调节器电气配置93.2结构配置10第四章基本原理134.1概述134.2工作原理144.3软件说明16第五章显示及操作说明225.1开机画面225.2主画面显示225.3主菜单显示245.4就地操作开关说明335.5主控操作开关说明345.6操作说明345.7日常维护36DVR-2000B微机励磁控制柜使用维护说明书0NQ.140.4173第一章概述及适用范围1.1概述DVR-2000B微机励磁调节器是我公司在引进的英国BRUSH公司的MAVR自动电压调节器技术的基础上，开发了适合我公司的三机同轴无刷励磁系统的微机励磁调节器。它继承了第一代DVR-2000A系列微机励磁调节器的全部调节、控制及限制保护功能，并结合了几百台套的现场运行经验的基础上开发研制的升级换代产品。DVR-2000B微机励磁调节器具有以下特点：1.模型清晰、准确DVR-2000B微机励磁调节器所采用的计算模型均经过计算机仿真和动态信号分析仪实测证明该模型在离散化过程中误差小，精度高。2.测量精度高DVR-2000B微机励磁调节器采用每周波24点交流采样，快速傅立叶变换，完全消除了零漂等对测量精度的影响，同时采用高速14位A/D变换器，保证了测量通道的精度和快速性。3.强大的网络功能DVR-2000B微机励磁调节器具有强大的通讯功能，双通道的调节器之间通过可靠的现场总线CAN-BUS进行连接，实现数据共享和协调控制。每个控制通道都提供两个独立、并进行隔离的RS232和485接口。非常方便的实现励磁调节器与上位管理机的通讯以及与电厂DCS系统的连接。4.方便、友好的人机界面DVR-2000B微机励磁调节器采用大屏幕液晶显示器（240*128），采用树型菜单结构，方便直观，可以结合键盘进行参数整定，测量显示，试验控制等功能，并能在此屏幕上显示试验波形和故障波形，以及故障类型和事件SOE。5.国内速度最快的励磁调节器DVR-2000B微机励磁调节器的CPU采用美国TI公司的32位DSP产品，主频最高可达150MHz，DSP强大的数据处理能力及快速的浮点计算为励磁调节器模型的精确数字化和励磁调节器其它辅助功能的实现提供了保证。6.高度集成化的硬件设计DVR-2000B微机励磁控制柜使用维护说明书0NQ.140.4174DVR-2000B微机励磁调节器采用超大规模逻辑器件CPLD，该器件通过灵活编程能实现传统的数十个芯片组合才能完成的功能，一个芯片即完成了CPU的所有外围电路。硬件的简单大大的减少了装置的故障点，提高了系统的整体可靠性。7.美观实用的机箱设计和先进、规范的生产工艺DVR-2000B微机励磁调节器采用标准的4U机箱，背插结构，使得信号流流向一致，减少了信号交叉的影响，提高了系统的抗干扰能力，机箱采用全封闭结构，机箱内集成了励磁调节器需要的所有板件，自成系统。主要板件全部采用多层电路板，表面贴装工艺。1.2适用范围DVR-2000B微机励磁调节器适用于3MW~60MW三机无刷励磁系统，其中单相永磁机的频率为400Hz。1.3运行环境1、海拔高度不超过1000米。2、环境温度-10℃～40℃。3、相对湿度不大于90%。4、没有火灾及爆炸危险的场所。5、无导电尘埃及化学腐蚀气体的场所。6、无强的电磁干扰的场所。DVR-2000B微机励磁控制柜使用维护说明书0NQ.140.4175第二章主要功能及技术指标2.1主要功能DVR-2000B微机励磁控制柜的基本任务是维持发电机的机端电压恒定、通过合理的调差设置保证并列运行的机组间无功功率的合理分配，通过快速的励磁响应提高电力系统的暂态稳定和静态稳定。除了以上基本的控制调节功能外，DVR-2000B微机励磁调节器还具有故障录波、事件记录、系统自检等辅助功能。2.1.1调节及控制功能1、自动运行方式即发电机恒机端电压PID调节；2...
