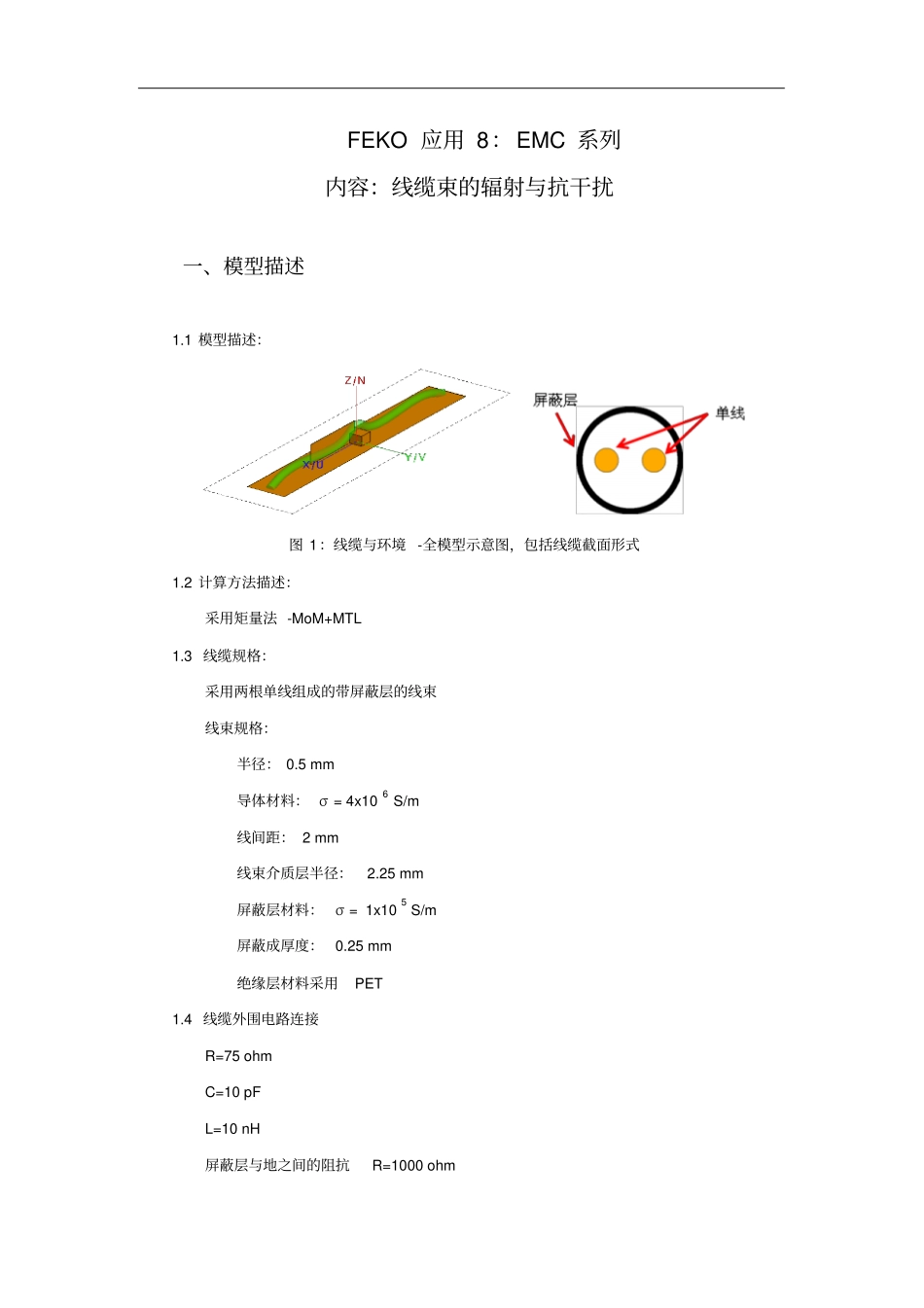

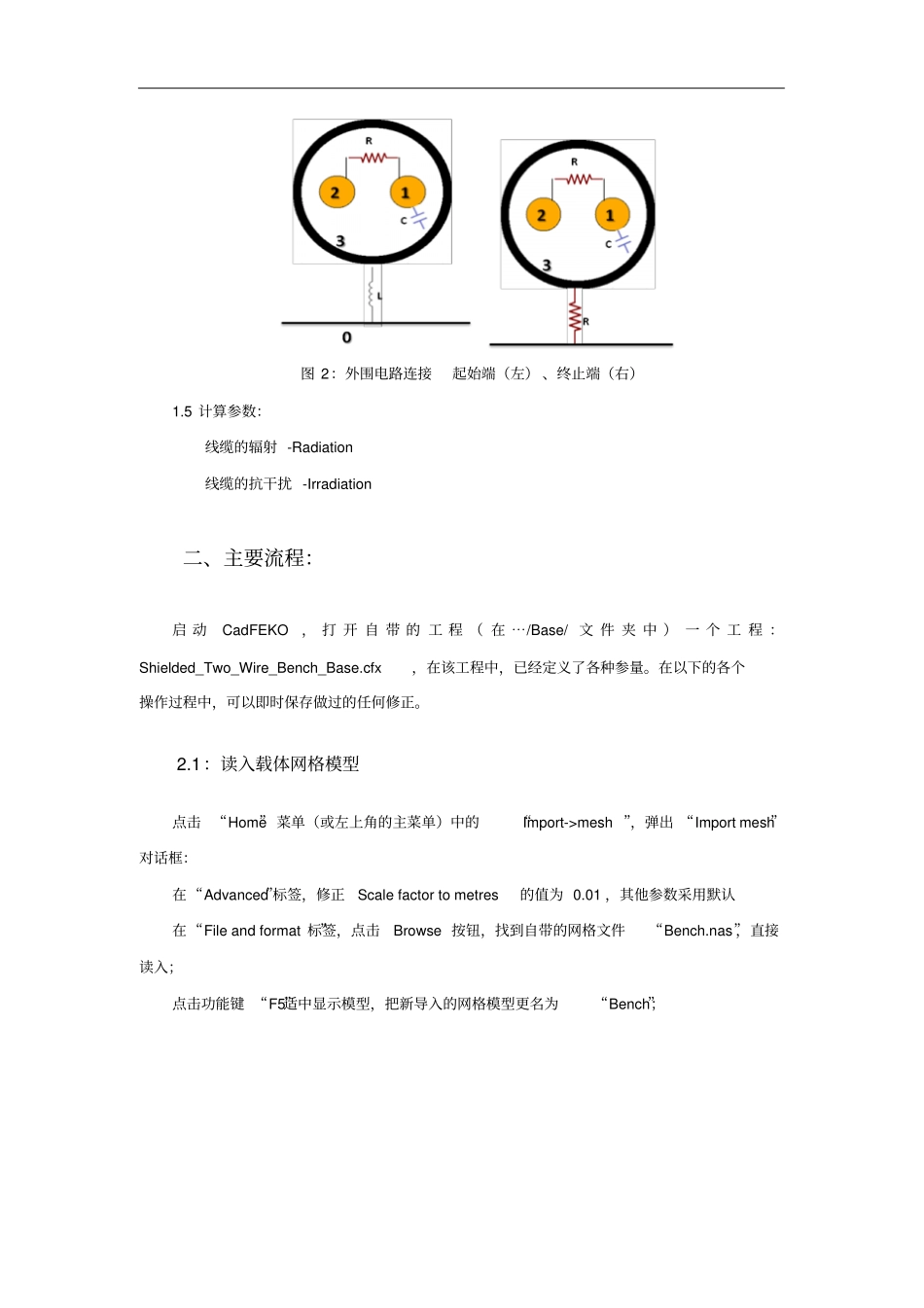

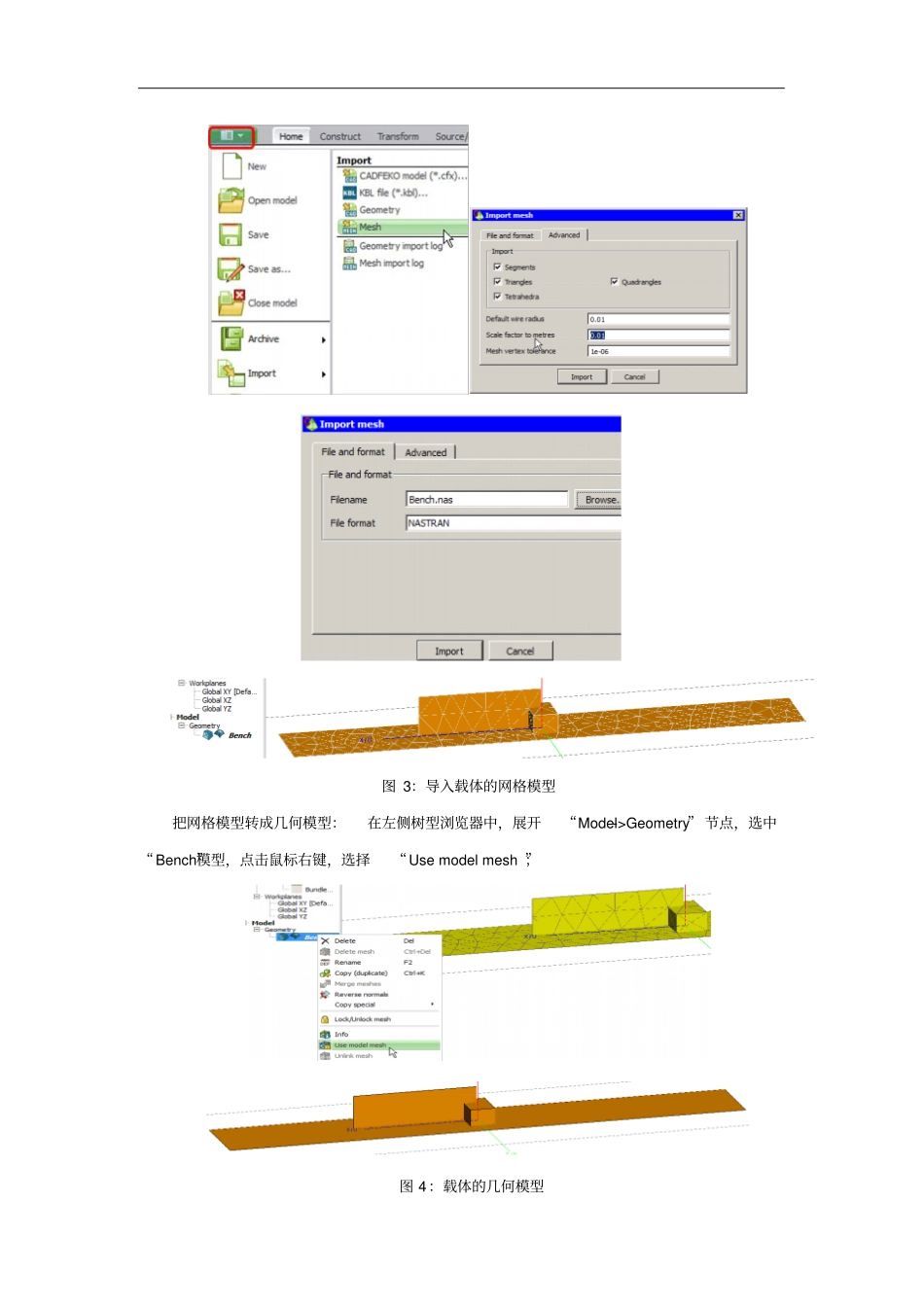

FEKO应用8：EMC系列内容：线缆束的辐射与抗干扰一、模型描述1.1模型描述：图1：线缆与环境-全模型示意图，包括线缆截面形式1.2计算方法描述：采用矩量法-MoM+MTL1.3线缆规格：采用两根单线组成的带屏蔽层的线束线束规格：半径：0.5mm导体材料：σ=4x106S/m线间距：2mm线束介质层半径：2.25mm屏蔽层材料：σ=1x105S/m屏蔽成厚度：0.25mm绝缘层材料采用PET1.4线缆外围电路连接R=75ohmC=10pFL=10nH屏蔽层与地之间的阻抗R=1000ohm图2：外围电路连接起始端（左）、终止端（右）1.5计算参数：线缆的辐射-Radiation线缆的抗干扰-Irradiation二、主要流程：启动CadFEKO，打开自带的工程（在⋯/Base/文件夹中）一个工程：Shielded_Two_Wire_Bench_Base.cfx，在该工程中，已经定义了各种参量。在以下的各个操作过程中，可以即时保存做过的任何修正。2.1：读入载体网格模型点击“Home”菜单（或左上角的主菜单）中的“Import->mesh”，弹出“Importmesh”对话框：在“Advanced”标签，修正Scalefactortometres的值为0.01，其他参数采用默认在“Fileandformat”标签，点击Browse按钮，找到自带的网格文件“Bench.nas”，直接读入；点击功能键“F5”适中显示模型，把新导入的网格模型更名为“Bench”；图3：导入载体的网格模型把网格模型转成几何模型：在左侧树型浏览器中，展开“Model->Geometry”节点，选中“Bench”模型，点击鼠标右键，选择“Usemodelmesh”；图4：载体的几何模型读入线缆走线文件：点击“Cables”菜单，点击左侧的“Cablepath”按钮，弹出“Createcablepatch”对话框：点击“Importpoints”按钮，读入“..Cable_path.txt”,Delimiter修改为’Tab’，图5：读入线缆走线坐标文件线缆读入之后显示如下：图6：读入线缆走线之后的显示网格剖分规则设置：点击“Mesh->Polylinerefinement”，弹出“Addpolylinerefinement”对话框：点击“Importpoints”按钮，读入“../Include/Cable_Path.txt”；Radius：tL1MeshSize：tL1点击“Create”按钮图7：定义剖分规则把工程文件另存为“shielded_two_wire”。2.2：网格划分：点击菜单“Mesh->Createmesh”弹出“Createmesh”对话框，设置如下：网格剖分方法Meshsize:Standard点击：Mesh生成网格。图8：定义网格划分2.3：线缆定义与设置定义屏蔽层：点击“Cables”菜单左侧的“Cableshield”，弹出“Createcableshield”对话框：Definitionmethod:Solid(Schelkunoff);Shieldmetal:“Bundle_Shield”;Thickness:Bundle_Shield_t;点击“Create”按钮。图9：定义线缆屏蔽层定义单线（SingleConductor）：点击“Cables”菜单左侧的“Singleconductor”（或直接在左侧树型浏览器的“Configuration”标签中，展开“Cables”节点，选中“Cablecrosssections”，点击鼠标右键，选择“SingleConductor”），弹出“Createsingleconductor”对话框：Metal:Bundle_WireRadius:Wire_1_r不勾选：WithinsulationLabel:Wire_1点击“Create”重复上述操作，添加第二个单线Wire_2Radius:Wire_2_rLabel:Wire_2点击“Create”图10：创建单线-Wire_1和Wire_2定义线束（Cablebundle）：点击“Cables”菜单左侧的“CableBundle”（或直接在左侧树型浏览器的“Configuration”标签中，展开“Cables”节点，选中“Cablecrosssections”，点击鼠标右键，选择“CableBundle”），弹出“CreateBundle”对话框：不勾选：AutobundleCablescontainedinbundle部分：Cable:”Wire_1”;OffsetX=Wire_1_dxOffsetY=0Rotation=0点击“Add”按钮Cable:“Wire_2”;OffsetX=Wire_2_dxOffsetY=0Rotation=0ShieldType修改为:Shielded,dielectricfilledInsulationmedium定义为:PETOuterradius:不勾选：ComputeautomaticallyOuterRadius定义为：Bundle_rShield:CableShield1Label:Bundle1点击“Create”按钮完成创建。图11：创建线缆束把当前工程另存为：“Shielded_Two_Wire_Bench_Irrad_MTL.cfx”;定义线束拓扑（CableHarness）：点击“Cables”菜单中的“CableHarness”，在左侧树型浏览器的“Configuration”标签中的Global节点下，会自动生成“CableHarness1”；图12：创建线缆拓...
