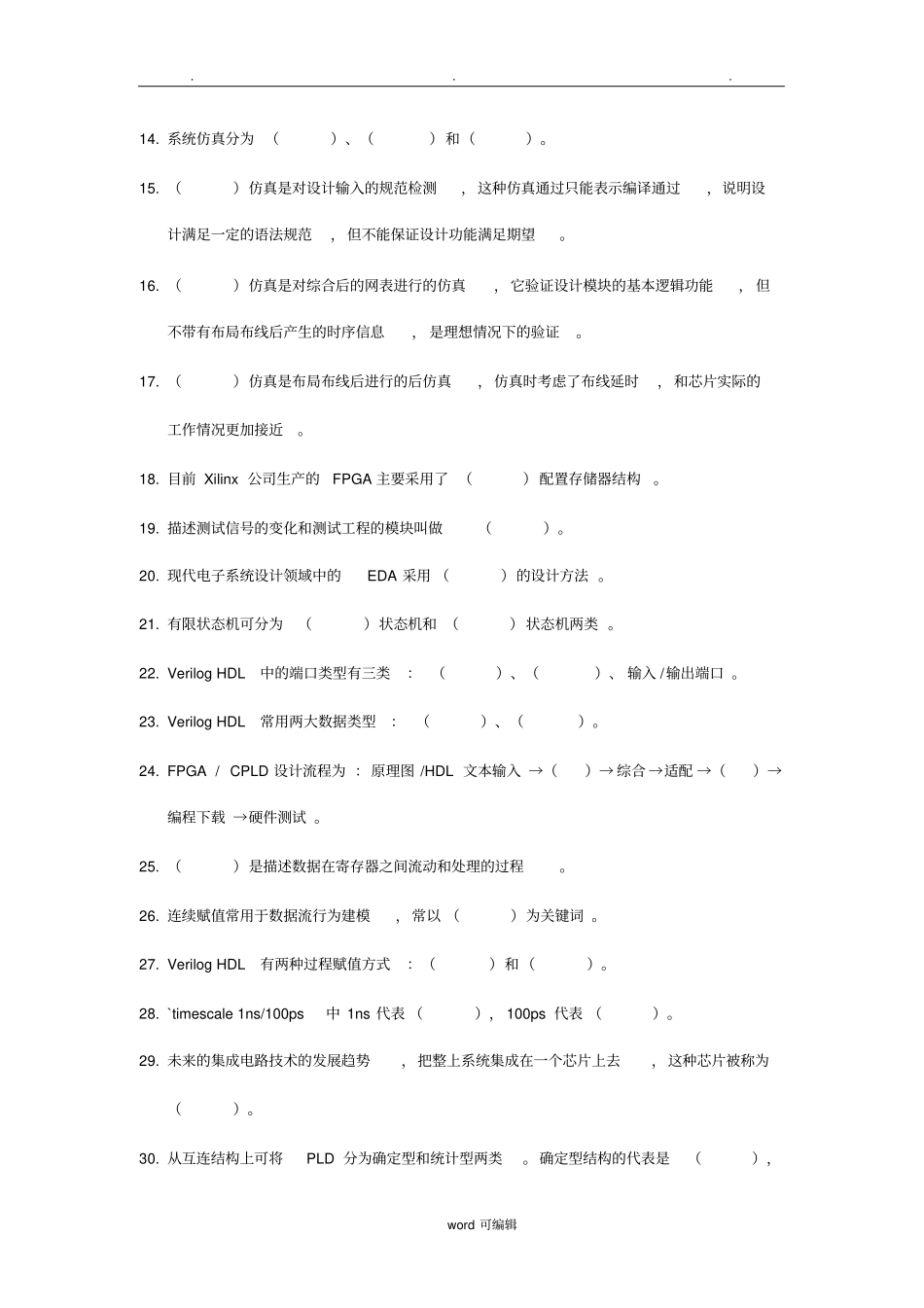

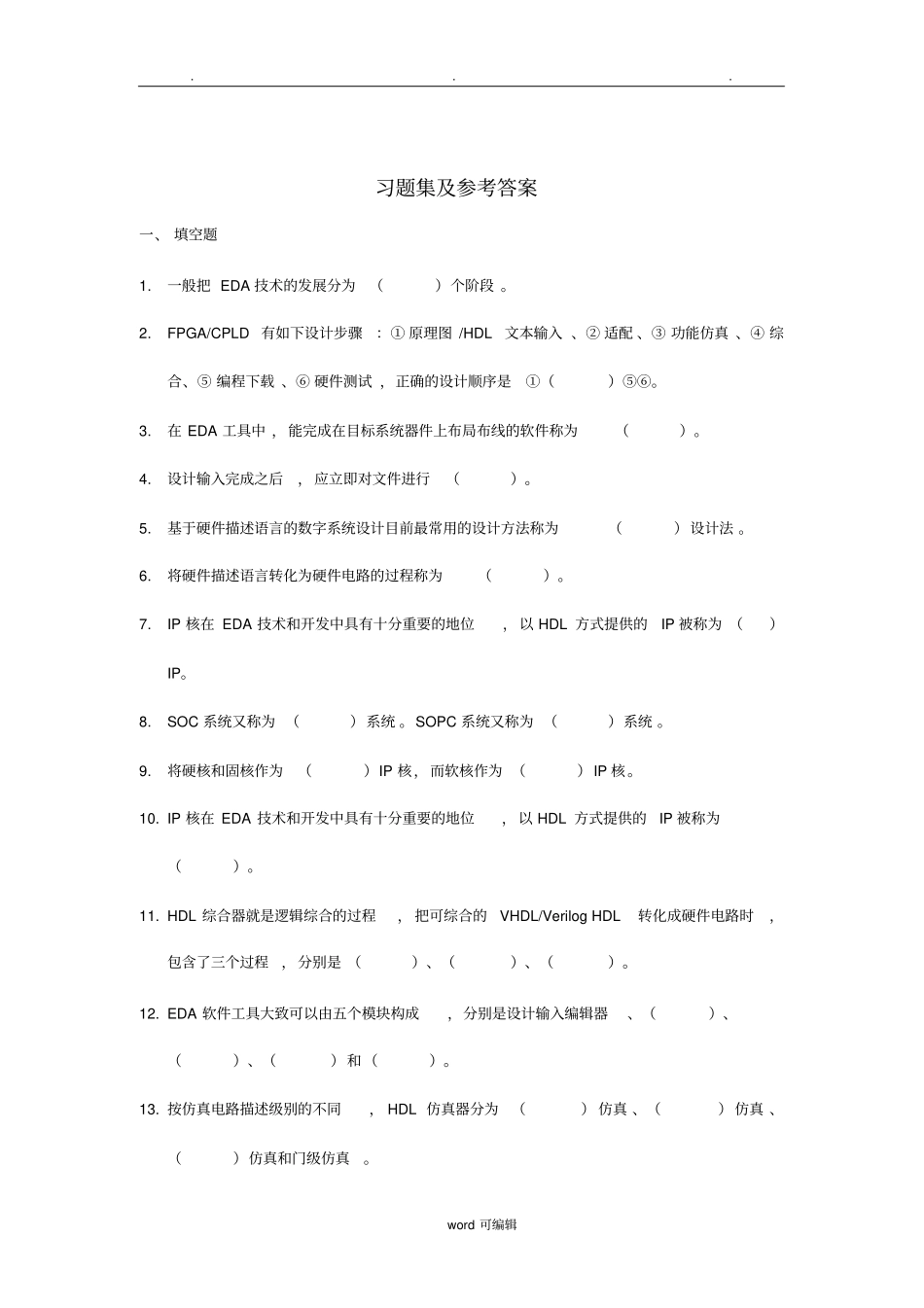

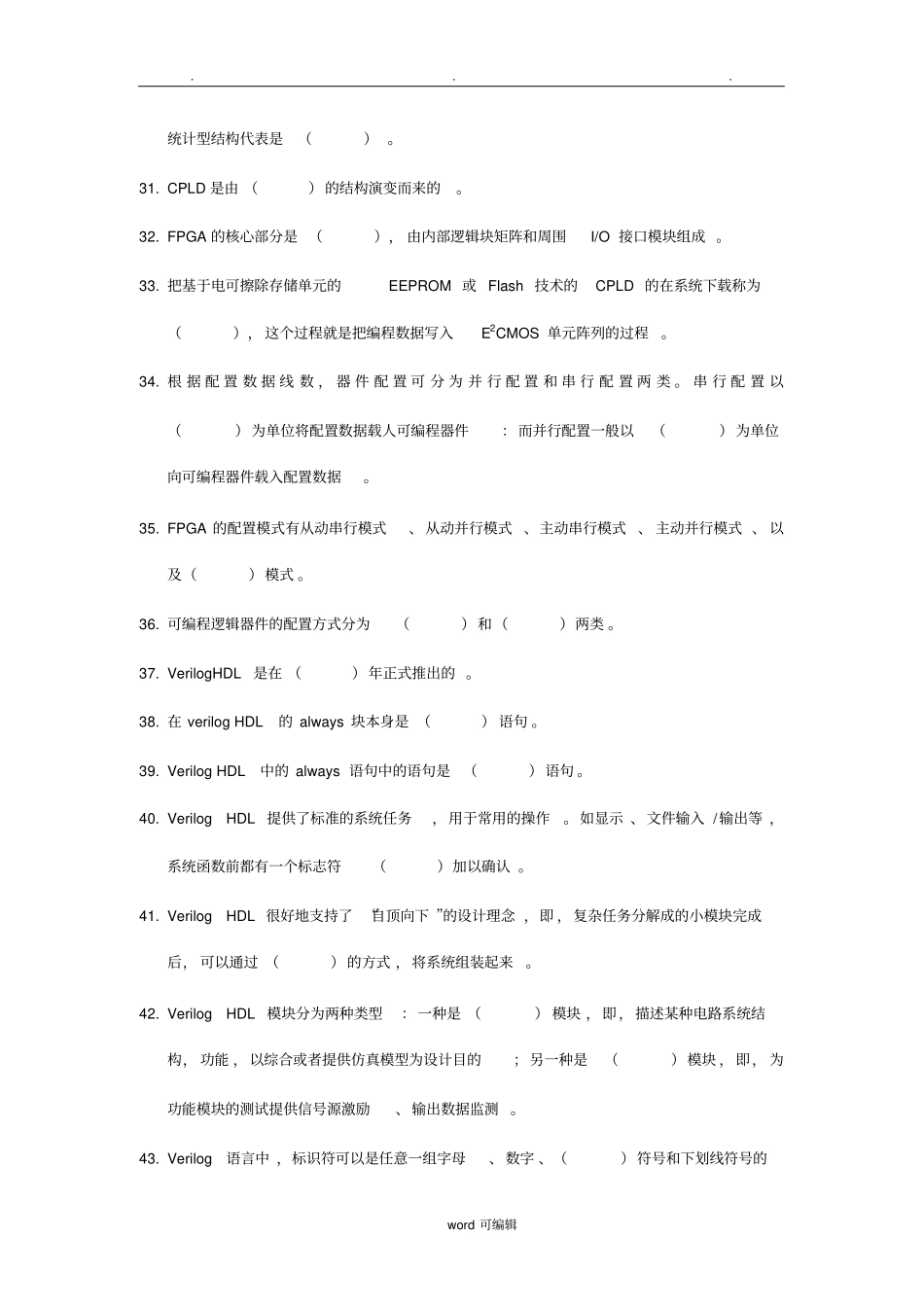

...word可编辑习题集及参考答案一、填空题1.一般把EDA技术的发展分为（）个阶段。2.FPGA/CPLD有如下设计步骤：①原理图/HDL文本输入、②适配、③功能仿真、④综合、⑤编程下载、⑥硬件测试，正确的设计顺序是①（）⑤⑥。3.在EDA工具中，能完成在目标系统器件上布局布线的软件称为（）。4.设计输入完成之后，应立即对文件进行（）。5.基于硬件描述语言的数字系统设计目前最常用的设计方法称为（）设计法。6.将硬件描述语言转化为硬件电路的过程称为（）。7.IP核在EDA技术和开发中具有十分重要的地位，以HDL方式提供的IP被称为（）IP。8.SOC系统又称为（）系统。SOPC系统又称为（）系统。9.将硬核和固核作为（）IP核，而软核作为（）IP核。10.IP核在EDA技术和开发中具有十分重要的地位，以HDL方式提供的IP被称为（）。11.HDL综合器就是逻辑综合的过程，把可综合的VHDL/VerilogHDL转化成硬件电路时，包含了三个过程，分别是（）、（）、（）。12.EDA软件工具大致可以由五个模块构成，分别是设计输入编辑器、（）、（）、（）和（）。13.按仿真电路描述级别的不同，HDL仿真器分为（）仿真、（）仿真、（）仿真和门级仿真。...word可编辑14.系统仿真分为（）、（）和（）。15.（）仿真是对设计输入的规范检测，这种仿真通过只能表示编译通过，说明设计满足一定的语法规范，但不能保证设计功能满足期望。16.（）仿真是对综合后的网表进行的仿真，它验证设计模块的基本逻辑功能，但不带有布局布线后产生的时序信息，是理想情况下的验证。17.（）仿真是布局布线后进行的后仿真，仿真时考虑了布线延时，和芯片实际的工作情况更加接近。18.目前Xilinx公司生产的FPGA主要采用了（）配置存储器结构。19.描述测试信号的变化和测试工程的模块叫做（）。20.现代电子系统设计领域中的EDA采用（）的设计方法。21.有限状态机可分为（）状态机和（）状态机两类。22.VerilogHDL中的端口类型有三类：（）、（）、输入/输出端口。23.VerilogHDL常用两大数据类型：（）、（）。24.FPGA/CPLD设计流程为：原理图/HDL文本输入→（）→综合→适配→（）→编程下载→硬件测试。25.（）是描述数据在寄存器之间流动和处理的过程。26.连续赋值常用于数据流行为建模，常以（）为关键词。27.VerilogHDL有两种过程赋值方式：（）和（）。28.`timescale1ns/100ps中1ns代表（），100ps代表（）。29.未来的集成电路技术的发展趋势，把整上系统集成在一个芯片上去，这种芯片被称为（）。30.从互连结构上可将PLD分为确定型和统计型两类。确定型结构的代表是（），...word可编辑统计型结构代表是（）。31.CPLD是由（）的结构演变而来的。32.FPGA的核心部分是（），由内部逻辑块矩阵和周围I/O接口模块组成。33.把基于电可擦除存储单元的EEPROM或Flash技术的CPLD的在系统下载称为（），这个过程就是把编程数据写入E2CMOS单元阵列的过程。34.根据配置数据线数，器件配置可分为并行配置和串行配置两类。串行配置以（）为单位将配置数据载人可编程器件：而并行配置一般以（）为单位向可编程器件载入配置数据。35.FPGA的配置模式有从动串行模式、从动并行模式、主动串行模式、主动并行模式、以及（）模式。36.可编程逻辑器件的配置方式分为（）和（）两类。37.VerilogHDL是在（）年正式推出的。38.在verilogHDL的always块本身是（）语句。39.VerilogHDL中的always语句中的语句是（）语句。40.VerilogHDL提供了标准的系统任务，用于常用的操作。如显示、文件输入/输出等，系统函数前都有一个标志符（）加以确认。41.VerilogHDL很好地支持了“自顶向下”的设计理念，即，复杂任务分解成的小模块完成后，可以通过（）的方式，将系统组装起来。42.VerilogHDL模块分为两种类型：一种是（）模块，即，描述某种电路系统结构，功能，以综合或者提供仿真模型为设计目的；另一种是（）模块，即，为功能模块的测试提供信号源激励、输出数据监测。43.Verilog语言中，标识符可以是任意一组字母、数字、（）符号和下划线符号的...word可编辑组合。44.state，State，这两个标识符是（）同。45.assignc=a>b?a：b中，若a=3,b=2,则c=（）;若a=2,b=3,...
