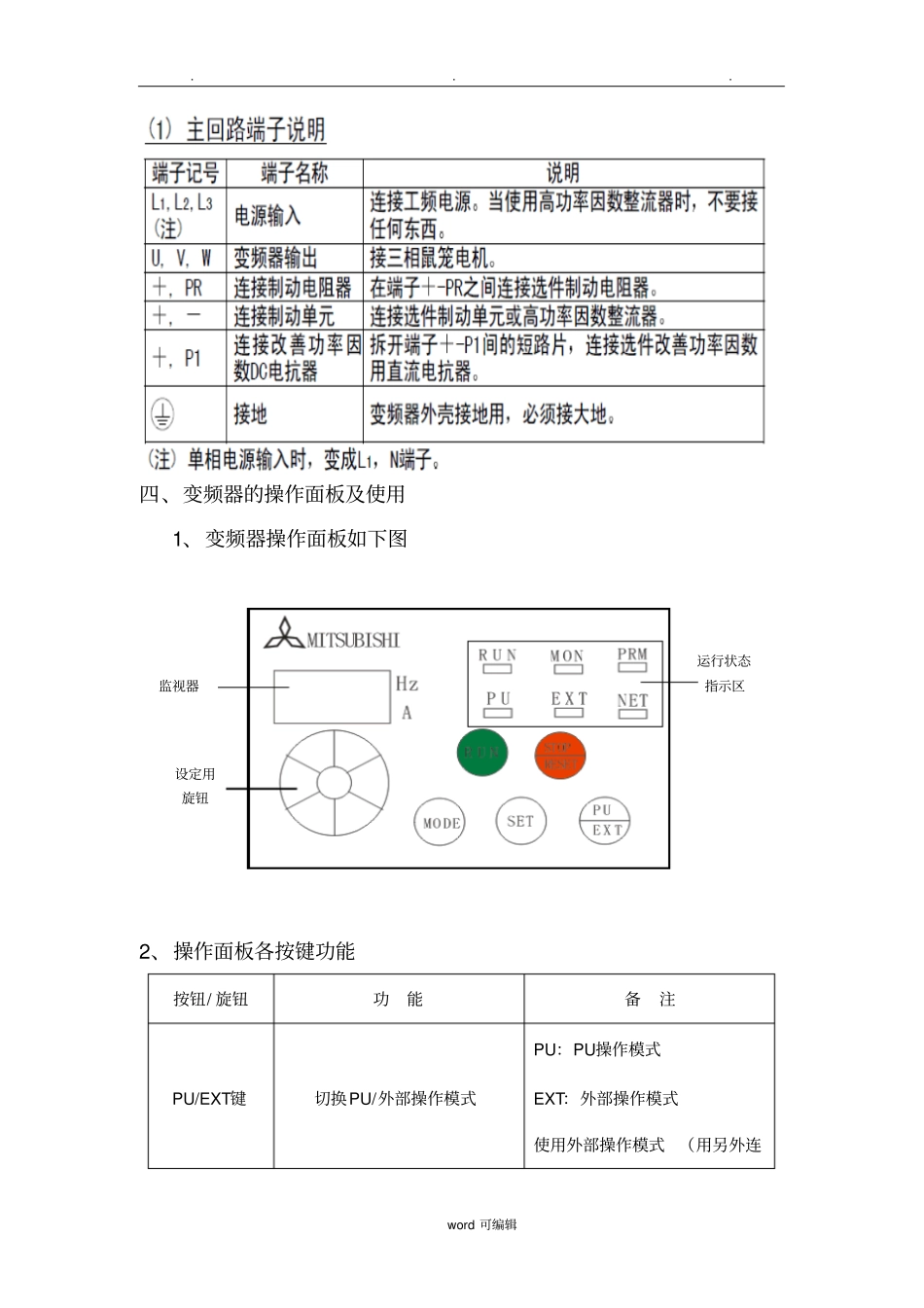

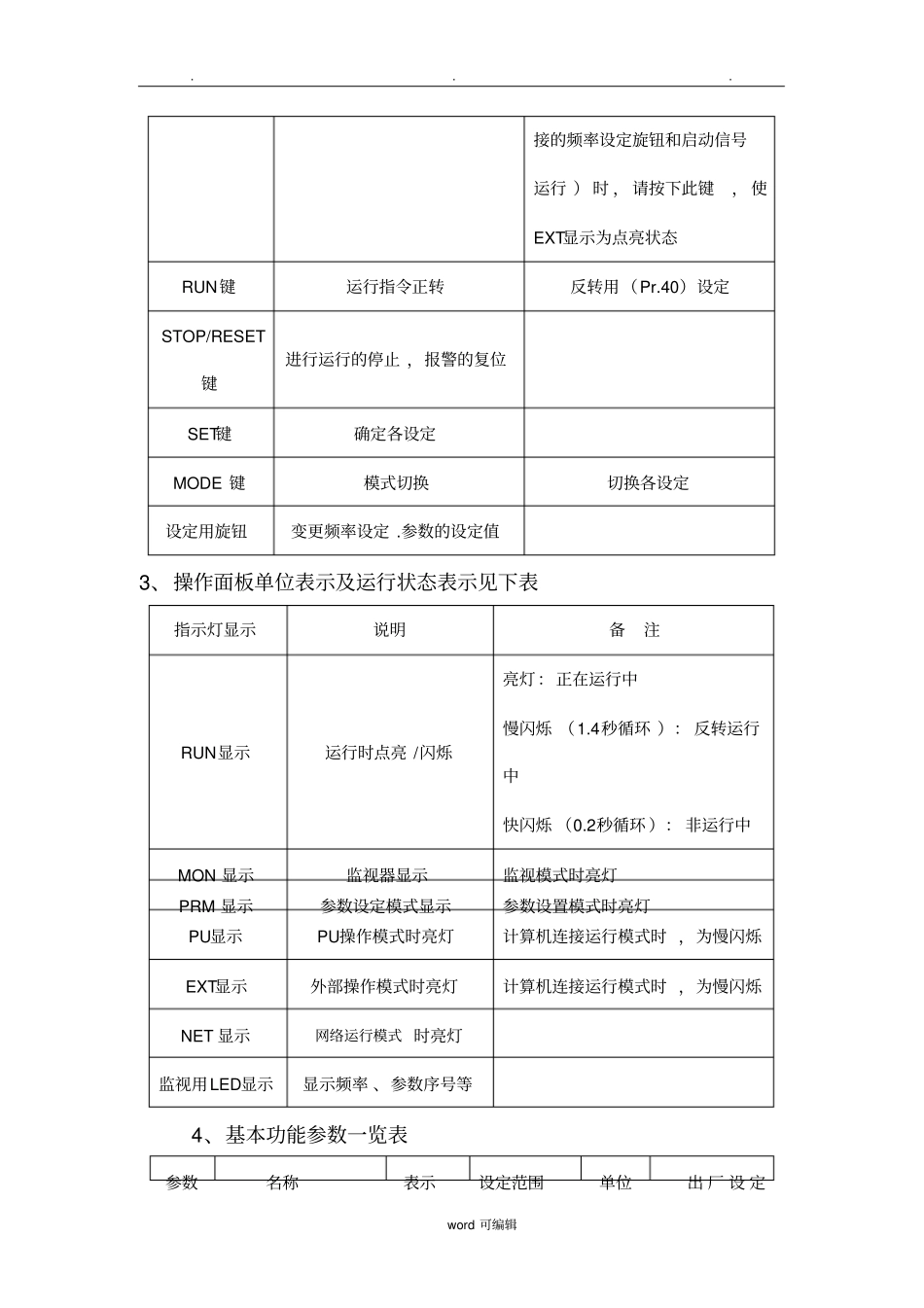

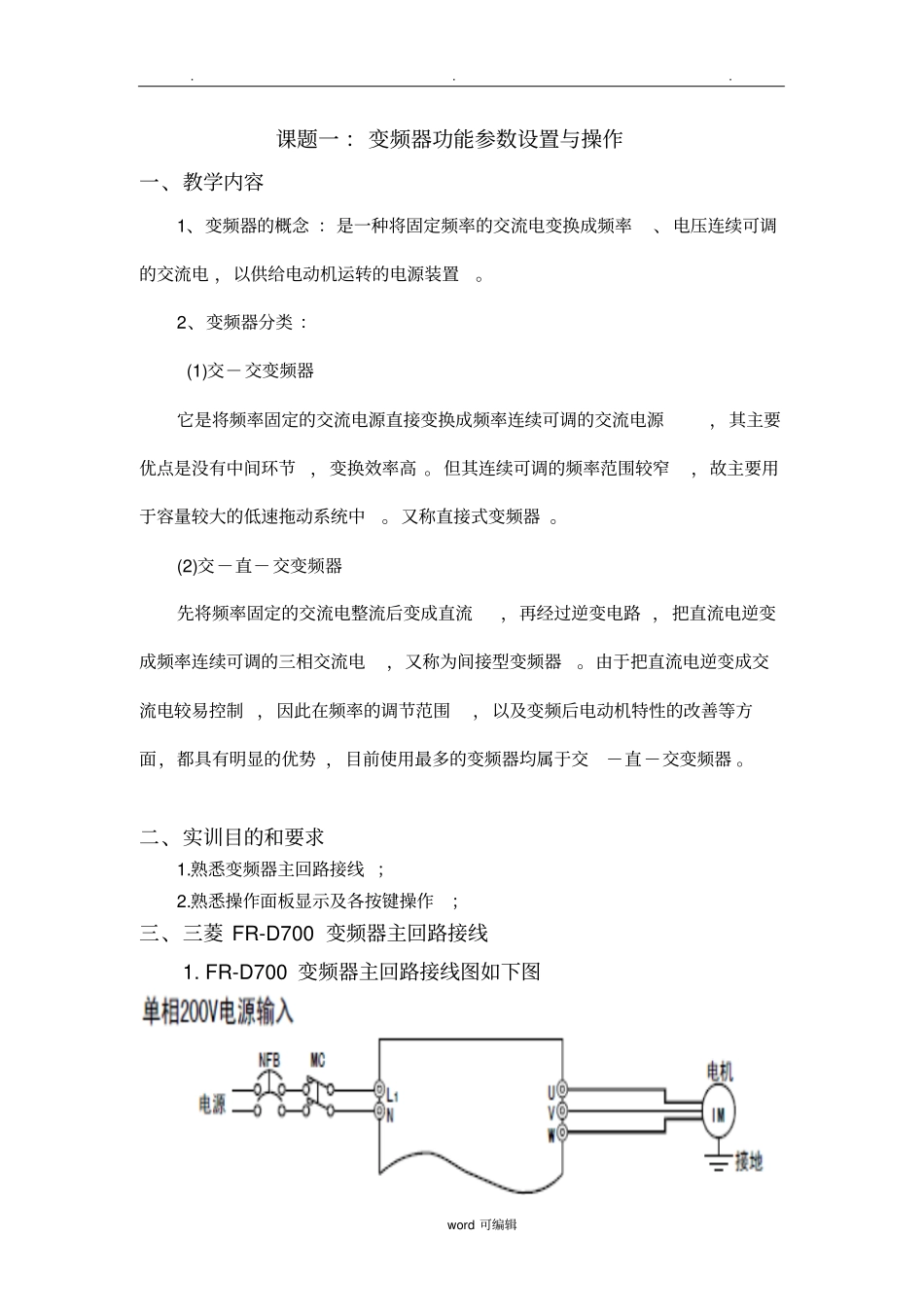

...word可编辑课题一：变频器功能参数设置与操作一、教学内容1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。2、变频器分类：(1)交－交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。又称直接式变频器。(2)交－直－交变频器先将频率固定的交流电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。二、实训目的和要求1.熟悉变频器主回路接线；2.熟悉操作面板显示及各按键操作；三、三菱FR-D700变频器主回路接线1.FR-D700变频器主回路接线图如下图...word可编辑四、变频器的操作面板及使用1、变频器操作面板如下图2、操作面板各按键功能按钮/旋钮功能备注PU/EXT键切换PU/外部操作模式PU：PU操作模式EXT：外部操作模式使用外部操作模式（用另外连设定用旋钮运行状态指示区监视器...word可编辑接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态RUN键运行指令正转反转用（Pr.40）设定STOP/RESET键进行运行的停止，报警的复位SET键确定各设定MODE键模式切换切换各设定设定用旋钮变更频率设定.参数的设定值3、操作面板单位表示及运行状态表示见下表指示灯显示说明备注RUN显示运行时点亮/闪烁亮灯：正在运行中慢闪烁（1.4秒循环）：反转运行中快闪烁（0.2秒循环）：非运行中MON显示监视器显示监视模式时亮灯PRM显示参数设定模式显示参数设置模式时亮灯PU显示PU操作模式时亮灯计算机连接运行模式时，为慢闪烁EXT显示外部操作模式时亮灯计算机连接运行模式时，为慢闪烁NET显示网络运行模式时亮灯监视用LED显示显示频率、参数序号等4、基本功能参数一览表参数名称表示设定范围单位出厂设定...word可编辑0转矩提升P00~30%0.1%6%4%3%1上限频率P10~120Hz0.01Hz120Hz2下限频率P20~120Hz0.01Hz0Hz3基准频率P30~400Hz0.01Hz50Hz43速设定（高速）P40~400Hz0.01Hz50Hz53速设定（中速）P50~400Hz0.01Hz30Hz63速设定（低速）P60~400Hz0.01Hz10Hz7加速时间P70~3600s0.1s5s8减速时间P80~3600s0.1s5s9电子过电流保护P90~500A0.01A额定输出电流30扩展功能显示选择P1600,99991999979操作模式选择P790~710第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图显示/按钮功能备注RUN显示运行时点亮/闪灭点亮：正在运行中慢闪灭（1.4S/次）：反转运行中快闪灭（0.2S/次）：非运行中PU显示PU操作模式时点亮计算机连接运行模式时，为慢闪亮监示用4位LED表示频率，参数序号等...word可编辑EXT显示外部操作模式时点亮计算机连接运行模式时，为慢闪亮设定用按钮变更频率设定.参数的设定值不能取下PU/EXT键切换PU/外部操作模式PU：PU操作模式EXT：外部操作模式使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态RUN键运行指令正转反转用（Pr.40）设定STOP/RESET键进行运行的停止，报警的复位SET键确定各设定MODE键切换各设定MON显示监视器显示PRM显示参数设定模式显示NET显示...word可编辑三、基本功能参数一览表参数名称表示设定范围单位出厂设定0转矩提升P00~30%0.1%6%4%3%1上限频率P10~120Hz0.01H120Hz2下限频率P20~120Hz0.01H0Hz3基准频率P30~400Hz0.01H50Hz43速设定（高速）P40~400Hz0.01H50Hz53速设定（中速）P50~400Hz0.01H30Hz63速设定（低速）P60~400Hz0.01H10Hz7加速时间P70~3600s0.1s5s8减速时间P80~3600s0.1s5s9电子过电流保护P90~500A0.01A额定输出电流30扩展功能显示选择P1600,99991999979操作模式选择P790~710注意：只有当Pr.160“扩展功能显示选择”的设定值设定为“0”时，变频器的扩展功能参数才有效。四、实验步骤1.设定频率运行（例：在50Hz状态下运...
