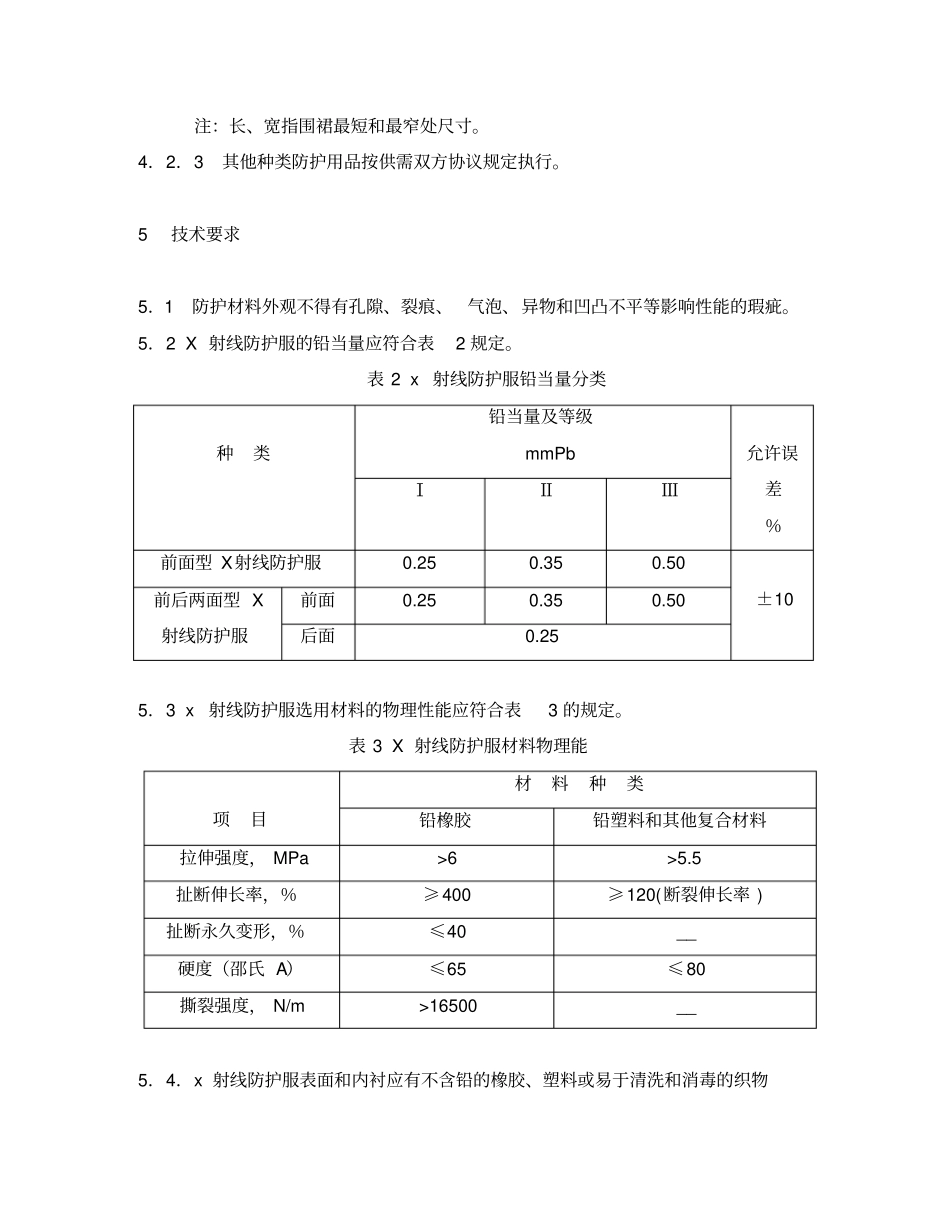

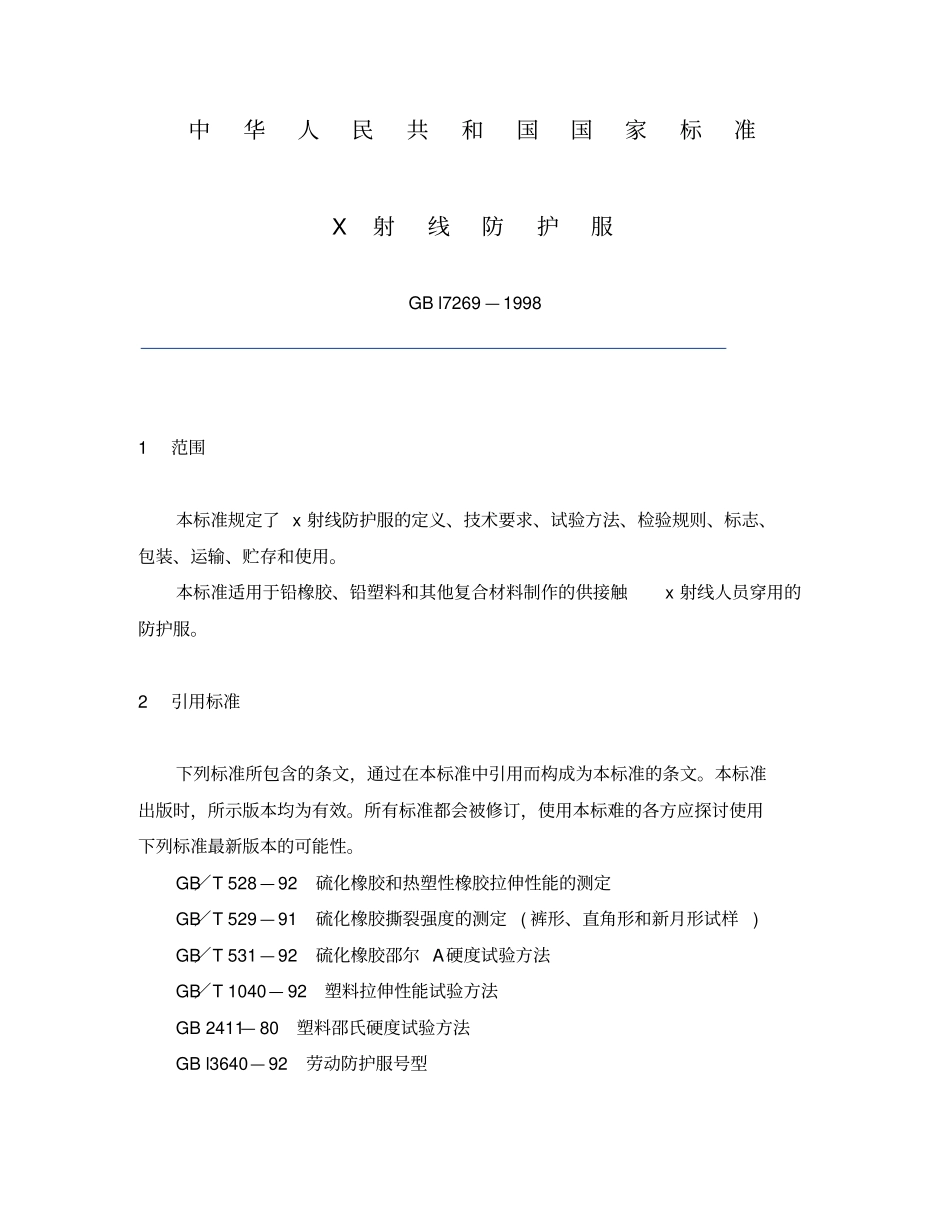

中华人民共和国国家标准X射线防护服GBl7269—19981范围本标准规定了x射线防护服的定义、技术要求、试验方法、检验规则、标志、包装、运输、贮存和使用。本标准适用于铅橡胶、铅塑料和其他复合材料制作的供接触x射线人员穿用的防护服。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标难的各方应探讨使用下列标准最新版本的可能性。GB／T528—92硫化橡胶和热塑性橡胶拉伸性能的测定GB／T529—91硫化橡胶撕裂强度的测定(裤形、直角形和新月形试样)GB／T531—92硫化橡胶邵尔A硬度试验方法GB／T1040—92塑料拉伸性能试验方法GB2411—80塑料邵氏硬度试验方法GBl3640—92劳动防护服号型3定义本标准采用下列定义．3．1前后两面型x射线防护服frontandbacktypeX—rayprotectivecIothing前后两面均有防护材料的X射线防护服3．2铅当量leadequivalent在相同照射条件下，具有与被测防护材料等同屏蔽能力的铅层厚度。单位以mmPb表示。4产品分类及规格4．1分类4．1．1按铅当量大小分类I型(0．25mmPb)、Ⅱ型(0．35mmPb)、Ⅲ型(0．50mmPb)。4．1．2按品种款式分类衣、裤、大褂、围裙、背心、颈套、帽等。4．2规格4．2．1X射线防护服控制部位尺寸按GBl3640规定选用。4．2．2X射线防护围裙号型尺寸应符合表1的规定。表1X射线防护围裙号型尺寸mm型号尺寸长宽大（L）1100±20600±20中（M）1000±20600±20小（S）900±20550±20注：长、宽指围裙最短和最窄处尺寸。4．2．3其他种类防护用品按供需双方协议规定执行。5技术要求5．1防护材料外观不得有孔隙、裂痕、气泡、异物和凹凸不平等影响性能的瑕疵。5．2X射线防护服的铅当量应符合表2规定。表2x射线防护服铅当量分类种类铅当量及等级mmPb允许误差％ⅠⅡⅢ前面型X射线防护服0.250.350.50±10前后两面型X射线防护服前面0.250.350.50后面0.255．3x射线防护服选用材料的物理性能应符合表3的规定。表3X射线防护服材料物理能项目材料种类铅橡胶铅塑料和其他复合材料拉伸强度，MPa>6>5.5扯断伸长率，％≥400≥120(断裂伸长率)扯断永久变形，％≤40__硬度（邵氏A）≤65≤80撕裂强度，N/m>16500__5．4．x射线防护服表面和内衬应有不含铅的橡胶、塑料或易于清洗和消毒的织物覆盖层，避免使用者直接与含铅防护材料接触。6试验方法6．1外观质量检验在正常自然光或200lx光源条件下用目视方法观察。6．2规格尺寸检验用刻度精确到lmm的量具检验；6．3物理性能试验6．3．1拉伸强度、扯断伸长率、扯断永久变形检验铅橡胶按GB528的规定进行。采用哑铃状I型试样，试验拉伸速度500mm／min±50mm／min。铅塑料按GB1040的规定进行。采用Ⅱ型试验速度100mm/min±10mm/min。6．3．2硬度检验铅橡胶按GB531的规定进行。铅塑料按GB2411的规定进行。6．3．3撕裂强度试验铅橡胶按GB／T529的规定进行。采用无割口的直角形试样，拉伸速度为500mm／min±50mm／min。6．4铅当量检验采用标准铅片替代法，用电离室式X射线照射量测定仪进行测量，试验装置及条件见图1、图2和表4。1—X射线管；2—限束装置；3—试样或标1—X射线管；2—限束装置；3屏蔽准铅片；4—屏蔽析；5—X射线剂量仪；板；4—试样或标准铅片；6—墙壁或地面5—X射线剂量仪；6—墙壁或地面图1用宽束时的试验装置图2用窄束时的试验装置表4铅当量试验条件X射线束种类wabcD宽束条件5001500≥50≥700__窄束条件20≤101)1500≥45≥321)≥7002001)铅当量均匀时。w─X射线束的宽度；a─X射线源与试样的距离；b─试样与剂量仪中心的距离；c─从剂量仪中心到后方墙壁或地面的距离；d─屏蔽板与试样的距离。6．4．1用于试验的X射线束应是宽束。当试样较小或试样铅当量均匀时，可用窄束。6．4．2X射线机高压发生装置应满足试验管电压要求，输出稳定，其试验管电压波动百分率在4％以下。6．4.3用于管电压在150kV以下的X射线防护用品，其试验管电压为100kV，总过滤在0．25mmCu以上的条件下进行。用于电压在150KV以上的X射线防护用品，相应过滤铜片厚度如表5所示。表5X射线机管电压与相应过滤铜片厚度管电压KV附加过滤铜片厚度mm1500.72001.225...
