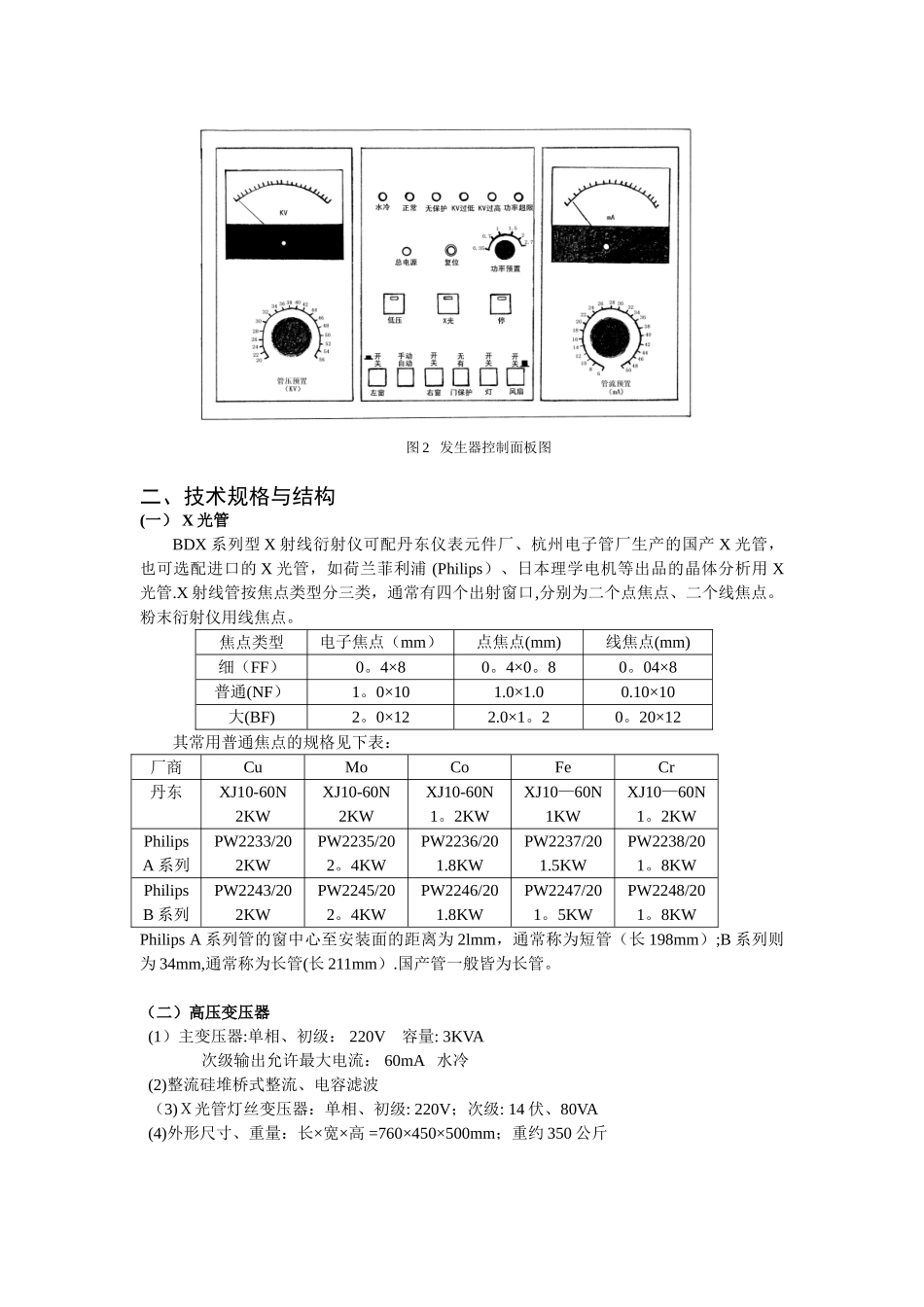

BDX 系列自动Ｘ射线衍射仪实验技术手册（二）（Ｘ射线发生器)北大青鸟仪器设备公司 欢迎使用北京大学研制生产的 BDX 系列 X 射线衍射仪。本手册是关于 X 射线高压发生器的原理和线路说明。用户在生产和维护时请注意: X 射线对人体有损害，因此在使用 X 光设备时必须十分注意安全，避开受到 X 光的辐射。本机的设计虽然考虑到较周全的防护，但若操作处置不当，仍然有可能受到 X 光的照射。 此外,X 光发生器是一种高压设备,在检修时也必须十分注意安全，避开受到高电压的损害。 安全注意事项: l、衍射仪 X 光路的屏蔽部件不可随意移去。 2、当需要拉开防护罩门进行操作时，应十分注意不要受到 X 光的照射，绝不可受到 X 光的直接照射,也要注意不要受到散射 X 光的照射。更换样品时,必须关窗. 3、当维修 X 光机的高压部分时,必须完全切断电源并使高压电容完全放电。 4、使用衍射仪时,应时刻有循环冷却水。一、概述 X 光发生器是衍射仪的 X 光源高压发生器，它备有衍射分析专用 X 光管,具有一套自动调节和自动稳定 X 光管工作高压和工作电流的电子系统，可以产生衍射仪工作所必需的、强度足够稳定且光源焦点足够细小的光束。X 射线发生器结构上分五部分：控制机箱、X 光管管套、高压电缆和高压发生器（高压油箱).各部分在本仪器的位置请参见图 1。图 1 发生器总体结构控制机箱是调整光源稳定性的控制电路系统，它的主要作用是 l、提供高稳定并连续可调的基准电源。 2、高压和管流的控制及采样稳定电路. 3、故障保护电路。 4、可控硅控制电路。操作面板是 X 射线强度调整和数值显示的操作板，其操作按键、强度指示及各种保护灯。参见图 2:BDX3200 型 X 射线衍射仪的 X 光机同时是放置测角仪的工作台，X 光管卧式安放。X光管套和测角仪有一公共底板，台面上配有全封闭防护罩，给仪器的使用提供了可靠安全的防护措施. BDX3300 等型号，X 光管管套固定在测角仪上，衍射仪 X 光管立式安放。 高压油箱是提供 X 光管高压电压和电流的封闭式高压变压器。高压电缆则将高压油箱与管套中的 X 光管紧密地连接起来。图 2 发生器控制面板图二、技术规格与结构(一） X 光管BDX 系列型 X 射线衍射仪可配丹东仪表元件厂、杭州电子管厂生产的国产 X 光管，也可选配进口的 X 光管，如荷兰菲利浦 (Philips）、日本理学电机等出品的晶体分析用 X光管.X 射线管按焦点类型分三类，通常有...
