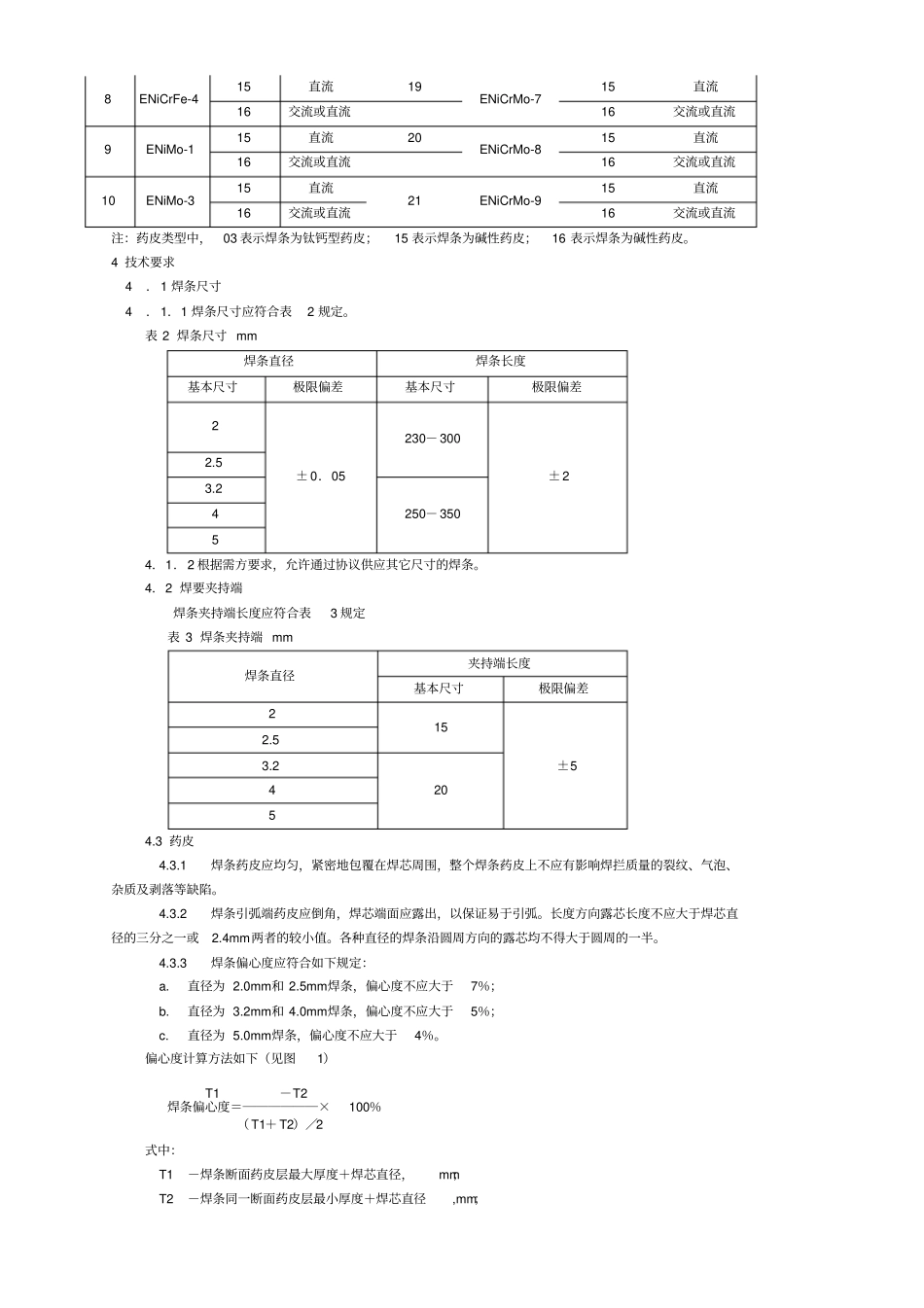

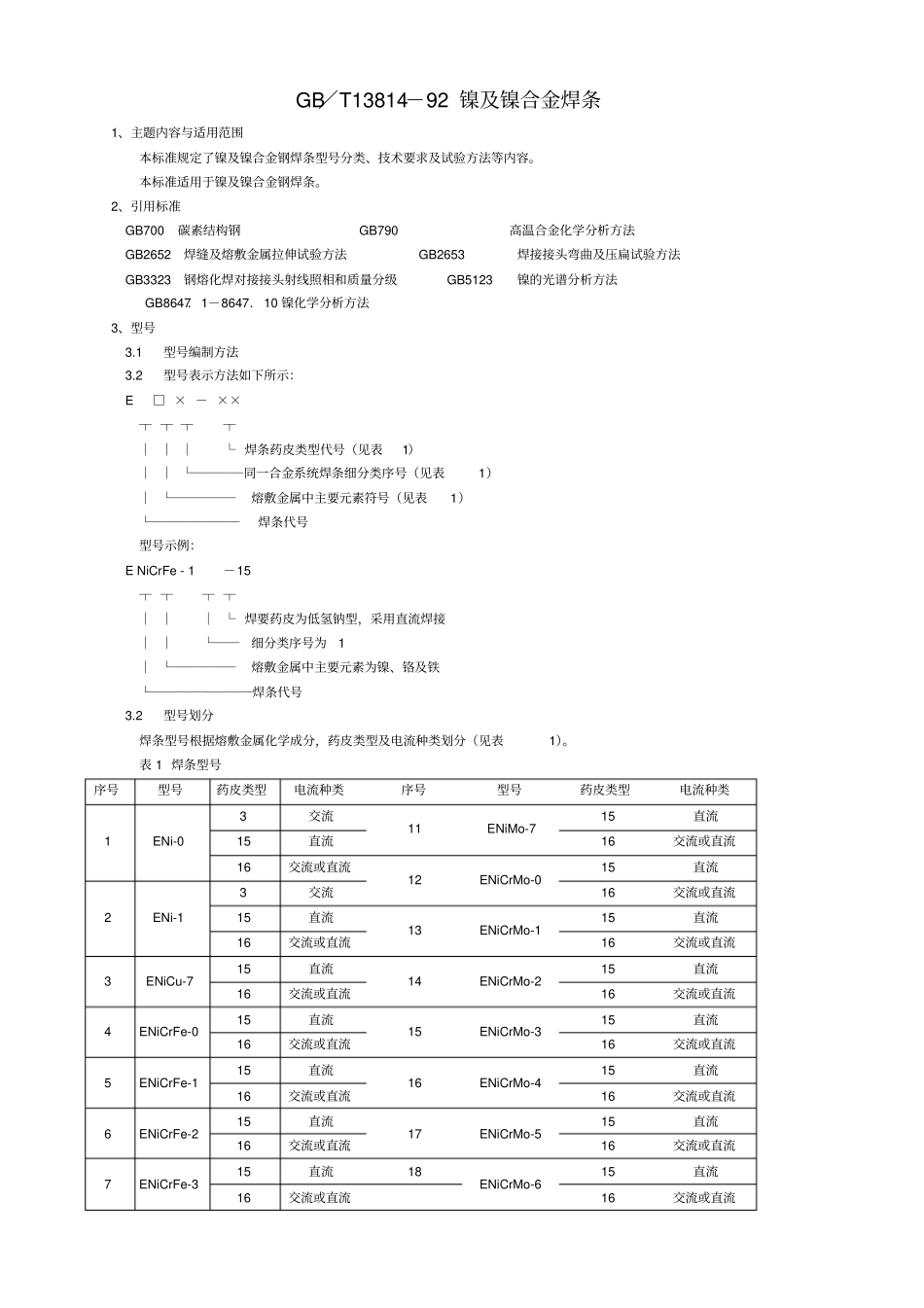

GB／T13814－92镍及镍合金焊条1、主题内容与适用范围本标准规定了镍及镍合金钢焊条型号分类、技术要求及试验方法等内容。本标准适用于镍及镍合金钢焊条。2、引用标准GB700碳素结构钢GB790高温合金化学分析方法GB2652焊缝及熔敷金属拉伸试验方法GB2653焊接接头弯曲及压扁试验方法GB3323钢熔化焊对接接头射线照相和质量分级GB5123镍的光谱分析方法GB8647．1－8647．10镍化学分析方法3、型号3.1型号编制方法3.2型号表示方法如下所示：E□×－××┬┬┬┬│││└焊条药皮类型代号（见表1）││└────同一合金系统焊条细分类序号（见表1）│└─────熔敷金属中主要元素符号（见表1）└───────焊条代号型号示例：ENiCrFe-1－15┬┬┬┬│││└焊要药皮为低氢钠型，采用直流焊接││└──细分类序号为1│└─────熔敷金属中主要元素为镍、铬及铁└────────焊条代号3.2型号划分焊条型号根据熔敷金属化学成分，药皮类型及电流种类划分（见表1）。表1焊条型号序号型号药皮类型电流种类序号型号药皮类型电流种类1ENi-03交流11ENiMo-715直流15直流16交流或直流16交流或直流12ENiCrMo-015直流2ENi-13交流16交流或直流15直流13ENiCrMo-115直流16交流或直流16交流或直流3ENiCu-715直流14ENiCrMo-215直流16交流或直流16交流或直流4ENiCrFe-015直流15ENiCrMo-315直流16交流或直流16交流或直流5ENiCrFe-115直流16ENiCrMo-415直流16交流或直流16交流或直流6ENiCrFe-215直流17ENiCrMo-515直流16交流或直流16交流或直流7ENiCrFe-315直流18ENiCrMo-615直流16交流或直流16交流或直流8ENiCrFe-415直流19ENiCrMo-715直流16交流或直流16交流或直流9ENiMo-115直流20ENiCrMo-815直流16交流或直流16交流或直流10ENiMo-315直流21ENiCrMo-915直流16交流或直流16交流或直流注：药皮类型中，03表示焊条为钛钙型药皮；15表示焊条为碱性药皮；16表示焊条为碱性药皮。4技术要求4．1焊条尺寸4．1．1焊条尺寸应符合表2规定。表2焊条尺寸mm焊条直径焊条长度基本尺寸极限偏差基本尺寸极限偏差2±0．05230－300±22.53.2250－350454．1．2根据需方要求，允许通过协议供应其它尺寸的焊条。4．2焊要夹持端焊条夹持端长度应符合表3规定表3焊条夹持端mm焊条直径夹持端长度基本尺寸极限偏差215±52.53.220454.3药皮4.3.1焊条药皮应均匀，紧密地包覆在焊芯周围，整个焊条药皮上不应有影响焊拦质量的裂纹、气泡、杂质及剥落等缺陷。4.3.2焊条引弧端药皮应倒角，焊芯端面应露出，以保证易于引弧。长度方向露芯长度不应大于焊芯直径的三分之一或2.4mm两者的较小值。各种直径的焊条沿圆周方向的露芯均不得大于圆周的一半。4.3.3焊条偏心度应符合如下规定：a.直径为2.0mm和2.5mm焊条，偏心度不应大于7％；b.直径为3.2mm和4.0mm焊条，偏心度不应大于5％；c.直径为5.0mm焊条，偏心度不应大于4％。偏心度计算方法如下（见图1）T1－T2焊条偏心度＝──────×100％（T1＋T2）／2式中：T1－焊条断面药皮层最大厚度＋焊芯直径，mm；T2－焊条同一断面药皮层最小厚度＋焊芯直径,mm；4．4熔敷金属化学成分熔敷金属化学成分应符合表4规定。4.5机械性能4.5.1熔敷金属的抗拉强度及延伸率试验结果应符合表5规定。4.5.2焊接接头弯曲性能4.5.2.1对于直径2.0mm的焊条应做二个横向正弯试验，对于直径2.5、3.2、4.0、5.0mm的焊条应做三个横抽侧弯试验。4.5.2．.2每个试样弯曲表面的裂纹条数和单个裂纹长度应不超过表6中的规定。但长度为0.4mm以下的裂纹和试样棱角上的裂纹不计。4.6焊缝射线探伤4.6.1射线探伤检验的试样焊接位置应符合表7规定。在平焊位置试验的焊件，应先进行焊缝射线探伤检验，然后加工拉伸和弯曲性能试样。表4熔敷金属化学成分（略）表5机械性能型号熔敷金属拉伸试验抗拉强度σb延伸率δ5MPaKgf/mm2%ENi-0410-4220ENi-1ENiCu-7480-5030ENiCrFe-0550-56ENiCrFe-1ENiCrFe-2ENiCrFe-3ENiCrFe-4650-6620ENiMo-1690-7025ENiMo-3ENiMo-7760-77ENiCrMo-0620-6320ENiCrMo-1ENiCrMo-2650-66ENiCrMo-3760-7730ENiCrMo-4690-7025ENiCrMo-5ENiCrMo-6620-6335ENiCrMo-7690-7025ENiCrMo-8620-63ENiCrMo-9表6机械性能...
