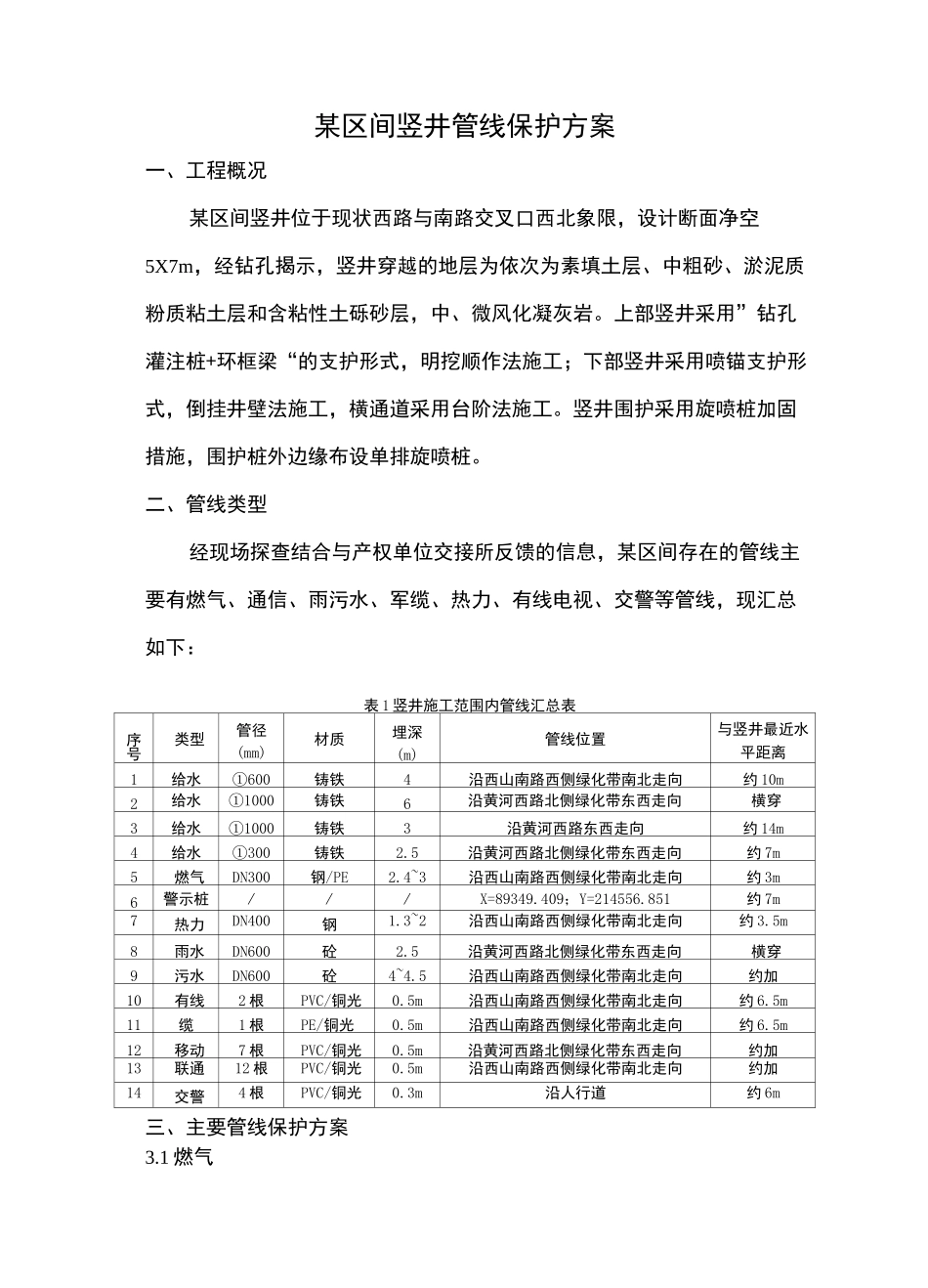

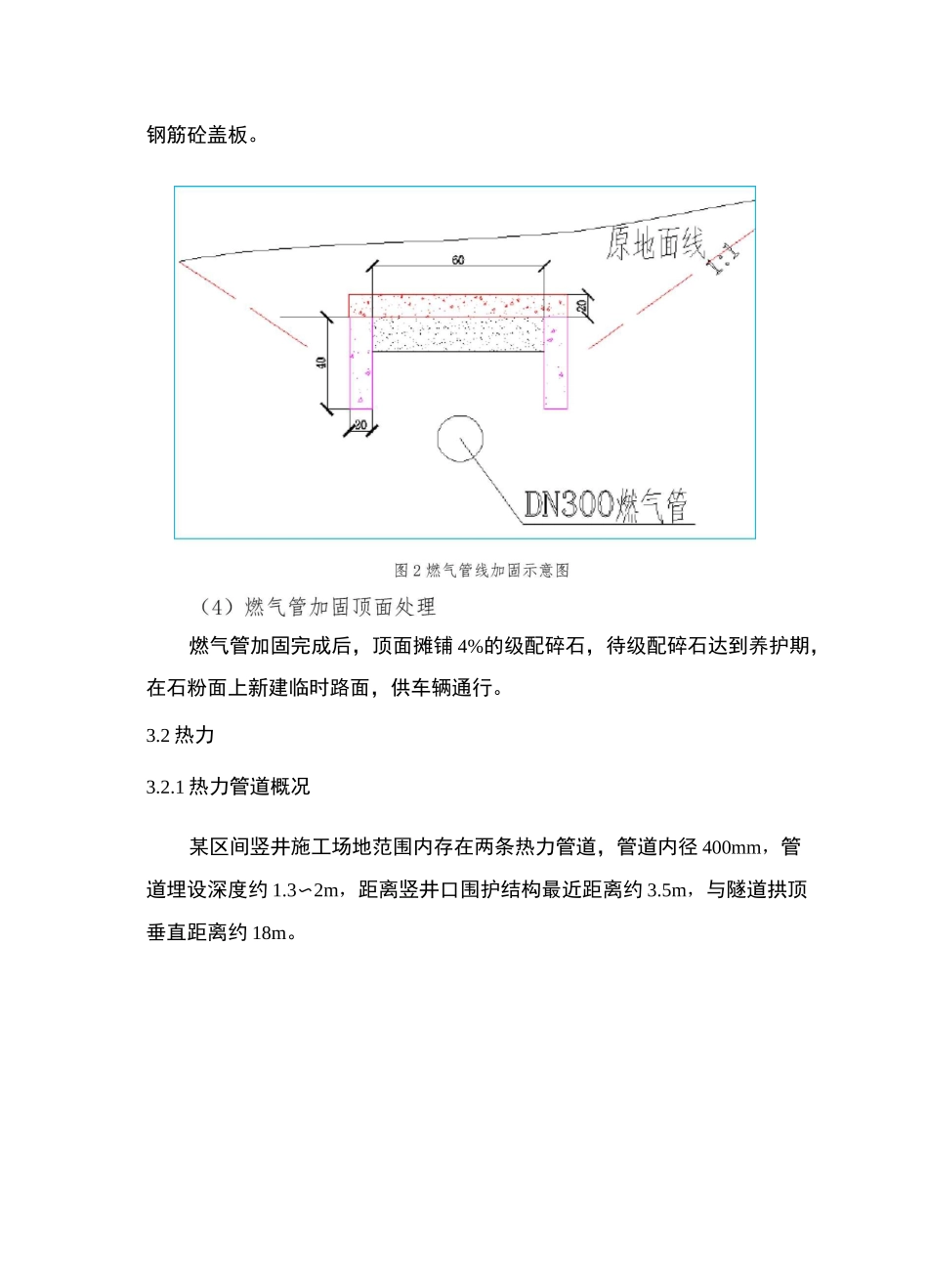

某区间竖井管线保护方案一、工程概况某区间竖井位于现状西路与南路交叉口西北象限，设计断面净空5X7m，经钻孔揭示，竖井穿越的地层为依次为素填土层、中粗砂、淤泥质粉质粘土层和含粘性土砾砂层，中、微风化凝灰岩。上部竖井采用”钻孔灌注桩+环框梁“的支护形式，明挖顺作法施工；下部竖井采用喷锚支护形式，倒挂井壁法施工，横通道采用台阶法施工。竖井围护采用旋喷桩加固措施，围护桩外边缘布设单排旋喷桩。二、管线类型经现场探查结合与产权单位交接所反馈的信息，某区间存在的管线主要有燃气、通信、雨污水、军缆、热力、有线电视、交警等管线，现汇总如下：表1竖井施工范围内管线汇总表序号类型管径(mm)材质埋深(m)管线位置与竖井最近水平距离1给水①600铸铁4沿西山南路西侧绿化带南北走向约10m2给水①1000铸铁6沿黄河西路北侧绿化带东西走向横穿3给水①1000铸铁3沿黄河西路东西走向约14m4给水①300铸铁2.5沿黄河西路北侧绿化带东西走向约7m5燃气DN300钢/PE2.4~3沿西山南路西侧绿化带南北走向约3m6警示桩///X=89349.409；Y=214556.851约7m7热力DN400钢1.3~2沿西山南路西侧绿化带南北走向约3.5m8雨水DN600砼2.5沿黄河西路北侧绿化带东西走向横穿9污水DN600砼4~4.5沿西山南路西侧绿化带南北走向约加10有线2根PVC/铜光0.5m沿西山南路西侧绿化带南北走向约6.5m11缆1根PE/铜光0.5m沿西山南路西侧绿化带南北走向约6.5m12移动7根PVC/铜光0.5m沿黄河西路北侧绿化带东西走向约加13联通12根PVC/铜光0.5m沿西山南路西侧绿化带南北走向约加14交警4根PVC/铜光0.3m沿人行道约6m三、主要管线保护方案3.1燃气3.1.1燃气管道概况某区间竖井施工场地范围中的燃气管道，为城区供气管道，管道内径200〜300mm,管道设计压力为中压，管道埋设深度约2.4〜3.5m,距离竖井口围护结构最近距离约2m,与隧道拱顶垂直距离约16m,已通气。图1某区间竖井燃气管线示意图3.1.2燃气管道保护措施(1)管线探明在场平施工前，根据相关市政管线图纸及燃气部门人员现场指定位置，采用人工开挖探明沟，直至燃气管完全暴露。(2)开挖沟槽在明确燃气管走向后，沿燃气管两侧开挖约沟槽，坡比根据地质情况进行确定，拟定岩层1：0.75，土质边坡1：1。开挖过程全面采用机械配合人工开挖方式，管道上方1.0m范围内禁止采取机械开挖，全部进行人工开挖，确保天燃气管道安全。(3)燃气管保护对于场地施工范围内燃气管道需进行开挖暴露，开挖至管道上方0.4m左右时，对管道四周铺设30cm厚细砂，细砂应密实，两侧采用20cmX40cm型C20条形混凝土基础，嵌入原地面线30cm下，顶层浇筑一层20cm厚C30钢筋砼盖板。燃气管加固完成后，顶面摊铺4%的级配碎石，待级配碎石达到养护期，在石粉面上新建临时路面，供车辆通行。3.2热力3.2.1热力管道概况某区间竖井施工场地范围内存在两条热力管道，管道内径400mm，管道埋设深度约1.3〜2m，距离竖井口围护结构最近距离约3.5m，与隧道拱顶垂直距离约18m。图3某区间竖井热力管线示意图3.2.2热力管道保护措施隧道施工至管线上方时，初支C25混凝土，格栅间距适当加密,采用双层钢筋网，超前小导管打设180度，施工过程要短开挖，早封闭，加强施工监测。3.3给水3.3.1给水管道概况某区间竖井施工场地范围内存在三条给水管道，管道内径300〜1000mm,管道埋设深度约3〜6m,其中一条横穿竖井口，其他距离竖井口围护结构最近距离约3.5m，与隧道拱顶垂直距离约15m。图4某区间竖井给水管线示意图3.3.2给水管道保护措施横贯竖井口DN1000给水管线向西迁改至现状青岛丽景园林景观工程有限公司院内，占地面积约100m2，迁改长度约32m，增设检查井三处。其他管线在施工过程中要注意：(1)严格按照青岛中润供水有限公司《现场交接资料》对给水管线进行保护。(2)现场采用醒目的标示牌，对给水管进行标识，特别是接头、拐弯处，标识牌间距15〜20m。(3)各项工序施工前，技术人员对全体作业人员特别是挖机司机现场进行管线交底，说明给水管线的位置、埋深等。(4)机械动土作业，有专职人员进行指挥，给水管线两侧1m严禁进行机械挖土。(5)自来水公司联络地址和通讯作详细记录，加强与自来水公司日常联系和沟通。当管线发生事故或可能发生异...
