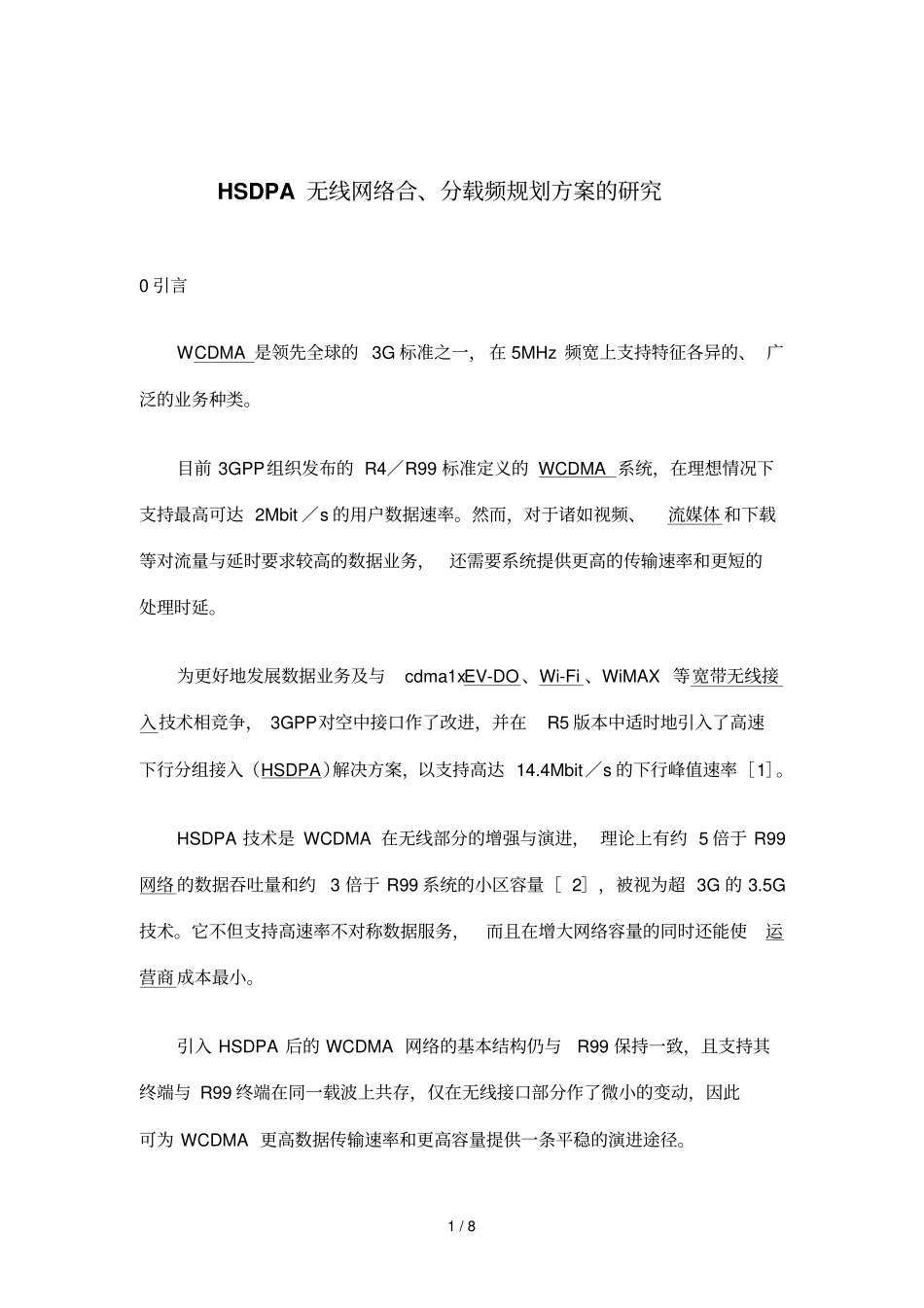

1/8HSDPA无线网络合、分载频规划方案的研究0引言WCDMA是领先全球的3G标准之一，在5MHz频宽上支持特征各异的、广泛的业务种类。目前3GPP组织发布的R4／R99标准定义的WCDMA系统，在理想情况下支持最高可达2Mbit／s的用户数据速率。然而，对于诸如视频、流媒体和下载等对流量与延时要求较高的数据业务，还需要系统提供更高的传输速率和更短的处理时延。为更好地发展数据业务及与cdma1xEV-DO、Wi-Fi、WiMAX等宽带无线接入技术相竞争，3GPP对空中接口作了改进，并在R5版本中适时地引入了高速下行分组接入（HSDPA）解决方案，以支持高达14.4Mbit／s的下行峰值速率［1］。HSDPA技术是WCDMA在无线部分的增强与演进，理论上有约5倍于R99网络的数据吞吐量和约3倍于R99系统的小区容量［2］，被视为超3G的3.5G技术。它不但支持高速率不对称数据服务，而且在增大网络容量的同时还能使运营商成本最小。引入HSDPA后的WCDMA网络的基本结构仍与R99保持一致，且支持其终端与R99终端在同一载波上共存，仅在无线接口部分作了微小的变动，因此可为WCDMA更高数据传输速率和更高容量提供一条平稳的演进途径。2/8然而，也正是由于HSDPA可以与原R99设备在同一载频共存，且共享系统的功率资源和信道码资源，而其资源分配则是依据用户需求实时动态调整的，因此给HSDPA无线网的规划设计带来了难度，即如何在合理分配系统资源、使得网络性能最佳的同时又能提供一个简便有效的方法去规划该无线网络。1HSDPA技术特点简述在R99版本的空中接口中，采用了扩频因子可变的方式来适应多业务数据速率的需求，同时采取功率控制技术以克服WCDMA的远近效应。而R5版本中定义的HSDPA系统，通过在新增的高速下行共享信道（HS-DSCH）上采取固定扩频因子为16、支持最多15个码并行的多码传输方式来提供不同等级的数据速率，用户之间以码分和时分的方式加以区分。为对无线链路做到快速响应，以尽可能地提高下行分组数据速率，HSDPA采用了自适应调节速度更快的自适应编码调制技术（AMC）、混合自动重传（HARQ）和快速资源调度算法来替代R99中的功控技术。a）AMC是依据信道情况的瞬时变化，进行调制方式（16QAM或QPSK）和编码格式（3／4或1／2速率的Turbo编码）的调整，使用户达到尽可能高的数据吞吐率。b）HARQ机制本身的定义是将FEC和ARQ技术相结合的一种差错控制方案，是指接收方在解码失败的情况下，保存接收到的数据，并要求发送方重传数据，接收方将重传的数据和先前接收到的数据在解码之前进行组合。3/8HARQ技术不仅可以提高系统性能，灵活调整有效码元速率，还可以补偿由于采用链路适配所带来的误码。它有两种运行方式：软合并和增量冗余（IR），后者的性能要优于前者，但要求接收端有更大的内存。c）快速资源调度算法则是基于信道条件，并兼顾公平性的原则来对系统资源进行调配，以获得小区范围内最大的数据吞吐量。同时，HSDPA将重传与资源调度功能从RNC移植入NodeB中新增的MAC-hs功能实体上［4］，并将一个最小传输时间间隔（TTI）缩短到2ms（3个时隙），从而有效地降低了终端和NodeB之间的处理时延，提升了用户对信道变化的快速响应能力。2HSDPA系统载频功率设置不同于CDMA2000的增强版1xEV-DO技术，HSDPA可同时支持与原WCDMAR99设备在同一载频或不同载频上工作。a）在HSDPA建设初期，考虑到数据业务开展程度并未十分充分，因此从有效利用现有的频率及硬件资源，并为网络向HSDPA技术演进提供一个相对经济及平滑的方案的角度考虑，运营商必会选择与原R99设备合载频的方式来承载HSDPA，由此涉及到如何在同一载频上有效地分配功率及码字资源，以使小区吞吐量达到最优的问题。参考文献3给出了一个特定情况下的系统仿真结果，其中同一载频上话音与分组业务同时由R99的专用信道（DCH）和R5HSDPA的HS-DSCH承载，并假设配有1个高速下行共享控制信道（HS-SCCH）的HSDPA用户最多可以分配54/8个HS-DSCH并行码道，即单用户最高数据速率可达3.6Mbit／s，而R99信道则可以使用剩余的码资源进行服务。由此可得到R99DCH和R5HS-DSCH信道共同作用下的总小区平均吞吐量以及各自业务信道所承载的数据吞吐量。可以看到，随着分配给HSDPA功率的增...
