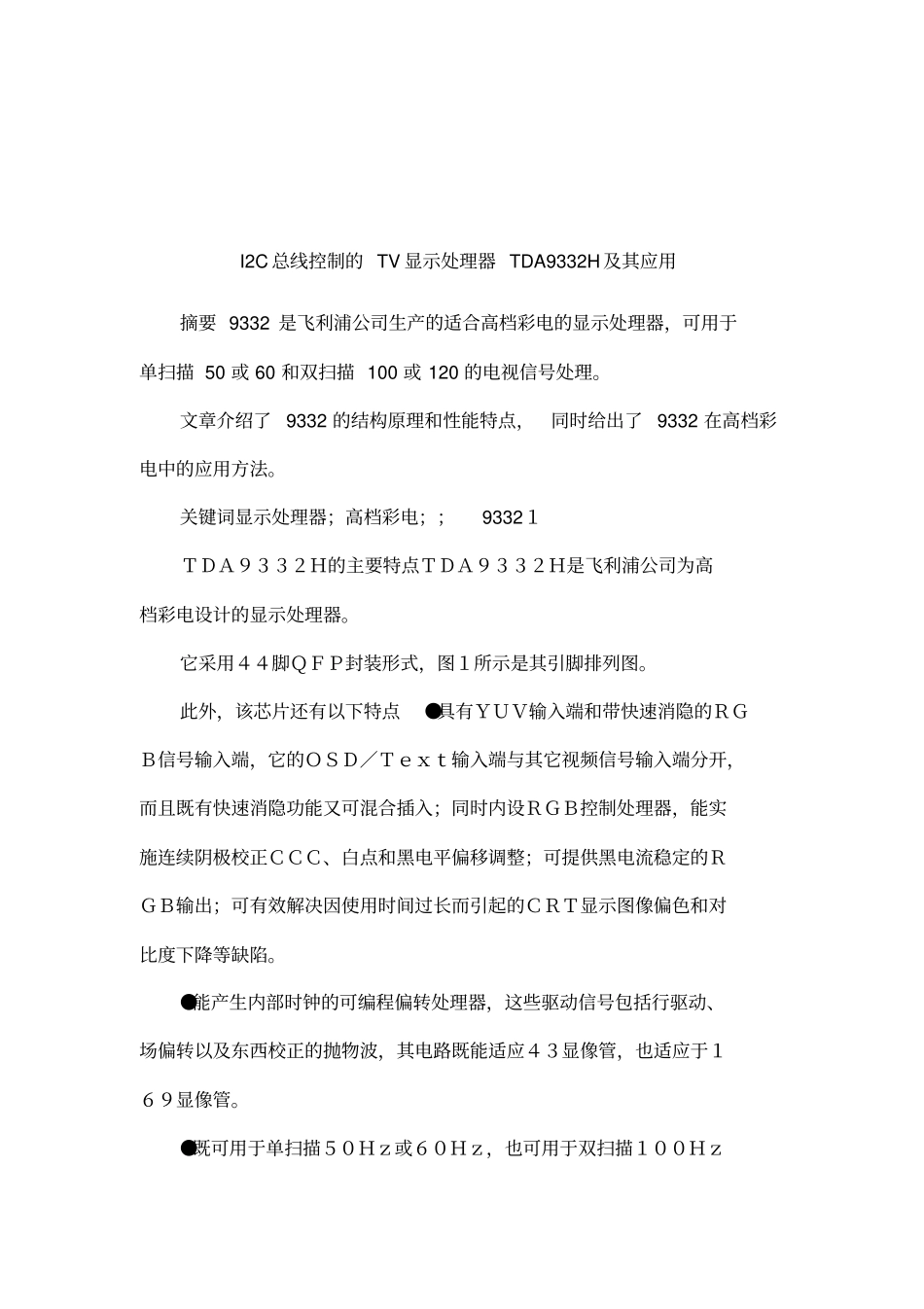

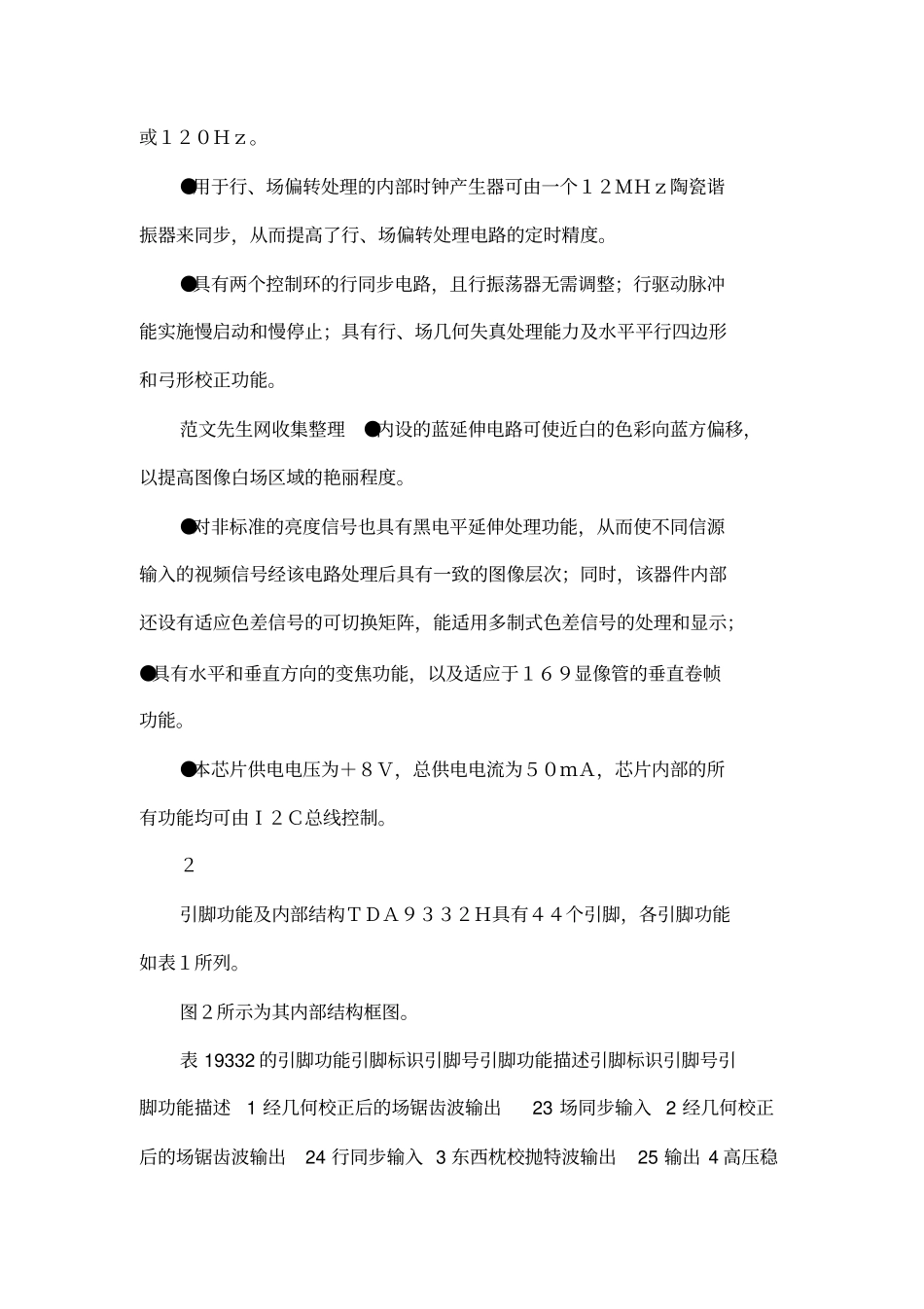

I2C总线控制的TV显示处理器TDA9332H及其应用摘要9332是飞利浦公司生产的适合高档彩电的显示处理器，可用于单扫描50或60和双扫描100或120的电视信号处理。文章介绍了9332的结构原理和性能特点，同时给出了9332在高档彩电中的应用方法。关键词显示处理器；高档彩电；；9332１ＴＤＡ９３３２Ｈ的主要特点ＴＤＡ９３３２Ｈ是飞利浦公司为高档彩电设计的显示处理器。它采用４４脚ＱＦＰ封装形式，图１所示是其引脚排列图。此外，该芯片还有以下特点●具有ＹＵＶ输入端和带快速消隐的ＲＧＢ信号输入端，它的ＯＳＤ／Ｔｅｘｔ输入端与其它视频信号输入端分开，而且既有快速消隐功能又可混合插入；同时内设ＲＧＢ控制处理器，能实施连续阴极校正ＣＣＣ、白点和黑电平偏移调整；可提供黑电流稳定的ＲＧＢ输出；可有效解决因使用时间过长而引起的ＣＲＴ显示图像偏色和对比度下降等缺陷。●能产生内部时钟的可编程偏转处理器，这些驱动信号包括行驱动、场偏转以及东西校正的抛物波，其电路既能适应４３显像管，也适应于１６９显像管。●既可用于单扫描５０Ｈｚ或６０Ｈｚ，也可用于双扫描１００Ｈｚ或１２０Ｈｚ。●用于行、场偏转处理的内部时钟产生器可由一个１２ＭＨｚ陶瓷谐振器来同步，从而提高了行、场偏转处理电路的定时精度。●具有两个控制环的行同步电路，且行振荡器无需调整；行驱动脉冲能实施慢启动和慢停止；具有行、场几何失真处理能力及水平平行四边形和弓形校正功能。范文先生网收集整理●内设的蓝延伸电路可使近白的色彩向蓝方偏移，以提高图像白场区域的艳丽程度。●对非标准的亮度信号也具有黑电平延伸处理功能，从而使不同信源输入的视频信号经该电路处理后具有一致的图像层次；同时，该器件内部还设有适应色差信号的可切换矩阵，能适用多制式色差信号的处理和显示；●具有水平和垂直方向的变焦功能，以及适应于１６９显像管的垂直卷帧功能。●本芯片供电电压为＋８Ｖ，总供电电流为５０ｍＡ，芯片内部的所有功能均可由Ｉ２Ｃ总线控制。２引脚功能及内部结构ＴＤＡ９３３２Ｈ具有４４个引脚，各引脚功能如表１所列。图２所示为其内部结构框图。表19332的引脚功能引脚标识引脚号引脚功能描述引脚标识引脚号引脚功能描述1经几何校正后的场锯齿波输出23场同步输入2经几何校正后的场锯齿波输出24行同步输入3东西枕校抛特波输出25输出4高压稳定检测信号输出26信号输入5快速检测输入27信号输入16地28信号输入7数字电源滤波29固定束电流关断输入8行激励脉冲输出130红基色信号1插入9沙堡脉冲输出131绿基色信号1插入102总线时钟线132蓝基色信号1插入112总线数据线133快速消隐1插入12行频选择控制34白峰限幅退耦13行逆程脉冲输入235红基色信号2插入14动态相位补偿236绿基色信号2插入15场锯齿波形成，外接锯齿波形成电容237蓝基色信号2插入16场锯齿波形成参考电流设置238快速消隐2插入17+8电源行启动239+8电源18电源稳压滤波器电容连接端带隙滤波40红基色信号输出219地41绿基色信号输出2012晶振输入42蓝基色信号输出2112晶振输出43束电流限制输入22低压启动电路供电44黑电流检测输入３ＴＤＡ９３３２Ｈ的工作原理３．１图像信号的选择和显示处理ＴＤＡ９３３２Ｈ中图像信号的选择和显示处理包括将ＲＧＢ信号转换成ＹＵＶ信号、ＹＵＶ选择、黑电平延伸及色度控制、基色矩阵、对比度控制、基色信号选择、白峰和亮度控制、峰值限幅和束电流控制、暗平衡自动调节、蓝电平延伸及输出放大等。ＴＤＡ９３３２Ｈ有三个信号输入口，即一个ＹＵＶ和两个ＲＧＢ输入口。其中ＹＵＶ输入口供倍场／逐行处理部分输出ＹＵＶ信号。在上述三个输入口中，第一个ＲＧＢ输入口用于外部视频ＲＧＢ信号的输入，第二个ＲＧＢ输入口用于ＯＳＤ和图文电视的ＲＧＢ信号输入。三个输入口的信号转换都是由微处理器通过Ｉ２Ｃ总线来控制的。ＲＧＢ输出信号的处理包括白峰限幅、束电流限制、阴极束电流连续校准、蓝电平延伸等电路。３．２同步、偏转小信号处理及几何失真校正图2１时钟发生器和第一锁相环ＴＤＡ９３３２Ｈ中的时钟发生器由一个压控振荡器和第一锁相环共同产生同步、偏转处理所需的时钟信号，压控振荡...
