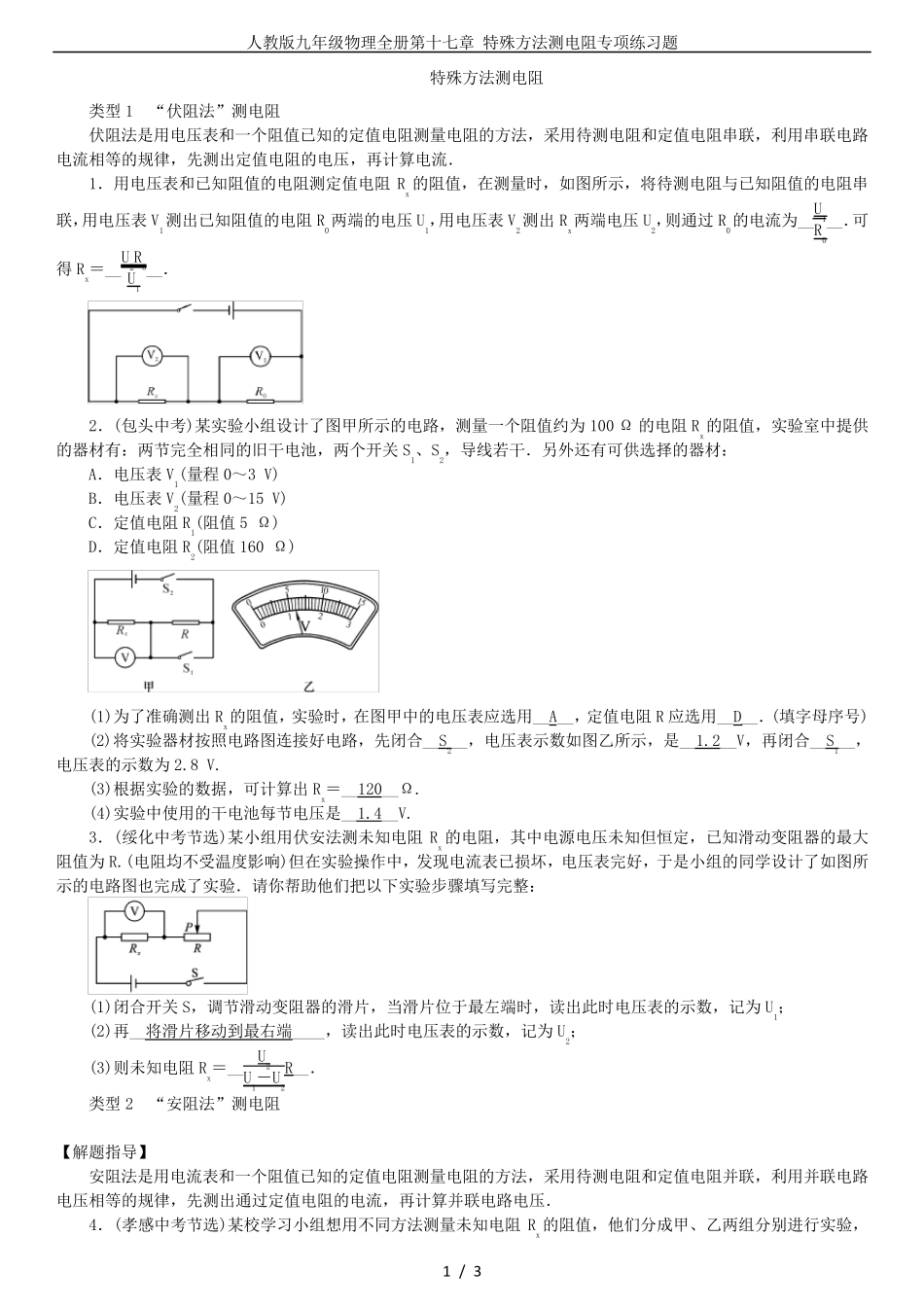

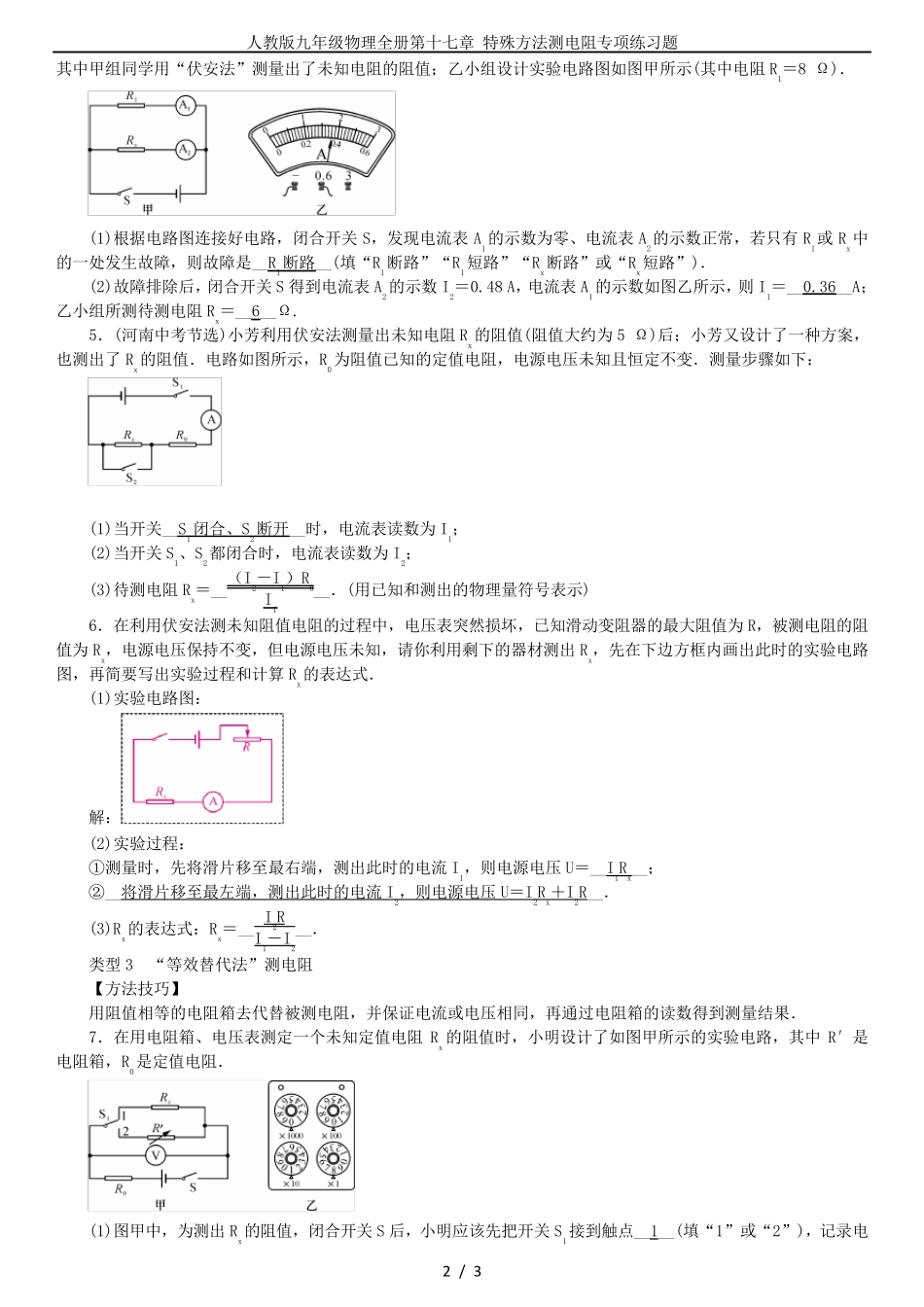

人教版九年级物理全册第十七章特殊方法测电阻专项练习题1/3特殊方法测电阻类型1“伏阻法”测电阻伏阻法是用电压表和一个阻值已知的定值电阻测量电阻的方法，采用待测电阻和定值电阻串联，利用串联电路电流相等的规律，先测出定值电阻的电压，再计算电流．1．用电压表和已知阻值的电阻测定值电阻Rx的阻值，在测量时，如图所示，将待测电阻与已知阻值的电阻串联，用电压表V1测出已知阻值的电阻R0两端的电压U1，用电压表V2测出Rx两端电压U2，则通过R0的电流为__U1R0__．可得Rx＝__U2R0U1__．2．(包头中考)某实验小组设计了图甲所示的电路，测量一个阻值约为100Ω的电阻Rx的阻值，实验室中提供的器材有：两节完全相同的旧干电池，两个开关S1、S2，导线若干．另外还有可供选择的器材：A．电压表V1(量程0～3V)B．电压表V2(量程0～15V)C．定值电阻R1(阻值5Ω)D．定值电阻R2(阻值160Ω)(1)为了准确测出Rx的阻值，实验时，在图甲中的电压表应选用__A__，定值电阻R应选用__D__．(填字母序号)(2)将实验器材按照电路图连接好电路，先闭合__S2__，电压表示数如图乙所示，是__1.2__V，再闭合__S1__，电压表的示数为2.8V.(3)根据实验的数据，可计算出Rx＝__120__Ω.(4)实验中使用的干电池每节电压是__1.4__V.3．(绥化中考节选)某小组用伏安法测未知电阻Rx的电阻，其中电源电压未知但恒定，已知滑动变阻器的最大阻值为R.(电阻均不受温度影响)但在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：(1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；(2)再__将滑片移动到最右端____，读出此时电压表的示数，记为U2；(3)则未知电阻Rx＝__U2U1－U2R__．类型2“安阻法”测电阻【解题指导】安阻法是用电流表和一个阻值已知的定值电阻测量电阻的方法，采用待测电阻和定值电阻并联，利用并联电路电压相等的规律，先测出通过定值电阻的电流，再计算并联电路电压．4．(孝感中考节选)某校学习小组想用不同方法测量未知电阻Rx的阻值，他们分成甲、乙两组分别进行实验，人教版九年级物理全册第十七章特殊方法测电阻专项练习题2/3其中甲组同学用“伏安法”测量出了未知电阻的阻值；乙小组设计实验电路图如图甲所示(其中电阻R1＝8Ω)．(1)根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或Rx中的一处发生故障，则故障是__R1断路__(填“R1断路”“R1短路”“Rx断路”或“Rx短路”)．(2)故障排除后，闭合开关S得到电流表A2的示数I2＝0.48A，电流表A1的示数如图乙所示，则I1＝__0.36__A；乙小组所测待测电阻Rx＝__6__Ω.5．(河南中考节选)小芳利用伏安法测量出未知电阻Rx的阻值(阻值大约为5Ω)后；小芳又设计了一种方案，也测出了Rx的阻值．电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：(1)当开关__S1闭合、S2断开__时，电流表读数为I1；(2)当开关S1、S2都闭合时，电流表读数为I2；(3)待测电阻Rx＝__（I2－I1）R0I1__．(用已知和测出的物理量符号表示)6．在利用伏安法测未知阻值电阻的过程中，电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，电源电压保持不变，但电源电压未知，请你利用剩下的器材测出Rx，先在下边方框内画出此时的实验电路图，再简要写出实验过程和计算Rx的表达式．(1)实验电路图：解：(2)实验过程：①测量时，先将滑片移至最右端，测出此时的电流I1，则电源电压U＝__I1Rx__；②__将滑片移至最左端，测出此时的电流I2，则电源电压U＝I2Rx＋I2R__．(3)Rx的表达式：Rx＝__I2RI1－I2__．类型3“等效替代法”测电阻【方法技巧】用阻值相等的电阻箱去代替被测电阻，并保证电流或电压相同，再通过电阻箱的读数得到测量结果．7．在用电阻箱、电压表测定一个未知定值电阻Rx的阻值时，小明设计了如图甲所示的实验电路，其中R′是电阻箱，R0是定值电阻．(1)图甲中，为测出Rx的阻值，闭合开关S后，小明应该先把开关S1接到触点__1__(填“1”或“2”)，记录电人教版九年级物理全册第十...
