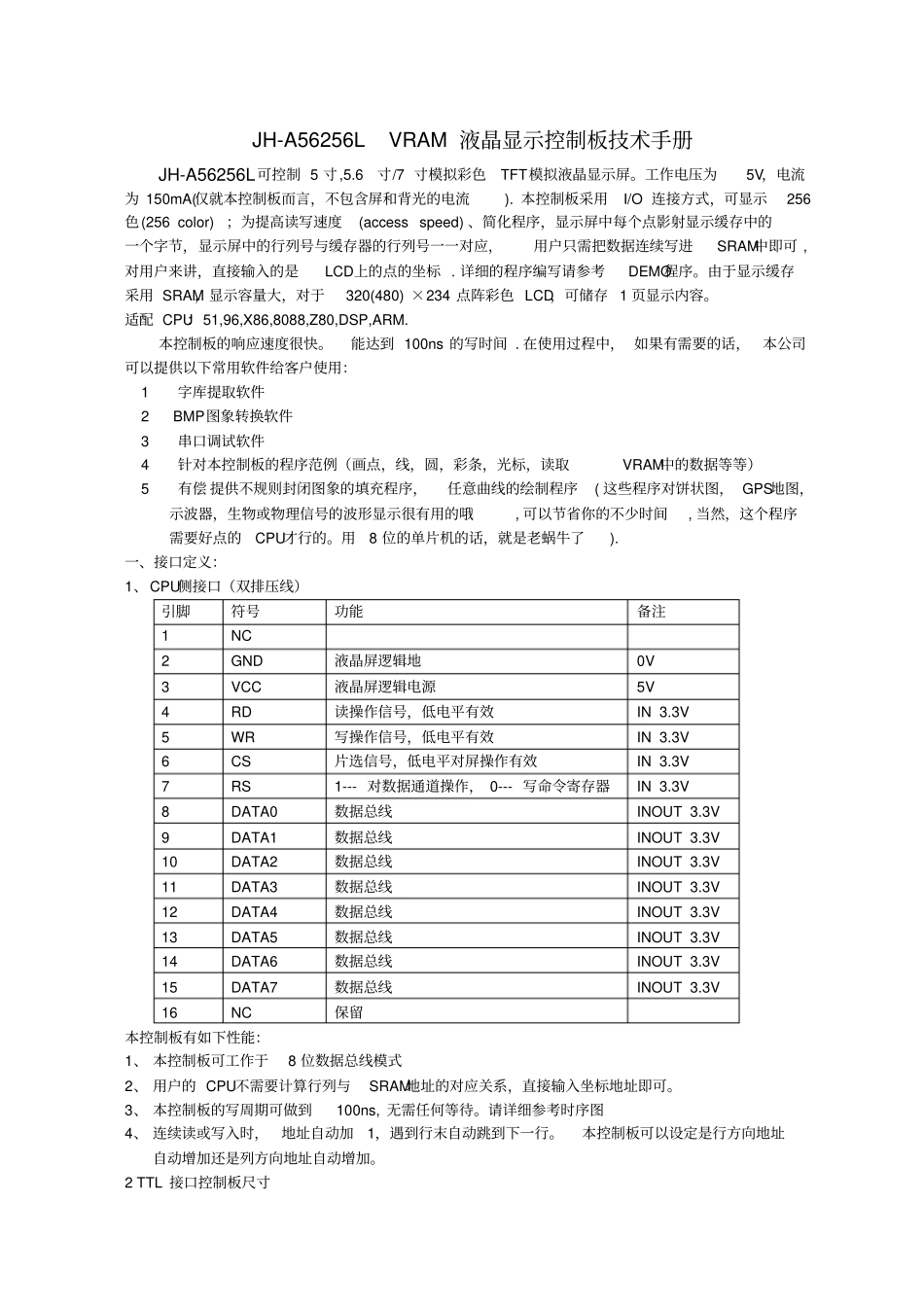

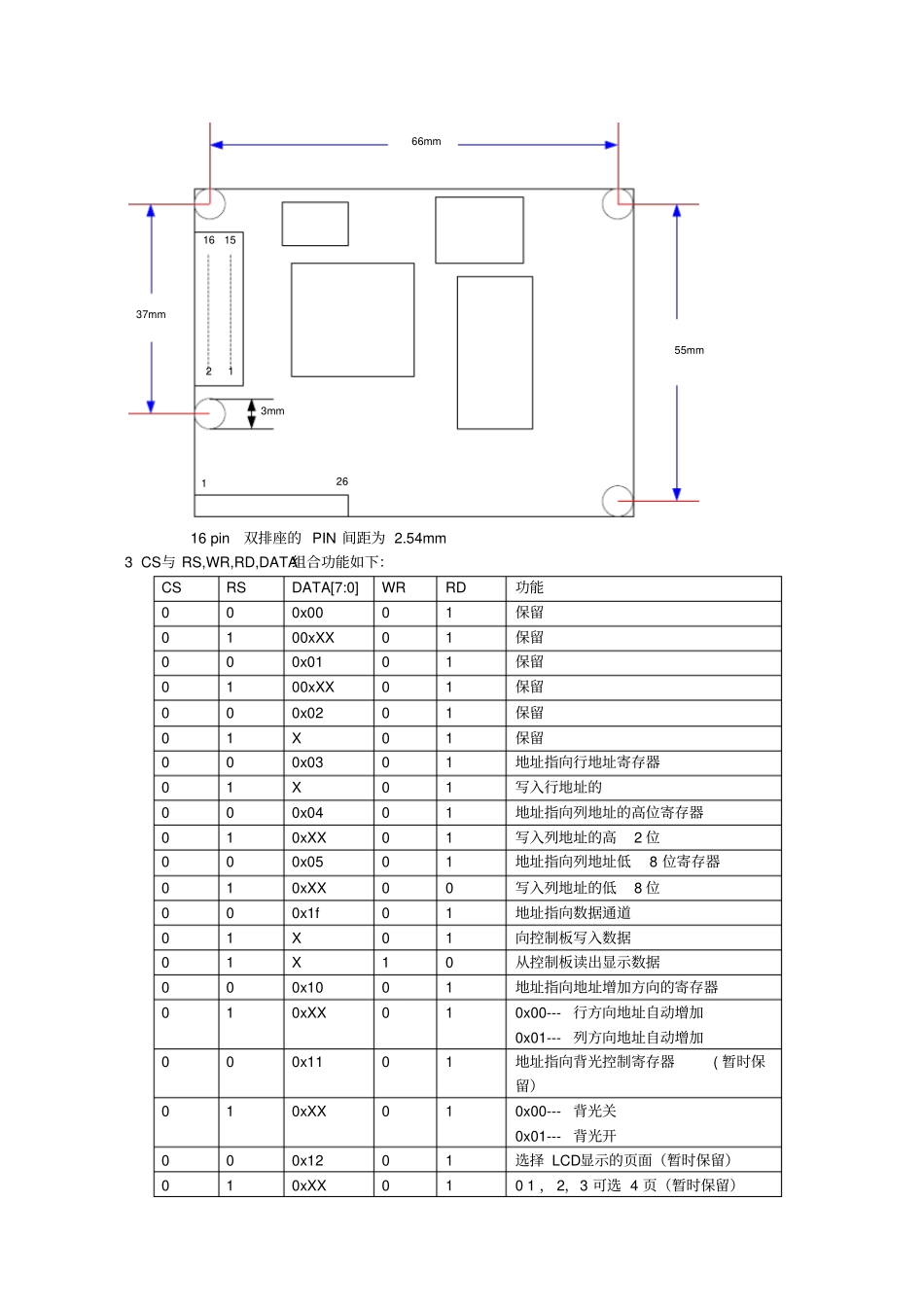

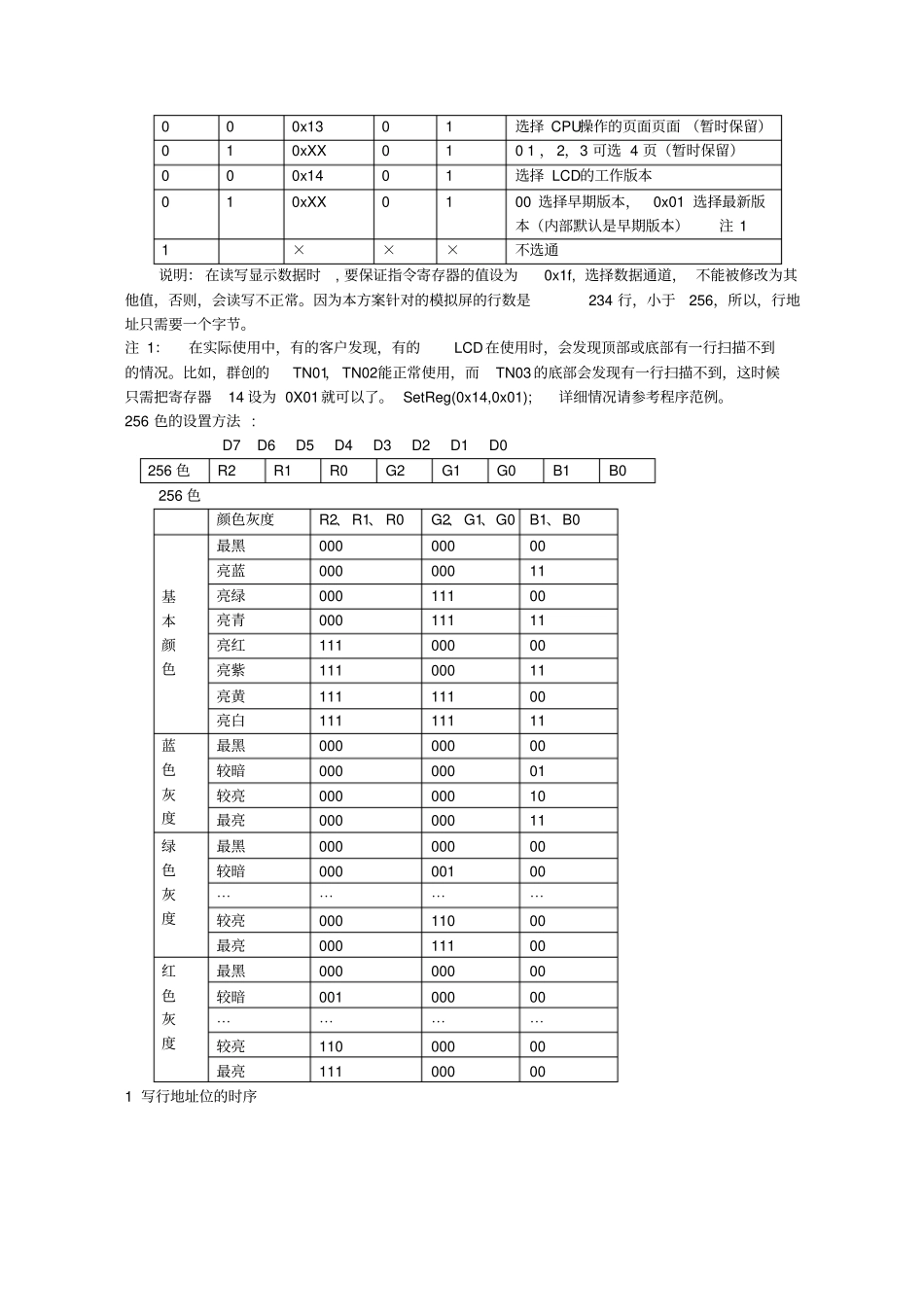

JH-A56256LVRAM液晶显示控制板技术手册JH-A56256L可控制5寸,5.6寸/7寸模拟彩色TFT模拟液晶显示屏。工作电压为5V，电流为150mA(仅就本控制板而言，不包含屏和背光的电流).本控制板采用I/O连接方式，可显示256色(256color)；为提高读写速度(accessspeed)、简化程序，显示屏中每个点影射显示缓存中的一个字节，显示屏中的行列号与缓存器的行列号一一对应，用户只需把数据连续写进SRAM中即可,对用户来讲，直接输入的是LCD上的点的坐标.详细的程序编写请参考DEMO程序。由于显示缓存采用SRAM，显示容量大，对于320(480)×234点阵彩色LCD，可储存1页显示内容。适配CPU：51,96,X86,8088,Z80,DSP,ARM.本控制板的响应速度很快。能达到100ns的写时间.在使用过程中，如果有需要的话，本公司可以提供以下常用软件给客户使用：1字库提取软件2BMP图象转换软件3串口调试软件4针对本控制板的程序范例（画点，线，圆，彩条，光标，读取VRAM中的数据等等）5有偿提供不规则封闭图象的填充程序，任意曲线的绘制程序(这些程序对饼状图，GPS地图，示波器，生物或物理信号的波形显示很有用的哦,可以节省你的不少时间,当然，这个程序需要好点的CPU才行的。用8位的单片机的话，就是老蜗牛了).一、接口定义：1、CPU侧接口（双排压线）引脚符号功能备注1NC2GND液晶屏逻辑地0V3VCC液晶屏逻辑电源5V4RD读操作信号，低电平有效IN3.3V5WR写操作信号，低电平有效IN3.3V6CS片选信号，低电平对屏操作有效IN3.3V7RS1---对数据通道操作，0---写命令寄存器IN3.3V8DATA0数据总线INOUT3.3V9DATA1数据总线INOUT3.3V10DATA2数据总线INOUT3.3V11DATA3数据总线INOUT3.3V12DATA4数据总线INOUT3.3V13DATA5数据总线INOUT3.3V14DATA6数据总线INOUT3.3V15DATA7数据总线INOUT3.3V16NC保留本控制板有如下性能：1、本控制板可工作于8位数据总线模式2、用户的CPU不需要计算行列与SRAM地址的对应关系，直接输入坐标地址即可。3、本控制板的写周期可做到100ns,无需任何等待。请详细参考时序图4、连续读或写入时，地址自动加1，遇到行末自动跳到下一行。本控制板可以设定是行方向地址自动增加还是列方向地址自动增加。2TTL接口控制板尺寸12612151666mm37mm55mm3mm16pin双排座的PIN间距为2.54mm3CS与RS,WR,RD,DATA组合功能如下：CSRSDATA[7:0]WRRD功能000x0001保留0100xXX01保留000x0101保留0100xXX01保留000x0201保留01X01保留000x0301地址指向行地址寄存器01X01写入行地址的000x0401地址指向列地址的高位寄存器010xXX01写入列地址的高2位000x0501地址指向列地址低8位寄存器010xXX00写入列地址的低8位000x1f01地址指向数据通道01X01向控制板写入数据01X10从控制板读出显示数据000x1001地址指向地址增加方向的寄存器010xXX010x00---行方向地址自动增加0x01---列方向地址自动增加000x1101地址指向背光控制寄存器(暂时保留）010xXX010x00---背光关0x01---背光开000x1201选择LCD显示的页面（暂时保留）010xXX0101，2，3可选4页（暂时保留）000x1301选择CPU操作的页面页面（暂时保留）010xXX0101，2，3可选4页（暂时保留）000x1401选择LCD的工作版本010xXX0100选择早期版本，0x01选择最新版本（内部默认是早期版本）注11×××不选通说明：在读写显示数据时,要保证指令寄存器的值设为0x1f,选择数据通道，不能被修改为其他值，否则，会读写不正常。因为本方案针对的模拟屏的行数是234行，小于256，所以，行地址只需要一个字节。注1：在实际使用中，有的客户发现，有的LCD在使用时，会发现顶部或底部有一行扫描不到的情况。比如，群创的TN01，TN02能正常使用，而TN03的底部会发现有一行扫描不到，这时候只需把寄存器14设为0X01就可以了。SetReg(0x14,0x01);详细情况请参考程序范例。256色的设置方法:D7D6D5D4D3D2D1D0256色R2R1R0G2G1G0B1B0256色颜色灰度R2、R1、R0G2、G1、G0B1、B0基本颜色最黑00000000亮蓝00000011亮绿00011100亮青00011111亮红11100000亮紫11100011亮黄11111100亮白11111111蓝色灰度最黑00000000较暗00000001较亮00000010最亮00000011绿色灰度最黑00000000较暗00000100⋯⋯⋯⋯较亮00011000最亮00011100红色灰度最黑00000000较暗0...
