kv及以下架空线路施工及验收规范VIP免费

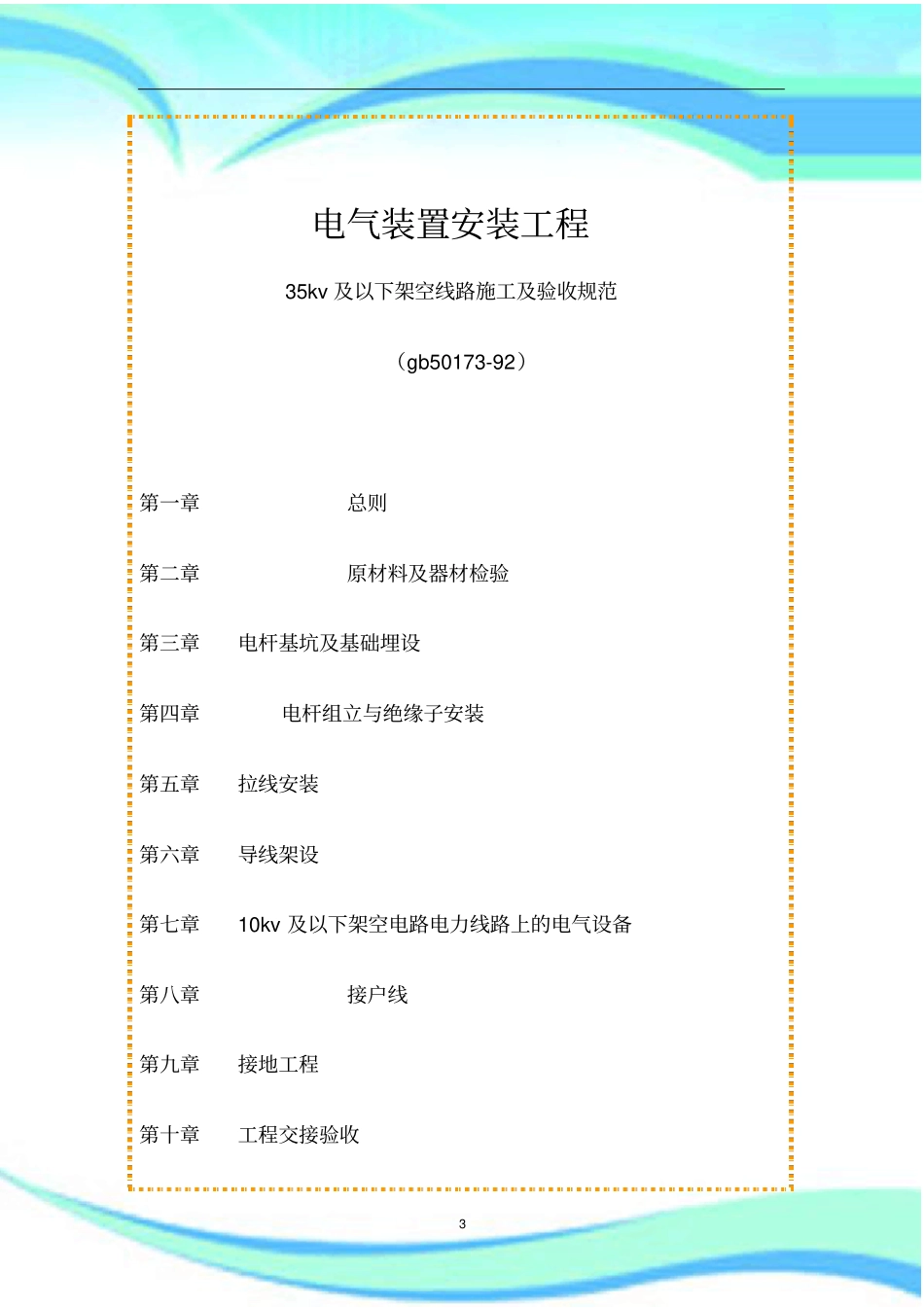

kv及以下架空线路施工及验收规范2————————————————————————————————作者：————————————————————————————————日期：3电气装置安装工程35kv及以下架空线路施工及验收规范（gb50173-92）第一章总则第二章原材料及器材检验第三章电杆基坑及基础埋设第四章电杆组立与绝缘子安装第五章拉线安装第六章导线架设第七章10kv及以下架空电路电力线路上的电气设备第八章接户线第九章接地工程第十章工程交接验收4附录一本规范用词说明第一章总则第1.0.1条为保证35kv及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。第1.0.2条本规范适用于35kv及以下架空电力线路新建工程的施工及验收。35kv及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kv架空电力线路施工及验收规范》的有关规定执行。有特殊要求的35kv及以下架空电力线路安装工程，尚应符合有关专业规范的规定。第1.0.3条架空电力线路的安装应按己批准的设计进行施工。第1.0.4条采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。5当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。第1.0.5条采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。第1.0.6条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。第二章原材料及器材检验第2.0.1条架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重作检验：一、超过规定保管期限者。二、因保管、运输不良等原因而有变质损坏可能者。三、对原试验结果有怀疑或试样代表性不够者。第2.0.2条架空电力线路使用的线材，架设前应进行外观检查，且应符合下列规定：6一、不应有松股、交叉、折叠、断裂及破损等缺陷。二、不应有严重腐蚀现象。三、钢绞线、镀锌铁线表面镀锌层应良好，无锈蚀。四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。第2.0.3条为特殊目的使用的线材，除应符合本规范第2.0.2条规定外，尚应符合设计的特殊要求。第2.0.4条由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。第2.0.5条各种连接螺栓宜有防松装置。防松装置弹力应适宜，厚度应符合规定。第2.0.6条金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。7第2.0.7条金具组装配合应良好，安装前应进行外观检查，且应符合下列规定：一、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。二、线夹转动灵活，与导线接触面符合要求。三、镀锌良好，无锌皮剥落、锈蚀现象。第2.0.8条绝缘子及瓷横担绝缘子安装前应进行外观检查，且应符合下列规定：一、瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。二、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。三、弹簧销、弹簧垫的弹力适宜。第2.0.9条环形钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》的规定。安装前应进行外观检查，且应符合下列规定：一、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。二、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不8应超过0.1mm。三、杆身弯曲不应超过杆伏的l/1000。第2.0.10条预应力混凝土电杆制造质量应符合现行国家标准《环形预应力混凝土电杆》的规定。安装前应进行外观检查，且应符合下列规定：一、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。二、应无纵、横向裂缝。三、杆身弯曲不应超过杆长的1/1000。第2.0.11条混凝土预制构件的制造质量应符合设计要求。表面不应有蜂窝、露筋、纵向裂缝等缺陷。第2.0.12条采用岩石制造的底盘、卡盘、拉线盘，其强度应符合设计要求。安装时不应使岩石结构的整体性受到破坏。第三章电杆基坑及基础埋设第3.0.1条基...
