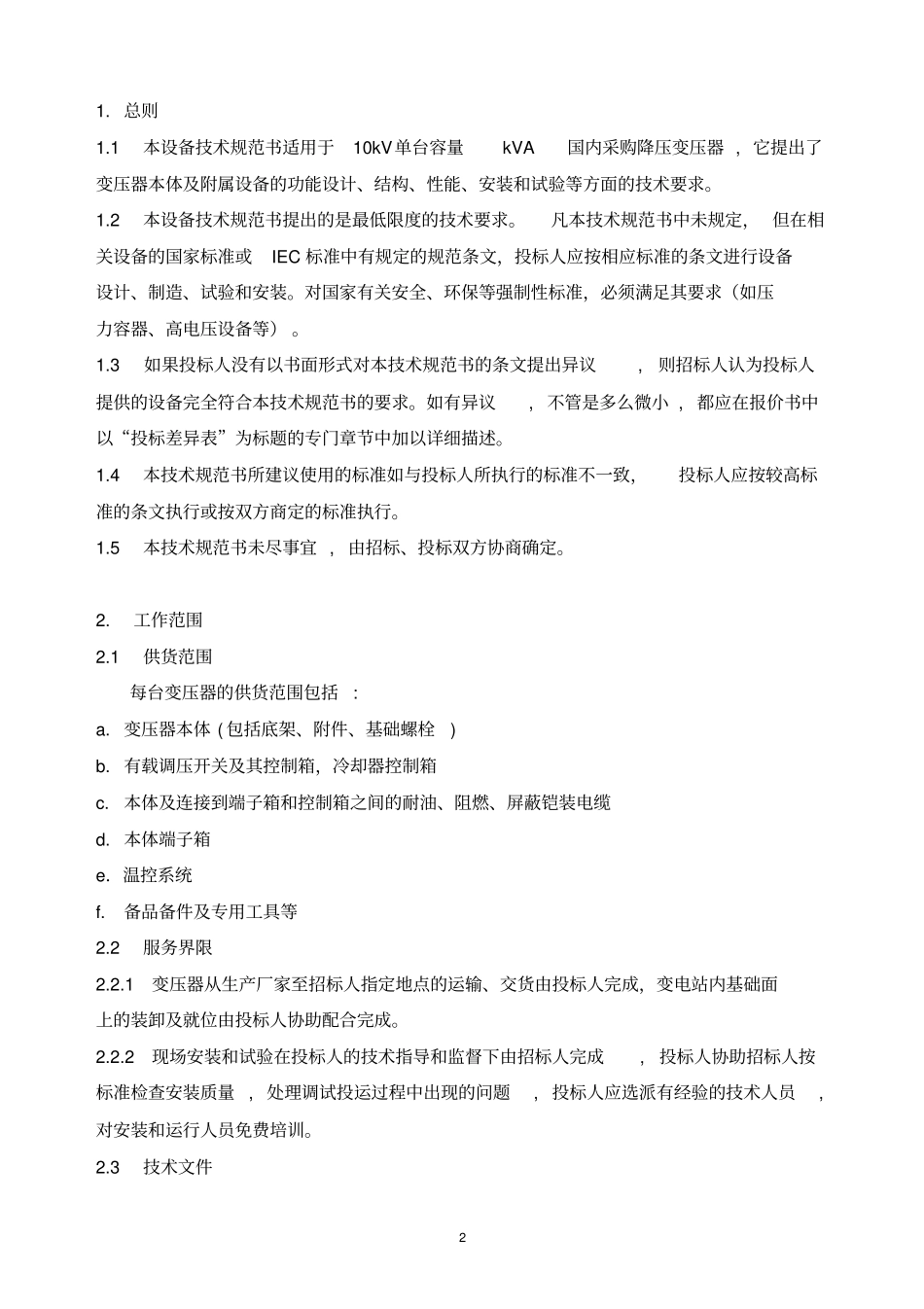

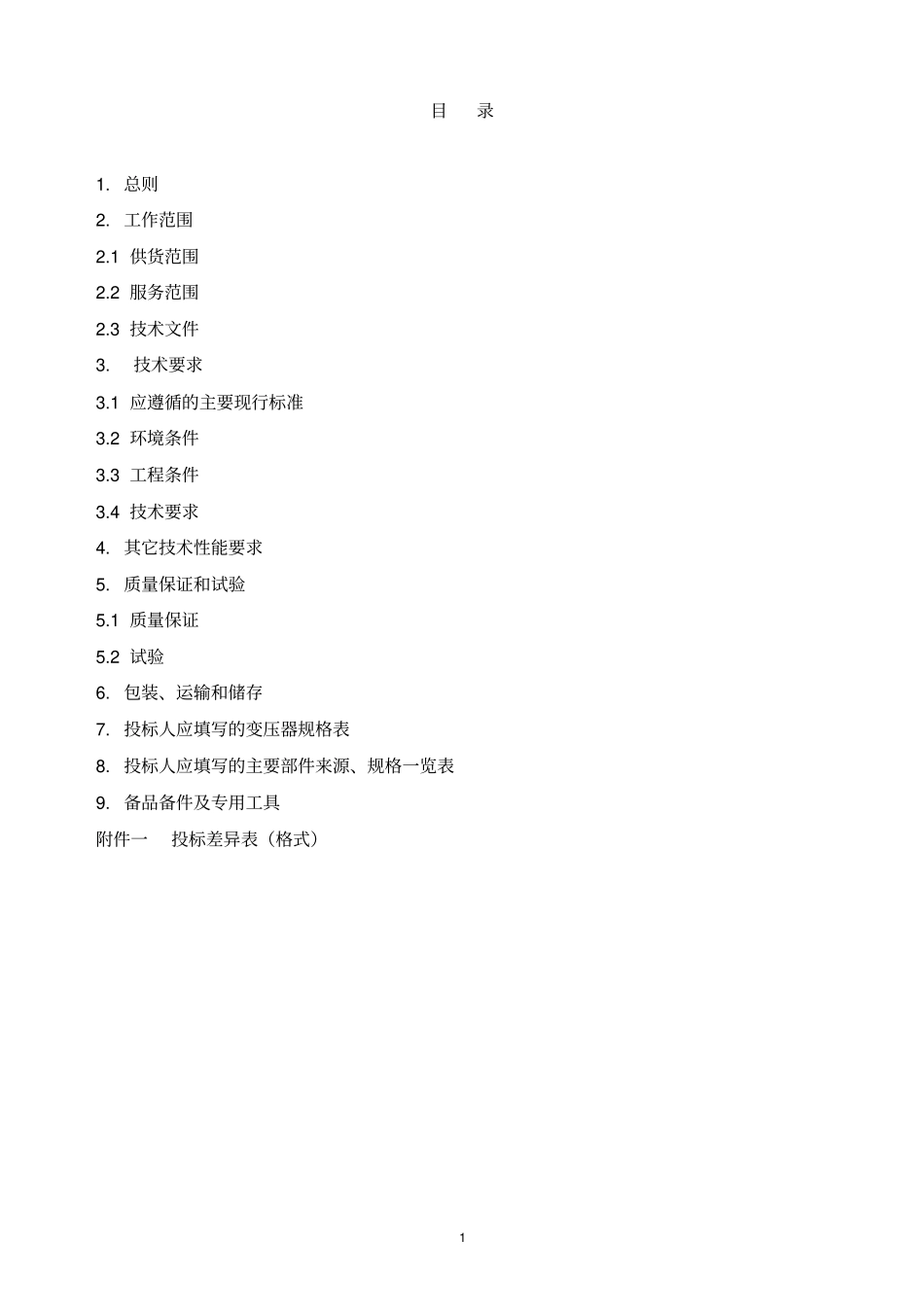

10kV干式变压器技术规范书1目录1.总则2.工作范围2.1供货范围2.2服务范围2.3技术文件3.技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4技术要求4.其它技术性能要求5.质量保证和试验5.1质量保证5.2试验6.包装、运输和储存7.投标人应填写的变压器规格表8.投标人应填写的主要部件来源、规格一览表9.备品备件及专用工具附件一投标差异表（格式）21.总则1.1本设备技术规范书适用于10kV单台容量kVA国内采购降压变压器,它提出了变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求。凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。1.3如果投标人没有以书面形式对本技术规范书的条文提出异议,则招标人认为投标人提供的设备完全符合本技术规范书的要求。如有异议,不管是多么微小,都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。1.4本技术规范书所建议使用的标准如与投标人所执行的标准不一致，投标人应按较高标准的条文执行或按双方商定的标准执行。1.5本技术规范书未尽事宜,由招标、投标双方协商确定。2.工作范围2.1供货范围每台变压器的供货范围包括:a.变压器本体(包括底架、附件、基础螺栓)b.有载调压开关及其控制箱，冷却器控制箱c.本体及连接到端子箱和控制箱之间的耐油、阻燃、屏蔽铠装电缆d.本体端子箱e．温控系统f.备品备件及专用工具等2.2服务界限2.2.1变压器从生产厂家至招标人指定地点的运输、交货由投标人完成，变电站内基础面上的装卸及就位由投标人协助配合完成。2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成,投标人协助招标人按标准检查安装质量,处理调试投运过程中出现的问题,投标人应选派有经验的技术人员,对安装和运行人员免费培训。2.3技术文件32.3.1投标人在订货前应向招标人提供一般性资料,如鉴定证书、安装维护说明书、总装图和主要技术参数等。2.3.2在技术协议签订20天内,投标人向招标人提供正式图纸和正式的CAD3.5软盘（或光盘）各2份，正式图纸必须加盖工厂公章或签字。a.总装图:应表示设备总的装配情况,包括全部重要尺寸,轨距、油重、上节油箱重、运输重、总重、吊点位置、千斤顶位置及变压器运输尺寸等;b.冷却系统控制箱外形图、安装尺寸及控制箱原理接线图、冷却控制设备接线图;c.冷却器组数及每组冷却器风扇电动机台数、容量、电源电压等;d.变压器过激磁特性曲线;e.变压器本体端子箱安装接线图及电缆清单；f．有载分接开关电气控制接线图和遥控信号接线图。g.气体继电器、压力释放阀、油位计、油温和绕组温度控制器等测控设备的控制、信号接线图2.3.3完工后的产品应与最后确认的图纸一致。招标人对图纸的认可并不减轻投标人关于其图纸的正确性的责任。设备在现场安装时，如投标人技术人员进一步修改图纸，投标人应对图纸重新收编成册，正式递交招标人，并保证安装后的设备与图纸完全相符。2.3.4投标人免费提供给招标人8份全部最终版的图纸、资料及安装、运行、维护、修理说明书,部件清单,工厂试验报告,产品合格证等。其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证招标人可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。3.技术要求3.1应遵循的现行标准：GB1094《电力变压器》GB6450《干式电力变压器》GB/T10228《干式电力变压器技术参数和要求》GB311.1《高压输变电设备的绝缘配合》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB4109《高压套管技术条件》GB763《交流高压电器在长期工作时的发热》4GB2900《电工名词术语》GB5273《变压器、高压电器和套管的接线端子》GB7328《变压器和电抗器的声级测定》GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156《标准电压》GB191《包装贮运标志》GB4109《交流电压高于1000V的套管通用技术条件》GB10237《电力变压器绝缘水平和绝...
