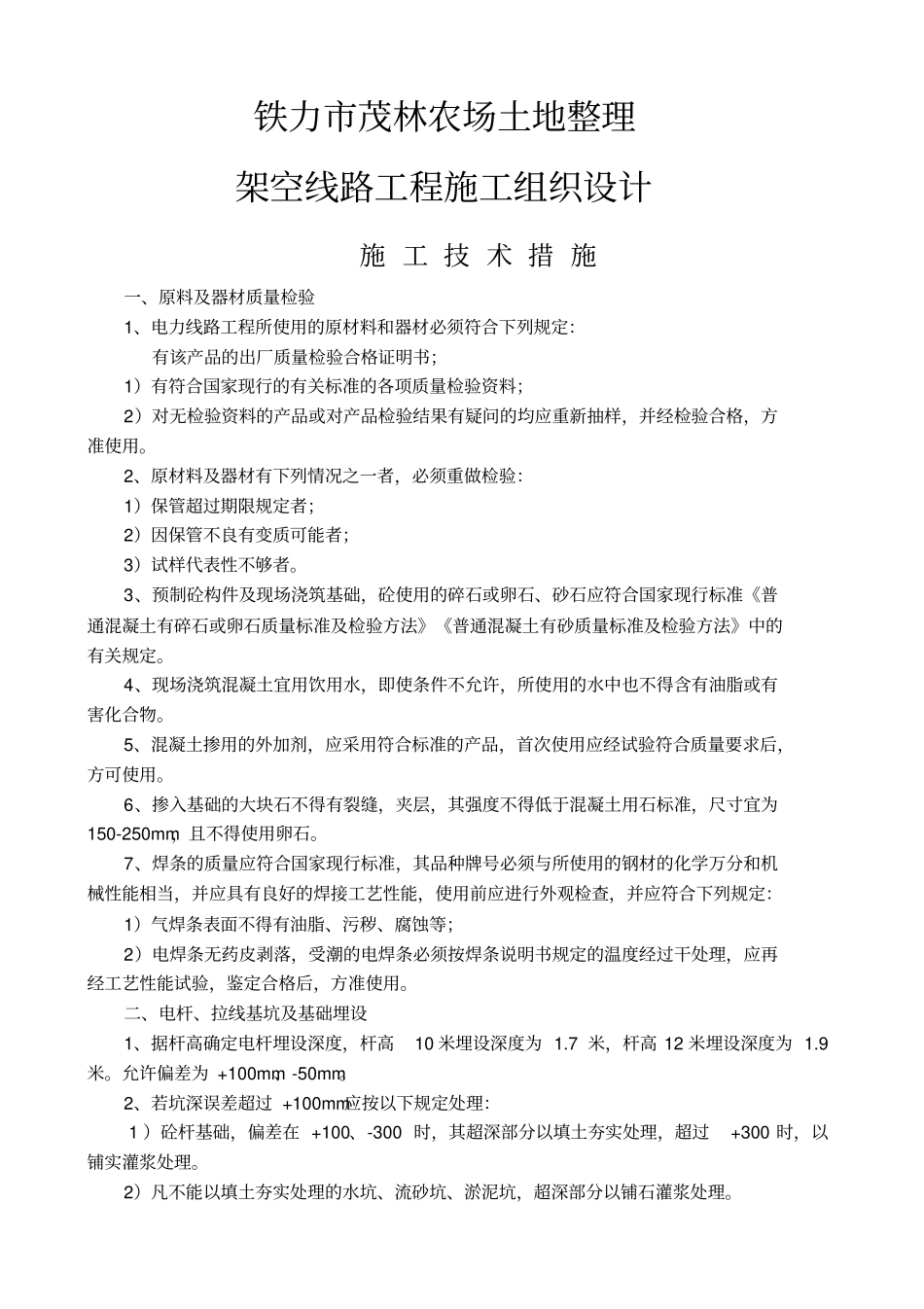

铁力市茂林农场土地整理架空线路工程施工组织设计施工技术措施一、原料及器材质量检验1、电力线路工程所使用的原材料和器材必须符合下列规定：有该产品的出厂质量检验合格证明书；1）有符合国家现行的有关标准的各项质量检验资料；2）对无检验资料的产品或对产品检验结果有疑问的均应重新抽样，并经检验合格，方准使用。2、原材料及器材有下列情况之一者，必须重做检验：1）保管超过期限规定者；2）因保管不良有变质可能者；3）试样代表性不够者。3、预制砼构件及现场浇筑基础，砼使用的碎石或卵石、砂石应符合国家现行标准《普通混凝土有碎石或卵石质量标准及检验方法》《普通混凝土有砂质量标准及检验方法》中的有关规定。4、现场浇筑混凝土宜用饮用水，即使条件不允许，所使用的水中也不得含有油脂或有害化合物。5、混凝土掺用的外加剂，应采用符合标准的产品，首次使用应经试验符合质量要求后，方可使用。6、掺入基础的大块石不得有裂缝，夹层，其强度不得低于混凝土用石标准，尺寸宜为150-250mm，且不得使用卵石。7、焊条的质量应符合国家现行标准，其品种牌号必须与所使用的钢材的化学万分和机械性能相当，并应具有良好的焊接工艺性能，使用前应进行外观检查，并应符合下列规定：1）气焊条表面不得有油脂、污秽、腐蚀等；2）电焊条无药皮剥落，受潮的电焊条必须按焊条说明书规定的温度经过干处理，应再经工艺性能试验，鉴定合格后，方准使用。二、电杆、拉线基坑及基础埋设1、据杆高确定电杆埋设深度，杆高10米埋设深度为1.7米，杆高12米埋设深度为1.9米。允许偏差为+100mm、-50mm。2、若坑深误差超过+100mm应按以下规定处理：1）砼杆基础，偏差在+100、-300时，其超深部分以填土夯实处理，超过+300时，以铺实灌浆处理。2）凡不能以填土夯实处理的水坑、流砂坑、淤泥坑，超深部分以铺石灌浆处理。3）拉线基础坑，坑深不允许有负偏差，当超深后对拉线基础的安装位置有影响时，应填土夯实处理。3、电杆基础的回填土应夯实。夯实变数按土质、坑深而定，一般不少于三遍，松软土质还需增加夯实变数。如坑内有水，应将水排出，然后填以干土或碎石。4、新埋设的电杆基础应做好防沉台，台面应高出原地平面300毫米。5、接地沟的防沉台应高出地面200mm。三、电杆的组力与绝缘子安装1、电杆顶端应封堵良好，直线杆横向位移不应大于50毫米。2、直线杆的倾斜，杆头的位移不应大于杆头直径的1/2。3、终端杆立好后应向拉线侧预偏，紧线后不应向受力侧倾斜。4、线路单横担安装，直线杆应安装于受力侧；分支杆、90度转角杆（上、下）及终端安装于拉线侧。5、横担安装应平直，绝缘子安装应牢固，连接可靠，防止积水。安装时应清除表面灰垢。四、拉线安装1、拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500~700毫米。2、拉线坑应有斜坡，回填土应将土块打碎后夯实，拉线坑宜设防沉层。五、导线架设1、导线截面在60平方毫米以上且距离在5档以上，进行方线和紧线时，应使用滑车，滑车直径应大于导线直径的10倍以上，滑轮应转动灵活，轮沟光滑。导线在展放过程中，不应有磨伤、断股、扭弯等现，不得将导线直接放在瓷瓶、横担上拖引，以免卡伤导线和瓷瓶。2、为补偿由于滑车磨擦造成的前后档、弛度的不平衡，紧线时应进行过牵引，然后松回，反复几次直至前后弛度一致为止（在耐张段中无转角杆时，可采用同时提动导线）。3、紧线施工前在每个耐张段导线的反向侧装设临时拉线。4、耐张段的长度大于300米时，过牵引长度宜为20厘米。耐张段小于200米时，过牵引长度不能超过10厘米。5、架线驰度应在挂线后随即进行检查，其误差不应大于+5%、-5%，六、杆上变压器的安装1、一、二次引线排列整齐，绑扎牢固。2、油枕、油位正常，外壳干净。3、接地可靠，接地电阻值符合规定。4、套管压线、螺栓等部件齐全。5、杆上变压器台距地面高度一般应为2.5～3.0米。安装变压器后，变压器台的平面坡度不应大于1/100。6、变台高压引下线、母线的相间距离，不应小于0.35米。高压引下线与低压导线间的净空距离不应小于0.4米。七、接地工程1、接地体安装必须严格按规定尺寸，如果地表有异物时可横向...
