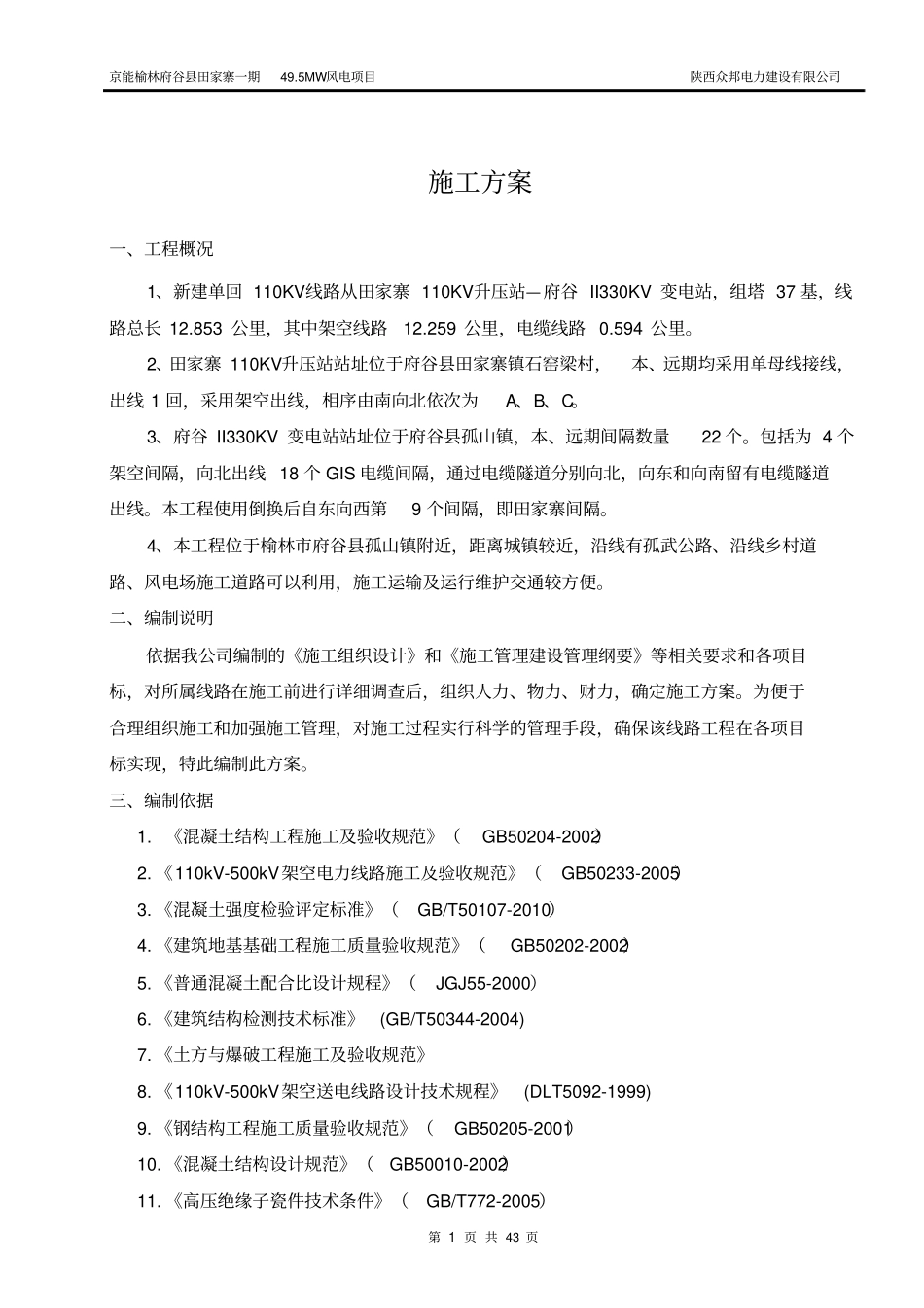

京能榆林府谷县田家寨一期49.5MW风电项目陕西众邦电力建设有限公司第1页共43页施工方案一、工程概况1、新建单回110KV线路从田家寨110KV升压站—府谷II330KV变电站，组塔37基，线路总长12.853公里，其中架空线路12.259公里，电缆线路0.594公里。2、田家寨110KV升压站站址位于府谷县田家寨镇石窑梁村，本、远期均采用单母线接线，出线1回，采用架空出线，相序由南向北依次为A、B、C。3、府谷II330KV变电站站址位于府谷县孤山镇，本、远期间隔数量22个。包括为4个架空间隔，向北出线18个GIS电缆间隔，通过电缆隧道分别向北，向东和向南留有电缆隧道出线。本工程使用倒换后自东向西第9个间隔，即田家寨间隔。4、本工程位于榆林市府谷县孤山镇附近，距离城镇较近，沿线有孤武公路、沿线乡村道路、风电场施工道路可以利用，施工运输及运行维护交通较方便。二、编制说明依据我公司编制的《施工组织设计》和《施工管理建设管理纲要》等相关要求和各项目标，对所属线路在施工前进行详细调查后，组织人力、物力、财力，确定施工方案。为便于合理组织施工和加强施工管理，对施工过程实行科学的管理手段，确保该线路工程在各项目标实现，特此编制此方案。三、编制依据1.《混凝土结构工程施工及验收规范》（GB50204-2002）2.《110kV-500kV架空电力线路施工及验收规范》（GB50233-2005）3.《混凝土强度检验评定标准》（GB/T50107-2010）4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）5.《普通混凝土配合比设计规程》（JGJ55-2000）6.《建筑结构检测技术标准》(GB/T50344-2004)7.《土方与爆破工程施工及验收规范》8.《110kV-500kV架空送电线路设计技术规程》(DLT5092-1999)9.《钢结构工程施工质量验收规范》（GB50205-2001）10.《混凝土结构设计规范》（GB50010-2002）11.《高压绝缘子瓷件技术条件》（GB/T772-2005）京能榆林府谷县田家寨一期49.5MW风电项目陕西众邦电力建设有限公司第2页共43页12.《建筑钢结构焊接技术规程》（JGJ81-2002）13.《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82-1991）14.《输电线路施工机具设计、试验基本要求》（DL/T875-2004）15.《110-500kV架空电力线路工程施工质量检验及评定规程》（DL/T5168-2002）16.《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）17.<关于印发《输变电工程安全文明施工标准》>的通知，附件《输变电工程安全文明施工标准》（Q/GDW250-2009）四、基础工程施工4.1、施工方法在施工过程中，采取加热砂、水等原材料，保证混凝土的入模温度；或直接使用商砼站的商砼作为基础砼，使用防冻剂和速凝剂，确保在低温下现浇基础的质量。在养护期间，采取覆盖保暖物、基坑内加热的方法保证混凝土养护期间的养护温度；拆模回填后，仍然需要对基础外露部分覆盖保暖物，保证混凝土的后期凝固。4.2、钢筋绑扎1）、桩的钢筋绑扎按设计规格、尺寸。焊接牢固，将主立筋平均分布在加劲筋周围焊接牢固，外加焊接箍筋。2）、有底筋即先扎底筋，在扎立柱筋及箍筋，钢筋绑扎应按图分主筋、次筋、箍筋及尺寸均匀布置，每个交叉点应绑扎牢固。3）、钢筋绑扎前要按基础中心线摆设，绑扎后重新校正钢筋中心与基础中心位置，同时垫好底板筋及主筋保护层的砼垫块。4）、地脚螺栓按设计规格、尺寸用电焊机焊接牢固，螺栓间距误差控制在2mm之内，螺栓顶面误差控制在5mm之内，整组地脚螺栓应焊接垂直，安装时地脚螺栓中心与基础中心温合，其误差不得超过规范标准。4.3、模板安装砼浇制前要打好各台阶模板位置高桩，每台阶控制2到4点，以便控制砼量。模板安装时，应核对设计施工图纸得规格尺寸，防止错用模板，模板制好后应按图分中校正，同时用支撑木固定，每个方面不得少于5点。4.4、混凝土浇制支模后需过夜时应对基坑用蓬布加以遮盖，以免雨雪侵入及基坑内坑壁和坑底冻伤。骨料应用蓬布等进行遮盖，使其清洁，不得含有冰、雪、冻块及其他易冻裂物质。严格控制水灰比，用水量应扣除由于骨料带入的水份。京能榆林府谷县田家寨一期49.5MW风电项目陕西众邦电力建设有限公司第3页共43页混凝土浇筑前应清除搅拌台及基坑内的冰雪、结霜及其它...
