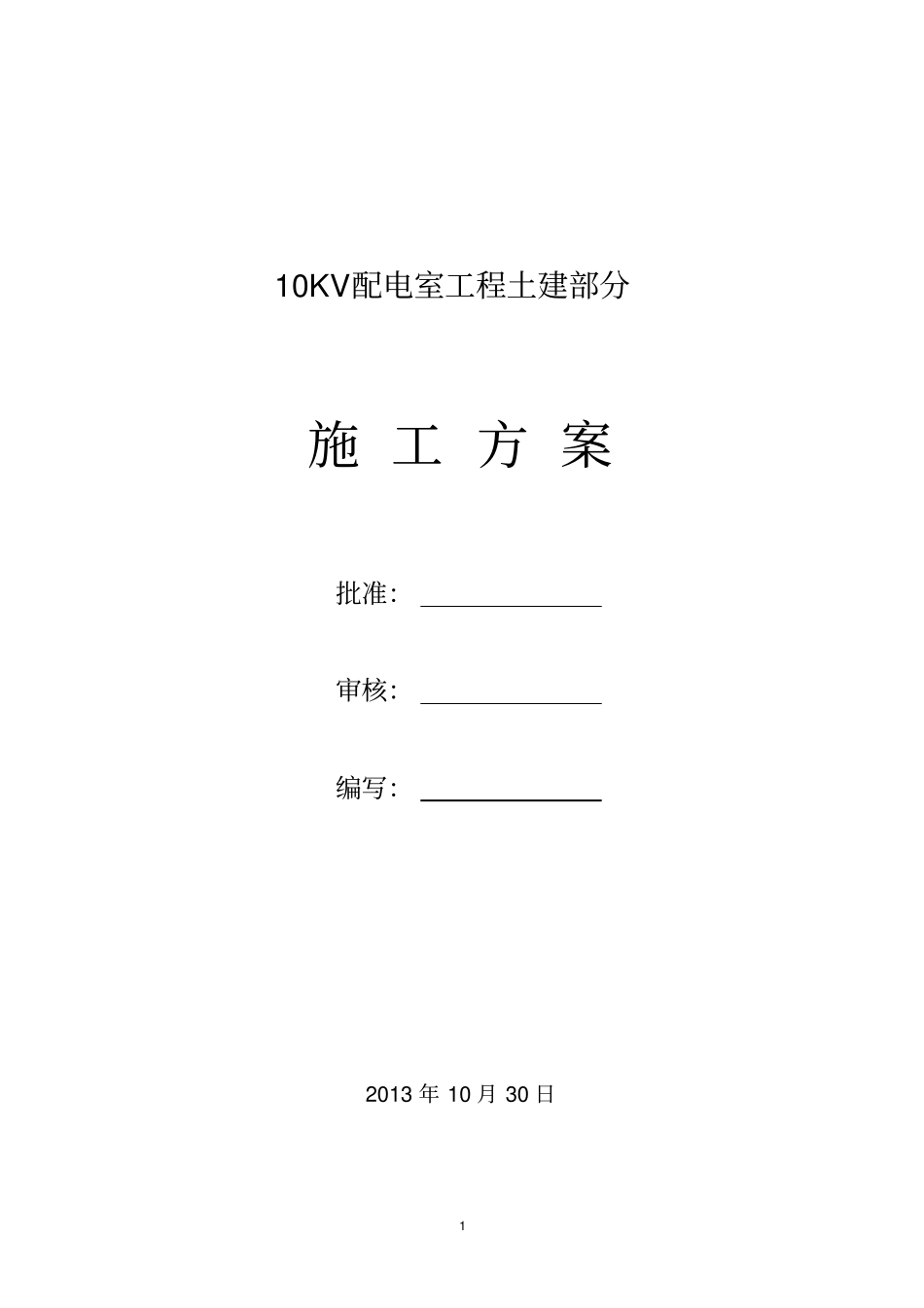

kV配电室土建部分施工实施方案_第1页
1/9

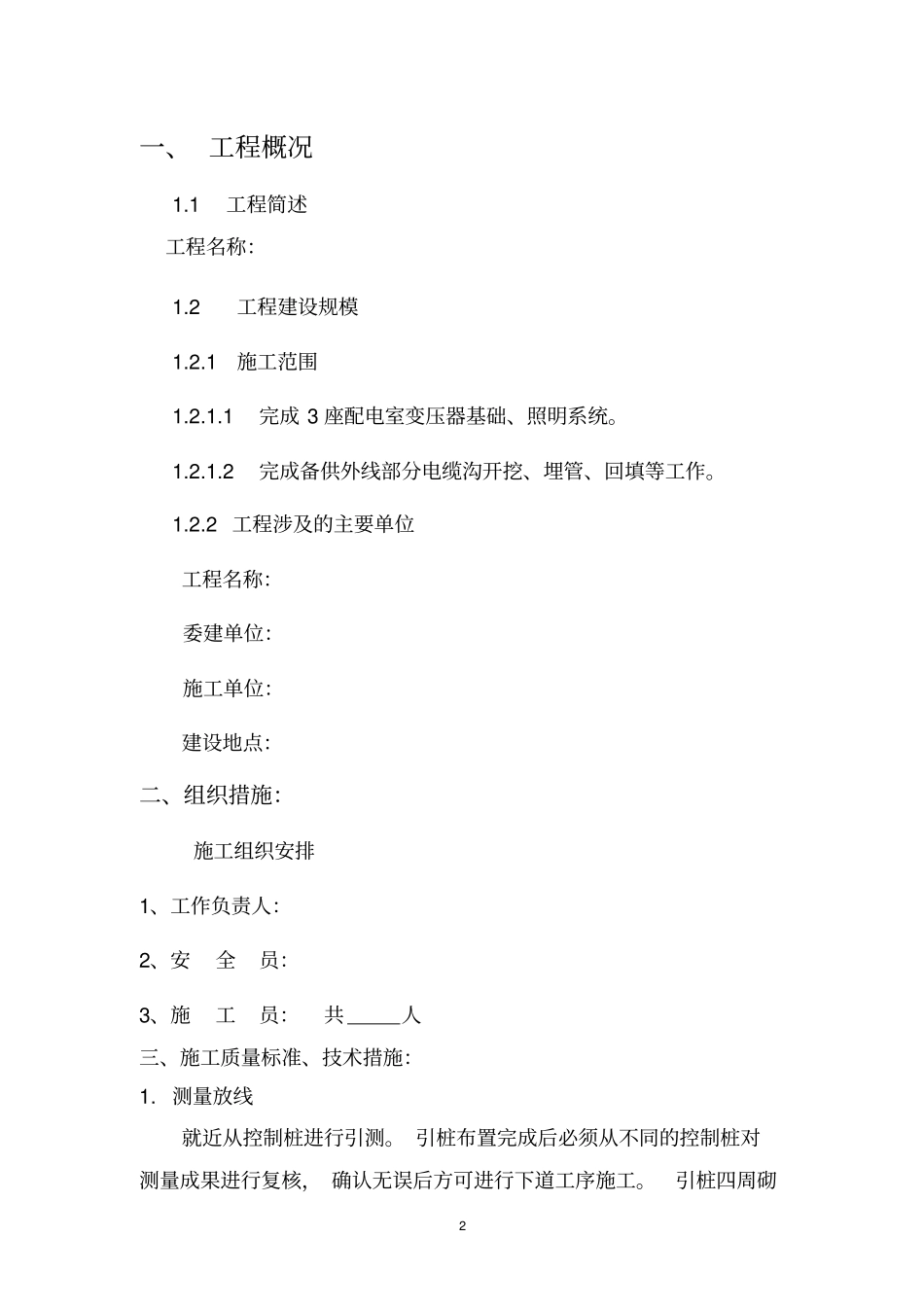

kV配电室土建部分施工实施方案_第2页
2/9

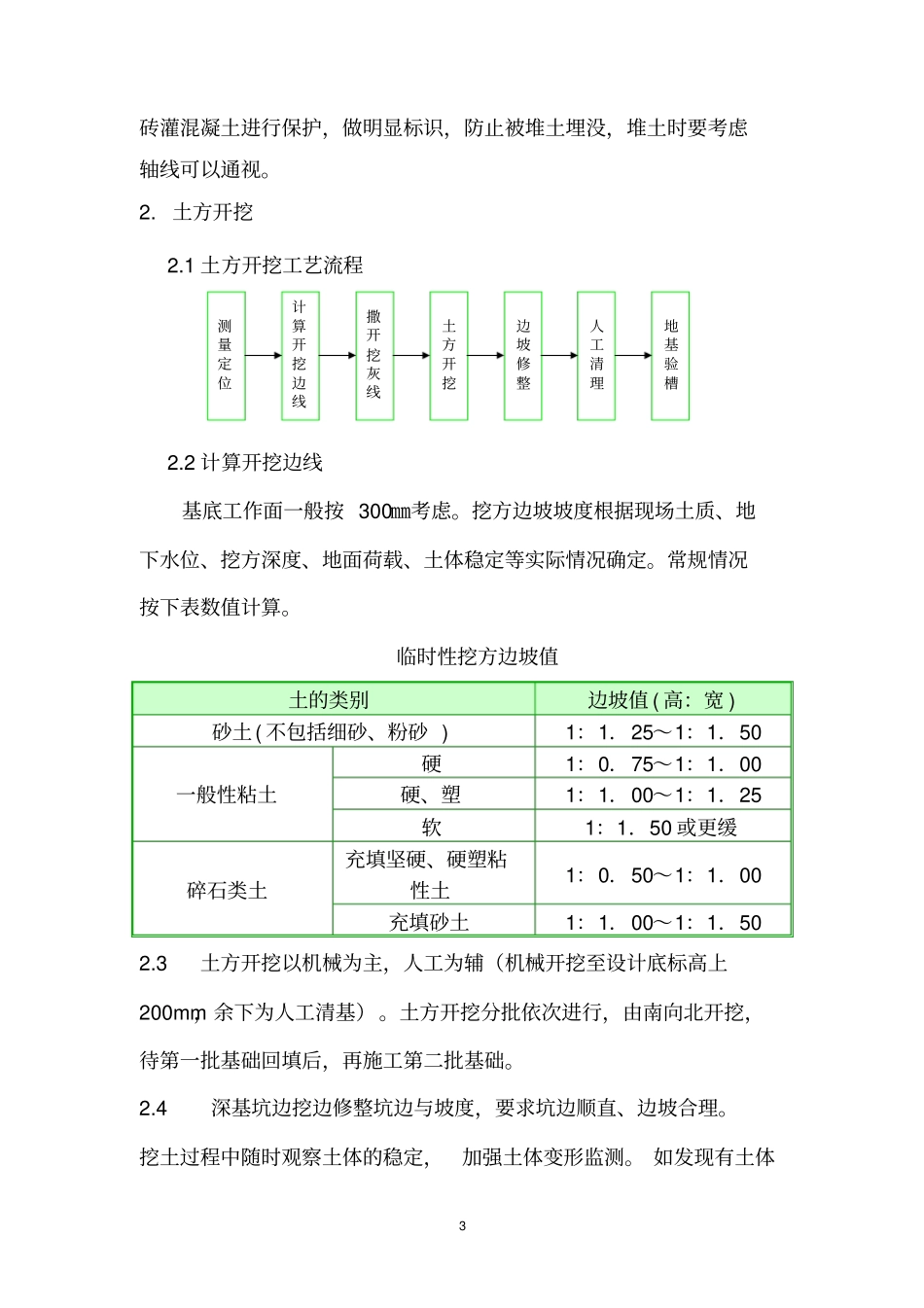

kV配电室土建部分施工实施方案_第3页
3/9
110KV配电室工程土建部分施工方案批准:审核:编写:2013年10月30日2一、工程概况1.1工程简述工程名称:1.2工程建设规模1.2.1施工范围1.2.1.1完成3座配电室变压器基础、照明系统。1.2.1.2完成备供外线部分电缆沟开挖、埋管、回填等工作。1.2.2工程涉及的主要单位工程名称:委建单位:施工单位:建设地点:二、组织措施:施工组织安排1、工作负责人:2、安全员:3、施工员:共人三、施工质量标准、技术措施:1.测量放线就近从控制桩进行引测。引桩布置完成后必须从不同的控制桩对测量成果进行复核,确认无误后方可进行下道工序施工。引桩四周砌3砖灌混凝土进行保护,做明显标识,防止被堆土埋没,堆土时要考虑轴线可以通视。2.土方开挖2.1土方开挖工艺流程测量定位人工清理边坡修整土方开挖撒开挖灰线计算开挖边线地基验槽2.2计算开挖边线基底工作面一般按300㎜考虑。挖方边坡坡度根据现场土质、地下水位、挖方深度、地面荷载、土体稳定等实际情况确定。常规情况按下表数值计算。临时性挖方边坡值土的类别边坡值(高:宽)砂土(不包括细砂、粉砂)1:1.25~1:1.50一般性粘土硬1:0.75~1:1.00硬、塑1:1.00~1:1.25软1:1.50或更缓碎石类土充填坚硬、硬塑粘性土1:0.50~1:1.00充填砂土1:1.00~1:1.502.3土方开挖以机械为主,人工为辅(机械开挖至设计底标高上200mm,余下为人工清基)。土方开挖分批依次进行,由南向北开挖,待第一批基础回填后,再施工第二批基础。2.4深基坑边挖边修整坑边与坡度,要求坑边顺直、边坡合理。挖土过程中随时观察土体的稳定,加强土体变形监测。如发现有土体4滑波或导致土体向挖方一侧滑移的软弱夹层、裂隙时,应及时清除或采取顶固措施,防止土体崩塌与下滑。2.5在软土场地内开挖深基坑时,邻近四周不得有振动作用。2.6挖出余土就近转运至填方区摊平,如确需在坑边堆土,堆土坡脚距坑边距离不得小于1.5米。2.7当基坑挖到接近设计标高时,要在基坑的四壁或基坑边沿及中央打入小木桩,在木桩上引测标高控制点,按标高控制点拉线修整坑底。2.8基坑挖至设计标高,经项目部质检员验收合格后,必须向现场监理工程师申请验槽(坑),填写验槽(坑)记录并签字齐全。验槽(坑)合格后立即进行垫层与基础施工。2.9基坑开挖必须挖至均匀角砾层上。2.10土方开挖过程中由各班组负责施工区域内测量控制桩与定位引桩的保护。3.土方回填3.1挖方与填方就近平衡。3.2角砾与粉细砂填在填方区的下部,黄土状粉土填在填方区的表层;碎块、草根和有机质含量大于8%的土、淤泥或淤泥质土不能用作回填土料。3.3场区保持一定坡度,设置临时排水通道,以利排水;防止雨水或施工用水浸泡地基与回填土;已填好的土如遭水浸,应将稀泥铲除更换后方可进行下一道工序施工。53.4隐蔽工程必须经现场监理工程师验收合格后方可回填。3.5回填土严格按照设计要求分层夯实。每层虚铺厚度不大于300㎜,施工含水量与最优含水量控制在-4%~+2%范围内。采用平板激振夯夯实,尤其边角地方都要认真夯到。每层夯实后按施工规范要求取样进行试验,单独基坑:每层20㎡~50㎡取样一组,密实度必须符合要求。3.6土方开挖质量标准和检验方法类别序号项目质量标准(mm)检验方法规范标准本工程标准沟道项目1标高-50,0-50,0水准仪2长度、宽度(由设计中心线向两边量)+200,-50+200,0经纬仪、钢尺量3边坡设计要求设计要求观察或坡度尺一般项目1表面平整度≤20≤202m靠尺和楔形塞尺4.基础垫层基础垫层采用竹胶板支模,平板震动器振捣,铝合金刮杠顺平后木抹子搓平。表面平整度控制在5㎜以内。5.混凝土浇筑(1)混凝土采用机械搅拌,机械振捣,采用翻斗车及手推车水平运输。(2)因竹胶模板在砼浇筑过程中排水、透气性差,故砼振捣的质量水平很大程度决定于混凝土表面气泡的多少。必须在振捣上下功夫。6(3)混凝土的运输:混凝土自搅拌机中卸出后,应及时送到浇筑地点,在运输过程中,应防止混凝土离析、砼浆流失,坍落度变化以及产生初凝现象,若混凝土运输到浇筑地点发生离析现象,必须在浇筑前进行二次拌合。(4)混凝土浇筑:b、检查沟壁钢筋及止水带,确保其符合设计要求。C、混...
