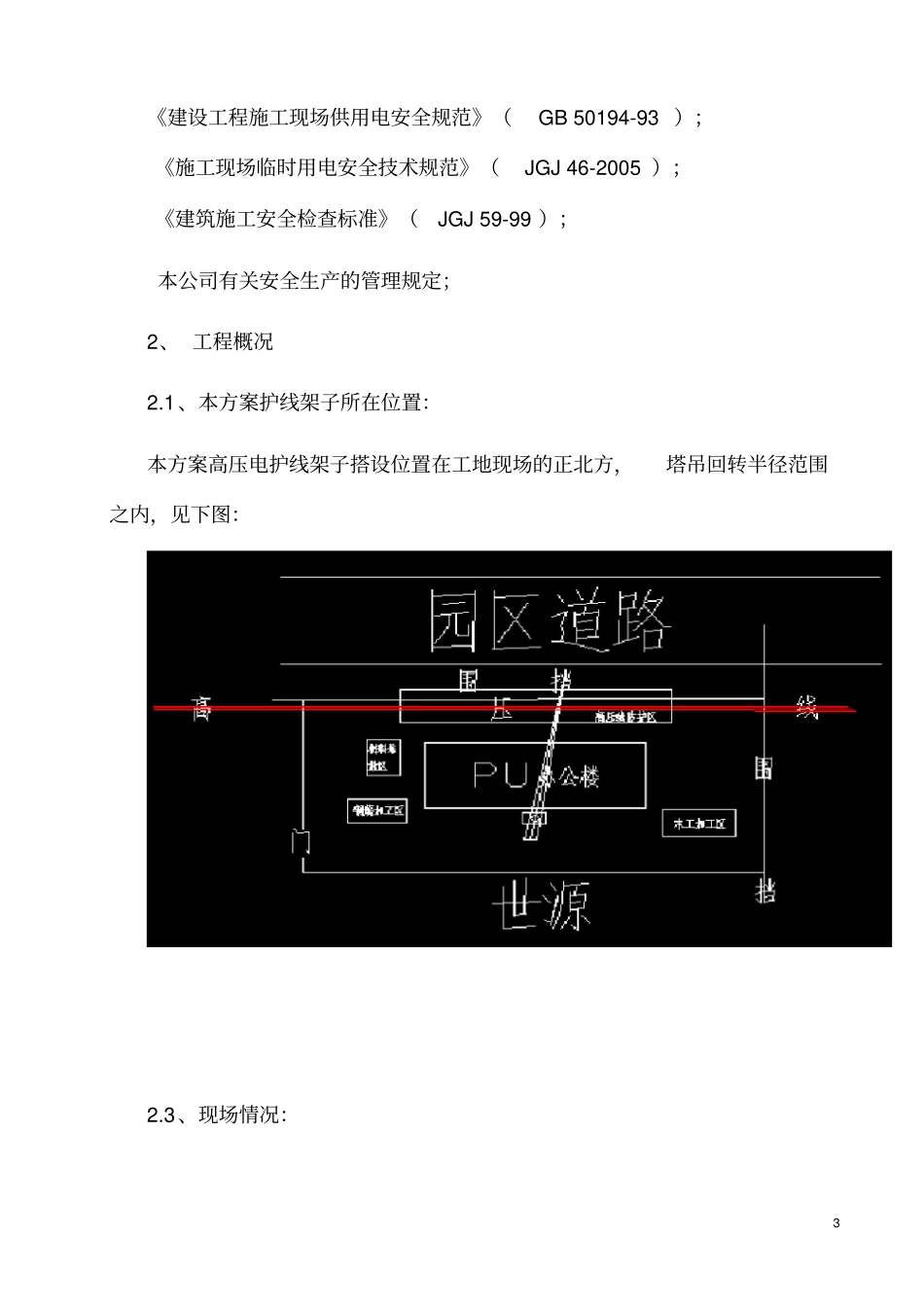

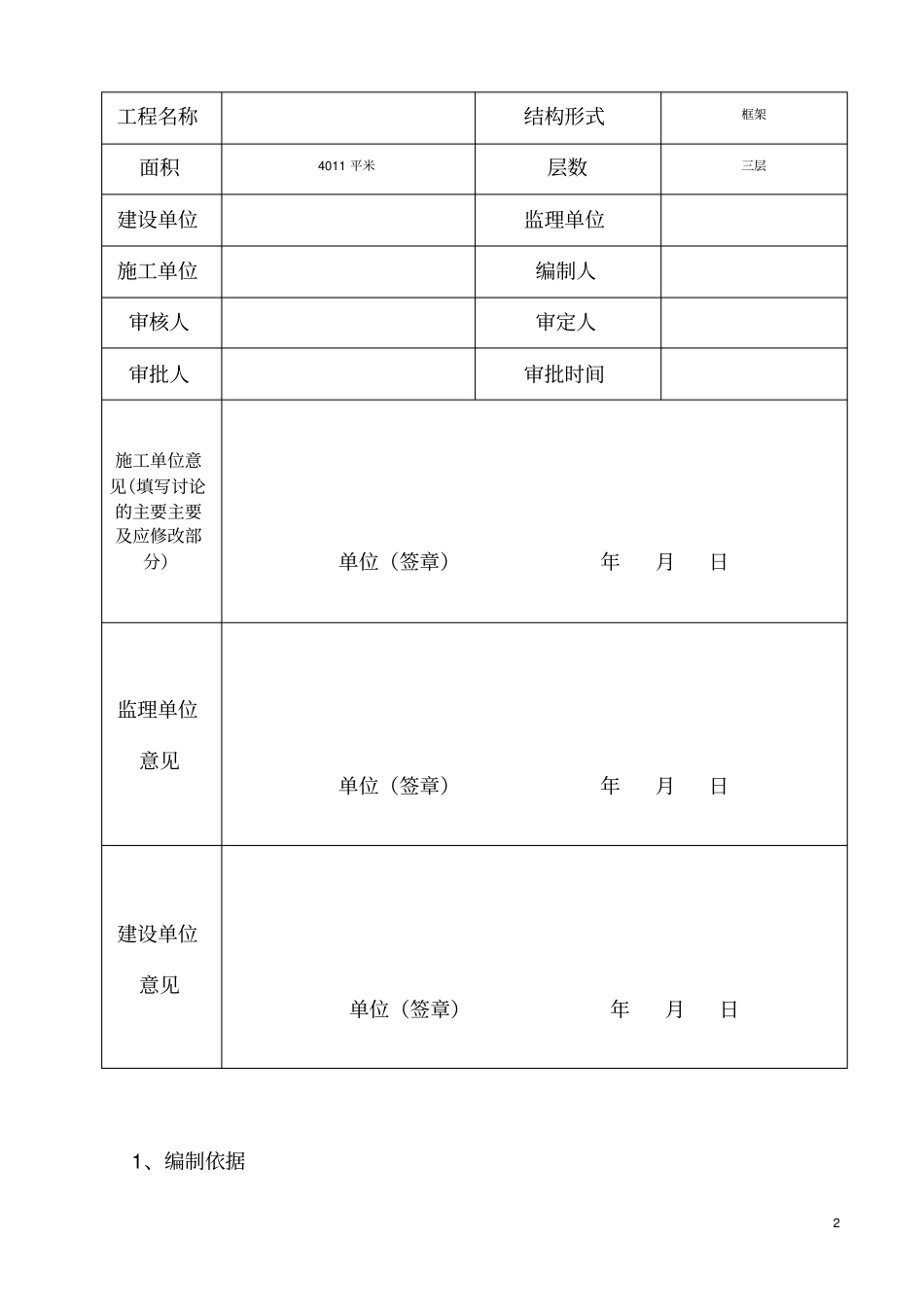

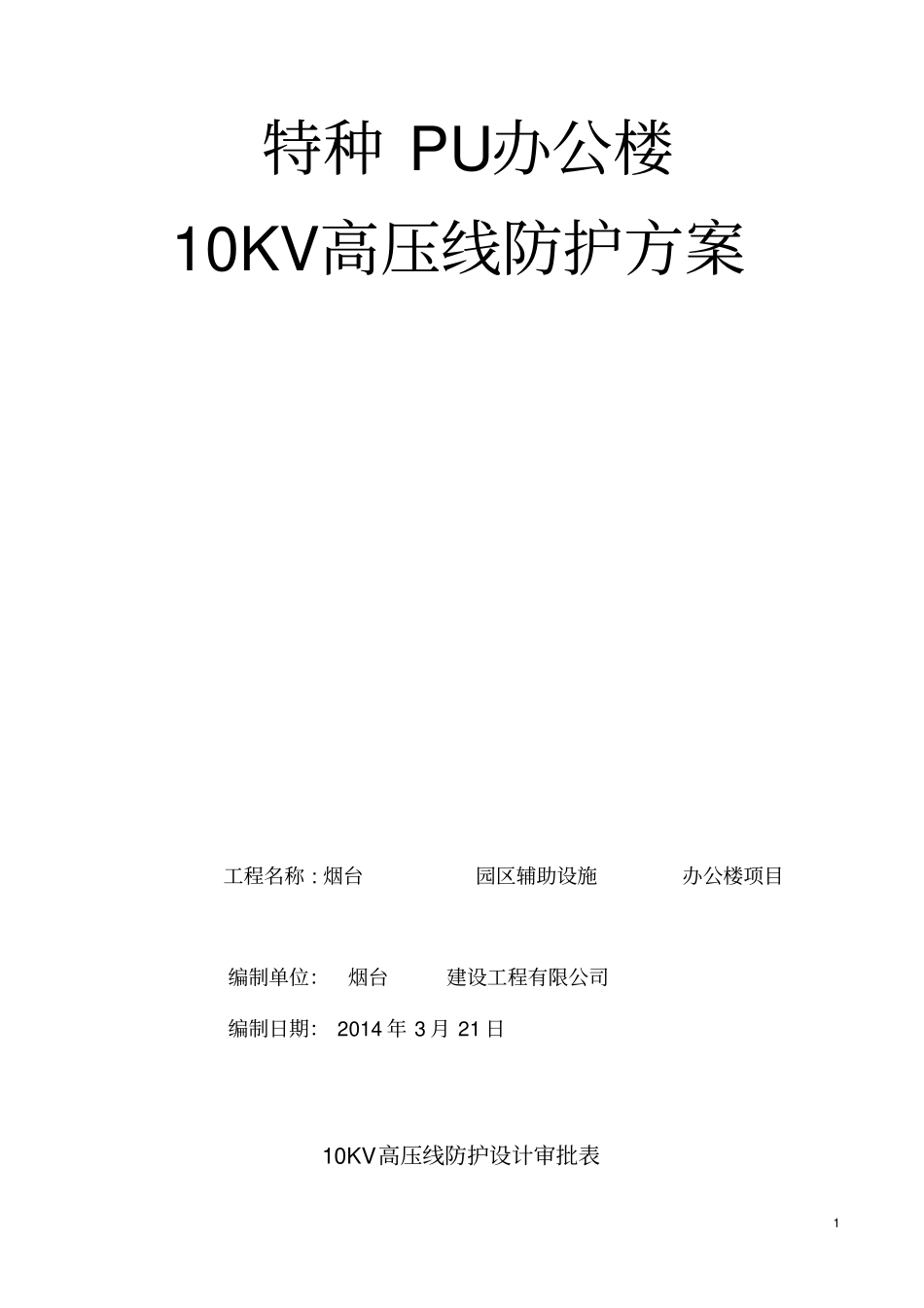

1特种PU办公楼10KV高压线防护方案工程名称:烟台园区辅助设施办公楼项目编制单位：烟台建设工程有限公司编制日期：2014年3月21日10KV高压线防护设计审批表2工程名称结构形式框架面积4011平米层数三层建设单位监理单位施工单位编制人审核人审定人审批人审批时间施工单位意见（填写讨论的主要主要及应修改部分）单位（签章）年月日监理单位意见单位（签章）年月日建设单位意见单位（签章）年月日1、编制依据3《建设工程施工现场供用电安全规范》（GB50194-93）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑施工安全检查标准》（JGJ59-99）；本公司有关安全生产的管理规定；2、工程概况2.1、本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的正北方，塔吊回转半径范围之内，见下图：2.3、现场情况：4本方案防护部位位于办公楼正北方向，现场临时围墙内侧，10KV高压线为东西走向，处于塔吊覆盖范围内约70米左右，拟搭设长度80m，下线杆距PU办公楼外墙脚手约6米，为防止施工中触碰高压线引起安全事故，项目部经过与建设单位、监理单位协商，一致决定对该10kv高压线路采取隔离防护措施即搭设竹槁防护架子，顶端防护架由东向西80m范围内采用双层竹笆防护，并在防护架处悬挂醒目的警告标志，以确保安全生产。3、防护架子搭、拆操作重、难点分析3.1、操作重点高压线防护架子搭设周期相对较短，施工过程中应请业主向园区电力主管部门申请停电作业，但该高压线路不可能为此长时间处于停电状态，所以，在与园区电力主管部门协商确定停电日期后，准备充足的材料，精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作，这是工作的重点之一。3.2、操作难点3.2、1本工程高压外电线路防护架搭设场地，南北方向宽度仅9米，其中电线杆距北侧围挡仅0.5米，对防护搭设有一定的影响，这是难点之一。3.2、2本工程高压外电线路防护架子垂直高度较大，受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之二。4、施工现场主要危险因素分析与防范4.1、搭、拆防护架子操作过程违章操作造成高处坠落事故。5防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。4.2、在高压外电线路正下方搭设防护架子，竖立杆时高举竹槁触及高压线发生事故。防范措施：搭拆防护架应选择在晴好天气，严禁阴，雨天搭拆，在防护架最高层搭设时应选用干燥，不导电的竹槁搭设；对工人加强安全教育，搭、拆过程中注意与高压线路保持安全距离；施工操作人员做好个人劳保用品。4.3、作业现场与其他工种交叉作业发生物体打击事故。防范措施：错开作业时间，尽量避免交叉作业；搭、拆作业现场设置隔离区，悬挂明显的警告标志，安排专人负责巡查、监护，闲杂人员不得进入作业现场。4.4、现有塔吊调运材料碰撞防护架搭设操作人员或触及高压线。防范措施：高压线防护架子搭设完成并验收之前，不得在高压电线区域内运行塔吊作业。4.5、防护架搭设在施工现场之外，防止人员攀登发生触电事故。防范措施：在架体下方距地2米范围内，使用旧竹胶板全封闭，并挂设显目的警告标志牌，并定期安排专人巡视，确保安全。5、施工准备65.1、技术准备搭设脚手架之前，勘察作业现场，全面熟悉现场情况，做好防护架子搭设的安全施工组织设计；脚手架作业人员经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架支搭工艺标准及操作规程，确保脚手架安全。对操作人员做好安全技术交底，确保安全施工。5.2、物资准备5.2.1、竹槁（1）竹架竹材应选用生产四年期以上竹材。（2）立杆：大横杆有效部份的小头直径（含剪力撑），斜撑等不得小于7.0cm；小横杆有效部份的小头直径不得小于8.0cm。（3）禁止使用青嫩、枯脆、裂纹直通两节以上的竹材。（4）毛竹可用8#（或10#）镀锌铁丝，次品和锈蚀严重的铁丝禁止使用。5.2.2、竹笆板防护竹笆板应使用有韧性，规格...
