k消防水池、集水坑防水施工方案VIP免费

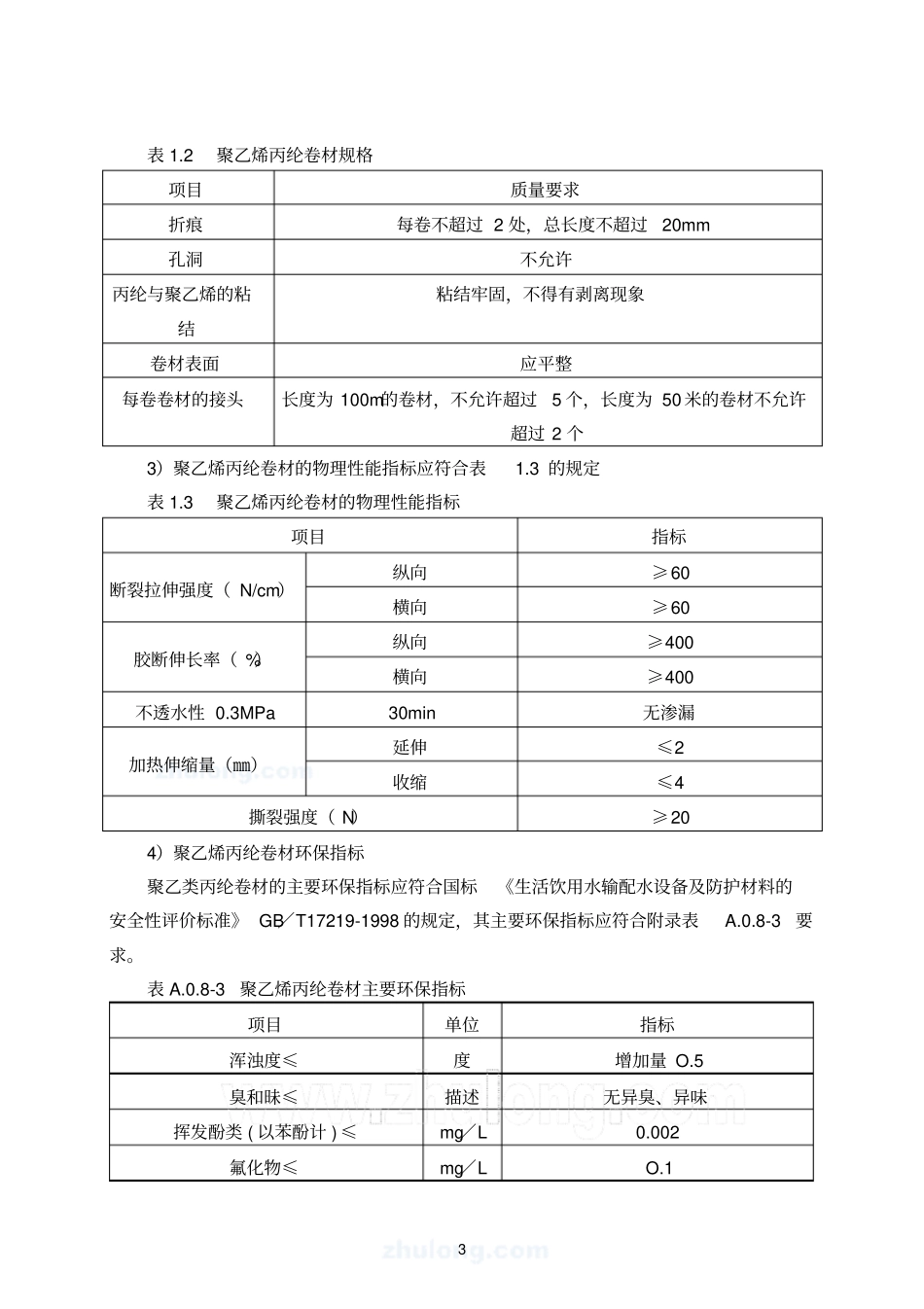

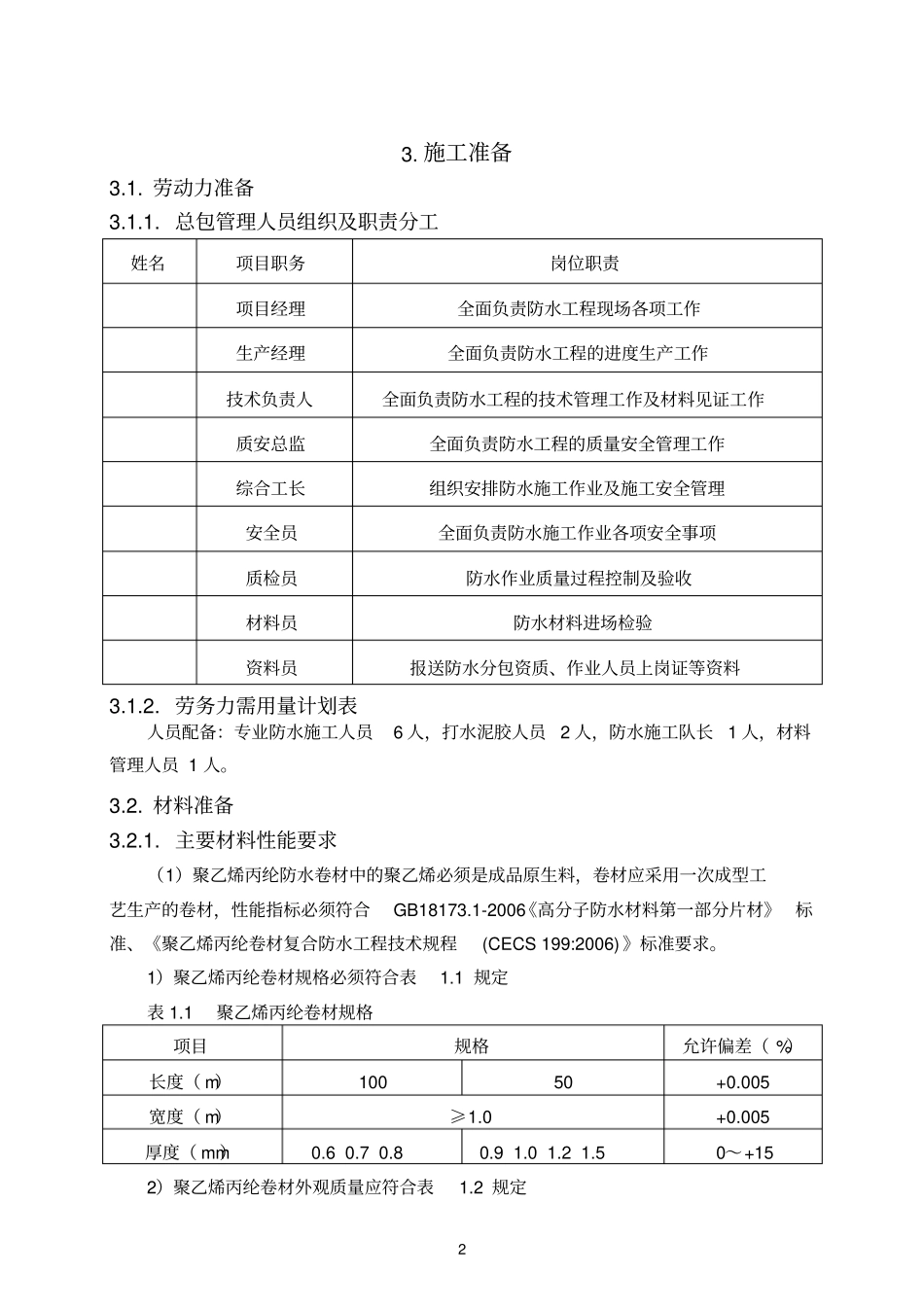

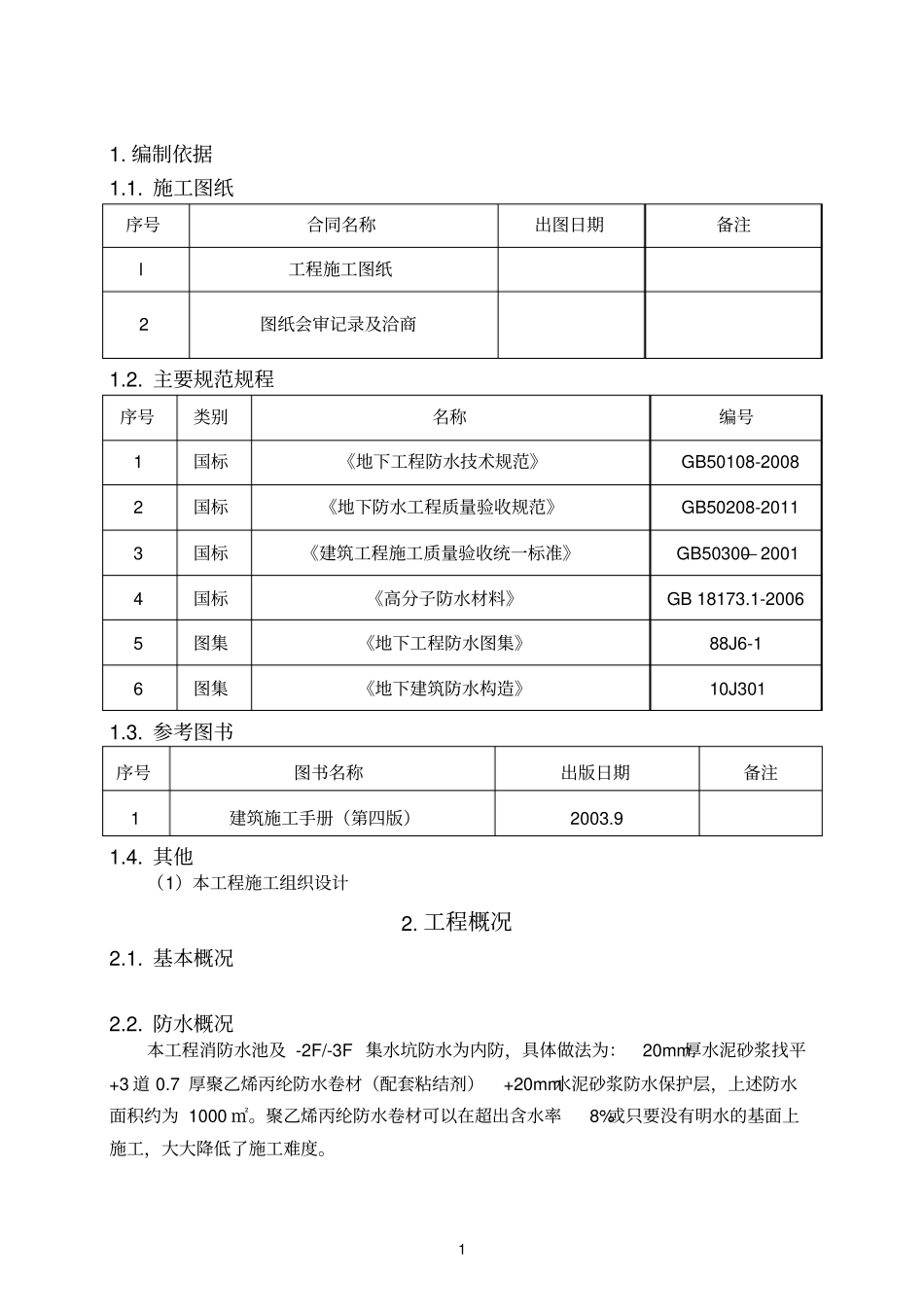

11.编制依据1.1.施工图纸序号合同名称出图日期备注l工程施工图纸2图纸会审记录及洽商1.2.主要规范规程序号类别名称编号1国标《地下工程防水技术规范》GB50108-20082国标《地下防水工程质量验收规范》GB50208-20113国标《建筑工程施工质量验收统一标准》GB50300—20014国标《高分子防水材料》GB18173.1-20065图集《地下工程防水图集》88J6-16图集《地下建筑防水构造》10J3011.3.参考图书序号图书名称出版日期备注1建筑施工手册（第四版）2003.91.4.其他（1）本工程施工组织设计2.工程概况2.1.基本概况2.2.防水概况本工程消防水池及-2F/-3F集水坑防水为内防，具体做法为：20mm厚水泥砂浆找平+3道0.7厚聚乙烯丙纶防水卷材（配套粘结剂）+20mm水泥砂浆防水保护层，上述防水面积约为1000㎡。聚乙烯丙纶防水卷材可以在超出含水率8%或只要没有明水的基面上施工，大大降低了施工难度。23.施工准备3.1.劳动力准备3.1.1.总包管理人员组织及职责分工姓名项目职务岗位职责项目经理全面负责防水工程现场各项工作生产经理全面负责防水工程的进度生产工作技术负责人全面负责防水工程的技术管理工作及材料见证工作质安总监全面负责防水工程的质量安全管理工作综合工长组织安排防水施工作业及施工安全管理安全员全面负责防水施工作业各项安全事项质检员防水作业质量过程控制及验收材料员防水材料进场检验资料员报送防水分包资质、作业人员上岗证等资料3.1.2.劳务力需用量计划表人员配备：专业防水施工人员6人，打水泥胶人员2人，防水施工队长1人，材料管理人员1人。3.2.材料准备3.2.1.主要材料性能要求（1）聚乙烯丙纶防水卷材中的聚乙烯必须是成品原生料，卷材应采用一次成型工艺生产的卷材，性能指标必须符合GB18173.1-2006《高分子防水材料第一部分片材》标准、《聚乙烯丙纶卷材复合防水工程技术规程(CECS199:2006)》标准要求。1）聚乙烯丙纶卷材规格必须符合表1.1规定表1.1聚乙烯丙纶卷材规格项目规格允许偏差（%）长度（m）10050+0.005宽度（m）≥1.0+0.005厚度（mm）0.60.70.80.91.01.21.50～+152）聚乙烯丙纶卷材外观质量应符合表1.2规定3表1.2聚乙烯丙纶卷材规格项目质量要求折痕每卷不超过2处，总长度不超过20mm孔洞不允许丙纶与聚乙烯的粘结粘结牢固，不得有剥离现象卷材表面应平整每卷卷材的接头长度为100m的卷材，不允许超过5个，长度为50米的卷材不允许超过2个3）聚乙烯丙纶卷材的物理性能指标应符合表1.3的规定表1.3聚乙烯丙纶卷材的物理性能指标项目指标断裂拉伸强度（N/cm）纵向≥60横向≥60胶断伸长率（%）纵向≥400横向≥400不透水性0.3MPa30min无渗漏加热伸缩量（㎜）延伸≤2收缩≤4撕裂强度（N）≥204）聚乙烯丙纶卷材环保指标聚乙类丙纶卷材的主要环保指标应符合国标《生活饮用水输配水设备及防护材料的安全性评价标准》GB／T17219-1998的规定，其主要环保指标应符合附录表A.0.8-3要求。表A.0.8-3聚乙烯丙纶卷材主要环保指标项目单位指标浑浊度≤度增加量O.5臭和昧≤描述无异臭、异味挥发酚类(以苯酚计)≤mg／L0.002氟化物≤mg／LO.14硝酸盐氮(以氮计)≤mg／L2高锰酸钾消耗量(以02计)≤mg／L增加量2四氯化碳≤mg／L0.33.2.2.辅助材料性能要求聚合物水泥防水胶粘材料的组成可分为单组分或双组分，均应具有一定的凝结性能和防水性能。主要性能指标应符合表1.4规定表1.4聚合物水泥防水胶粘材料性能指标项目指标与水泥基层的拉伸粘结强度（MPa）常温28d≥0.6耐水≥0.4耐冻融≥0.4操作时间（h）≥2抗渗性能（MPa）抗渗压力差7d≥0.2抗渗压力7d≥1.0抗压强度（MPa）7d≥9柔韧性28d抗压强度/抗折强度≤3剪切状态下的粘合性（N·㎜）常温卷材与卷材≥2.0卷材与基层≥1.8聚合物水泥防水胶粘材料环保性能指标应符合表1.5规定表1.5聚合物水泥防水胶粘材料环保性能指标序号检验项目环保性能指标1游离甲醛（g/kg）≤12苯（g/kg）≤0.23甲苯+二甲苯（g/kg）≤104总挥发性有机物W（g/kg）≤303.2.3.材料进场复试要求材料进场复试：以同一生产厂家的统一品牌，统一等级的产品，大于1000卷的抽5卷，100—499卷抽4卷，100卷以下抽2卷，进行规格尺寸和外观质量检验，进行复试的卷材将卷材切除距外...
