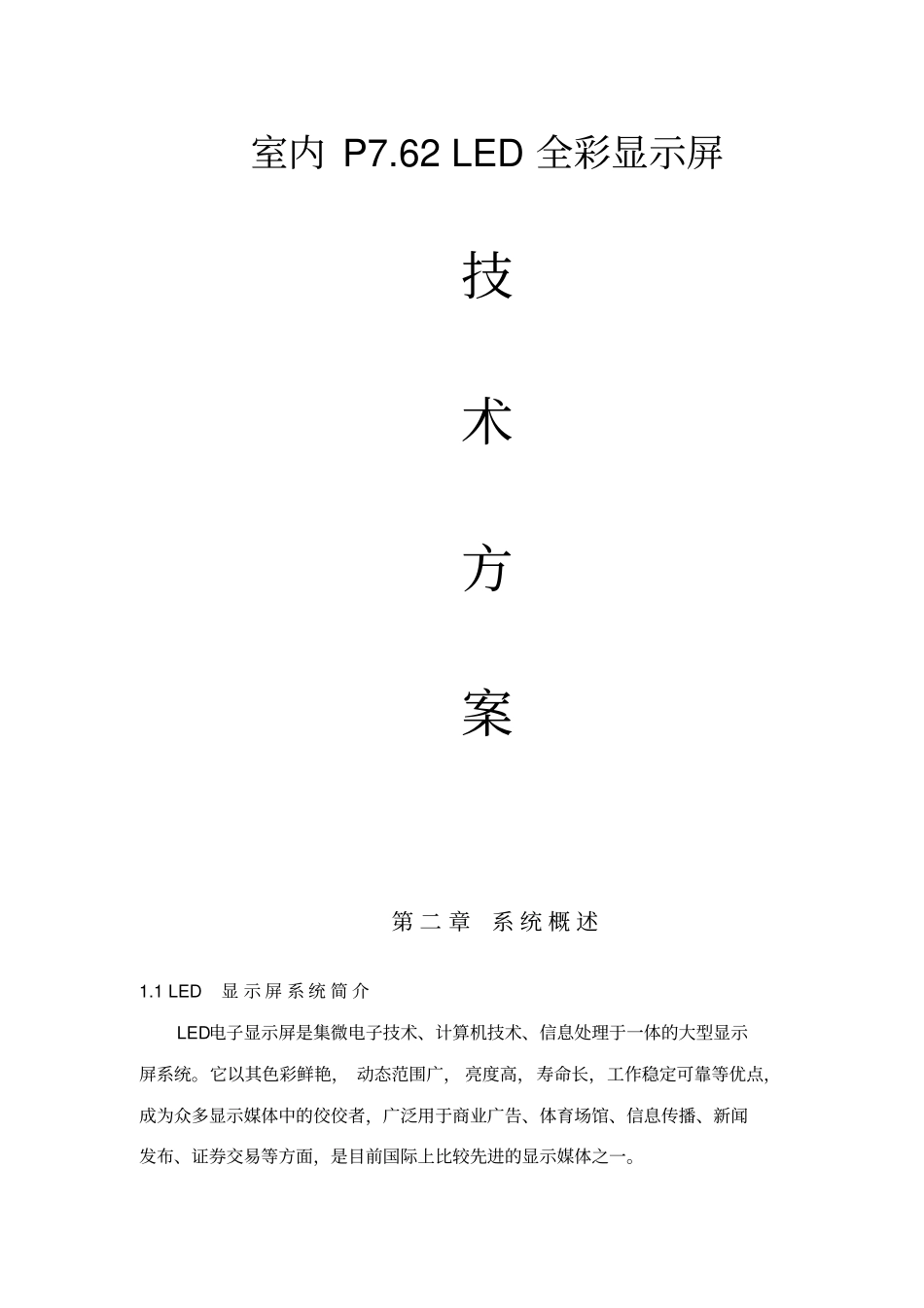

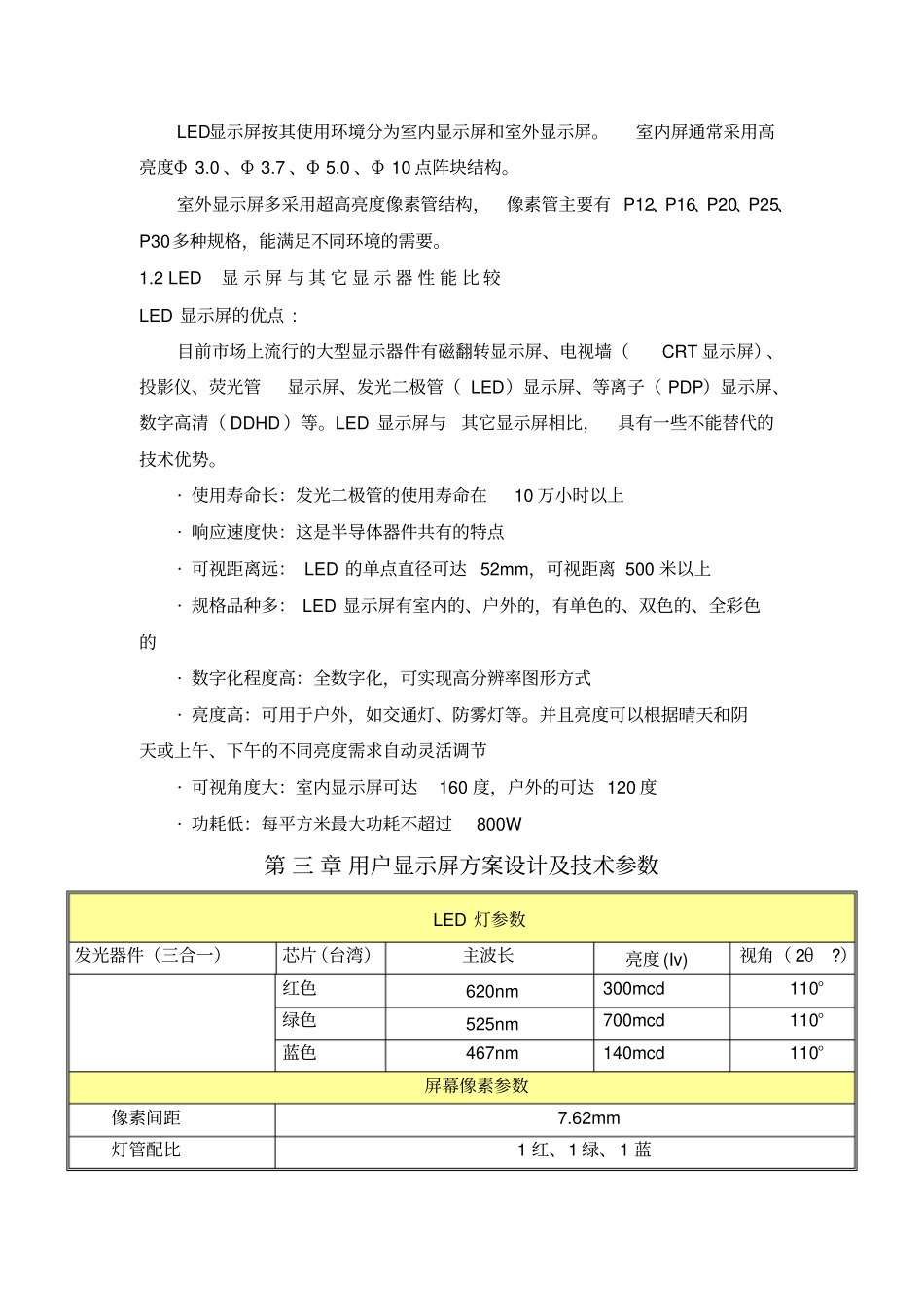

室内P7.62LED全彩显示屏技术方案第二章系统概述1.1LED显示屏系统简介LED电子显示屏是集微电子技术、计算机技术、信息处理于一体的大型显示屏系统。它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点，成为众多显示媒体中的佼佼者，广泛用于商业广告、体育场馆、信息传播、新闻发布、证券交易等方面，是目前国际上比较先进的显示媒体之一。LED显示屏按其使用环境分为室内显示屏和室外显示屏。室内屏通常采用高亮度Φ3.0、Φ3.7、Φ5.0、Φ10点阵块结构。室外显示屏多采用超高亮度像素管结构，像素管主要有P12、P16、P20、P25、P30多种规格，能满足不同环境的需要。1.2LED显示屏与其它显示器性能比较LED显示屏的优点:目前市场上流行的大型显示器件有磁翻转显示屏、电视墙（CRT显示屏）、投影仪、荧光管显示屏、发光二极管（LED）显示屏、等离子（PDP）显示屏、数字高清（DDHD）等。LED显示屏与其它显示屏相比，具有一些不能替代的技术优势。·使用寿命长：发光二极管的使用寿命在10万小时以上·响应速度快：这是半导体器件共有的特点·可视距离远：LED的单点直径可达52mm，可视距离500米以上·规格品种多：LED显示屏有室内的、户外的，有单色的、双色的、全彩色的·数字化程度高：全数字化，可实现高分辨率图形方式·亮度高：可用于户外，如交通灯、防雾灯等。并且亮度可以根据晴天和阴天或上午、下午的不同亮度需求自动灵活调节·可视角度大：室内显示屏可达160度，户外的可达120度·功耗低：每平方米最大功耗不超过800W第三章用户显示屏方案设计及技术参数LED灯参数发光器件（三合一）芯片（台湾）主波长亮度(Iv)视角（2θ?）红色620nm300mcd110°绿色525nm700mcd110°蓝色467nm140mcd110°屏幕像素参数像素间距7.62mm灯管配比1红、1绿、1蓝像素密度17222点/㎡像素亮度≥1200cd/㎡屏幕模组（箱体）参数模组解析度模组：32（宽）×16（高）点模组尺寸模组244mm（宽）×122mm（高）模组重量模组0.8kg；箱体25Kg模组材料聚碳酸脂PC料屏幕系统参数（1）系统光学参数视角水平视角＞120°垂直视角＞110°观看距离7.5m-25m（2）系统控制参数灰度等级逻辑输出16384级，CRT视觉1024级灰度灰度校正2级非线性灰度校正，红、绿、蓝各3条校正曲线显示颜色1024*1024*1024=1073741824色对比度1000：1亮度调节0﹪-100﹪连续无级可调图像调节白平衡/对比度/色调调节/单模组亮度调节图像处理图像有降噪/增强/运动补偿色/坐标变换处理控制系统灵星雨驱动方式1/8恒流驱动控制方式计算机联网、实时VGA同步显示内容视频DVD、VCD、TV、图像、文字、动画，等换帧频率≥60帧/秒刷新频率≥480赫兹/秒视频输入格式S-Video,YUV,RGB,DVI,SDI,HDSDI,HDMI等软件接口标准计算机接口系统操作平台WINDOWS显示模式640×480，800×600，1024×768有效通讯距离多模光纤500m内，单模光纤20Km内，100m内可用网络线（3）系统工作特性连续工作时间>72小时屏幕寿命>10万小时无故障时间>10000小时（平均值）像素点失控率≤1/10000（离散分布）工作环境温度摄氏-40度～+60度工作环境湿度10%～95%RH报警性能超温、潮湿、烟雾、过压、过载防护等级IP43通讯超五类带屏蔽网线（4）系统配电及安装要求功耗≤800W/m2（峰值）350-500W/m2（平均）供电要求AC220V±10％电阻防雷接地电阻<10Ω工作接地电阻<4Ω整屏技术参数(平面安装)整屏解析度1024点（宽）×256点（高）=262144点净屏显示面积长7.808m×高1.952m=15.24㎡整屏面积长7.878m×2.022m=15.93㎡屏体厚度≤100mm整屏峰值功耗12.2KW整屏平均功耗5.3KW总配电量13KW整屏屏体重量<390Kg整屏屏体平整度≤1mm拼缝精度≤1mm整屏保修保修年限1年免费质保，终生成本价维护。软硬件维修方式屏前维修第四章技术功能介绍1、显示屏安装架及控制系统组成显示屏安装架及控制系统组成由显示屏、显示屏驱动器、安装架及控制系统组成。如图所示：2、功能说明本屏采用了多媒体和同步控制技术，其显示与播放与控制计算机屏幕上相应区域的信息完全一致，LED显示屏的图像色彩、对比度、亮度可通过软件调整。◇图片显示可将各种山水、人物图片放到屏上显示。◇动画播放可显示由动画软件...
