LED屏幕工程施工组织设计方案资料全VIP免费

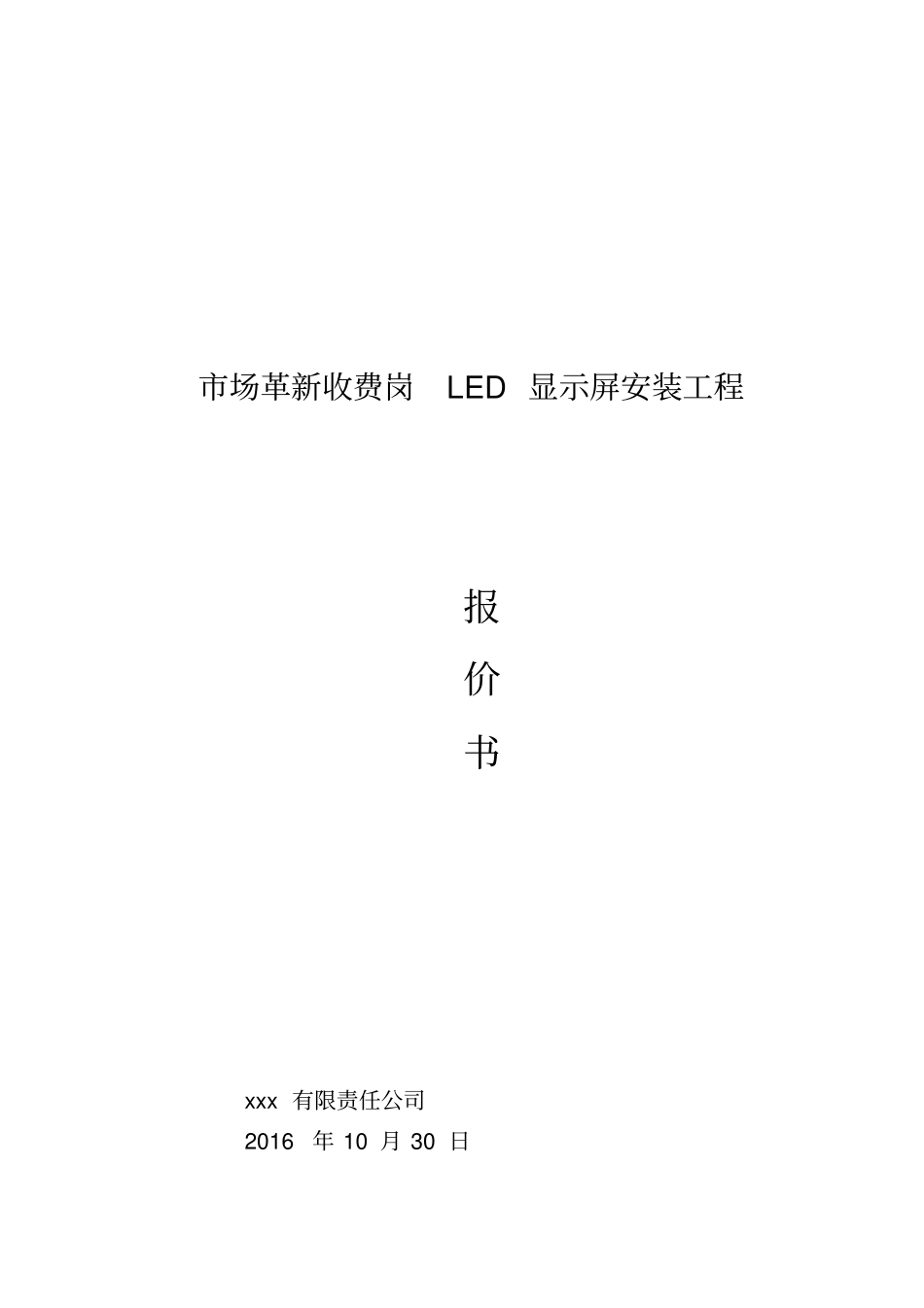

市场革新收费岗LED显示屏安装工程报价书xxx有限责任公司2016年10月30日目录市场革新收费岗LED显示屏施工方案一、工程概况二、本工程执行规范、质量标准及图集三、施工准备四、施工工艺五、工程质量保证具体措施六、现场安全技术防范措施七、文明施工现场保证措施总报价清单彩色LED屏（5米×8米）报价清单单色LED屏（1米×17米）报价清单产品规格及主要性能指标图纸清单市场革新收费岗LED显示屏施工方案现革新岗入口需安装一块室外全彩LED屏幕，尺寸为5米×8米，面积40㎡。及两块室外单色LED屏幕，两块单色LED屏幕尺寸均为1米×17米，面积17㎡，根据现场实际情况特制定施工方案如下：一、工程概况1、工程概述1.1系统简介：1.1.1LED显示系统屏体：包括显示单元、结构单元、低压电源、屏体钢结构架、钢结构与屏体的外装饰、信号电缆等其它必备的配套设备。1.1.2控制系统设备：包括中控计算机、专业控制卡、网卡、通讯电缆、UPS电源等。1.1.3软件：包括Windowsxp中文版、大屏幕显示系统专用应用软件、其它相关应用软件等。1.1.4系统功能：LED电子大屏幕显示系统是一个集计算机网络技术、多媒体控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。计算机网络技术的使用使显示信息制作、处理、存储和传输更加安全、迅速、可靠。采用网络系统控制技术，可以和用户的计算机网络联网。系统实现对系统配电和使用环境完全自动化的监控，使系统更趋于现代化，使用更加方便、安全、可靠。1.1.4.2计算机信息播出方式LED电子大屏幕实现点对点控制,支持以下功能:A.图文特技显示功能：具有对图文进行编辑、缩放、流动、动画功能；B.显示各种计算机信息、图形、图像及二、三维计算机动画并叠加文字；C.播出系统配有多媒体软件，可以灵活输入及播出多种信息；D.有多种中文字体和字型可供选择，同时还可输入英文、西班牙文、法文、德文、希腊文，俄文、日文等多种文字；E.有多种播出方式，如单/多行平移、单/多行上/下移、左/右拉、上/下拉、旋转、无极缩放等；F.主要时事新闻的编辑与播放，并有多种字体供选择；G.时钟显示，重要通告的即时发布，网络版信息发布专用软件可直接从数据库中读取数据，按一定格式在显示屏上将信息显示出来；H.广告信息的播放等；1.1.4.3LED电子大屏幕其他功能A.配有标准网络接口，可与其它标准网络连网（信息查询系统、市政宣传网系统等）B.可采集播出各数据库实时数据，实现远程网络控制。C.通过网络系统可以进入Internet网。D.手动或自动无极调整屏幕亮度1.1.5质量要求：LED显示屏系统工程要求达到国家和行业相关规范标准和要求；1.2采用的标准与规范：1、LED显示屏质量必须满足《SJ-T11141-2003LED显示屏通用技术规范》及其他相关国家规范的要求；2、《计算机软件配置管理计划规范》(中华人民共和国国家标准GB/T12505-1990)；3、《建筑物防雷设计规范》中华人民共和国国家标准GB50074-94；4、《电气装置安装工程电缆线路施工及验收规范》（GB50168-92GBJ232-90.92）；5、《民用建筑电气设计规范》（JCJ/T16-92）。3、工程特点该系统具有高可靠性、可维护性等特点，显示屏连续工作时间均大于24小时，屏幕寿命大于10万小时，平均无故障时间大于1万小时。二、本工程执行规范、质量标准及图集1.《智能建筑设计标准》（GB/T50314-2000）2.《智能建筑工程质量验收规范》（GB50339-2003）3.《LED显示屏通用规范》SJ/T11141M4.《电工电子产品基本环境实验规则》总则GB24215.《工业企业通信接地设计规范》（GBJ79-85）6.《通用用电设备设计规范》（GB50055-93）7.《电气装置安装工程电气设备交接试验标准》（GB50150-91）8.《民用建筑电气设计规范》（JG/T16-92）9.《建筑物防雷设计规范》（GB50057-94）10.《电气装置安装工程接地装置施工验收规范》（GB50169-92）11.《建筑工程施工质量验收统一标准》（GBJ50300-2001）12.《电工电子产品基本环境实验规则》名称术语（GB2422）13.《电工电子产品基本环境实验规则》低温实验方法（GB2423.1）14.《电工电子产品基本环境实验规则》高温实验方法...
