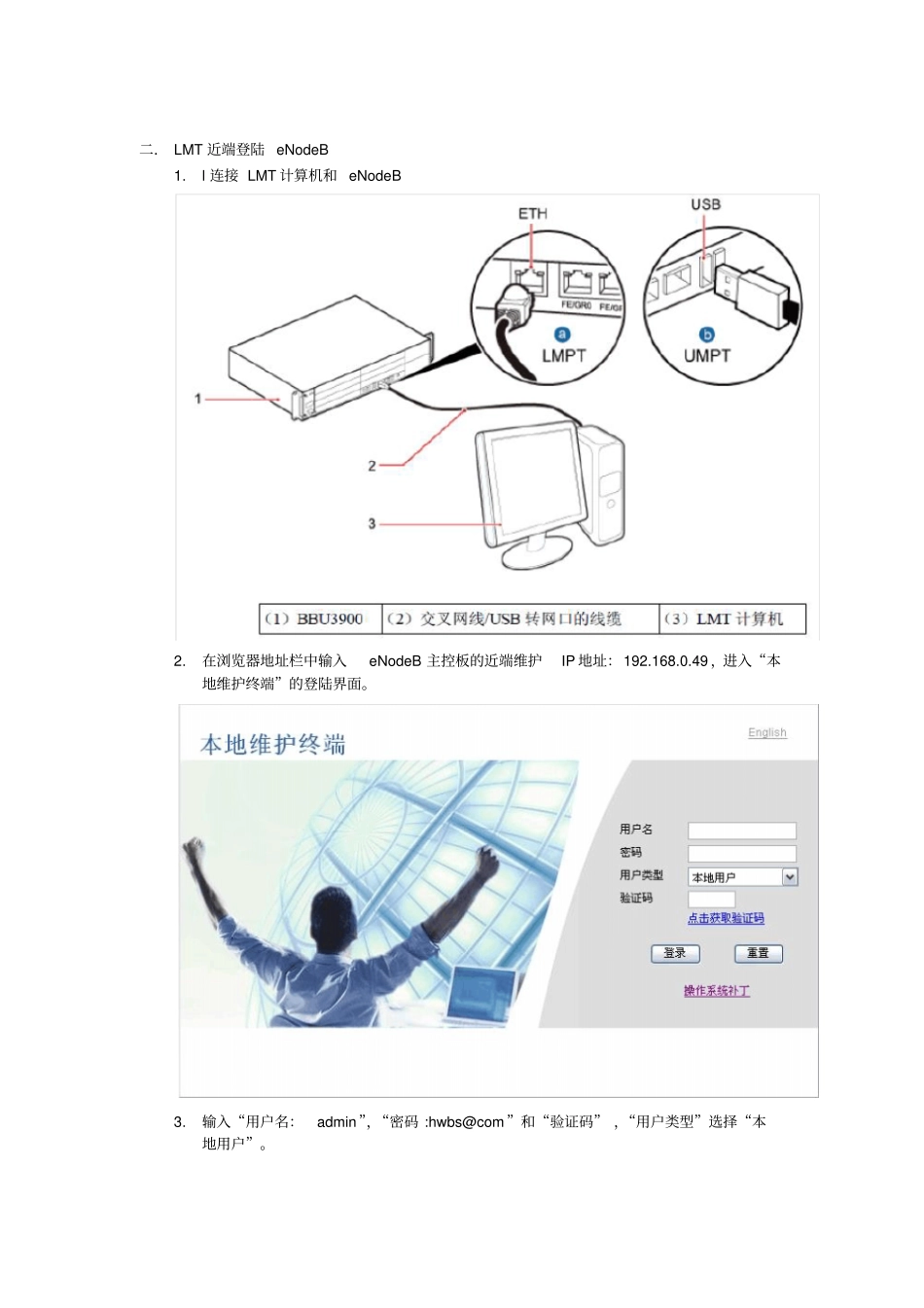

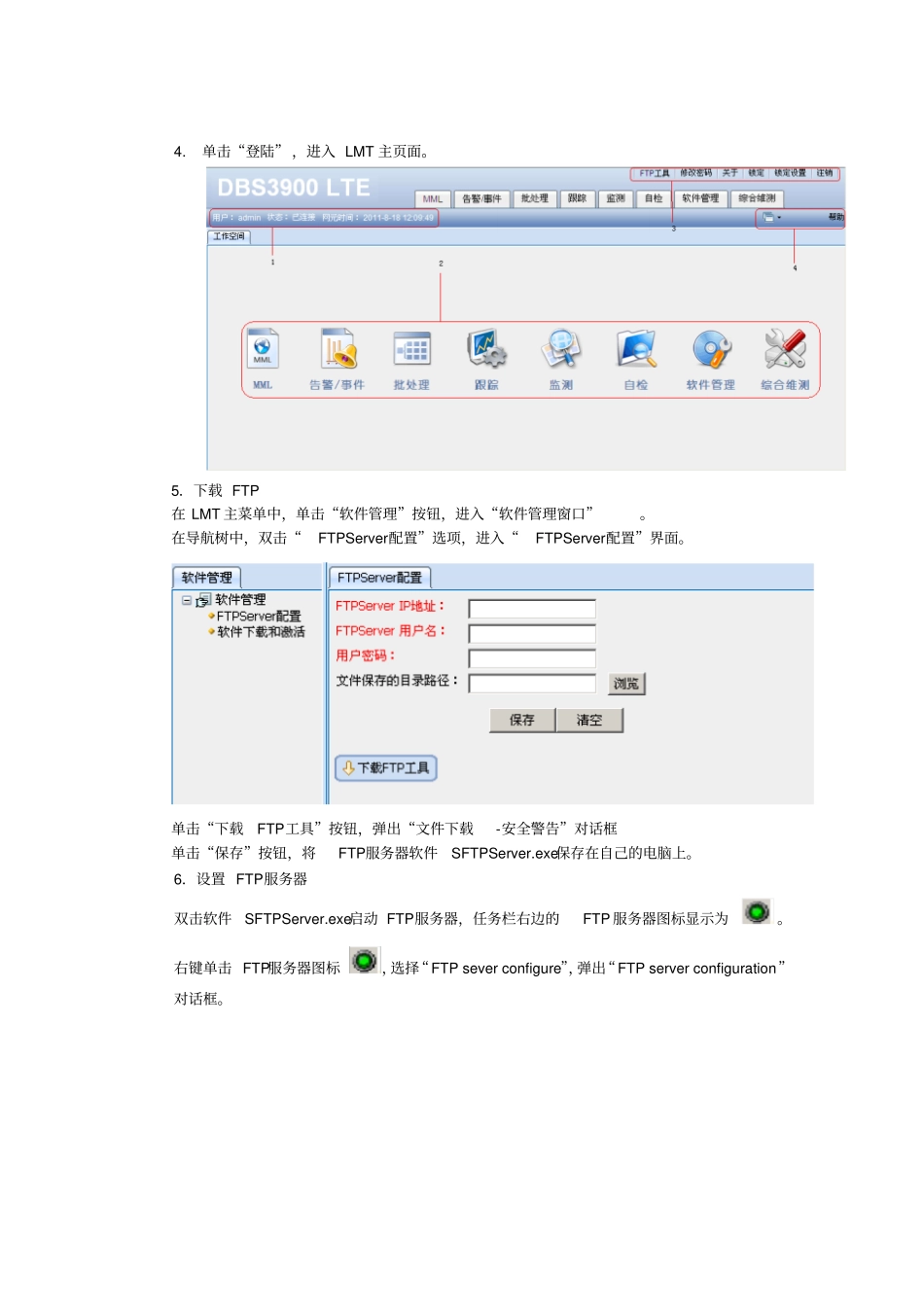

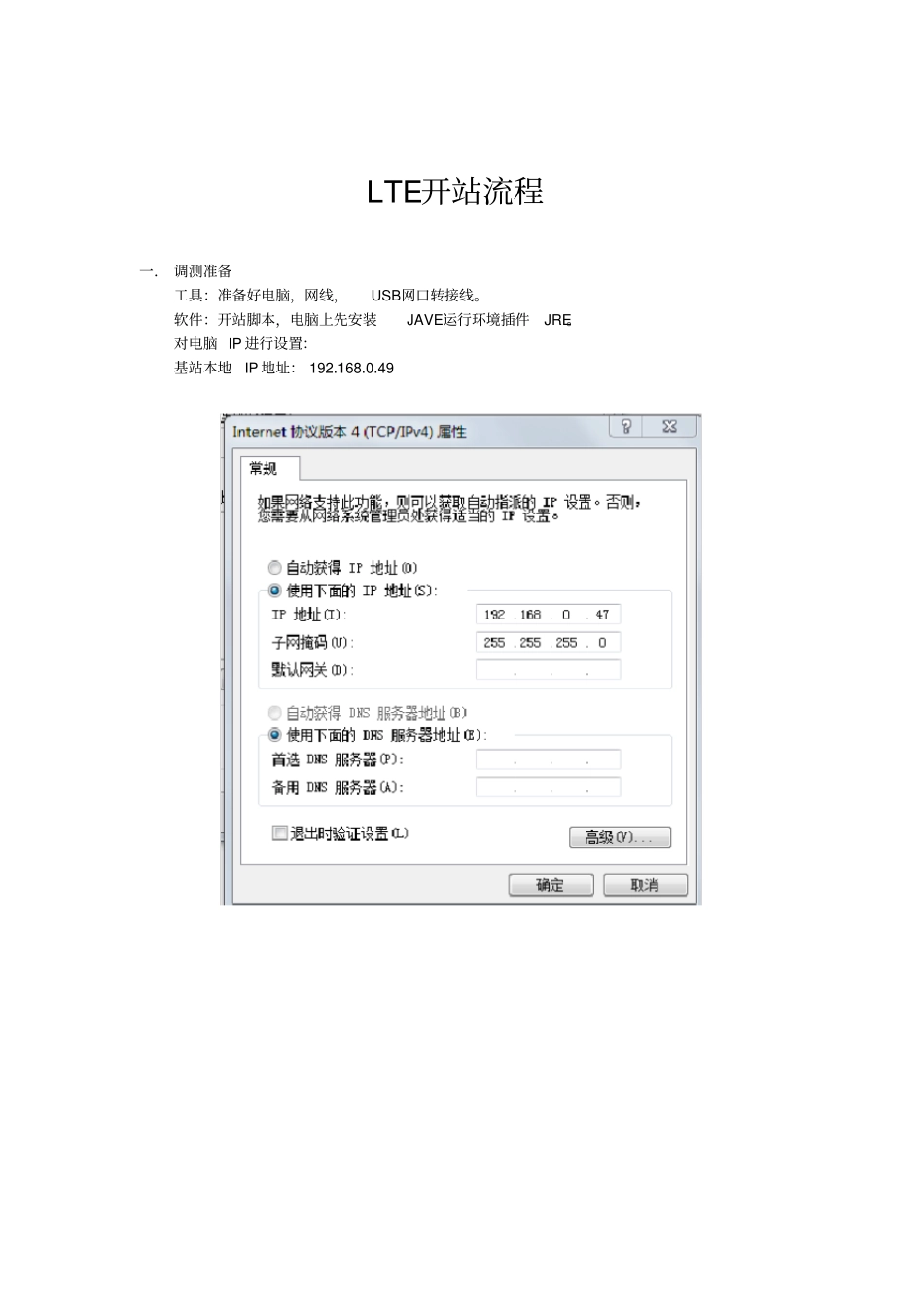

LTE开站流程一．调测准备工具：准备好电脑，网线，USB网口转接线。软件：开站脚本，电脑上先安装JAVE运行环境插件JRE。对电脑IP进行设置：基站本地IP地址：192.168.0.49二．LMT近端登陆eNodeB1.l连接LMT计算机和eNodeB2.在浏览器地址栏中输入eNodeB主控板的近端维护IP地址：192.168.0.49，进入“本地维护终端”的登陆界面。3.输入“用户名：admin”，“密码:hwbs@com”和“验证码”，“用户类型”选择“本地用户”。4.单击“登陆”，进入LMT主页面。5．下载FTP在LMT主菜单中，单击“软件管理”按钮，进入“软件管理窗口”。在导航树中，双击“FTPServer配置”选项，进入“FTPServer配置”界面。单击“下载FTP工具”按钮，弹出“文件下载-安全警告”对话框单击“保存”按钮，将FTP服务器软件SFTPServer.exe保存在自己的电脑上。6．设置FTP服务器双击软件SFTPServer.exe启动FTP服务器，任务栏右边的FTP服务器图标显示为。右键单击FTP服务器图标，选择“FTPseverconfigure”，弹出“FTPserverconfiguration”对话框。设置FTP服务器的“Username”，“Password”和“Workingdirectory”，其中用户名设置为“admin”，密码“admin123”，“Workingdirectory”设置为存放FTP软件和数据配置文件保存的目录路径，传输安全方式默认采用“both”。点击“OK”。三．MML命令MML命令界面命令行界面说明编号字段名说明1“通用维护”页签显示命令的执行结果等反馈信息。2“操作记录”页签显示操作员执行的历史命令信息。3“帮助信息”页签显示命令的帮助信息。4手工命令区域显示手工输入的命令及其参数值。5“历史命令”框下拉框记录当前操作员本次登录系统后所执行的命令及参数。6“命令输入”框显示系统提供的所有MML命令，可以选择其一或直接手工输入作为当前执行命令。7命令参数区域用于命令参数赋值，显示命令输入框中当前命令所包含的所有参数。红色代表必选参数，如图中的“柜号”；黑色代表可选参数，如图中的“框号”。8操作结果处理区域可以对命令返回报文进行“保存操作结果”、“自动滚动”和“清除报告”操作。初始配置的总体流程：删除原始默认数据之前用命令先查询原始配置情况：LSTRRUCHAIN:;查询RRU链环配置信息DSPBRD:;查询单板（主要是为了查询LBBP）根据原始配置情况进行删除脚本的处理见实例脚本：城四川外363水池L.txt1.【配置单板数据】ADDBRD：添加单板，基带板的工作模式?TDD为时分双工模式，不支持BF特性；（用于室分单模场景）?TDD_ENHANCE表示支持TDDBF，用于LTETDD4T4RRRU场景，此功能提供协议中传输模式7和传输模式8的数据传输服务，具体介绍请参见协议TS.36213；（一般未用）?TDD_8T8R表示支持TD-LTE单模8T8R，用于TD-LTE单模8T8RRRU场景，支持BF，其BBU和RRU之间的接口协议为CPRI接口协议；（用于室外单模宏站）?TDD_TL表示支持TD-LTE&TDS-CDMA双模或者TD-LTE单模，包括8T8RBF以及2T2RMIMO，其BBU和RRU之间采用CMCCTD-LTEIr协议规范，当TD-LTE单模网络采用CMCCTD-LTEIr协议规范时，也需采用TDD_TL模式。（用于共模场景）通常需要添加2.【配置基本数据】基站(eNodeb)：MODENODEB，BBU和RRU之间的协议通信类型在单模情况下使用CPRI协议，双模情况下使用TDL_IR协议。这两部分数据配完后，须重启基站才能使其生效。RSTENODEB运营商信息(CnOperator)：ADDCNOPERATOR注意：CNOperatortype选择主运营商（PrimaryOperator）跟踪区域信息(CnOperatorTa)：ADDCNOPERATORTA和TDS的TA是一个意思。TAI，TAC是规划数据3.【配置传输数据】添加以太网端口（传输端口）：ADDETHPORT添加设备IP：ADDDEVIP一般添加两个IP，一个业务IP，一个网管IP。(规划数据)添加S1-C链路：ADDSCTPLNK，ADDS1INTERFACE添加S1-U链路：ADDIPPATH添加路由：ADDIPRT一般添加四条路由，到MME的S1-C链路、到SGW的S1-U链路、到网管的OMCH，再加上一条默认路由。下一跳IP为规划数据添加VLAN:ADDVLANMAP一般两个VLAN号，一个业务VLAN，一个网管VLAN。均为规划数据设置时钟源：SETTZ，ADDGPS，SETCLKMODE一些算法设置：MODENODEBINTEGRITYCAP，MODENODEBCIPHERCAP4.【无线数据配置】添加RRU链：ADDRRUCHAIN链型...
