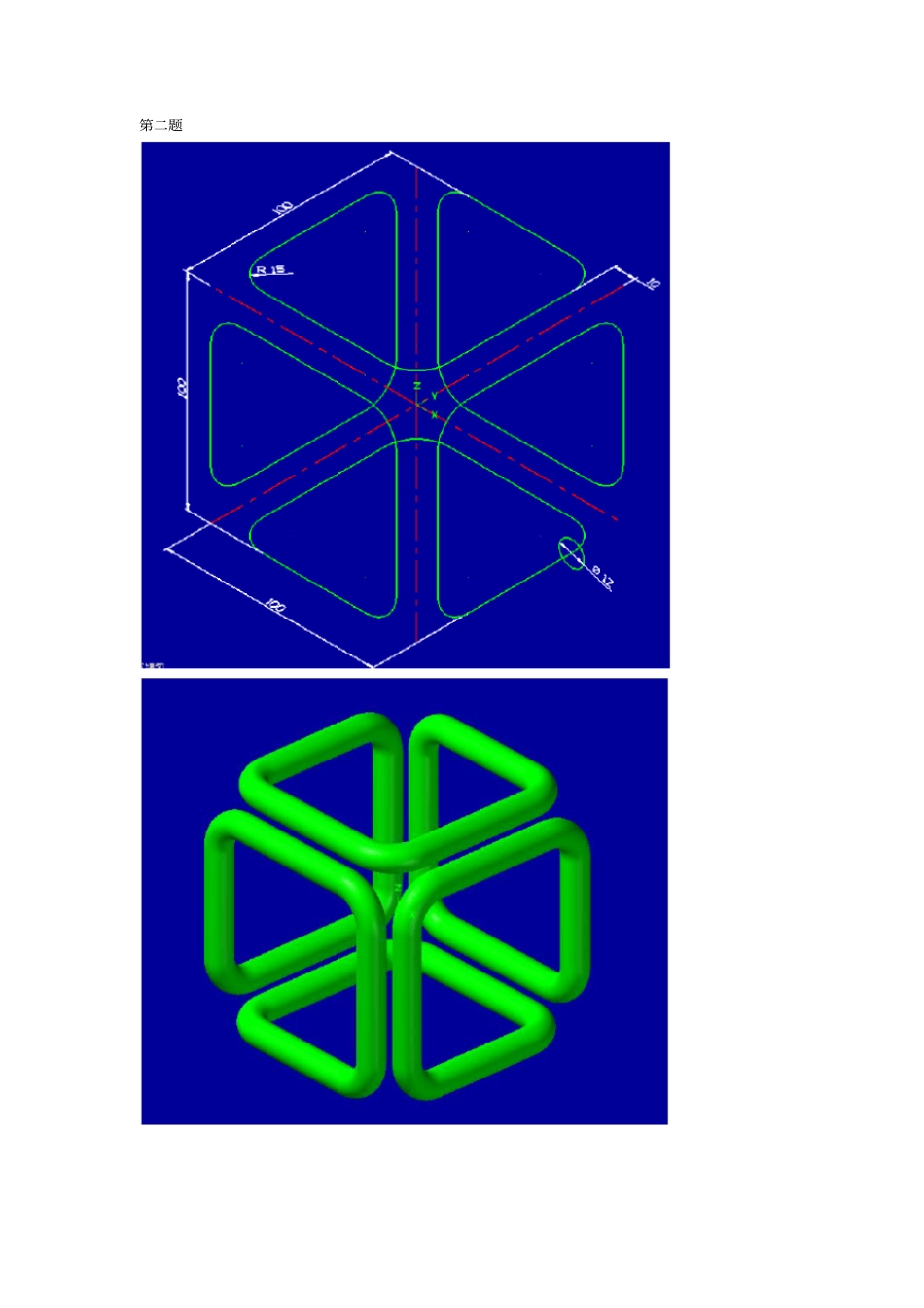

第一题第二题第三题：茶壶盖三维线架构曲面旋转关闭图层（旋转曲面部分）平面修剪曲面圆角,半径为2曲面镜像镜像后的效果图曲面圆角，半径为2最后效果图第四题创建旋转曲面三维线架构效果图，旋转0-270度第五题：创建扫描曲面扫描效果图第六题：创建奔驰车标第七题：网格曲面第八题：笔筒拔模角度5°三维线架拉伸曲面，拔模角度5°扫描曲面更改曲面法向后曲面倒圆角将已有曲面移动到第四层并关闭挤出曲面高度30，向外拔模5°曲面倒圆角R3挤出曲面高度40删除挤出曲面顶部圆面曲面倒圆角R1设置选择过滤选择所有曲面，移动到第五层，关闭其他层第九题：吊钩零件曲面造型一、绘制吊钩零件的三维线框图下图为吊钩零件的二维图纸：打开MCX5，视图切换到“前视图”中，绘制吊钩的主视图及6条截面线，如下图所示：接下来绘制各截面图形，在这里，由于截面图形中有三处分别为45°、-45°和-160°以及一处未注角度，为了简化自定义构造视图的转换，我们采用图素旋转的方法达到同样的目的。三处已注角度截面绘制方法以-45°截面图形为例。首先选择-45°截面线，构造视图选“前视图”，用“旋转”命令旋转45°，如下图示，点确定完成截面线的旋转。然后以旋转后的截面线为基准绘制-45°截面图形，如下图所示：最后选择刚画完的截面图形，构造视图选“右视图”，用“旋转”命令绕原点旋转90°，点确定后，点“快速选结果”命令选中截面图形，构造视图切换到“前视图”，用“旋转”命令绕原点旋转-45°，点确定，结果如下图示：用同样的方法完成其它2个截面视图的绘制，并绘制截面1和4，结果如下图示：未注角度截面线的角度可以通过“分析角度”来测量出来，具体方法为：切换到“前视图”，画一条与X轴重合的辅助线并与截面线相交，测量两直线间角度为48.85250564°，如下图所示：以辅助线与截面线的交点为旋转中心，将截面线旋转所测量的角度，使其与X轴重合。选择构造图为“俯视图”，以旋转后的截面线中心为圆心画圆交于端点处，再切换到“前视图”将截面图形旋转回原角度，结果如下图所示，至此吊钩三维线框图完成。二、吊钩零件的曲面造型吊钩零件的主体部分采用扫描曲面完成，钩尖采用球体曲面加曲面修剪完成，吊钩柄部采用旋转曲面完成，下面分别介绍。1、主体部分扫描曲面的建立为了保证扫描曲面不产生扭转，首先将-45°和-90°两个截面图形与其中一条扫描引导线的交点处打断，以保证选择截面图形时的位置和方向保持一致。选择“扫描曲面”命令，并选择“两条引导线”方式，分别选择6个截面图形，点确定后选择两条引导线，结果如下图示，点确定完成扫描曲面的建立。2、钩尖球面的建立选择“画球体”命令，选择钩尖圆弧的圆心点，绘制半径为12mm的球曲面，参数及结果如下图示：然后过钩尖截面6处绘制一张牵引面，与球体相交，如下图所示：使用“曲面修剪”命令修剪圆球曲面，并隐藏多余图素，钩尖部分建立完成，如下图示：3、吊钩柄部旋转曲面的建立使用“旋转曲面”命令，建立柄部曲面，完成整个吊钩零件的曲面造型，如下图示：最后，可以使用“由曲面生成实体”命令把上面的曲面造型生成为实体模型。
