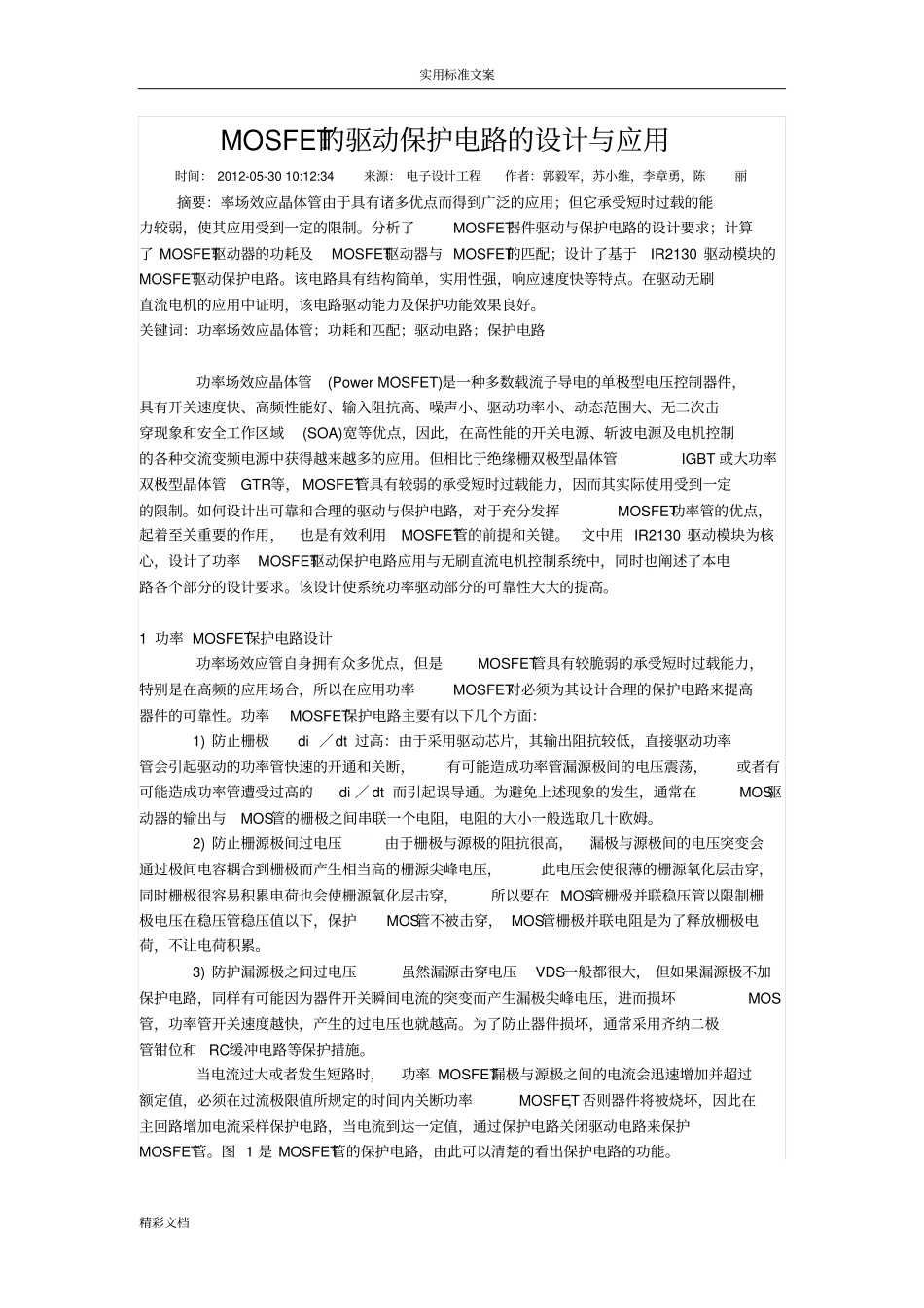

实用标准文案精彩文档MOSFET的驱动保护电路的设计与应用时间：2012-05-3010:12:34来源：电子设计工程作者：郭毅军，苏小维，李章勇，陈丽摘要：率场效应晶体管由于具有诸多优点而得到广泛的应用；但它承受短时过载的能力较弱，使其应用受到一定的限制。分析了MOSFET器件驱动与保护电路的设计要求；计算了MOSFET驱动器的功耗及MOSFET驱动器与MOSFET的匹配；设计了基于IR2130驱动模块的MOSFET驱动保护电路。该电路具有结构简单，实用性强，响应速度快等特点。在驱动无刷直流电机的应用中证明，该电路驱动能力及保护功能效果良好。关键词：功率场效应晶体管；功耗和匹配；驱动电路；保护电路功率场效应晶体管(PowerMOSFET)是一种多数载流子导电的单极型电压控制器件，具有开关速度快、高频性能好、输入阻抗高、噪声小、驱动功率小、动态范围大、无二次击穿现象和安全工作区域(SOA)宽等优点，因此，在高性能的开关电源、斩波电源及电机控制的各种交流变频电源中获得越来越多的应用。但相比于绝缘栅双极型晶体管IGBT或大功率双极型晶体管GTR等，MOSFET管具有较弱的承受短时过载能力，因而其实际使用受到一定的限制。如何设计出可靠和合理的驱动与保护电路，对于充分发挥MOSFET功率管的优点，起着至关重要的作用，也是有效利用MOSFET管的前提和关键。文中用IR2130驱动模块为核心，设计了功率MOSFET驱动保护电路应用与无刷直流电机控制系统中，同时也阐述了本电路各个部分的设计要求。该设计使系统功率驱动部分的可靠性大大的提高。1功率MOSFET保护电路设计功率场效应管自身拥有众多优点，但是MOSFET管具有较脆弱的承受短时过载能力，特别是在高频的应用场合，所以在应用功率MOSFET对必须为其设计合理的保护电路来提高器件的可靠性。功率MOSFET保护电路主要有以下几个方面：1)防止栅极di／dt过高：由于采用驱动芯片，其输出阻抗较低，直接驱动功率管会引起驱动的功率管快速的开通和关断，有可能造成功率管漏源极间的电压震荡，或者有可能造成功率管遭受过高的di／dt而引起误导通。为避免上述现象的发生，通常在MOS驱动器的输出与MOS管的栅极之间串联一个电阻，电阻的大小一般选取几十欧姆。2)防止栅源极间过电压由于栅极与源极的阻抗很高，漏极与源极间的电压突变会通过极间电容耦合到栅极而产生相当高的栅源尖峰电压，此电压会使很薄的栅源氧化层击穿，同时栅极很容易积累电荷也会使栅源氧化层击穿，所以要在MOS管栅极并联稳压管以限制栅极电压在稳压管稳压值以下，保护MOS管不被击穿，MOS管栅极并联电阻是为了释放栅极电荷，不让电荷积累。3)防护漏源极之间过电压虽然漏源击穿电压VDS一般都很大，但如果漏源极不加保护电路，同样有可能因为器件开关瞬间电流的突变而产生漏极尖峰电压，进而损坏MOS管，功率管开关速度越快，产生的过电压也就越高。为了防止器件损坏，通常采用齐纳二极管钳位和RC缓冲电路等保护措施。当电流过大或者发生短路时，功率MOSFET漏极与源极之间的电流会迅速增加并超过额定值，必须在过流极限值所规定的时间内关断功率MOSFET，否则器件将被烧坏，因此在主回路增加电流采样保护电路，当电流到达一定值，通过保护电路关闭驱动电路来保护MOSFET管。图1是MOSFET管的保护电路，由此可以清楚的看出保护电路的功能。实用标准文案精彩文档2功率MOSFET驱动电路的设计功率场效应晶体管的栅极对驱动电路的要求主要有以下几个方面：1)产生的栅极驱动脉冲必须具有足够的上升和下降速度，脉冲的前后沿要陡峭：2)开通时以低电阻对栅极电容充电，关断时为栅极电荷提供低电阻放电回路，以提高功率MOSFET的开关速度；3)为了使功率MOSFET可靠导通，栅极驱动脉冲应有足够的幅度和宽度；4)功率MOSFET开关时所需的驱动电流为栅极电容的充放电电流，为了使开关波形有足够的上升下降陡度，驱动电流要大。MOSFET驱动器在驱动MOSFET功率管的功耗主要包括3个方面：1)MOSFET栅极电容的充电放电产生的功耗为：Pc=CG×F×V2DD(1)其中：CG为MOSFET栅极电容；VDD为MOSFET驱动器电源电压；F为开关频率。2)MOSFET驱动器吸收静态电流产生的功耗为：PQ=(IQH×D+IQL(1-D))×VDD(2)其中：IQH为驱动器输入...
