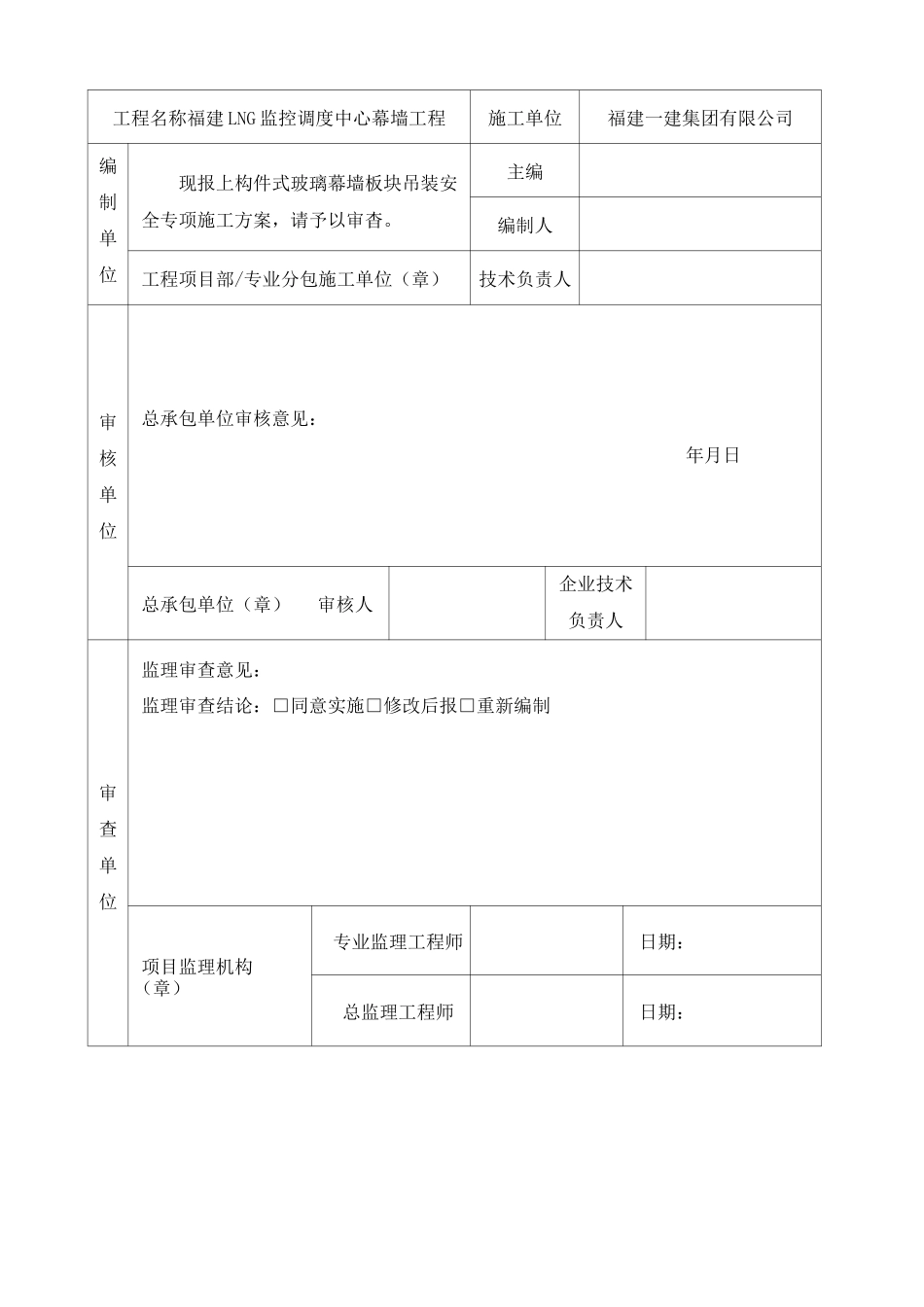

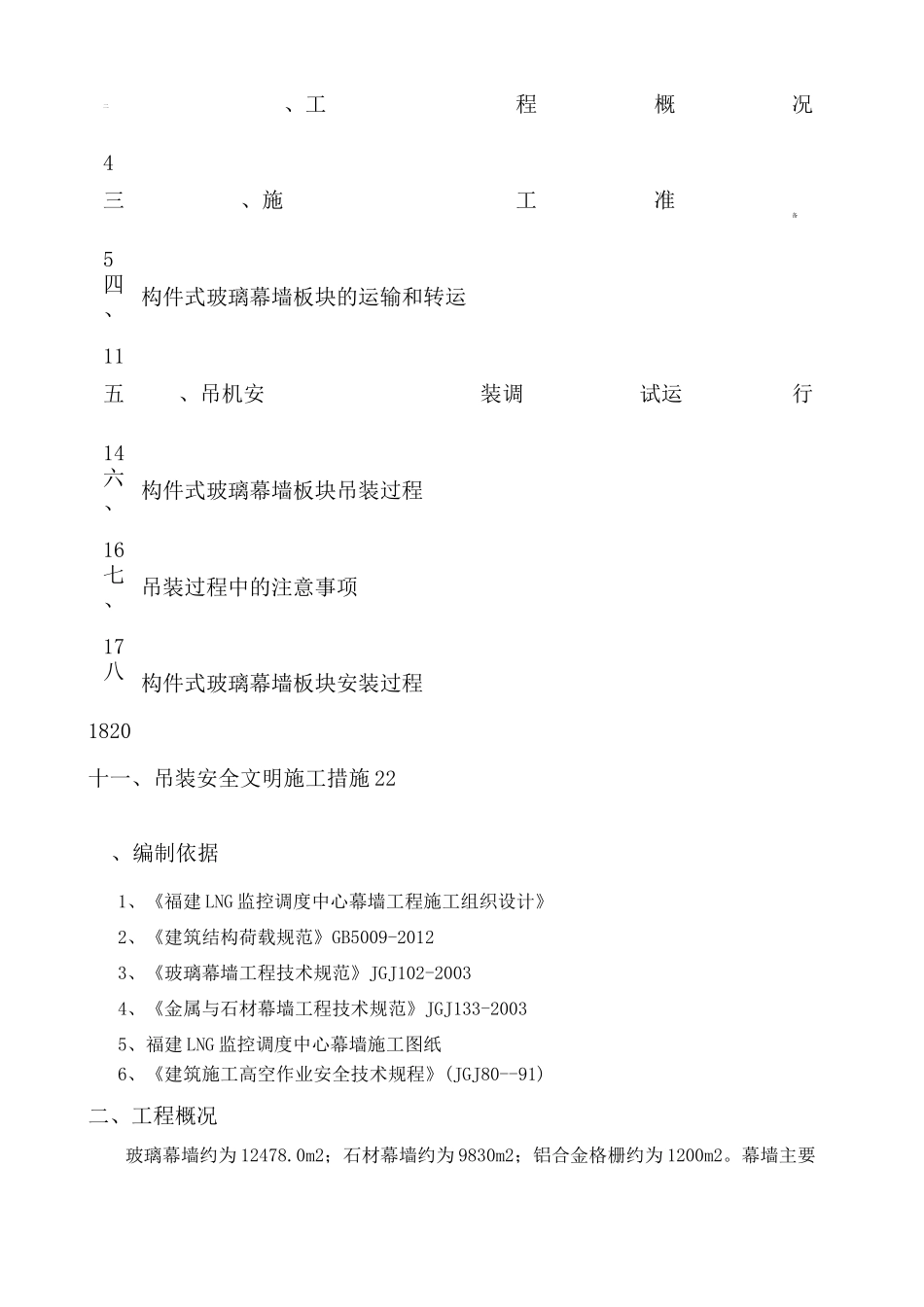

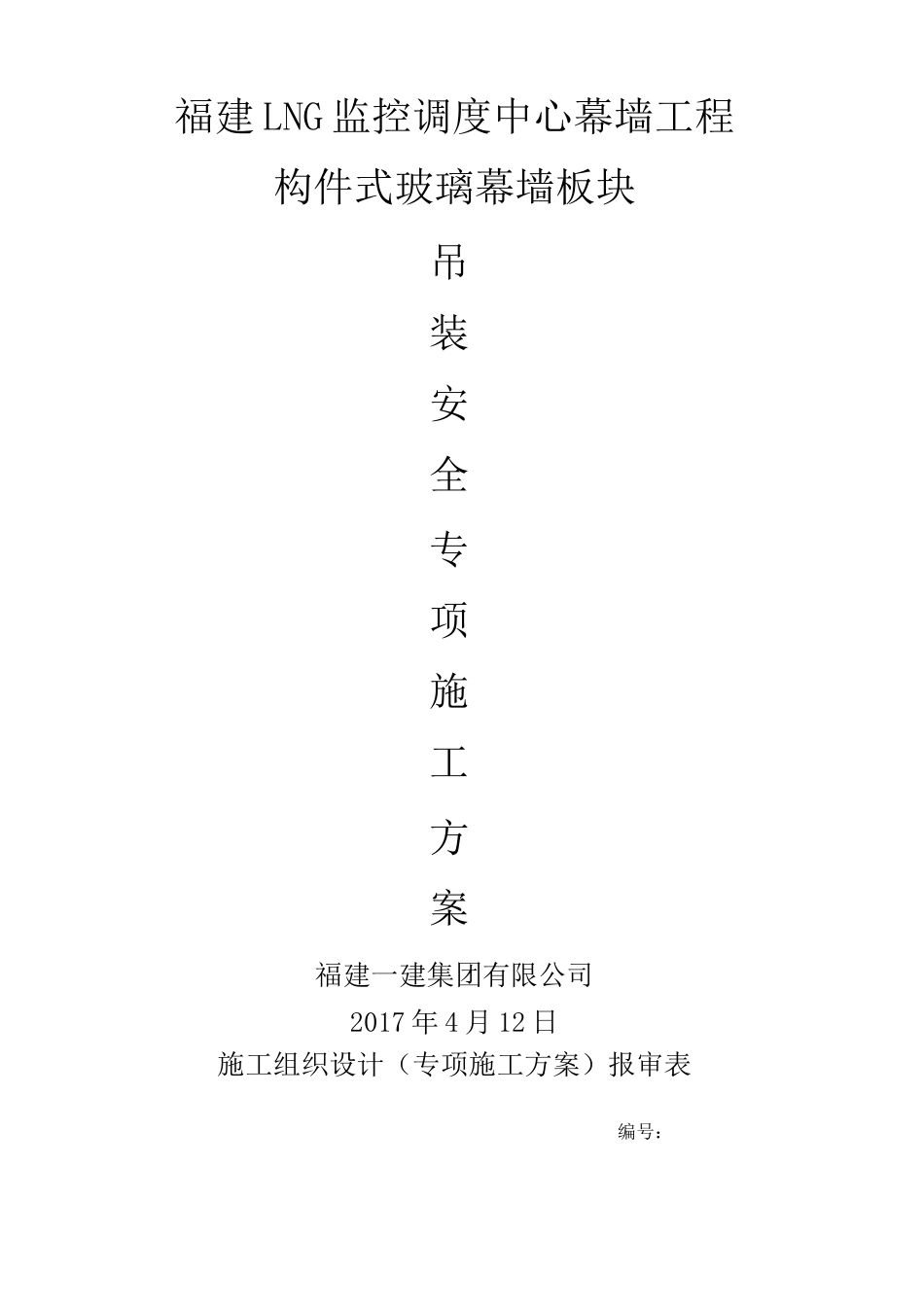

福建LNG监控调度中心幕墙工程构件式玻璃幕墙板块吊装安全专项施工方案福建一建集团有限公司2017年4月12日施工组织设计（专项施工方案）报审表编号：工程名称福建LNG监控调度中心幕墙工程施工单位福建一建集团有限公司编制单位现报上构件式玻璃幕墙板块吊装安全专项施工方案，请予以审杳。主编编制人工程项目部/专业分包施工单位（章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（章）审核人企业技术负责人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制项目监理机构（章）专业监理工程师日期：总监理工程师日期：二、工程概况4三、施工准备5四、构件式玻璃幕墙板块的运输和转运11五、吊机安装调试运行14六、构件式玻璃幕墙板块吊装过程16七、吊装过程中的注意事项17八、构件式玻璃幕墙板块安装过程1820十一、吊装安全文明施工措施22、编制依据1、《福建LNG监控调度中心幕墙工程施工组织设计》2、《建筑结构荷载规范》GB5009-20123、《玻璃幕墙工程技术规范》JGJ102-20034、《金属与石材幕墙工程技术规范》JGJ133-20035、福建LNG监控调度中心幕墙施工图纸6、《建筑施工高空作业安全技术规程》(JGJ80--91)二、工程概况玻璃幕墙约为12478.0m2；石材幕墙约为9830m2；铝合金格栅约为1200m2。幕墙主要支承结构：玻璃幕墙是由铝型材为骨架，双钢化中空玻璃为面板；石材幕墙是由型钢为骨架，花岗岩为面板；铝合金格栅由铝型材组合而成的格栅系统。本工程主要幕墙形式有：石材幕墙、构件式玻璃幕墙、金属幕墙等，幕墙施工规模较大且施工项目多。项目效果图如下：三、施工准备1、技术准备：A、构件式玻璃幕墙板块吊装安全专项施工方案已经编制完毕，并经监理、业主审批同意吊装。B、项目部技术员已对吊装操作人员进行技术交底和机械使用技术交底，同时安全员对操作人员进行安全交底。C、吊装设备操作人员已经过专业培训，持上岗证上岗。2、现场准备：A.构件式玻璃幕墙板块吊装前，主楼工作面空地上的材料、设备、垃圾等清理干净,能满足玻璃幕墙板块的堆放要求。B.相应施工段的构件式玻璃幕墙板块吊装测量放线已经报验合格，相应控制线（外控制钢线）已经拉设，并检查无误。C.相应施工段的转接件已经施工完毕，并报监理、主业验收合格。D.相应施工段的活动小吊车已经安装完毕，并通过现场试吊满足安全要求，经监理、业主验收合格后同意使用。E.构件式玻璃幕墙板块垂直运输轨道已经设置，并经过监理、业主验收合格，同意使用。3、设备准备：吊装设备准备：结合以往施工经验和本工程特点，我司计划使用以下吊装设备及机具。A主要施工机具序号设备名称型号规格数量额定功率备注1移动吊机1T2套—2叉车5T2台—3手动叉车2T2台4板块运输架1.8X4m40套5对讲机4对按实际需要配对6三级电箱6套按实际需要配置7电动葫芦1.5T2套8龙门吊2套9手电钻①104把10电动攻丝机4把11电锤4把12焊机300A4台13砂轮切割机2台14全站仪1台15经纬仪2”2台16水准仪2”8台17铅垂仪2台18钢卷尺50m2把19二米检测尺4把20五米钢卷尺20把21电动玻璃吸盘1T一台22手动玻璃吸盘10套表2.2主要施工机具B玻璃板块运输架构件式玻璃幕墙板块转运架由方钢管加工而成，尺寸统一，并设有插芯可以码放，板块存放面垫有3mm厚橡胶垫，防止磨损单元板块，立柱上并设有吊耳和固定点，用于固定板块和起吊，板块转运架如下图所示：4、施工用水、供电幕墙施工、用本不用水，不再另于各楼层设两个主分设四个250A回作面安排要求电量不大，施工过程基设水电供给设施，分别配电箱，每个主配电箱路，根据施工进度和工移动分配电箱，供电至图玻璃板块和铝合金窗搬运门形吊A法、康、周岁B门技训、格；C业；四、块的和转序号工种设定组数每组人数合计人数遵纪体健龄在以下；经过术培考核特种员必相关可的业证LJU岗5、施工人员准备：劳动力基本要求：材料运输主要包括公路运输，场地内水平运输，垂直运输及楼层内的水平运输。公路运输：采用卡车运输，专门设置运输队，材料统一加工，经检验合格后，再经产品包装保护后，由专业工种装车，运输队确保材料按时间到工地。场地内水平运输：各种材料进场有序，五金配件及胶水等直接...
