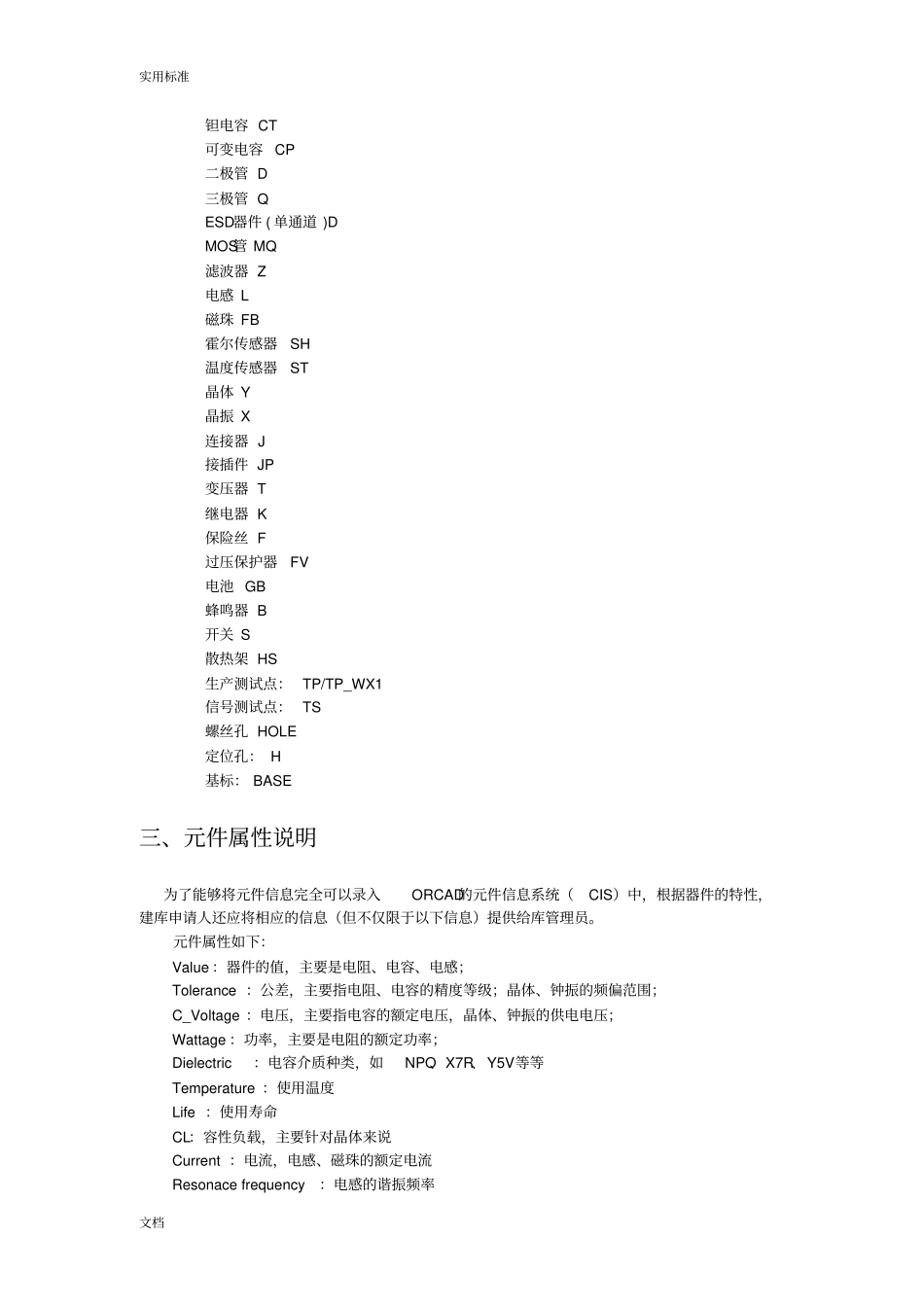

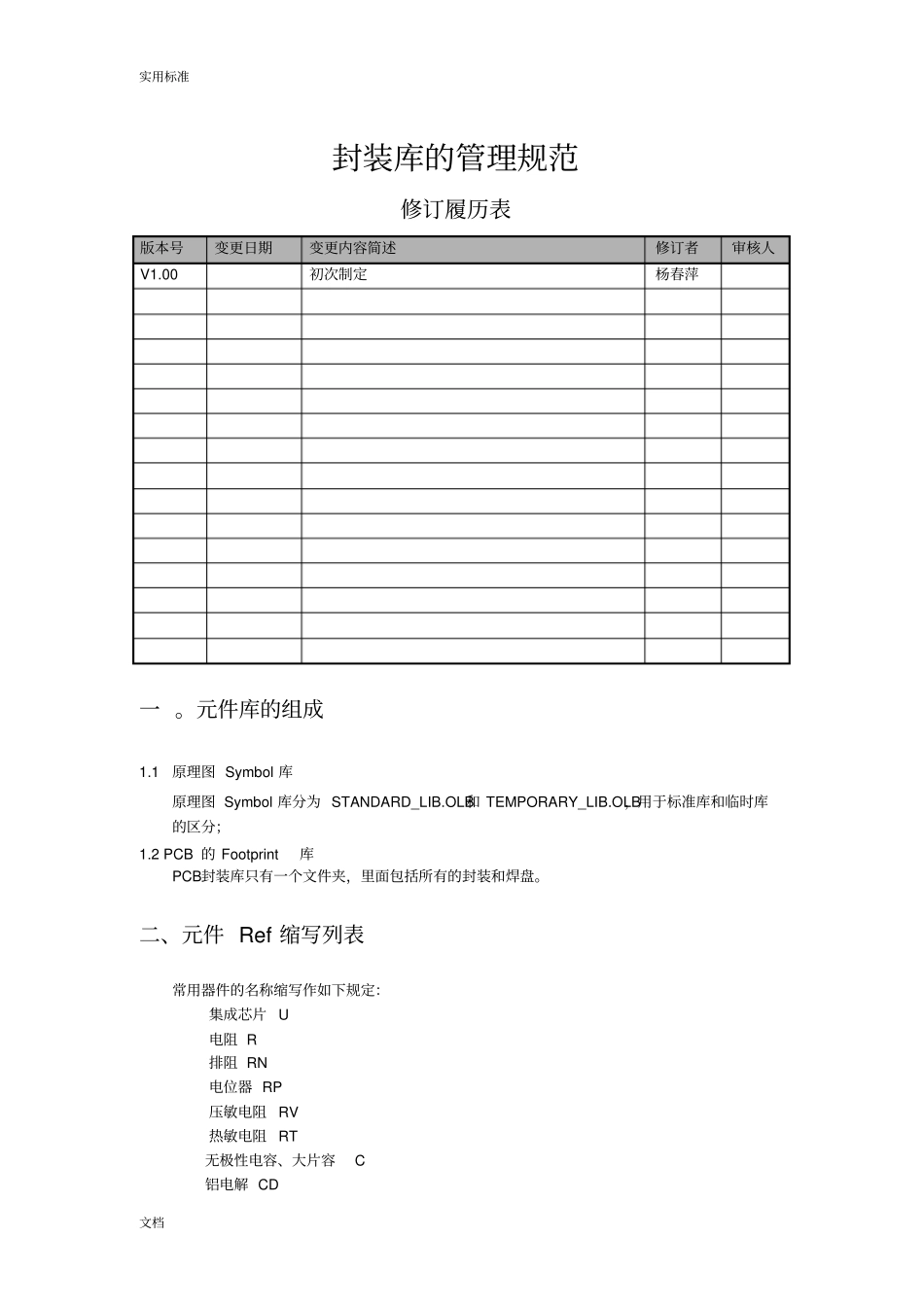

实用标准文档封装库的管理规范修订履历表版本号变更日期变更内容简述修订者审核人V1.00初次制定杨春萍一。元件库的组成1.1原理图Symbol库原理图Symbol库分为STANDARD_LIB.OLB和TEMPORARY_LIB.OLB，用于标准库和临时库的区分；1.2PCB的Footprint库PCB封装库只有一个文件夹，里面包括所有的封装和焊盘。二、元件Ref缩写列表常用器件的名称缩写作如下规定：集成芯片U电阻R排阻RN电位器RP压敏电阻RV热敏电阻RT无极性电容、大片容C铝电解CD实用标准文档钽电容CT可变电容CP二极管D三极管QESD器件(单通道)DMOS管MQ滤波器Z电感L磁珠FB霍尔传感器SH温度传感器ST晶体Y晶振X连接器J接插件JP变压器T继电器K保险丝F过压保护器FV电池GB蜂鸣器B开关S散热架HS生产测试点：TP/TP_WX1信号测试点：TS螺丝孔HOLE定位孔：H基标：BASE三、元件属性说明为了能够将元件信息完全可以录入ORCAD的元件信息系统（CIS）中，根据器件的特性，建库申请人还应将相应的信息（但不仅限于以下信息）提供给库管理员。元件属性如下：Value：器件的值，主要是电阻、电容、电感；Tolerance：公差，主要指电阻、电容的精度等级；晶体、钟振的频偏范围；C_Voltage：电压，主要指电容的额定电压，晶体、钟振的供电电压；Wattage：功率，主要是电阻的额定功率；Dielectric：电容介质种类，如NPO、X7R、Y5V等等Temperature：使用温度Life：使用寿命CL：容性负载，主要针对晶体来说Current：电流，电感、磁珠的额定电流Resonacefrequency：电感的谐振频率实用标准文档Part_Number：器件料号Footprint：指PCB封装Price：价格Description：元件简单描述，主要引用S6ERP品名。Partname：元件所属分类；Datasheet：Datasheet名称；Manufacturer：制造商；ManufacturerPartNumber：制造商编号；MSD：潮湿敏感等级ESD：静电等级ROSH：是否有铅；无铅分为ROHS5/ROHS6，有铅需填写PbTEM：回流焊峰值温度RECOMMEND:是否推荐使用。Y表示推荐，N表示不推荐。COAT_MAT:引脚镀层/焊点成份MELT_TEM:焊点融化温度四．元器件命名规范4.1阻容等离散器件的命名TYPEREF?Symbol命名PCBFootprint命名电阻标准贴片电阻RR0402/R0603/R0805/R1206等R0402/R0603/R0805/R1206等标准贴片排阻RNRN0402_8P4R/RN0603/8P4R等RN0402_8P4R/RN0603_8P4R等手插功率电阻RWRW_P脚距_H/VRW_P脚距_H/V可调电阻RVRV097RV097(2015.2.4新增）电容标准贴片电容CC0402/C0603/C0805/C1206等C0402/C0603/C0805/C1206等手插瓷介电容CAPCAP_P脚距CAP_P脚距实用标准文档电感标准贴片电感LL0402/L0603/L0805/L1206等L0402/L0603/L0805/L1206等二极管标准贴片二极管DD_型号_封装SOD_80/SMA/SMB/SOT_23/SOD_123等标准封装手插二极管DD_型号_P脚距_H/VD_型号_P脚距_H/V稳压管DZDZ_型号_封装SOD_80/SOT_23/SOT_323/SMA/SMB/SMC等TVS管TVTVS_型号_封装SMA/SMB/RV1206等防雷管THTHUNDER_型号_封装SMA/SMB/RV1206等备注：DO_214AC=SMA，DO_214AA=SMB，DO_214AB=SMC，DO_201AC=SMA。LED灯标准贴片封装LED灯LEDLED0805/LED1206等LED0805/LED1206等圆形引脚式LED灯LEDLED_灯帽直径_H/VLED_D灯帽直径_H/V三极管标准封装三极管QQ_型号_封装TO_92/TO_220/TO_126/TO_263/SOT_23/SOT_143等MOS管标准封装MOS管MQMQ_型号_封装TO_92/TO_220/TO_126/TO_263/SOT_23/SOT_143等开关轻触按键开关SWSW_KEY_型号(_SMD)SW_KEY_型号(_SMD)拨动开关SWSW_PULL_型号(SMD)SW_PULL_型号(SMD)编码器开关SWSW_EC_型号(SMD)SW_EC_型号(SMD)光耦开关SWSW_PHOTO_型号(SMD)SW_PHOTO_型号(SMD)IR接收头IR接收头IRIR_型号_H/VIR_型号_H/V保险丝标准贴片封装保险丝FF0805/F1206等F0805/F1206等其他保险丝FF_型号(_SMD)F_型号(_SMD)OSC钟振OSC钟振XX_SMD7050/SMD5032/SMD3225等X_SMD7050/SMD5032/SMD3225等CRYSTALCRYSTAL晶体YY_型号(_SMD)(_H/V)Y_型号(_SMD)(_H/V)实用标准文档晶体变压器变压器TTRAN_型号(_SMD)TRAN_型号(_SMD)电池座电池座GBBAT_型号_H/V(_SMD)BAT_pin数P_H/V(_SMD)蜂鸣器蜂鸣器BBUZZER_型号(_SMD)BUZZER_型号(_SMD)继电器继电器KRELAY_型号(_SMD)RELAY_型号(_SMD)螺丝孔螺丝孔HH_SCREW_C*D*NSCREW_C*D*N基标...
