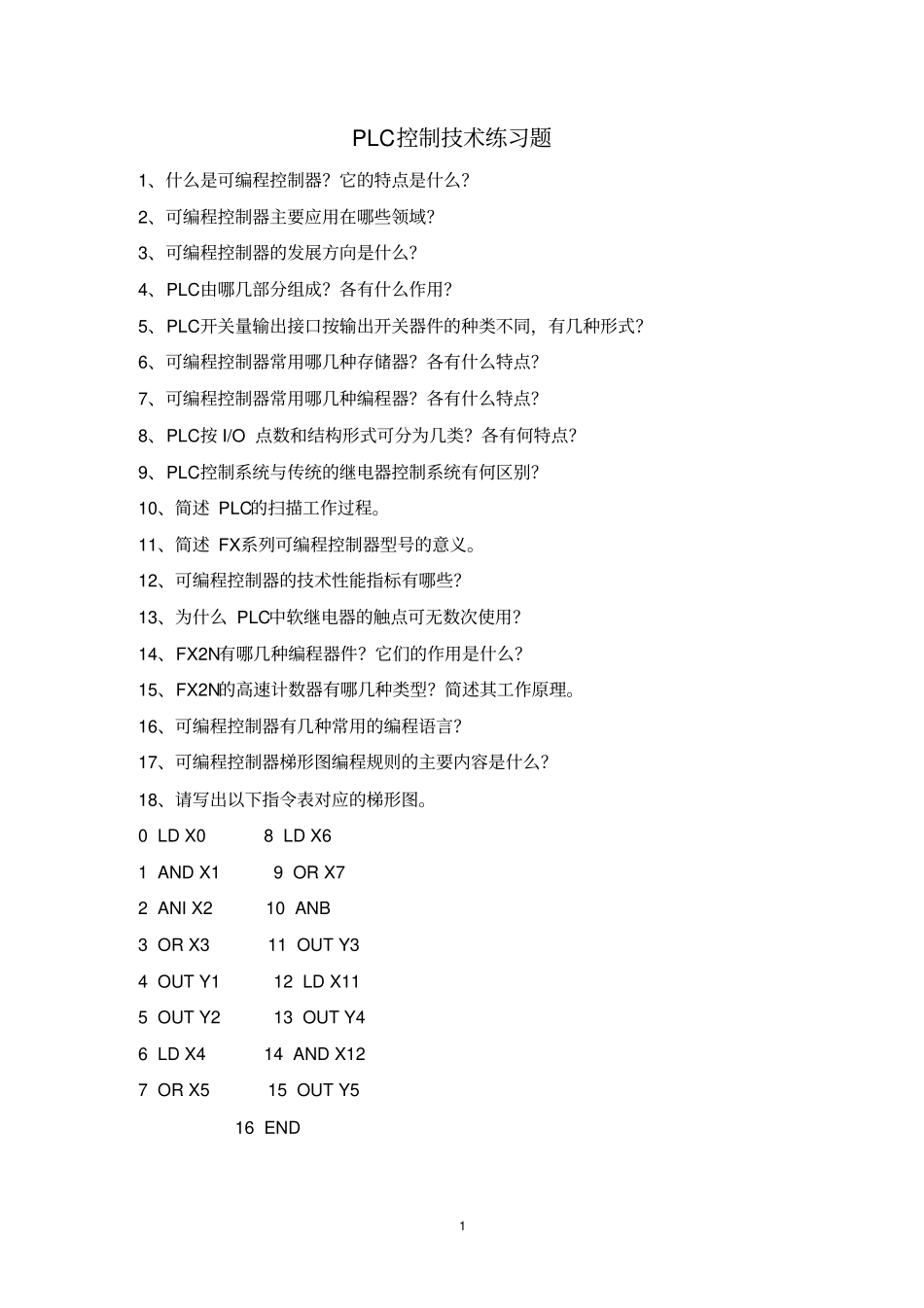

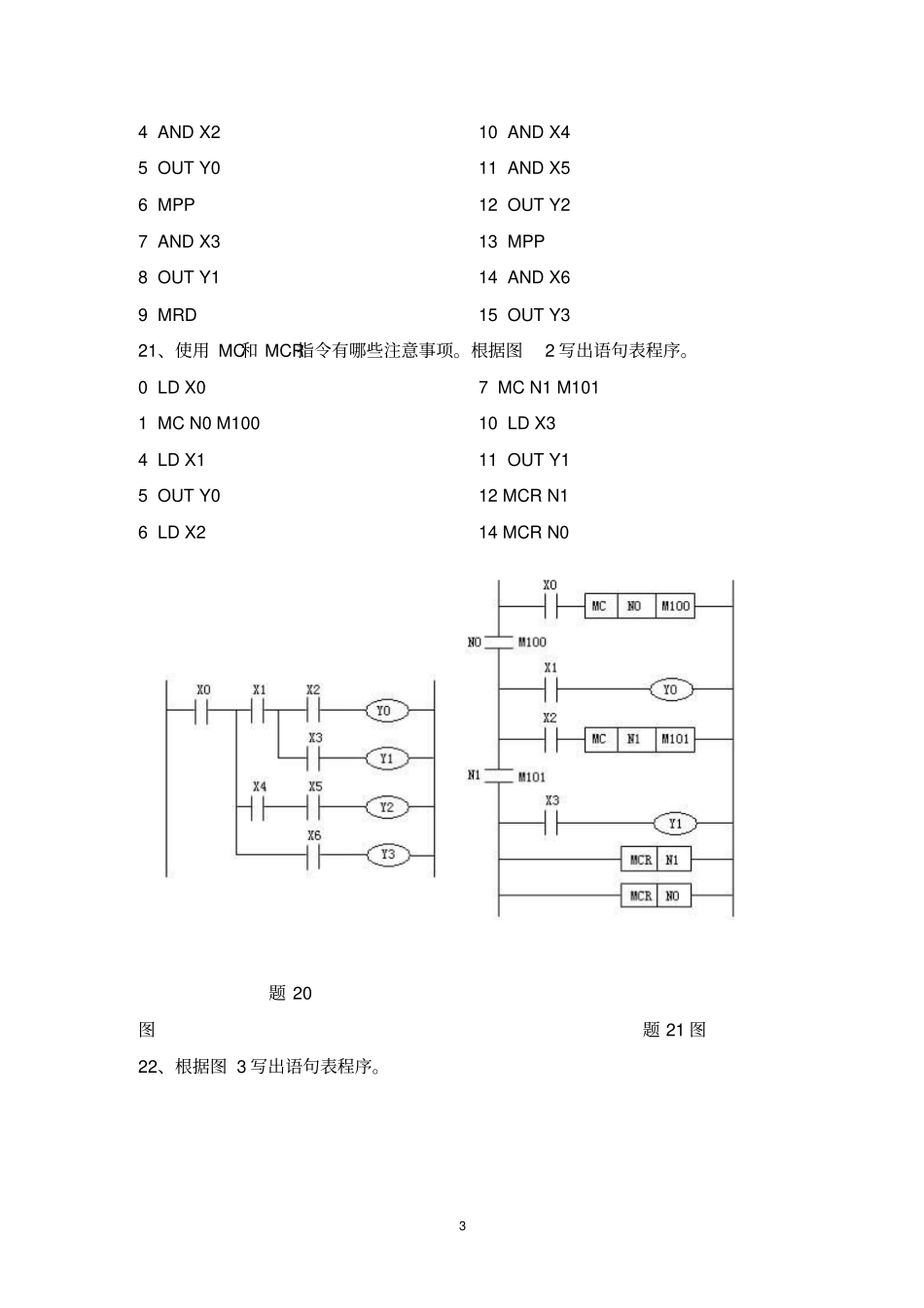

1PLC控制技术练习题1、什么是可编程控制器？它的特点是什么？2、可编程控制器主要应用在哪些领域？3、可编程控制器的发展方向是什么？4、PLC由哪几部分组成？各有什么作用？5、PLC开关量输出接口按输出开关器件的种类不同，有几种形式？6、可编程控制器常用哪几种存储器？各有什么特点？7、可编程控制器常用哪几种编程器？各有什么特点？8、PLC按I/O点数和结构形式可分为几类？各有何特点？9、PLC控制系统与传统的继电器控制系统有何区别？10、简述PLC的扫描工作过程。11、简述FX系列可编程控制器型号的意义。12、可编程控制器的技术性能指标有哪些？13、为什么PLC中软继电器的触点可无数次使用？14、FX2N有哪几种编程器件？它们的作用是什么？15、FX2N的高速计数器有哪几种类型？简述其工作原理。16、可编程控制器有几种常用的编程语言？17、可编程控制器梯形图编程规则的主要内容是什么？18、请写出以下指令表对应的梯形图。0LDX08LDX61ANDX19ORX72ANIX210ANB3ORX311OUTY34OUTY112LDX115OUTY213OUTY46LDX414ANDX127ORX515OUTY516END219、根据给出语句表程序画出对应的梯形图。20、根据图写出语句表程序。0LDX01MPS2ANDX13MPS34ANDX25OUTY06MPP7ANDX38OUTY19MRD10ANDX411ANDX512OUTY213MPP14ANDX615OUTY321、使用MC和MCR指令有哪些注意事项。根据图2写出语句表程序。0LDX01MCN0M1004LDX15OUTY06LDX27MCN1M10110LDX311OUTY112MCRN114MCRN0题20图题21图22、根据图3写出语句表程序。40LDX01ANDX12ORX33LDX24ORX45ANB6OUTY07LDX58ANDX69LDX1010ANDX1111ORB12ORX1213ANDX714OUTT1K1017LDX1018PLSM10020LDX021RSTC234523、根据梯形图补充时序图。24、用经验设计法设计满足图示波形的梯形图。（a）6（b）25、按下按钮X0后Y0变为ON并自保持，T0定时7s后，用C0对X1输入的脉冲计数，计满4个脉冲后，Y0变为OFF（如图），同时C0和T0被复位，在PLC刚开始执行用户程序时，C0也被复位，设计出梯形图。a)b)题24图题25图26、送料小车用异步电动机拖动，按钮X0和X1分别用来启动小车右行和左行。小车在限位开关X3处装料（如图），Y2为ON；10s后装料结束，开始右行，碰到X4后停下来卸料，Y3为ON；15s后左行，碰到X3后又停下来装料，这样不停地循环工作，直到按下停止按钮X2。画出PLC的外部接线图，用经验设计法设计小车送料控制系统的梯形图。题26图7转化为步进梯形图为：27、设计抢答器PLC控制系统。控制要求：1）抢答台A、B、C、D，有指示灯，抢答键。2）裁判员台，指示灯，抢答开始按键、复位按键。3）抢答时，有2S声音报警。画出PLC接线图，并设计普通梯形图程序。828、将图示的继电器线路图改为用PLC实现控制。929、利用PLC改造如下继电-接触器控制系统。主电路不变，控制线路改为：31、简述顺序功能图编程的步骤。32、顺序功能图的组成要素有哪些？33、顺序功能图要实现转换必须满足什么条件？34、顺序功能图有哪几种结构？35、试设计一个工作台前进——退回的控制系统。工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；103）工作台在前进中可以立即后退到原位；4）有终端保护。电动机M的主电路如图题26所示，按钮SB1实现自动一来回控制，SB2按钮实现前进中立即返回原位，KM1实现工作台前进（M正转），KM2实现工作台返回（M反转），PLC控制线路图及程序如下所示：36、设计彩灯顺序控制系统。控制要求：1）A亮1S，灭1S；B亮1S，灭1S；2）C亮1S，灭1S；D亮1S，灭1S。3）A、B、C、D亮1S，灭1S。4）循环三次。设起动用按钮为SB1，停止用按钮为SB2，则PLC接线图与程序如下所示：1137、两种液体混合装置控制。要求：有两种液体A、B需要在容器中混合成液体C待用，初始时容器是空的，所有输出均失效。按下启动信号，阀门X1打开，注入液体A；到达I时，X1关闭，阀门X2打开，注入液体B；到达H时，X2关闭，打开加热器R；当温度传感器达到60℃时，关闭R，打开阀门X3，释放液体C；当最低位液位传感器L=0时，关闭X3进入下一个循环。按下停车按钮,要求停在初始状态。启动信号X0，停车信号X1，H（X2），I（X...
